Выборочная УФ/ВД-лакировальная машина USTAR-36С формат В1+ : 800×1100мм, до 5000 л/час, 4-валковая

Уже более 30 лет лакировальные машины TYMI производятся в сердце современного технологического Тайваня – городе Новый Тайпей. Оборудование TYMI широко востребовано в США, Японии и Европе

Выборочная УФ/ВД-лакировальная машина

USTAR-36С

формат В1+ : 800×1100мм,

до 5000 л/час, 4-валковая или камер-ракельная:

Экономичная УФ/ВД-лакировальная линия USTAR-36С, формат В1+

Видео-обзор:



USTAR-36С использует классическую подачу верхним форгрейфером.

Экономичная УФ/ВД-лакировальная линия USTAR-36С

Лакировальные машины TYMI управляются ЧПУ через сенсорную контрольную панель.

На панели отображаются все настройки машины и оператор может мгновенно получать текущую информацию о работе каждого из узлов машины:

Сенсорный дисплей управления лакировальной машины USTAR

Машины TYMI USTAR оснащены НОН-стоп паллетным самонакладом с высокоскоростной каскадной вакуумной подающей головкой.
Самонаклад оснащается производительным безмаслянным компрессором.
Головка легко настраивается и справляется с материалами любой плотности.
Механизм бокового равнения листов тянущего типа, датчики двойного листа, наличия бумаги и положения листов на переднем упоре и устройство экстренного отключения машины.
Оснащается также устройством предварительной подготовки стопы.

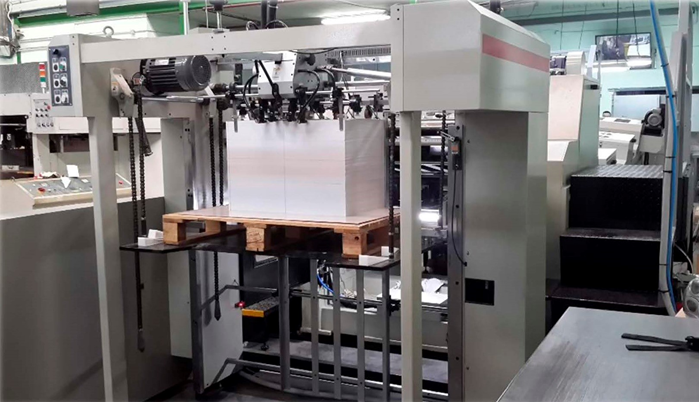

Паллетный самонаклад и высокопроизводительная каскадная вакуумная головка самонаклада USTAR

Высокая точность приводки достигается благодаря боковому равнению на наклонном столе самонаклада:

Наклонный стол самонаклада с высокоточным механизмом бокового равнения листа USTAR

Другое важное преимущество этих машин – возможность оснащения камер-ракельной системой нанесения с керамическим анилоксовым валом с высокой аккумулирующей способностью. Анилокс позволяет вам точно дозировать и равномерно передавать лак на форму, благодаря чему снижается расход лака и повышается качество лакировки. Стандартно машины оснащаются 4-валковой системой нанесения лака

Для машин USTAR доступна работа как с водно-дисперсионными так и УФ лаками. Подача лаков производится автоматически из отдельных резервуаров (отдельно для УФ и для ВД лака) с подогревом, миксером и системой рециркуляции.

Для сплошного нанесения лака используется офсетное полотно, устанавливаемое в зажимы.

Выборочное УФ-лакирование производится либо посредством вырезанной в нужной форме офсетной резины, либо фотополимерной формы, аналогично используемой во флексографии.

После лакировки укладывается на сетчатый транспортер с жаропрочным тефлоновым покрытием. Таким образом форгрейфера не подвергаются разрушающему воздействию УФ-излучения.
Автоматическая система защиты при перегреве отключит лампы и поднимет ламповые модули.  Это гарантия пожаробезопасности и легкий доступ к конвейеру.

Конвейер оснащен тремя модулями сушек:

3 блока сушек лакировальной линии USTAR-26С

- Модуль разжижения УФ-лаков с 6-ю ИК лампами средней длины волны:

Предварительный ИК-разогрев УФ-лака лампами средней длины волны на лакировальной линии USTAR-26C

- Модуль для сушки водно-дисперсионных лаков с 12-ю ИК лампами малой длины волны:

Создаваемая температура, обдув горячим воздухом и интенсивность излучения в данном модуле позволяют быстро избавить отлакированные листы от излишков воды на высокой скорости работы

Полноценный блок ИК-сушки с 12-ю лампами малой длины волны с обдувом горячим воздухом на USTAR-26C

- Модуль для сушки УФ-лаков с 3-мя УФ-лампами по 13 кВт каждая:

УФ-сушильный модуль оснащен отдельной вытяжкой для отвода испарений и озона:

После конвейера также установлен наклонный стол выброса контрольных листов:

Стол выброса тестовых листов после сушильного конвейера на лакировальной линии USTAR-26C

Паллетная приемка позволяет получить идеальную укладку листов в стопу и снабжен всеми необходимыми системами безопасности и защиты от переполнения стопы. Так же оснащается системой Нон-стоп.

Емкая паллетная приемка венчает линию выборочной УФ/ВД-лакировки USTAR-36С
