Масляный нагрев + Гидравлический прижим+ 700мм баннеры

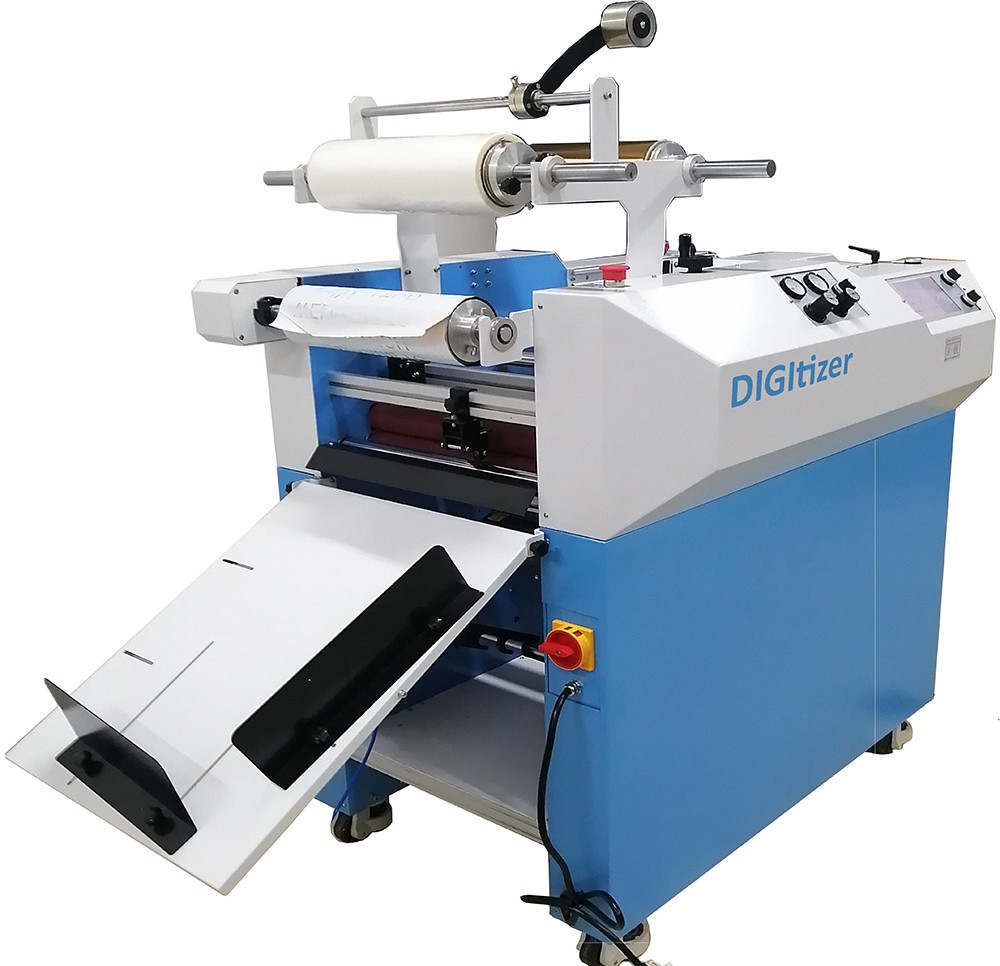

Автоматический цифровой ламинатор DIGITIZER-390A – вид со стороны приемки
Автоматический цифровой ламинатор DIGITIZER-390A – вид со стороны самонаклада
Ключевые особенности DIGITIZER-390A:
Ламинатор подойдет и для ламинации офсетных оттисков. Однако его максимальная рабочая ширина в 390 мм и его компактные размеры (1,7×0,8 м) рассчитаны на стесненые помещения офисных центров занимаемые именно цифровыми типографиями.
САМОНАКЛАД:
Подача листов из стопы высотой до 260 мм осуществляется автоматически.
Баннерная подача – длина листа до 700 мм. Специально для цифровых оттисков.

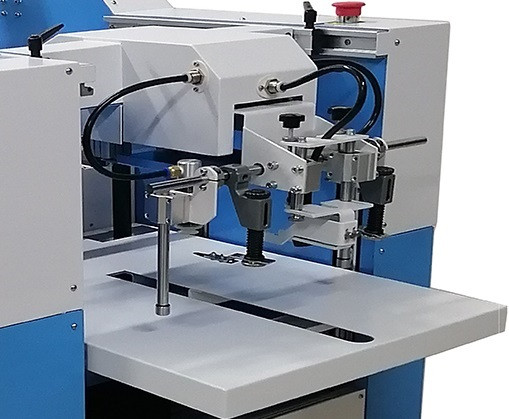

Автоматический самонаклад ламинатора DIGITIZER-390A
· Вакуумная головка берет край листа 2-мя присосками;
· Подпружиненные лепестки и пальцы удерживают остальные листы за края в стопе, благодаря чему происходит идеальное отделение листа от основной стопы;
· Присоски толкают лист вперед, к передним упорам секции нахлеста;
АВТОМАТИЧЕСКИЙ НАХЛЕСТ:
· У передних упоров лист ожидает прохождения предыдущего листа до заданной оператором с дисплея длины нахлеста (от 1 до 5 мм). Нахлест отвечает за более эффективное разделение листов после ламинации;
· Упоры открываются в нужный момент и лист протягивается в секцию ламинации.

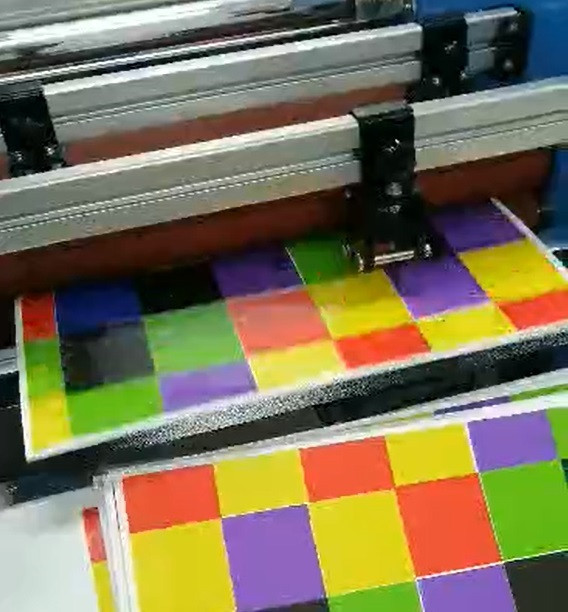

Автоматические передние упоры на секции нахлеста ламинатора DIGITIZER-390A
Вот так, просто и надежно, работает вакуумный самонаклад ламинатора DIGITIZER-390A. Дополнительно самонаклад может оснащаться раздувами стопы, для упрощения работы с более тонкими бумагами.
Стандартный диапазон бумаг для DIGITIZER-390A: 115 - 400 г/м.кв. Возможна работа с бумагами и вне этого диапазона с использованием дополнительных настроек
Реально достижимая скорость работы ламинатора – 15 м/мин.
На видео – работа ламинатора на скорости 12 м/мин:
Конечно, для лазерной печати скорость работы ламинатора DIGITIZER-390A будет значительно варьироваться в зависимости от:
· свойств тонера каждого из производителей – Xerox, Konica, Ricoh, Canon;
· плотности слоя тонера и процента запечатки;
· толщины и влажности бумаги;
· типа пленки: обычная или специализированная пленка для цифровых оттисков.
СЕКЦИЯ ЛАМИНАЦИИ:
Секция ламинации DIGITIZER-390A с валом большого диаметра и рамкой разглаживания
Высокую скорость ламинациии и стабильное качество припекания пленки к тонеру обеспечивает теплоемкая система масляного нагрева главного ламинирующего вала.
Система нагрева состоит из следующих компонентов конструкции:
1) 120 миллиметровый толстостенный стальной ламинирующий вал.
Диаметр в 1,5-2 раза превышает имеющиеся на рынке аналоги.
· Большой диаметр ламинирующего вала обеспечивает большую поверхность прогрева пленки перед припрессовкой ее к тонеру.
· Большой диаметр вала обеспечивает остывание меньшей доли его поверхности при теплообмене с плотной бумагой и, как следствие, позволяет остывшей поверхности лучше прогреться за цикл полного оборота вала перед повторным контактом со следующим листом бумаги.
· Большой диаметр ламинирующего вала имеет меньший угол деформационного воздействия на бумагу при ламинировании. Благодаря этому листы меньше скручивает после ламинации.
2) Полости толстостенного ламинирующего вала заполнены маслом.
· Масло обеспечивает высокую теплоемкость поверхности вала. Тепло не уходит так быстро при контакте с бумагой как при прямом ламповом нагреве.
· Остывшая поверхность быстрее прогревается за цикл оборота.
· Тепло равномерно распределяется по всей поверхности – от краев вала до его середины.
· Более экономичный режим поддержания заданной температуры. Тэны работают в пульсирующем режиме. Мощность ламинатора – всего 3,2 кВт.
3) Тены внутри осевой полости прогревают внутренние стенки запаянных маслянных резервуаров.
· Благодаря этому тэны легко поменять без риска протечки масла.
ГИДРАЛИЧЕСКАЯ ЗАПРЕССОВКА:
Высокую силу прижима для работы с темными плашками обеспечивает мощный электро-гидроусилитель. Давление задается с пульта управления
РАЗМОТКА ПЛЕНКИ И ФОЛЬГИ:

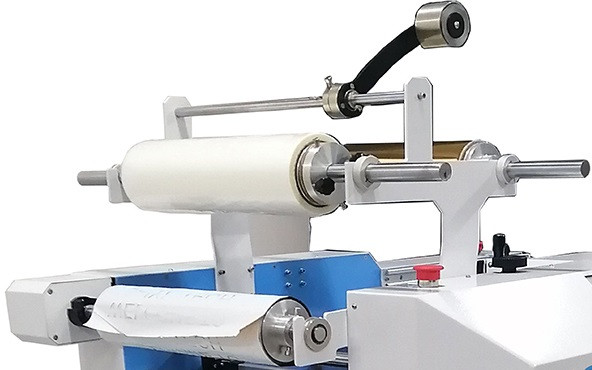

Удобная стойка с подрезкой и перфорацией на 2 рулона разной пленки или фольги позволяет быстро переключиться между материалами на автоматическом ламинаторе DIGITIZER-390A
В DIGITIZER-390A предусмотрена удобная стойка для 2 рулонов разной пленки или фольги. Таким образом, оператор может быстро переключиться:
· с обычной пленки на Софт-тач;
· с большого рулона с втулкой 75 мм на маленький рулон с 25-миллиметровой втулкой;
· с ширины пленки 380 мм на ширину 305 мм;
· с пленки – на фольгу.
Стойка оснащена ножом подрезки пленки по ширине и ножом перфорации для автоотрыва.
Шпинделя размотки позволяют цифровой типографии использовать пленку малой намотки на 25-миллиметровой втулке наравне с большими 2000-меровыми рулонами на втулке 75 мм.
Моторизированная смотка фольги – доступна опционально.
РАЗГЛАЖИВАНИЕ ЛИСТА ПРОТИВ СКРУЧИВАНИЯ ПОСЛЕ ЛАМИНАЦИИ:

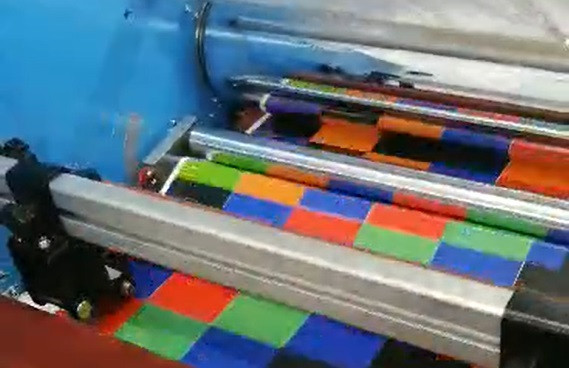

Вал разглаживания отламинированного листа перегибом на ламинаторе DIGITIZER-390A
Сразу после ламинации, пока пленка еще горячая – самое время разгладить лист перегибая его в направлении обратном скручиванию. Для цифровых оттисков важно сделать это аккуратно, не повредив тонерную печать.
DIGITIZER-390A оснащен рамкой разглаживания состоящей из направляющего ролика большого диаметра и перегибающего ребра. Шлифованный ролик аккуратно направляет лист, не повреждая запечатанной поверхности. Кроме того – ролик задает более эффективный угол перегиба листа. Общий наклон рамки удобно регулируется воротком в верхней части рамы машины. Т.о. оператор может регулировать угол перегиба прямо на ходу ламинатора – ориентируясь на то, как листы укладываются в приемный лоток: достаточно ли они разглажены, или нужно увеличить угол.
АВТОМАТИЧЕСКИЙ ОТРЫВ ЛИСТА:
Узел автоотрыва представляет собой 2 пары резиновых валов, вращающихся с разной скоростью и создающих перекос одного листа относительно другого по линии нахлеста. Целью этого перекоса является растяжение и отрыв пленки в ее самом слабом месте – месте ее перфорации. Выводная пара валов запрессовываются только в момент отрыва и тем самым ускоряет лист, натягивая пленку в месте разрыва. Пленка легко отрывается ровно по острому краю следующего листа. линии нахлеста. Запрессовка отрывных валов осуществляется пнемоцилиндрами. Это наиболее быстрый и четкий способ, когда требуется короткая и мгновенная запрессовка.

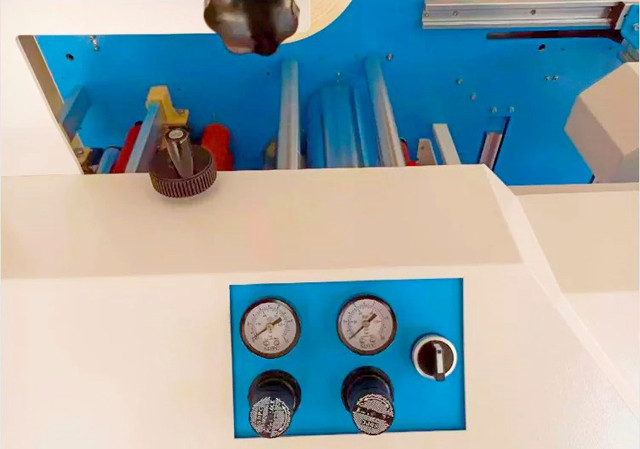

Пневморегуляторы давления отрыва и вороток регулировки наклона рамки разглаживания ламинатора DIGITIZER-390A
Освобожденный лист укладывается в наклонный приемный лоток.
Автоматический отрыв листов с укладкой в приемный лоток на ламинаторе DIGITIZER-390A
СЕНСОРНЫЙ ПУЛЬТ УПРАВЛЕНИЯ:
С помощью дисплея пульта управления оператор легко контролирует все параметры работы ламинатора: Температура, Скорость, Длина листа (Автоотрыв), Нахлест, Запрессовка – все эти параметры мгновенно доступны для оператора без необходимости открывать дополнительные окна
Сенсорный пульт управления ламинатором DIGITIZER-390A
АВТОМАТИЧЕСКИЙ ЛАМИНАТОР DIGITIZER-390A ДЛЯ «ЦИФРЫ» В СТАВРОПОЛЕ
Фотоальбомы с ламинатором-автоматом DIGITIZER-390A в Екатеринбурге
Технические характеристики:
Модель ламинатора |
DIGITIZER-390A |
Самонаклад |
Автоматический, вакуумный |
Нагрев |
Масляный |
Давления прижима |
Гидравлическое |
Нахлест |
Автоматический |
Сторон листа за 1 прогон |
1 |
Перфорация пленки |
да |
Подрезка пленки |
да |
Устройство разглаживания |
Вал+ребро, регулируемый наклон |
Отрыв листов |
Пневмо-запрессовка, Автоматический |
Приемка |
В наклонный лоток |
Максимальная формат листа |
390 х 700 мм |
Минимальный формат |
200х300 мм |
Высота стопы самонаклада |
260 мм |
Диаметр ламинирующего вала |
120 мм, хромированный |
Диаметр прижимного вала |
80 мм, силиконовое покрытие |
Толщина пленки |
17-45 микрон |
К-во рулонов размотки пленки |
2 |
Диаметры втулок и ролика пленки |
25 и 75 мм, ролик до 340 мм |
Скорость работы |
1 - 15 м/мин |
Регулировка температуры |
80 -130 ºС |
Электропитание |
220В, 50 Гц |
Сжатый воздух* |
6 Атм |
Энергопотребление |
3,2 кВт |
Вес брутто |
305 кг |
Габариты в собранном состоянии |
1730х800х1400 мм |
* Требуется подключение сжатого воздуха от центральной сети или отдельный компрессор!!
