Автоматическая ниткошвейная машина для цифровых оттисков S-DIGITAL

Автоматическая ниткошвейная машина для цифровых оттисков

S-DIGITAL (Италия)

Формат от 240х150 до 580х380 мм

Ниткошвейная линия S-DIGITAL состоит из нескольких модулей:

·         Листовой стапельный самонаклад, в который оператор загружает оттиски, отпечатанные в заранее заданном порядке;

·         Модуль биговки-фальцовки – складывает листы посередине для подготовки их к набросу на седло. Фальцующие ролики продавливают спинку фальца для получения максимально плотных тетрадей;

·         Накопитель, в котором формируется тетрадь с заданным количеством страниц. Количество страниц в тетради оператор задает с главного сенсорного пульта управления;

·         Ниткошвейный модуль SMYTH SM 14 на 8 швейных головок, с максимальным форматом тетради 380х270 мм. В ниткошвейном модуле тетради прошиваются и скрепляются нитками в единые книжные блоки.

Автомат ниткошвейки с полистным набором тетрадей из стапельного самонаклада S-DIGITAL

ОСОБЕННОСТИ:

·         Каскадный вакуумный самонаклад с верхней подачей из стопы – как на большинстве профессиональных листовых машин. Оснащен раздувами и системой листоотделителей;

·         Простота конструкции и удобство загрузки стопы для оператора;

·         Фальцевальный узел не требует переналадки при переходе на другой тип бумаги;

·         Ультразвуковой датчик контроля двойного листа;

·         Контроль подбора по метке на листе;

·         Большая сенсорная панель управления;

·         Продавливание фальца роликами для формирования более плотной тетради;

·         Может работать только ниткошвейная машина, или только модуль листовой подачи/формирования тетрадей;

·         Максимальный формат листа 580х380 мм;

·         Максимальный формат получаемой тетради 380х270 мм;

Ниткошвейная линия для цифровых оттисков с полистной подачей S-DIGITAL

СТАДИИ РАБОТЫ S-DIGITAL:

Листы из стопы вакуумного самонаклада каскадом направляются в модуль биговки-фальцовки. Пробигованные и сфальцованные листы укладываются на седло накопителя.

В накопителе внакидку формируется тетрадь с заданным количеством листов. На седло накопителя оператор может набрасывать и готовые тетради вручную, в случае необходимости.

Сформированные тетради направляются модуль шитья, где они сшиваются в книжные блоки и поступают на выводной стол.

Схема работы ниткошвейной машины S-DIGITAL по шагам

·         Вакуумный плоскостапельный самонаклад – оснащен надежной дублированной системаой вакуумной подачи листа:

Полистный вакуумный стапельный самонаклад ниткошвейной машины S-DIGITAL

1)    отделение листа присосками за заднюю кромку;

Отделение листа в стопе за заднюю кромку присосами самонаклада S-DIGITAL

2)    вакуумный барабан подачи в секцию биговки-фальцовки. Такой же самонаклад используется в профессиональных фальцевальных машинах.

·         Высота стапеля самонаклада – до 600 мм;

Стапелеподъемник самонаклада ниткошвейной машины S-DIGITAL

·         Система разделения листов в стопе – важная часть работы машины. Листы после электрографической печати имеют статику. А из-за тонера двусторонние оттиски могут слипнуться в стопе. Если в машины будет подан 2-ной лист – то это нарушит правильный постраничный порядок в формировании тетрадей и в целом книжного блока. Поэтому система надежного разделения листов очень важна.

Разделяющие упоры и прижимы края стопы самонаклада S-DIGITAL

·         Ультразвуковой датчик контроля двойного листа на входе в секцию биговки- фальцовки – сразу остановит подачу при определении двойника и предотвратит брак.

Ультразвуковой датчик 2-ного листа на вкоде в фальцевальную секцию S-DIGITAL

·         Секция равнения листа по краю перед биговкой и сложением. Важно, чтобы биговка и последующее сложение были выполнены точно по нужной нам линии сгиба. Иначе на выходе – мы получим брак с прыгающими страницами. При последующей подрезке книги по 3-м сторонам текст на таких «прыгающих» или перекошенных страницах может быть зарезан или перекошен. Поэтому равнение каждого листа – важный элемент линии.

Ультразвуковой датчик 2-ного листа на вкоде в фальцевальную секцию S-DIGITAL

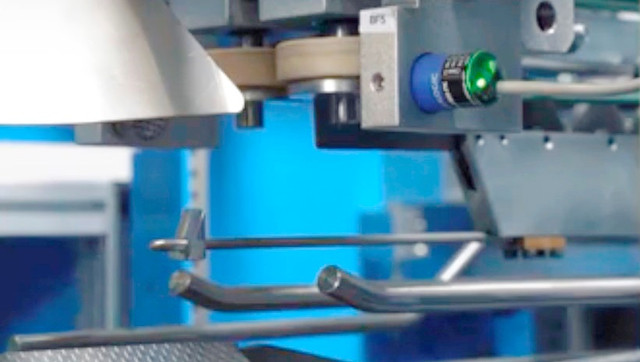

·         На выходе из секции равнения установлены датчик контроля замятия листа и датчик регистрации печатной метки для контроля точного позиционирования каждого листа

Датчик чтения печатной метки и датчик контроля замятия ниткошвейки S-DIGITAL

·         Бигующие дисковые ножи установлены на валу на выходе из секции равнения. Биговка облегчает сложение листа по заданной линии;

·         Поперечная фальцовка листа производится за счет роликов и направляющих ремней

·         Окончательное продавливание готового фальца выполняется горизонтальными роликами на выходе из секции фальцовки;

Опрессовывающие фальц выводные ролики фальцевальной секции S-DIGITAL

·           Накопитель: сфальцованные листы набрасываются на седло накопителя. Носик накопителя сдвигается для сброса заданного количества сфальцованных листов на седло конвейера ниткошвейного модуля. Готовая тетрадка задвигается толкателем на качающееся седло ниткошвейной машины;

Стадии работы накопителя отдельных сфальцованных листов и сборки их в тетради ниткошвейной машины S-DIGITAL

·           Шумопоглощающие кожухи и бесшумные зубчатые приводные ремни;

·           Кнопки аварийной остановки и оповещение об остановке машины из-за двойного листа или из-за замятия с указанием на панели управления места и причины остановки;

·           Модуль можно использовать для отдельной подготовки тетрадок из отдельных листов для других ниткошвейных машин, или для скрепления на КБС;

·           Большая сенсорная панель управления: оператор вводит данные о размерах листов, количестве листов в тетради, скорости и цикличности. Дисплей показывает состояние машины в реальном времени;

Сенсорная панель управления ниткошвейной машины S-DIGITAL

·         Горизонтальный седельный транспортер с цепными толкателями для подачи тетрадей из накопителя в зону шитья

Седельный горизонтальный конвейер ниткошвейного модуля S-DIGITAL

·         Вталкиваюший ролик подачи тетради на качающийся стол

·         Качающийся стол с упорами равнения и прижимной планкой фиксации тетради

Выставление бокового упорана качающемся столе ниткошвейного модуля S-DIGITAL

·         8 швейных аппаратов с перемещаемыми швейными головками с возможностью изменения длины стежка

8 ниткошвейнызх головок S-DIGITAL

·         Регулировка натяжения нитей общая и независимая на каждой швейной головки;

·         Система автоматического обреза нити;

·         Автоматическая система централизованной смазки;

·         Система контроля цикла с функцией экстренной остановки при замятии;

·         Вакуумный насос

·         Возможность ручного наброса тетрадей в режиме полу-автомата;

·         Выводной конвейер

Вертикальный выводной конвейер ниткошвейного модуля S-DIGITAL
