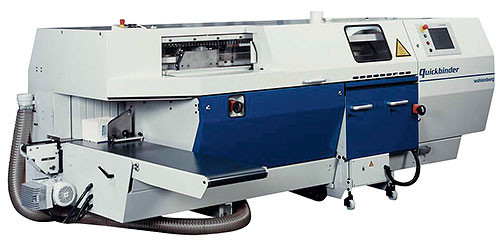

Термоклеевой биндер Quickbinder
от Wohlenberg
машина для клеевого бесшвейного скрепления
Сделана в Германии

Видео по работе термобиндера Quickbinder от Wohlenberg:
Описание:
Применение
Машина клеевого скрепления Quickbinder выполнена в виде прототипа флагманской модели Wohlenberg Buchbindesysteme клеевой автоматической линии Champione. Она является ее упрощенным вариантом:
- с ручной загрузкой подобранных блоков;
- 5-ю зажимными каретками и выводным транспортером, адаптированным под ручную выгрузку готовых блоков.
Quickbinder предназначена для выпуска:
- брошюр в мягкой обложке
- блоков для книг в твердом переплете
- журналов
Оборудование является уникальным по многим параметрам.
Quickbinder позволяет работать с блоками толщиной до 70 мм и форматом до А3, что открывает дополнительные возможности для производства. Кроме того, благодаря установленной системе окантовки блока и другим опциям машина способна изготавливать за один прогон до 8 видов различных переплетов.
Управление машиной автоматизировано. Будучи оснащенной новой типовой системой управления NAVIGATOR SE, эта уникальная машина настраивается на новую работу полностью автоматически с сенсорного экрана, система управления обеспечивает контроль выполнения всех операций и параметров, включая расход клея, температуру и т.п. Кроме того, благодаря системе NAVIGATOR машина совместима с общепринятым современным протоколом передачи технологических данных CIP-4 (JDF).
Преимущества Quickbinder:
Продуманная конструкция и немецкое качество
Бесспорное качество сборки машины ― это результат кропотливого труда немецких инженеров (внимание к мелочам и детальная проработка).
- Бережная приемка
- Мощный обжим и точное положение обложки
- Встраиваемая секция марли
- Многополосная биговка
- Устройство горизонтальной укладки книг
- Укладка крест-накрест
- Емкий самонаклад обложки
- Секция подачи блоков

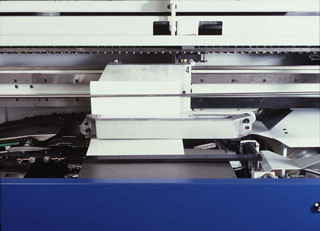

- 5 кареток
- Развитая обработка корешка
- Сменные емкие клеевые ванны
- Удобная навигация по машине
Универсальность
Эту машину можно назвать по-настоящему гибкой и универсальной. Quickbinder оснащается тремя сменными клеевыми аппаратами-модулями. Клеевой аппарат одного типа в течение нескольких минут может быть заменен на клеевой аппарат другого типа.
- Модуль для склеивания горячим клеем (обычный термоклей).

- Аппарат для скрепления холодным клеем.

- Аппарат для склеивания клеем на полиуретановой основе (PUR).

Компактность
- Минимальная площадь, для профессионального биндера благодаря компактному дизайну (встроенный электро-шкаф).

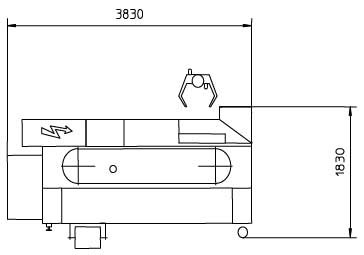

- ДхШхВ всего 3830x1830x1405 мм!
- Добавление секции аппликации марли не сказывается на размерах

Цельно-литая рама обеспечивает:
- Мощную несущую основу и жесткость конструкции
- Легкость и безопасность при перемещении машины
- Минимальное время монтажа / демонтажа
Технические особенности Quickbinder:
- Полностью моторизированная настройка на параметры блока и формат обложки,

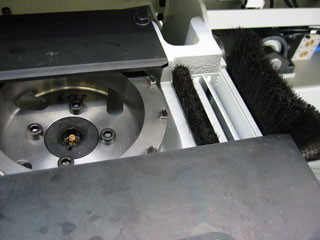

- Мощное (5,5 кВт) и эффективное устройство предварительной обработки корешка блока 2-мя инструментами: фрезой и многозубчатой торшонирующей головкой. В зависимости от технологических требований фреза и торшонирующая головка могут быть настроены на нужный режим фрезерования и торшонирования или микроторшонирования. Удаление отходов обработки корешка блока производится мощной вакуумной системой.

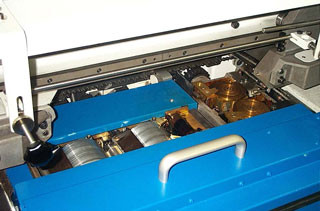

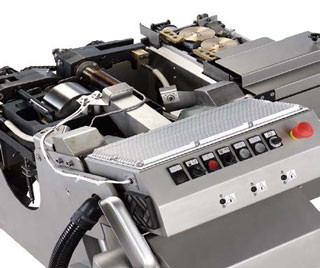

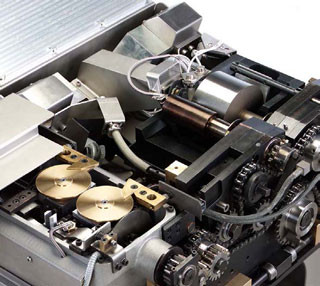

- Термоклеевой аппарат имеет 2 регулируемых по высоте барабана для нанесения клея, валик встречного вращения для контроля за толщиной клеевого слоя, устройство автоматической отсечки подачи клея на клеевые барабаны в зависимости от длины корешка, встроенную емкость на 25 кг с термоэлементами для предварительного разогрева клея, а также систему непрерывной подачи клея в клеевую термостатированную ванну.

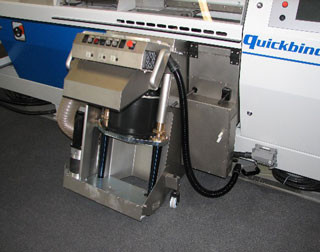

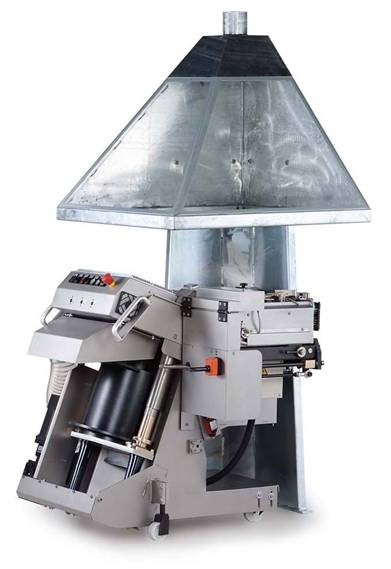

- Клеевой аппарат скрепления полиуретановым клеем (PUR) представляет из себя также отдельный мобильный модуль с емкостью предварительного плавления клея на 20 кг. Клеевой аппарат оснащен регулируемым по высоте клеенаносящим барабаном из нержавеющей стали и валиком встречного вращения для контроля за толщиной клеевого слоя. В клеевую термостатированную ванну с тефлоновым покрытием клей подается автоматически из емкости для предварительного плавления клея. Емкость для предварительного разогрева клея представляет собой закрытый со всех сторон цилиндр с возможностью подачи разогретого до нужной температуры клея под давлением.

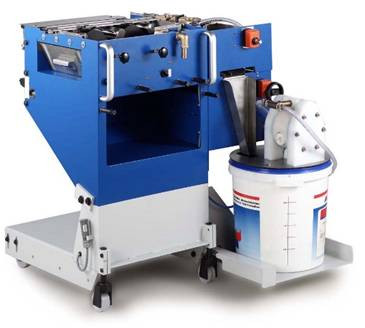

- Клеевой аппарат скрепления блоков холодным клеем имеет построение, аналогичное термоклеевому. В целях обеспечения непрерывной подачи клея в клеевую ванну предусмотрена пневматическая система, соединяемая с внешней емкостью с водоэмульсионным клеем.

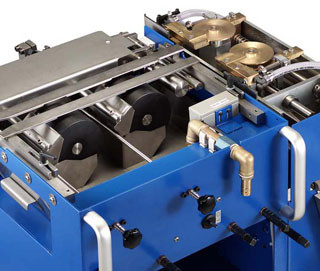

- Дисковое устройство боковой проклейки корешка блока с независимой термостатированной клеевой ванной и сменными горизонтальными клеенаносящими дисками. Диски могут иметь различную толщину и меняться в зависимости от вида выполняемых работ.
- Устройство непрерывной подачи обложек ротационного типа позволяет осуществлять непрерывную подачу листов широкого спектра плотностей 135* – 400 г/м2 (* опция от 115 г/м2), а также обложек с закрытыми клапанами, что существенно облегчает изготовление брошюр и журналов с клапанными обложками.

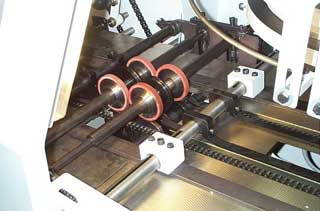

- Система предварительной биговки обложек состоит из 2-х независимых валов, на которых установлены биговальные и фрикционные транспортировочные кольца увеличенного диаметра (~100 мм). Настройка устройства на толщину корешка производится автоматически. Возможна установка дополнительных биговальных колец для формирования корешка Otabind (6 биговальных линий в зоне корешка), а также формирования клапанов обложки (клапаны при этом остаются открытыми).
- Подача обложки к месту вложения блока производится по направляющим толкателями цепного транспортера. Перед вложением обложка позиционируется с высокой точностью относительно блока специальным механизмом.

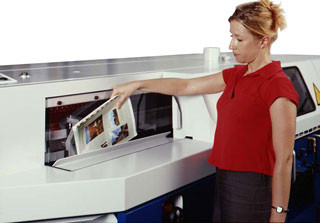

- Для загрузки блоков предусмотрены 5 зажимных кареток и вибростол, регулируемый по высоте и по интенсивности вибрации. Загрузка блоков осуществляется вручную. Движение кареток может быть непрерывным или происходить в режиме в режиме «старт-стоп» машина работает со скоростью 500 блоков/час, а в непрерывном режиме скорость достигает от 500 до 2000 блоков/час. В режим «старт-стоп» машина переходит автоматически в случае увеличения времени обжима корешка свыше расчетного.

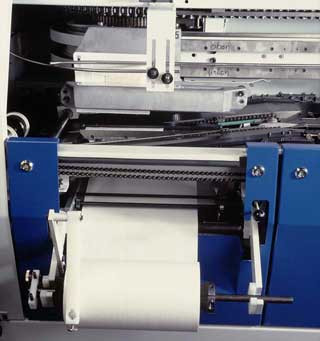

- Благодаря устройству приклейки окантовочного материала к корешку блока (опция) становится возможным выпуск за один прогон книжных блоков для твердого переплета, «швейцарских брошюр», а также брошюр с корешком Otabind.
- Обжимное устройство регулируется по высоте и имеет возможность движения вместе с кареткой. Время обжима регулируется в широких пределах. Для шитых блоков могут быть установлены прижимные полоски специального профиля.

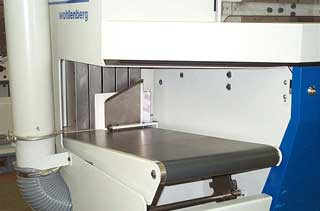

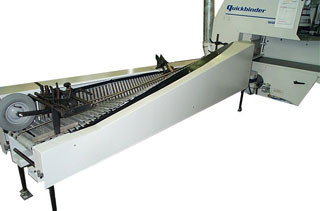

- Выклад готовой продукции осуществляется с помощью «лифта», исключающего фазу свободного падения блока и конвейера с прижимным устройством, удерживающим блоки в вертикальном положении на выводном конвейере.
- Управление, контроль и настройка параметров машины производится с помощью интерактивной графической системы управления Navigator SE. Система также позволяет осуществлять хранение заданий, их редактирование, осуществлять диагностику неисправностей. Кроме того, Navigator SE имеет интерфейс для подключения системы удаленной диагностики (опция).
- Quickbinder имеет возможность с помощью дополнительных опций и соединительного конвейера соединяться с трехножевой резальной машиной Wohlenberg типа trim-tec 45i.

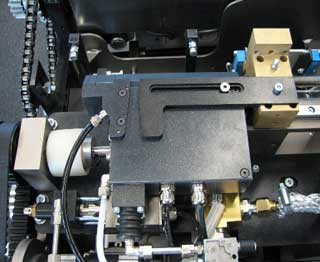

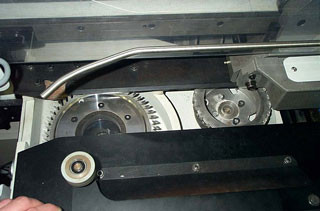

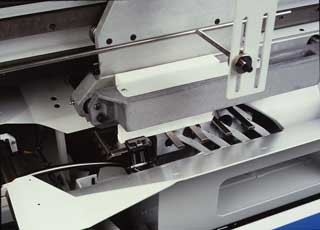

Фотографии различных узлов Quickbinder:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Технические характеристики:
Модель |
Quickbinder |
количество зажимов (каретки) |
5 |
длина блока по корешку, мм |
110-430 |
ширина блока, мм |
105-320 |
максимальный формат книги, мм |
320×430 |
минимальный формат книги, мм |
105×140 |
максимальный формат обложки, мм |
435×650 |
минимальный формат обложки, мм |
110×280 |
максимальная толщина книги, мм |
2-70 |
формат окантовочного материала, мм |
от 16х110 до 100×435 |
скорость работы, книг/час |
500-2000 |
плотность материала обложки, г/м2 |
135-400 |
открытие зажимов, мм |
12-90 |
установленная мощность, кВт |
10,5 |
Габариты (ДШВ) |
3900 х 1400 х 1400 мм |
Вес |
2 900 кг |
Опциональное оснащение:
- Клеевой аппарат сопельного типа «QuickJet» для скрепления полиуретановым клеем (ПУР)
- Клеевой аппарат валкового типа для скрепления полиуретановым клеем (ПУР)
- Клеевой аппарат скрепления блоков холодным клеем
- Устройство окантовки блока
- Комплект из 2-х клеевых дисков для изготовления "Швейцарских брошюр"
- Устройство биговки обложек с клапанами
- Устройство биговки обложек под скрепление "Otabind"
- Обжимающие элементы прессующего устройства для шитых блоков
