АВТОМАТИЧЕСКАЯ КРЫШКОДЕЛАТЕЛЬНАЯ МАШИНА AUTOCASE — 450/ 540 / 600
Цена по запросу
Под заказ

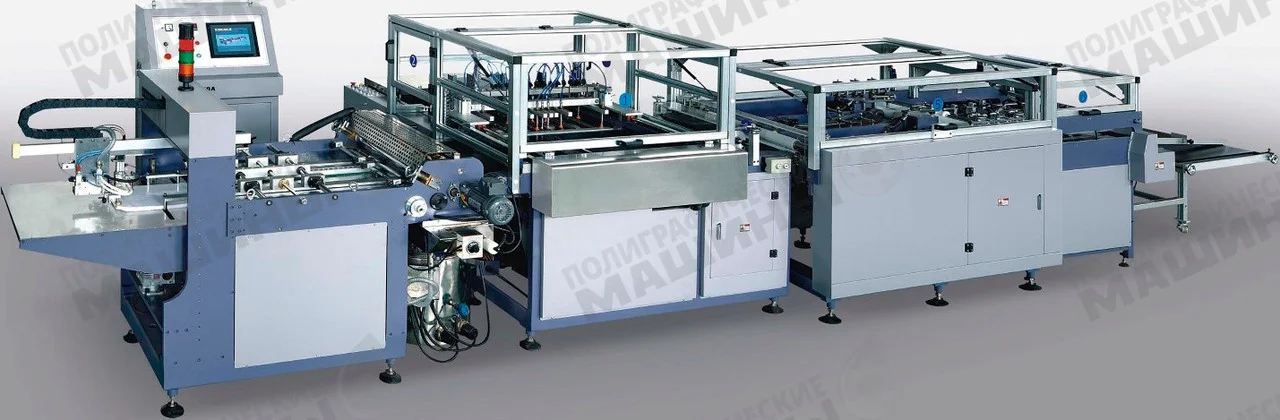

Автоматическая крышкоделательная машина
AUTOCASE — 450/ 540 / 600
В машине применяется автоматическая вакуумная система подачи бумаги и наклада картонных сторонок. Автоматическая загибка 4-х клапанов. Высокая точность работы позволяет получить идеальные обложки для книг, обложки для ноутбуков, календари, подвесные календари, файлы и т.д.
Особенности:
1. Вакуумный самонаклад покровного материала – головкой от задней кромки. Высокая стопа загрузки простая и надежная работа.
2. Далее покровный материал поступает на секцию проклейки горячим клеем. Вязкость клея для удобства и повышения производительности машины может контролироваться опциональным вискозиметром.
3. Проклейка материала осуществляется сверху. Ракеля-съемники предотвращают намотку тонкого покровного материала на клеевой вал.
4. Ультразвуковой датчик контроля двойного листа на самонакладе позволяет избежать замятия покровного материала на секции проклейки.
5. Самонаклад картонных сторонок производит их точную укладку посредством хода податчика на линейных направляющих и привода сервоприводами. Стандартная точность позиционирования сторонок : +/- 0,5 мм.
6. Машина оснащена функцией определения наличия покровного материала и автоматической остановки при сбое подачи или если материал в стопе закончился.
7. После проклейки – покровный материал фиксируется вакуумом на транспортере стола совмещения. Позиция покровного материала точно регулируется с пульта управления.
8. Позиционирование картонных сторонок и их укладка на проклеенный покровный материал производится с помощью фото-электронных датчиков.
9. После укладки сторонок заготовка поступает в модуль загибки клапанов. В этом модуле машина загибает все 4 клапана за один прогон. После загибки заготовка проходит дополнительное каландрирование и разглаживание обжимными валами.
10. Вся машина управляется через ЧПУ с сенсорным пультом управления. Все сообщения об ошибках и подсказки – отображаются на мониторе управления. Меню управления русифицировано.

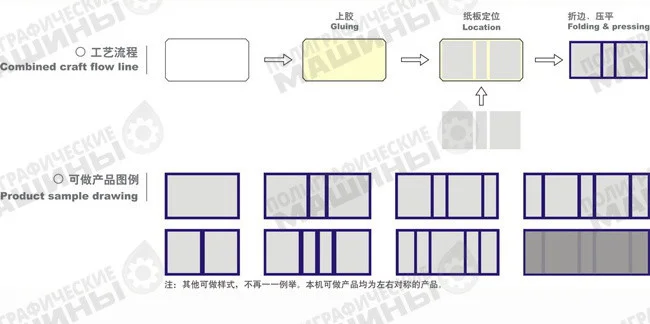

Рабочий процесс на автоматической крышкоделке AUTOCASE и образцы укладки сторонок:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель |
AUTOCASE-450 |
AUTOCASE-540 |
AUTOCASE-600 |
|
| 1 | Формат готовой крышки (L×W) | МИН: 100 × 200 мм МАКС: 450 × 800 мм |
МИН: 100 × 200 мм МАКС: 540 × 1000 мм |
МИН: 200 × 200 мм МАКС: 600 × 1000 мм |
| 2 | Формат покровного материала (A × B) | МИН: 130 × 230 мм МАКС: 480 × 830 мм |
МИН: 130 × 230 мм МАКС: 570 × 1030 мм |
МИН: 230 × 230 мм МАКС: 630 × 1030 мм |
| 3 | Плотность покровного материала | 100 ~ 400 г / м 2 | 100 ~ 400 г / м 2 | 100 ~ 400 г / м 2 |
| 4 | Картон толщиной (Т) | 1 ~ 3 мм | 1 ~ 3 мм | 1 ~ 3 мм |
| 5 | Мин. ширина отстава (S), | 10мм | 10мм | 10мм |
| 6 | Ширина клапана (R) | 10 ~ 18 мм | 10 ~ 18 мм | 10 ~ 18 мм |
| 7 | Макс. количество сторонок | 6 | 6 | 6 |
| 8 | Точность укладки сторонок | ± 0,50мм | ± 0,50мм | ± 0,50мм |
| 9 | Производительность | <= 25 шт/ мин | <= 25 шт / мин | <= 22 шт/ мин |
| 10 | Мощность | 5кВт / 380В 3-фазный | 5кВт / 380В 3-фазный | 5кВт / 380В 3-фазный |
| 11 | Подача воздуха | 350 л/мин 0,6 МПа | 350 л/мин 0,6 МПа | 350 л/мин 0,6 МПа |
| 12 | Вес машины | 3200 кг | 3900 кг | 4900 кг |
| 13 | Размер машины (Д × Ш × В) | 8000×2200×1550 мм | 9000×2300×1550 мм | 9000×2500×1550 мм |
Замечания:
1. Макс. и Мин. Форматы могут зависеть от плотности и качества покровного материала
2. Реальная скорость работызависит от формата изделий и используемых материалов
3. Требуется подключение воздушного компрессора.
