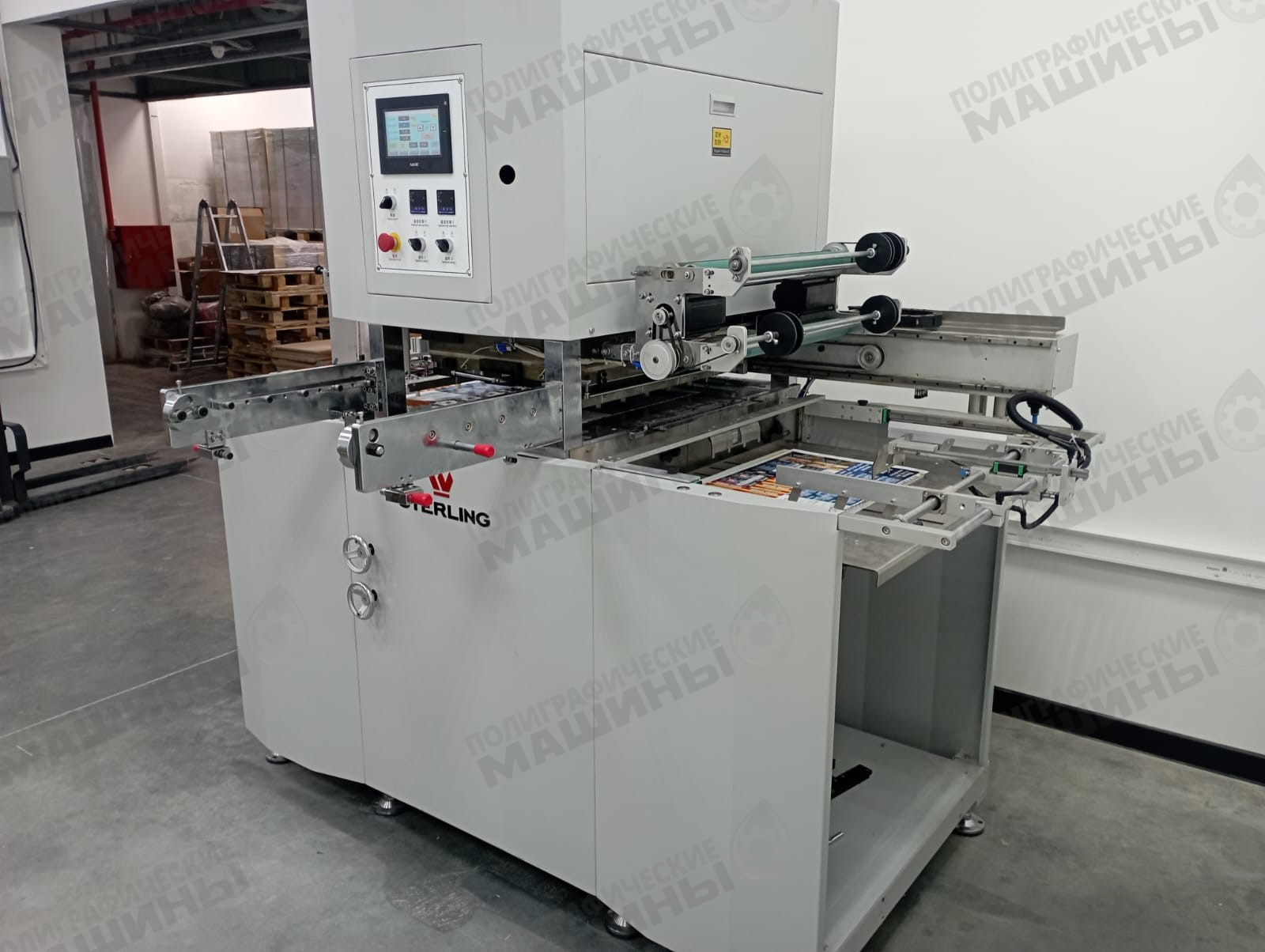

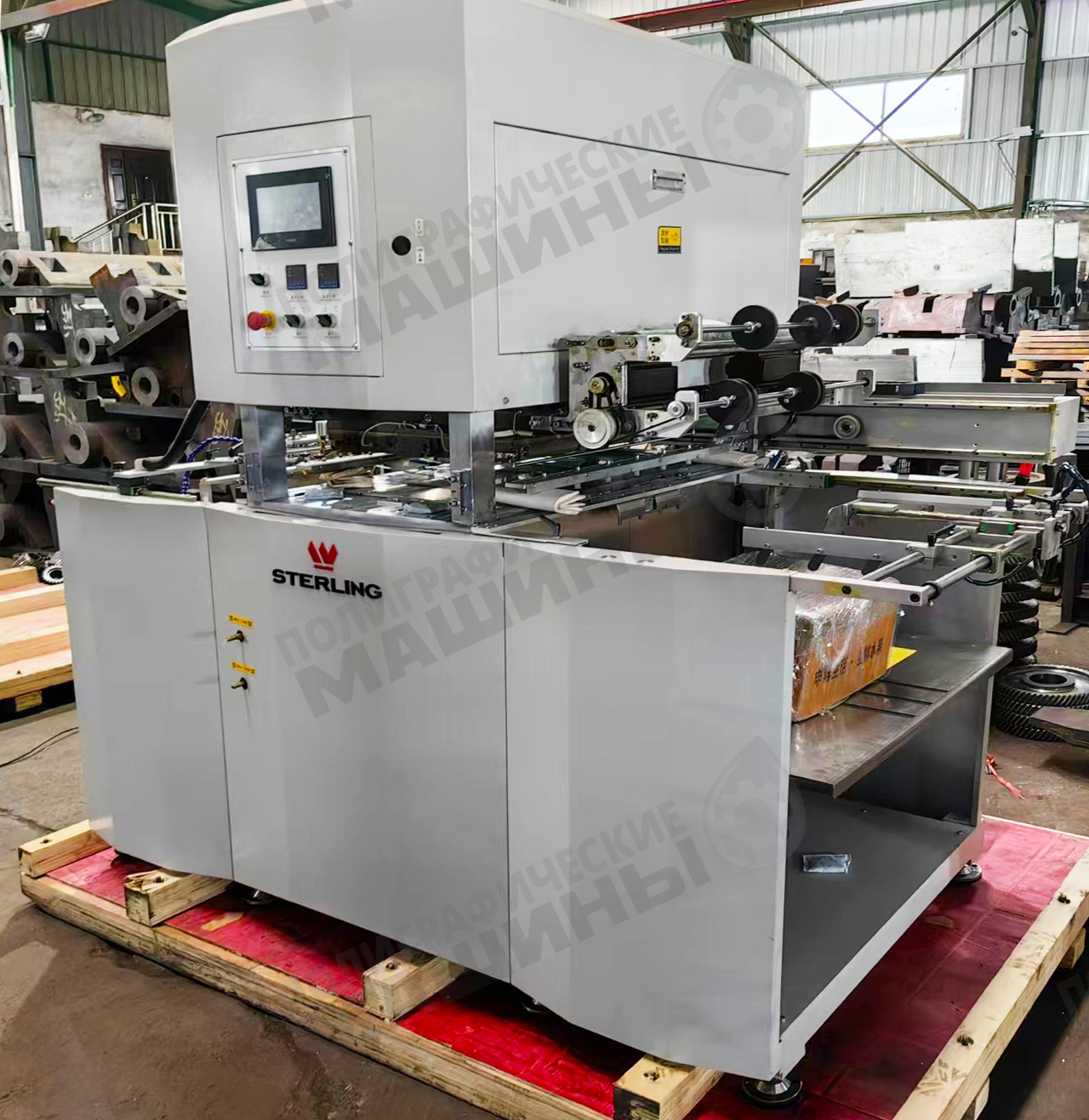

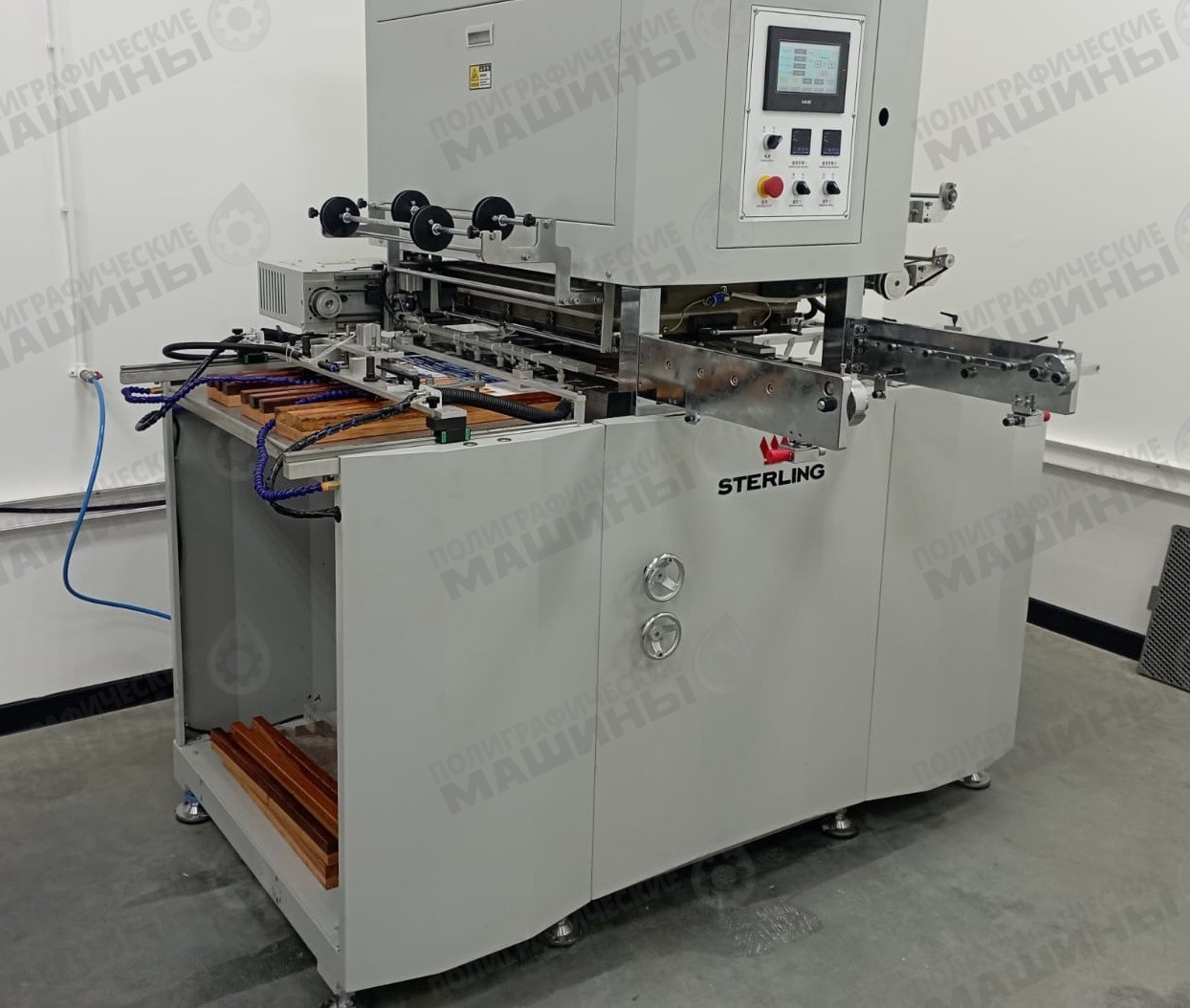

STERLING S-FOIL 80 АВТОМАТИЧЕСКИЙ ПРЕСС ТИСНЕНИЯ ФОЛЬГОЙ

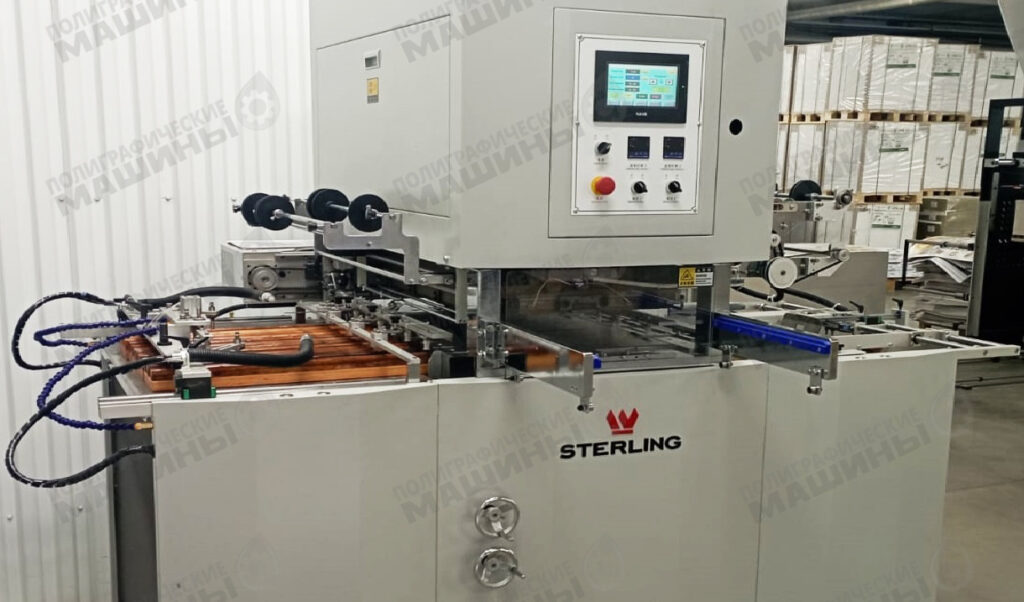

Автоматический пресс для горячего тиснения фольгой и высечки S-FOIL 80

Cервоприводная. Электроника OMRON, Sick, Schneider

Габариты всего 2,1 х 1,3 м, Работа с бумагой от 80 г/м.кв.

Формат бумаги — до 800 х 600 мм, тиснение – до 650х500 мм, до 2100 л/час

Более 100 машин установлено в Европе и более 500 по миру: Турция, США, Нидерланды, Англия, Италия, Финляндия, Румыния, Бразилия, Мексика, Австралия, Юж.Корея, Латинская Америка

 S—FOIL 80 разработана специально для цифровых тиражей, печати по требованию, мелкосерийной отделки полноцветной полиграфической продукции.

Основное предназначение машины – горячее тиснение фольгой. Но также машина может ограниченно выполнять и высечку, биговку и перфорацию с помощью стандартных штанц-форм.

S—FOIL 80 обеспечит Вам изготовление премиальной этикетки для одежды, открыток, обложек ежедневников, меню, премиальных визиток, поздравлений, фирменных папок, люксовых картонных коробок, фигурных обложек, различных дисконтных и товарных карт:

S—FOIL 80 подойдет для конечной отделки печатной продукции после печати на цифровых печатных машинах HP Indigo, Xerox, Konica, RICOH, принтерах струйной печати, а так же для офсетных оттисков, вырубленых коробок, твердых крышек из переплетного картона, пластиковых чехлов, пластиковых конвертов и пакетов и т.п.

Горячее и конгревное тиснение, или оригинальная фигурная высечка – эти эффекты придадут полиграфии законченный вид, и ярко выраженную индивидуальность. С помощью S—FOIL 80 Вы сможете предложить клиентам готовый завершенный продукт практически сразу после его печати.

Машина выполняет следующие виды отделки:

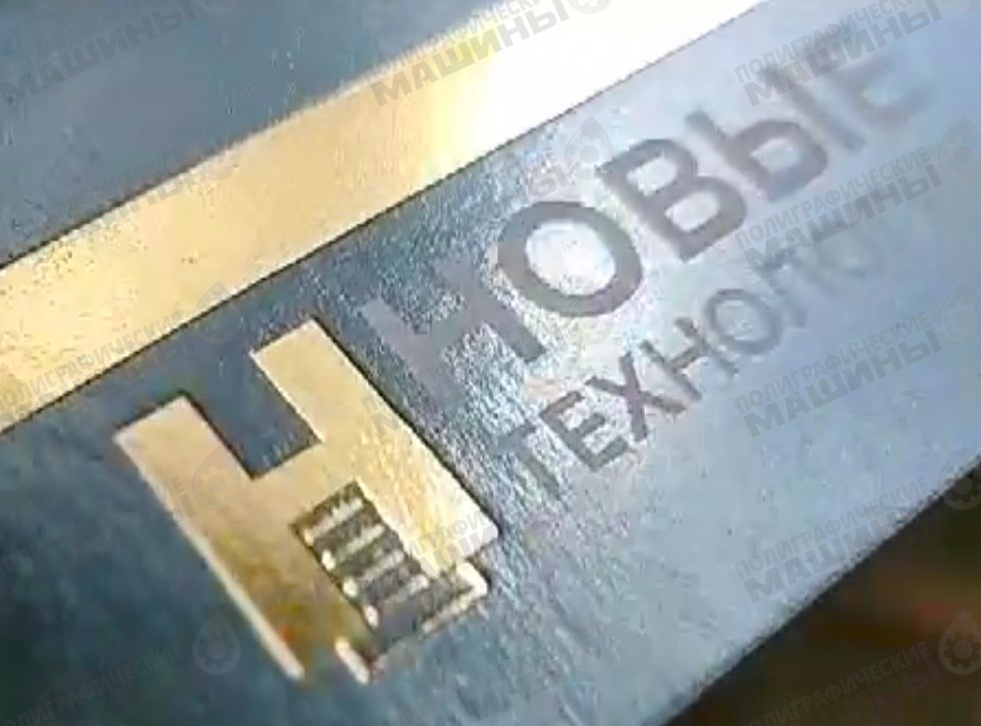

• Горячее тиснение фольгой
• Конгревное/блинтовое тиснение
• Высечку простых форм (длина ножей и формат ограничены макс. давлением)
• Биговку/перфорацию — стандартными плоскими штанц-формами
• Простые виды рубки — стандартными плоскими штанц-формами

Видео тиснения тонкой бумаги, металлизированной бумаги, коробок, толстых переплетных крышек и простой вырубки на автоматическом прессе STERLING S-FOIL 80:

ВАКУУМНЫЙ САМОНАКЛАД:

 S—FOIL 80 – это автоматическая машина с вакуумным стапельным самонакладом, оснащенным подачей листа присосами от верхней передней кромки. Машина позволяет подавать сложные бумаги от 80 г/м.кв до толстых переплетных крышек толщиной до 4 мм – в автоматическом режиме с помощью вакуумного самонаклада:

• Автоматический самонаклад обеспечивает автономную работу пресса: Один оператор может обслуживать 4-6 таких машин одновременно.
• Высота стопы самонаклада и приемки: 680 мм – более чем достаточна для хорошего цифрового и даже офсетного тиража.
• Листоотделители фронтальные и боковые пластинчатые с регулируемым вылетом. Позволяют настроить надежное отделение листов в стопе – независимо от их формы.

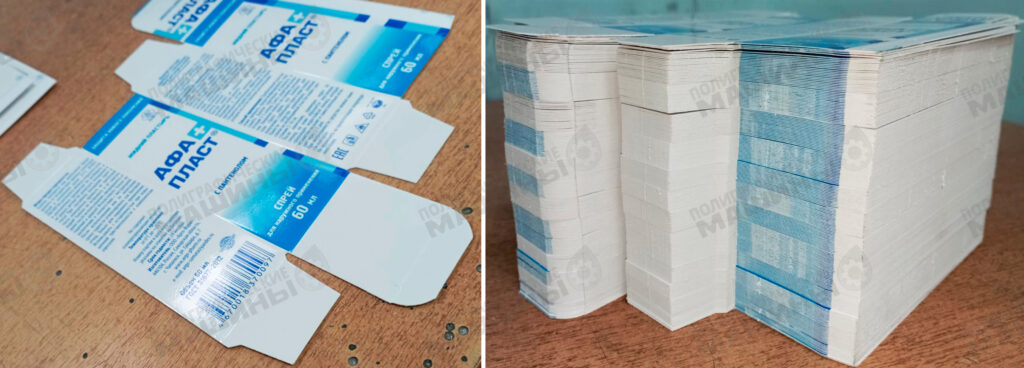

Например, вырубленные коробки, малые воблеры сложной формы.

• Фронтальные и опциональные гибкие боковые раздувы — для настройки разделения тонких листов бумаги в стопе.

Вакуумный самонаклад машины плоского тиснения и высечки S-FOIL 80 с фронтальными и опциональными боковыми раздувами, пружинными листоотделителями и опциональными выравнивателями позволяет надежно подавать металлизированные бумаги и капризные пластики.

• Присосы с вылетом – для вырубленных коробок и листов сложной формы.
• Струны для проводки и разделения бумаги в стопе – предотвращают замятия листов и улучшают контроль за проводкой листов и укладкой их в приемку.
• Приспособления для разделения тонких листов бумаги в стопе самонаклада S—FOIL 80 с помощью фронтальных и боковых листотделяющих упругих пластин, прижимных струн, боковых и задних конических грузов и прижимных колес.
• Опциональные удлинённые присоски на штангах и хвостовые боковые и задние ровняющие пневмо-сталкиватели – для фигурных вырубленных заготовок коробок из картона или пластика
• Обтянутые эко-кожей или бумвинилом обложки ежедневников, удостоверения, зачетки, толстые твердые переплетные крышки – не проблема для вакуумной таскалки самонаклада, оснащенной многочисленными присосками.

 Универсальный самонаклад S—FOIL 80 позволяет подавать толстые обложки для ежедневников и крышки для книг в твердом переплете

ТОЧНАЯ ПРИВОДКА ЛИСТА:

S—FOIL 80 – это тиснение с высокой точностью: приводка +/- 0,15 мм

Высокая точность приводки достигается за счет:

• Сервоприводов такскалок, позволяющие точно укладывать бумагу на рабочем столе;
• Толкающих боковых и передних упоров, выравнивающих лист по левому верхнему углу — как в печатных офсетных машинах;

Равнение листа по передним и боковым упорам перед тиснением на рабочем столе  пресса S—FOIL 80. Равнение производится по верному левому углу – как на офсетных печатных машинах.

• Дополнительную надежность приводки и функцию предотвращения отскока листа при равнении могут выполнять обычные упоры из губки, которые оператор наклеивает на рабочий стол по хвостовой и правой боковой кромкам листа.

Для предотвращения отскока листа от передних и боковых упоров пресса S—FOIL 80 могут использоваться направляющие струны или боковые и задние упоры из гибкой губки, легко восстанавливающей свобю форму

Видео равнения листа по передним и боковым упорам на автоматическом прессе тиснения фольгой STERLING S-FOIL 80:

ТОЧНАЯ ПРОМОТКА ФОЛЬГИ:

 Стандартно пресса для тиснения S—FOIL 80 оснащаются одной промоткой фольги с шаговым двигателем. Шаг промотки фольги контролируется компьютером. Оператор задает эти параметры в окне настройки фольги на панели управления.

ОПЦИОНАЛЬНО доступно оснащение машины 2-мя независимыми промотками фольги, для расширения возможностей комбинации разных цветов и запрессовки изображений разного размера с разным шагом промотки.

Особенности механизма промотки фольги S—FOIL 80:

• Шаговые двигатели, позволяющие проматывать фольгу с минимальным шагом до 1 мм;
• Доступная смена рулона и протяжка фольги – оператор имеет легкий доступ ко всем частям механизма.

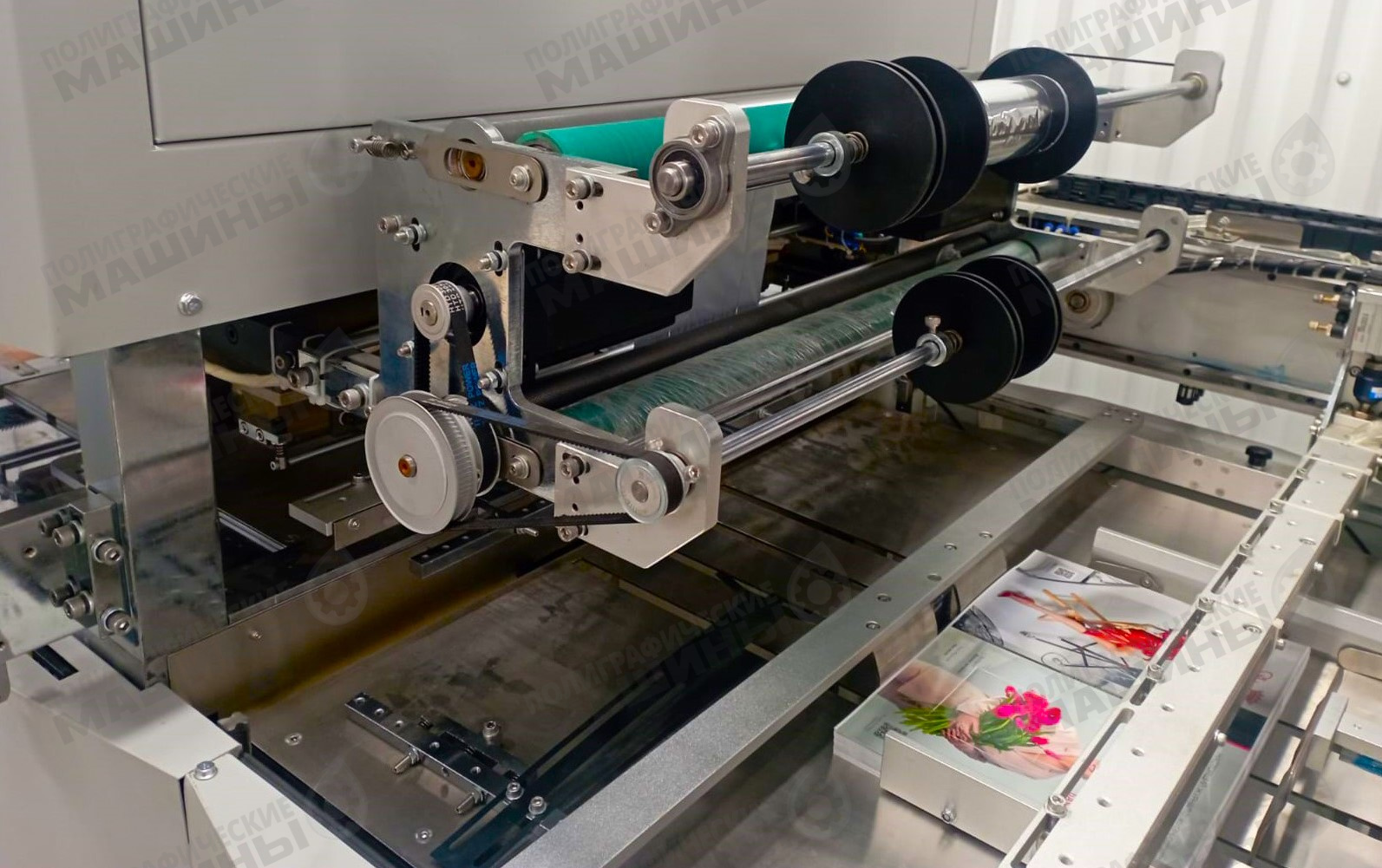

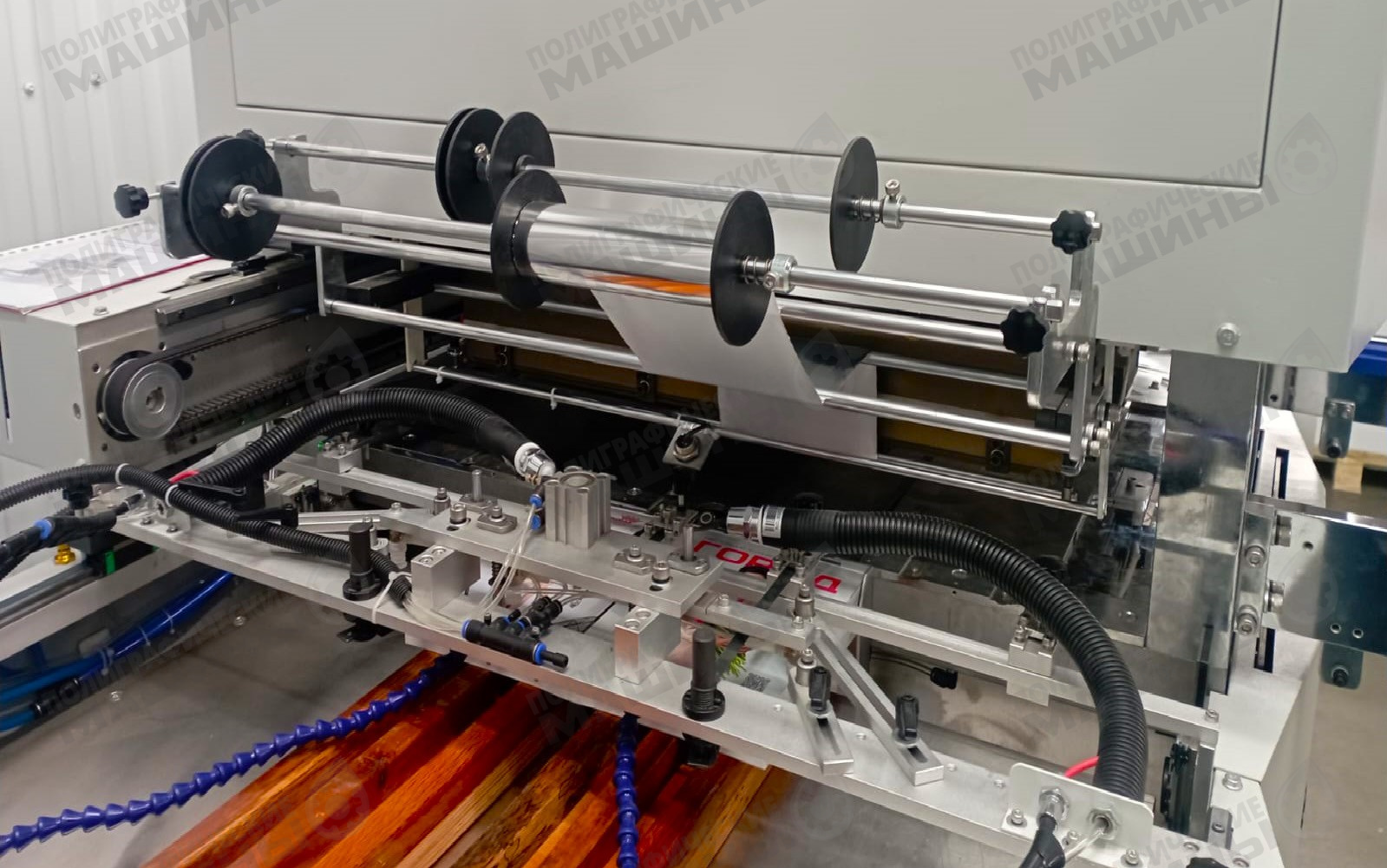

Две сервоприводных размотки фольги пресса S—FOIL 80 с легким доступом оператора. На каждой размотке можно установить несколько ручьев фольги для сложных, разноцветных работ.

 УПРАВЛЕНИЕ:

S—FOIL 80 – максимально дружественная оператору машина.

Для удобства работы оператора предусмотрено многое:

Управление всеми функциями S—FOIL 80 осуществляется через русифицированный цветной тач-скрин дисплей:

 Окно настройки фольги ЖКИ-тач-скрин дисплея управления цифровой штанцевальной машины S—FOIL 80

 С тач-скрина оператор контролирует:

Ход плиты тиснения регулируется оператором с дисплея в зависимости от толщины обрабатываемых материалов на автомате тиснения S—FOIL 80

 Мощный серводвигатель привода плиты S—FOIL 80 – благодаря сервоприводу высота хода плиты тиснения может быть отрегулирована нажатием кнопки на панели управления

УСТАНОВКА КЛИШЕ:

В стандартном исполнении клише приклеивается на плиту следующим образом:

• Оператор обозначает на листе точное место тиснения в виде контура или разметки. Либо клише может накладываться на уже напечатанный рисунок;
• Далее выполняется подача вакуумной таскалкой листа из самонаклада на рабочий стол;
• На рабочем столе лист выравнивается передними и боковыми упорами;
• Оператор наносит клей на заднюю стенку клише и укладывает его по контуру рисунка, либо по разметке на листе;
• Опускается верхняя плита тиснения – до момента прижатия к задней стенке клише с небольшим усилием. Плита выстаивается время, необходимое для схватывания клея;
• После приклейки, оператор проверяет совмещение и вносит корректировки по приводке.

ОПЦИОНАЛЬНО доступна плита с крепежными отверстиями и набором замков для механической фиксации клише к нагревательной плите. Клише теперь не нужно клеить – его можно закрепить и отрегулировать его положение на нагревательной плите с помощью замков-зажимов.

Опциональная нагревательная плита с установленным на нее клише для горячего тиснения S—FOIL 80

 Возможно, поначалу установка клише замками и его приводка займет больше времени. Но к преимуществам такого крепления относится:

• Надежность фиксации клише. Клей может не удержать тяжелый штамп и отслоиться. В зажимах же клише уже никуда не денется;
• Приклеенное клише может сместиться в процессе работы. Клише фиксированное замками всегда останется на месте;
• Если клей уже хорошо взялся, а клише повернулось в процессе приклейки под углом – приводку уже не настроить. Придется отклеивать штамп и устанавливать его заново. При использовании замков – клише можно сместить или немного повернуть, ослабив и снова зафиксировав зажимы;
• Клей припекшийся к плите порой бывает трудно очистить. С замками такой проблемы не существует.

ОПЦИОНАЛЬНО машина позволяет использовать стандартные плоские штампы для высечки. Однако, поскольку давление пресса ограниченно возможностями сервопривода, S—FOIL 80 может выполнять только простую высечку, с ограниченной длиной ножей

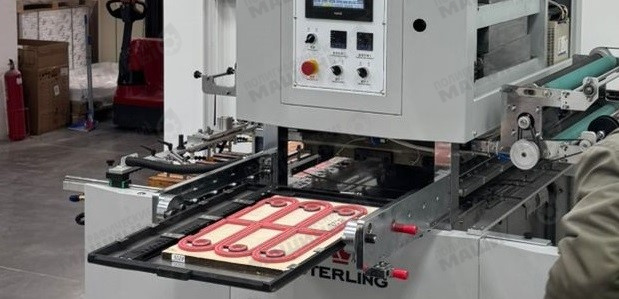

Плоский штамп и противоплита с наклеенными биговками и ответной частью для конгревного/блинтового тиснения машины S—FOIL 80

ПРИЕМКА:

Укладка готовой продукции осуществляется в стопу приемки:

Приемка в стопу автомата тиснения фольгой S—FOIL 80

БЕЗОПАСНОСТЬ:

 S—FOIL 80 оборудован защитными световыми ИК-барьерами, концевыми выключателями отрытых кожухов, кнопкой экстренного останова — в соответствии с европейскими требованиями.

Так же машина автоматически остановится в случае отсутствия захвата листа.

Защитный ИК-барьер области тиснения пресса S—FOIL 80

Все виды тиснения, компактные размеры, низкий уровень шума, автоматизация и удобство настройки для оператора

– все это автоматический «комбайн» для тиснения S—FOIL 80

Примеры наших инсталляций:

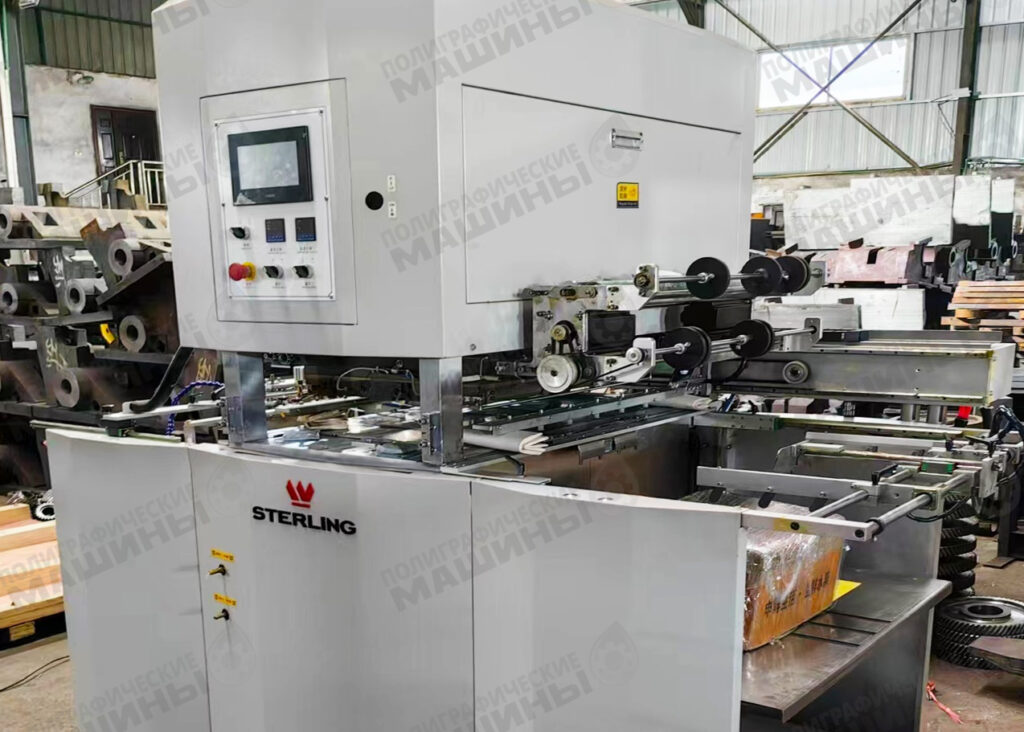

23/09/2023 Компактный пресс тиснения фольгой S-FOIL 80 установлен в типографии в Краснодаре

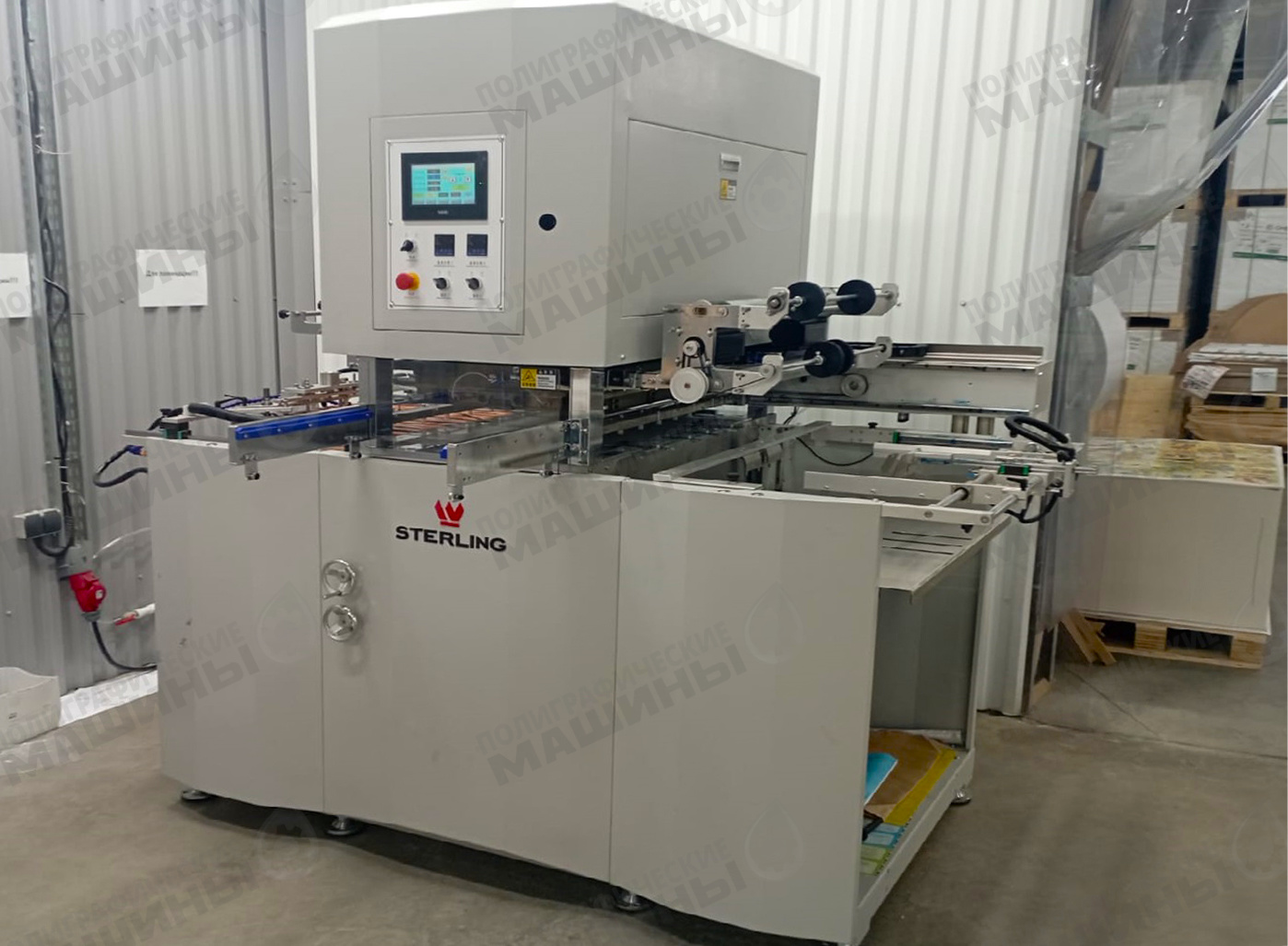

23/04/2024 Автоматический пресс тиснения фольгой STERLING S-FOIL 80 установлен в Санкт-Петербурге

16/04/2025 Выборочное лакирование прозрачной фольгой на STERLING S-FOIL 80 в Санкт-Петербурге

05/05/2025 Компактный автомат вырубки и тиснения STERLING S-FOIL 80 установлен в Самаре

27/05/2025 Универсальный цифровой пресс тиснения, надсечки и вырубки STERLING S-FOIL 80 установлен в Уфе

Технические характеристики S-FOIL 80:
