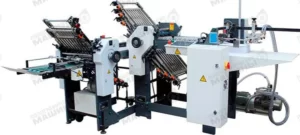

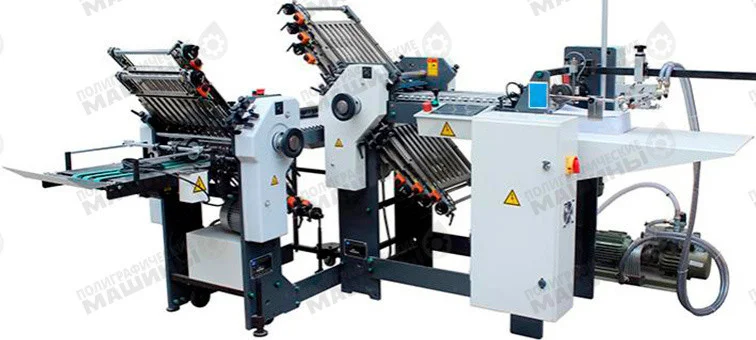

АВТОМАТИЧЕСКАЯ ФАЛЬЦЕВАЛЬНАЯ МАШИНА K-FOLD 470-6-6K

Автоматическая комбинированная фальцовка

K-FOLD 470-6-6K

6 кассетных фальцев + поворот + 6 кассетных фальцев + 1 ножевой фальц

 Максимальный формат : 47х75 см

Вертикальный выклад

Ножевая фальц-секция

Обжимная секция

Некоторые виды фальцовки, которые можно осуществлять на машинах K-FOLD

Модели различаются по формату (начиная с 360х750 мм и до 780х1160 мм), степени автоматизации, виду ножевых секций (с механическим или электрическим приводом) и по другим параметрам. Привод секций осуществляется шестеренками. Благодаря использованию косозубого зацепления и специальной термической обработки стали, достигнута высокая точность и малая шумность работы машины. Опционально машины могут быть оснащены перфорационными, биговальными и резальными ножами.

Управление осуществляется с удобного пульта, отображающего количество произведенной продукции, имеющего счетчик пачек и другие регулировке.

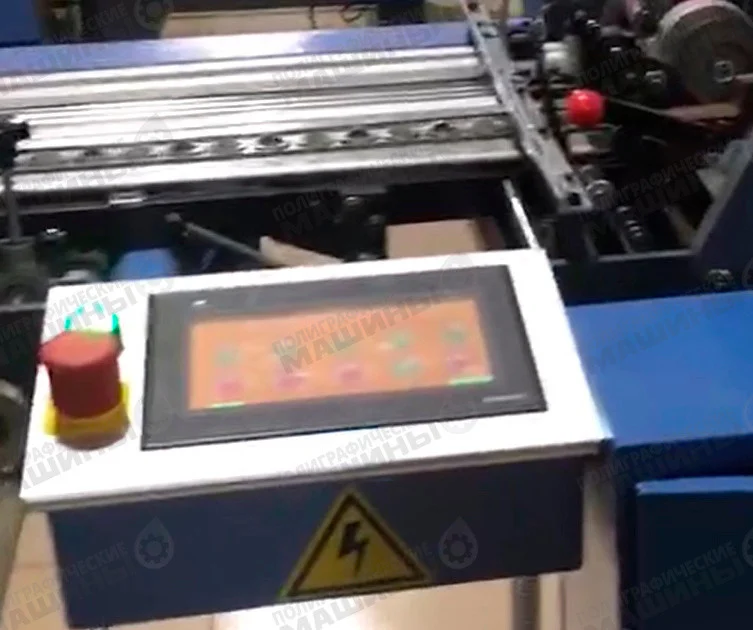

Пульт управления фальцевальной машиной K-FOLD

Фальцевальные валики машины имеют двойное (резина-металл) покрытие, причем прорезиненные участки имеют различную высоту и расположены в шахматном порядке. Такое техническое решение, помимо надежной фиксации листа и качественного ввода его в кассету, гарантирует отсутствие повреждений листа (особенно это актуально на сложных – толстых и тонких бумагах). Кроме того, кассетные секции могут осуществлять «зигзагообразный» и специальный рекламный фальц (фальцовка А4 в два фальца со встречным расположением сторон). Отключение секций легко осуществляется интегрированными заглушками.

Высокая скорость работы машины (150-250 м/мин) гарантируется качеством изготовления деталей (завод сертифицирован по стандарту качества ISO 9001:2000), применением комплектующих ведущих заводов Европы и Японии, выходного тестирования каждой машины, широком использовании контролирующих датчиков. Другим значительным преимуществом является цена машин.

Подача листа по узкой стороне осуществляется двойным механизмом — сперва приподнимается задняя кромка листа, затем передней цилиндрической головкой (вакуумным колесом) лист отделяется от стопы и подается в машину.

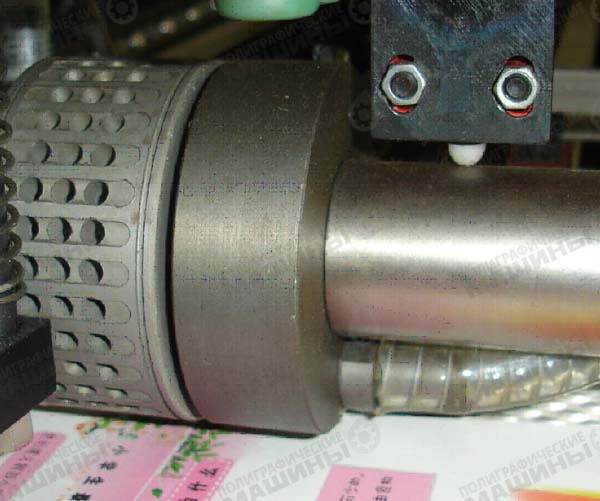

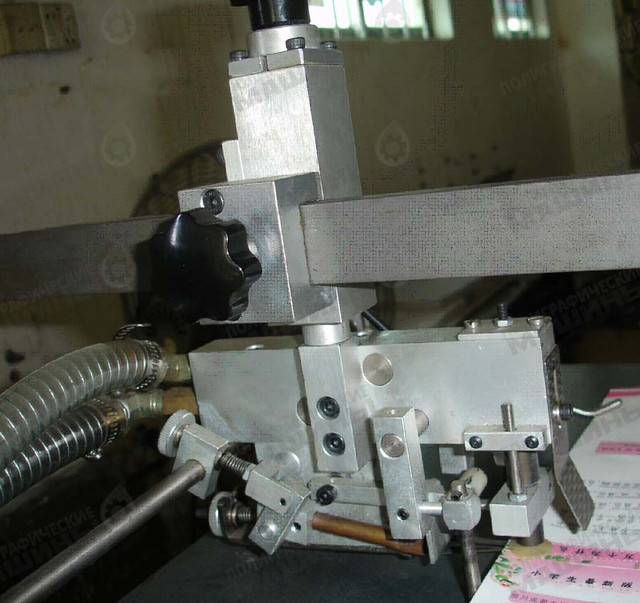

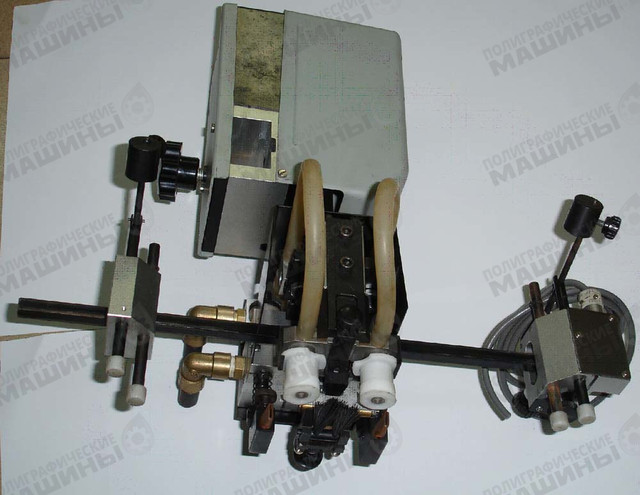

Головка самонаклада фальцевальной машины K-FOLD

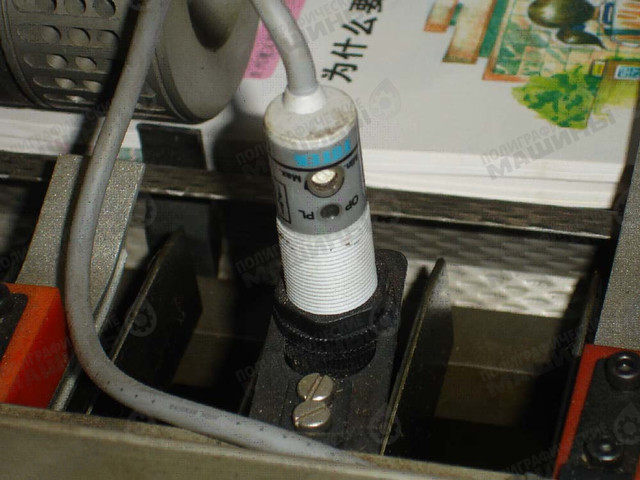

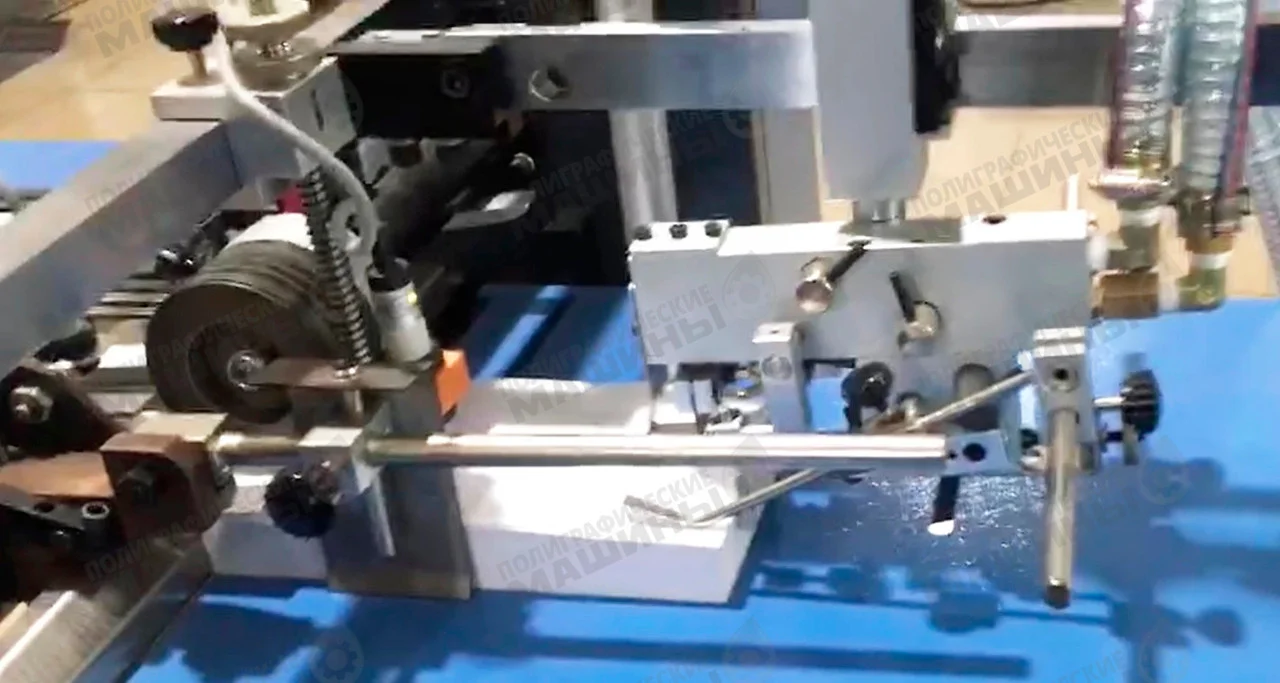

Вакуумный барабан K-FOLD. Датчик двойного листа следит за правильностью работы самонаклада.

Тракт прохода оснащен датчиками двойного листа, фиксирующими прохождение листа и останавливающими машину в случае ошибки.

Машина оснащена столом равнения листа перед поступлением его в фальцевальную секцию. Т.о. все листвы ровняются по боковой марке, что гарантирует точность и стабильность получаемого результата.

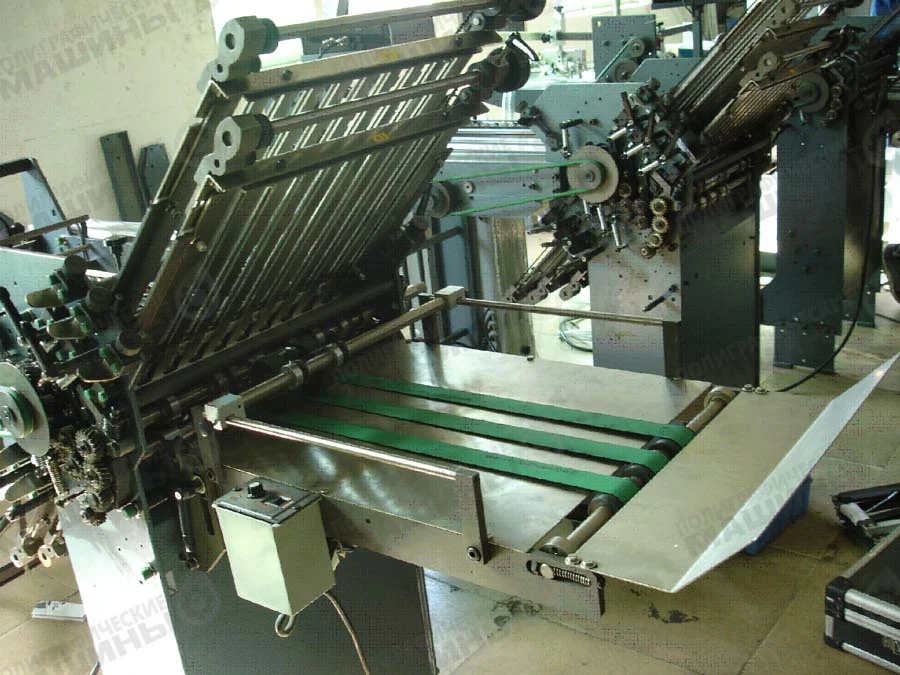

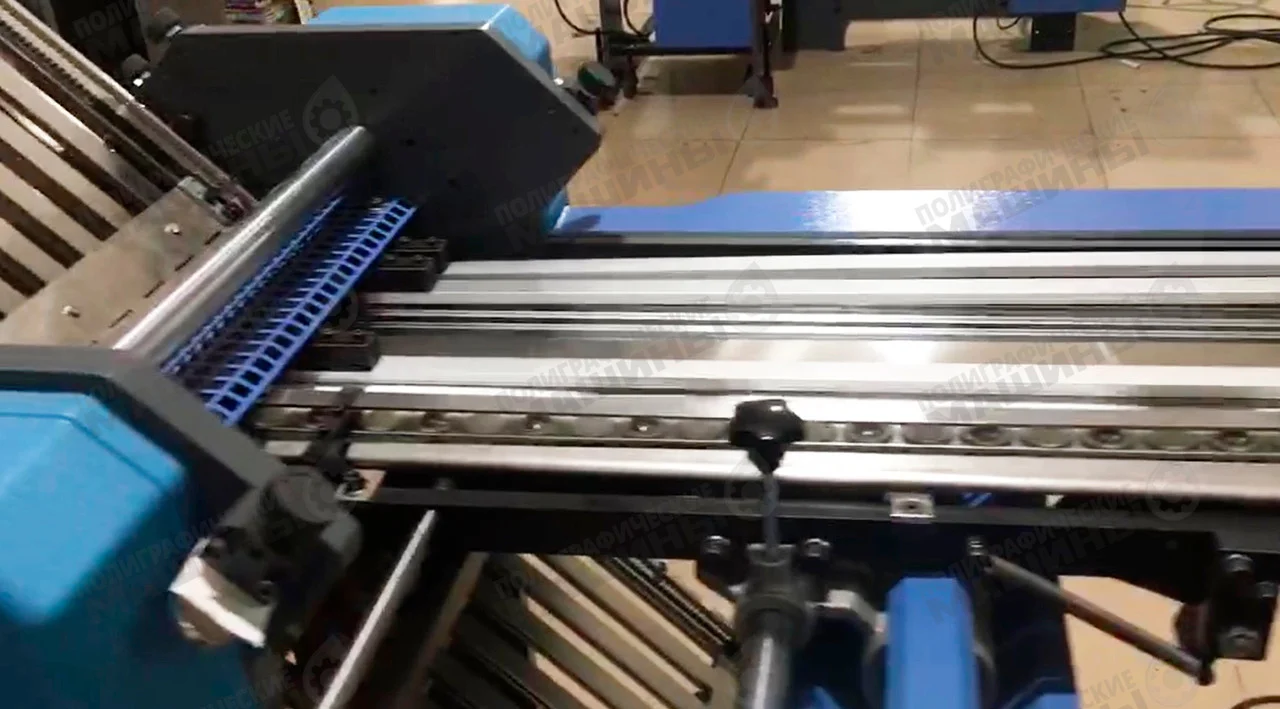

Стол равнения листа по боковой марке K-FOLD

Кассетные секции имеют прецизионную регулировку по длине и толщине листа. При необходимости любая из секций может быть отключена, для чего в конструкции предусмотрено наличие интегрированных заглушек.

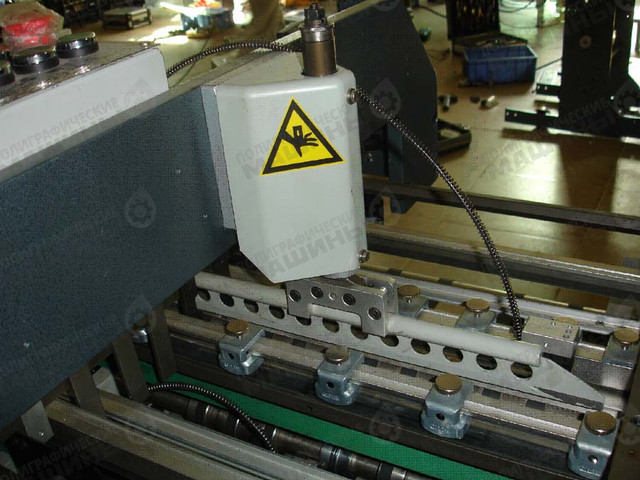

Электронный привод ножевой секции фальцевальной машины K-FOLD

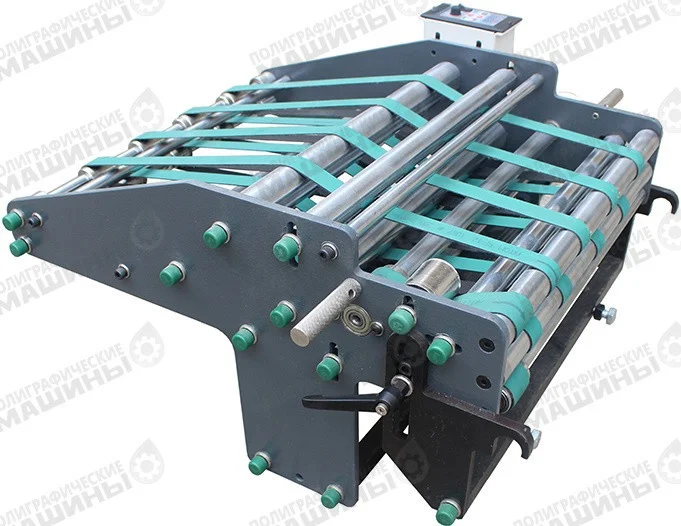

Базовый выводной конвейер K-FOLD

Ножевая секция имеет независимый электропривод, который в отличии от непосредственного механического, обеспечивает большую точность и скорость работы. Привод секций осуществляется шестеренками с косозубым зацеплением, обеспечивающим плавность, малый уровень вибрации и шума при работе.

Надежность конструкции обеспечивается системой контроля качества (завод сертифицирован по стандарту ISO 9001:2000).  Используется надежная японская электроника

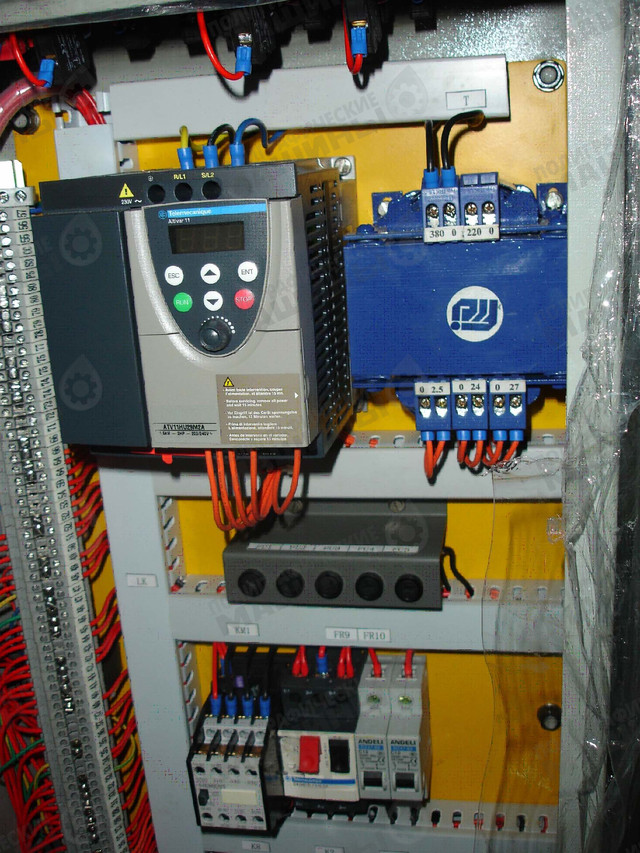

Фальцевальные машины K-FOLD оснащены современной электроникой

Сфальцованные листы выводятся каскадом на выводной конвейер, где осуществляется их приемка оператором

Опционально машина может комплектоваться выводным  конвейером с вертикальным выводом сфальцованной продукции – это упрощает приемку  готовых буклетов, особенно при фальцовке инструкций для фармацевтики и им подобных.

Видео: пример работы фальцовщика K-FOLD 360T-4K

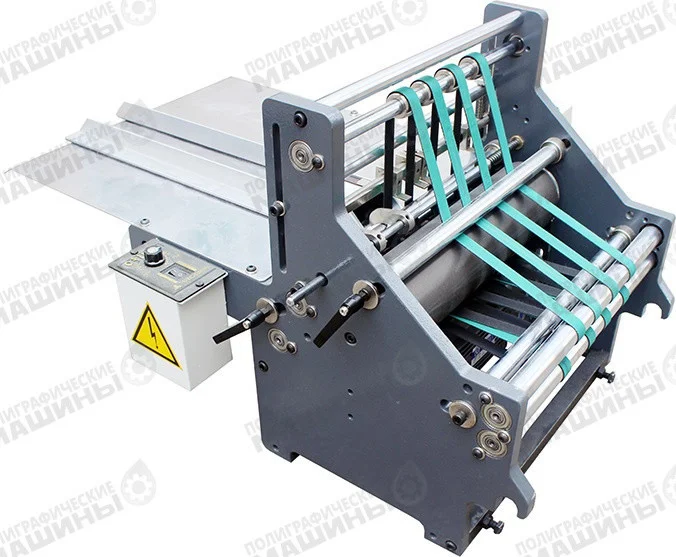

Вертикальная приемка

Технические характеристики:
