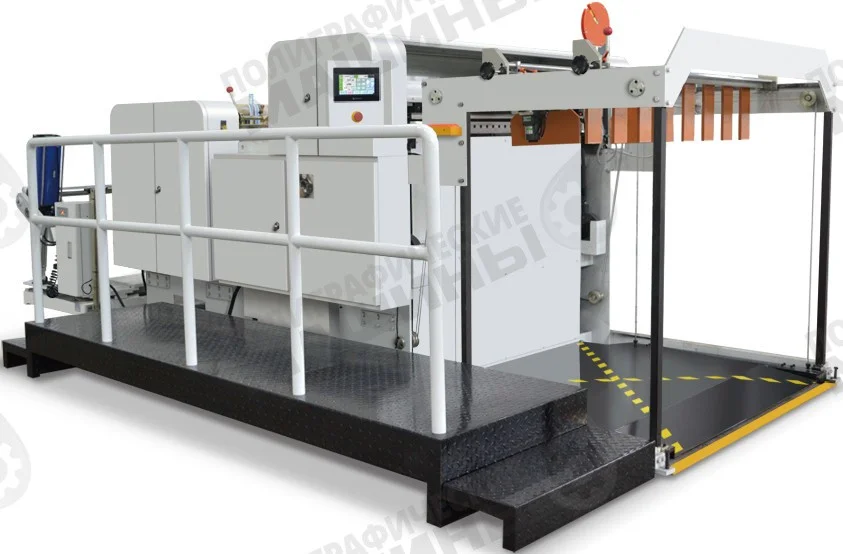

Листорезка SuperCUT-1100B предназначена для резки в лист с высокой точностью:  до +/- 0,2 мм для материалов в диапазоне от 80 до 450 г/м.кв таких как бумага, пленки, ламинированные бумаги и пленки, самоклеящаяся этикетка, ПВХ и другие.

Работа главного электродвигателя контролируется ЧПУ через частотный преобразователь. Это позволяет плавно регулировать скорость вращения двигателя.

Управление работой всех устройств листорезальной машины осуществляется с сенсорной цветной панели управления.

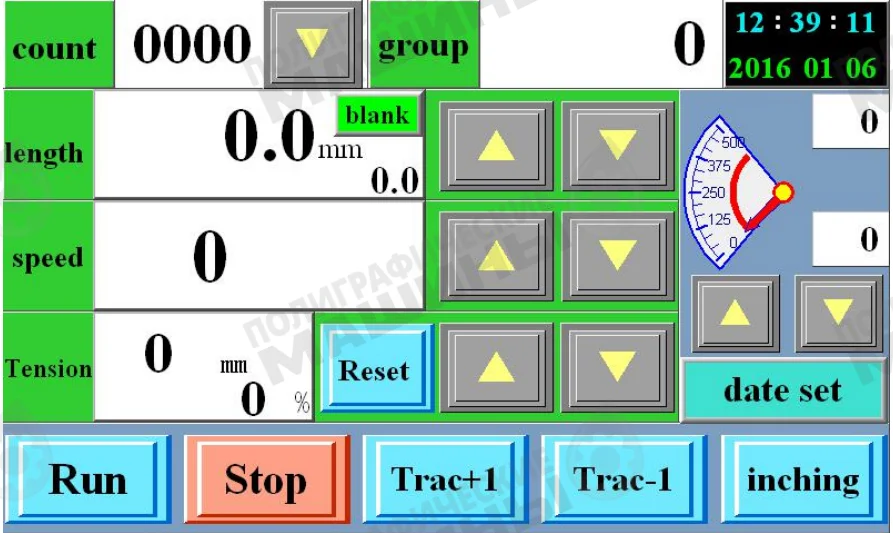

Интерфейс сенсорной панели управления листорезальной машины SuperCUT-1100B

Функционал машины:

·           автоматический счетчик метража,

·           возможность задать фиксированную длину реза, благодаря сервоприводу протяжки,

·           автоматическая остановка рубки при достижении заданного количества листов,

·           автоматический контроль натяжения полотна с поможью магнитных тормозных муфт на размотке.

РАЗМОТКА:

Автоматическое опускание и подъем рычагов размотки мощными пневмо-цилиндрами облегчает загрузку и съем ролликов материала.

Стандартно машина оснащена пневморазжимным шпинделем размотки — 76 мм

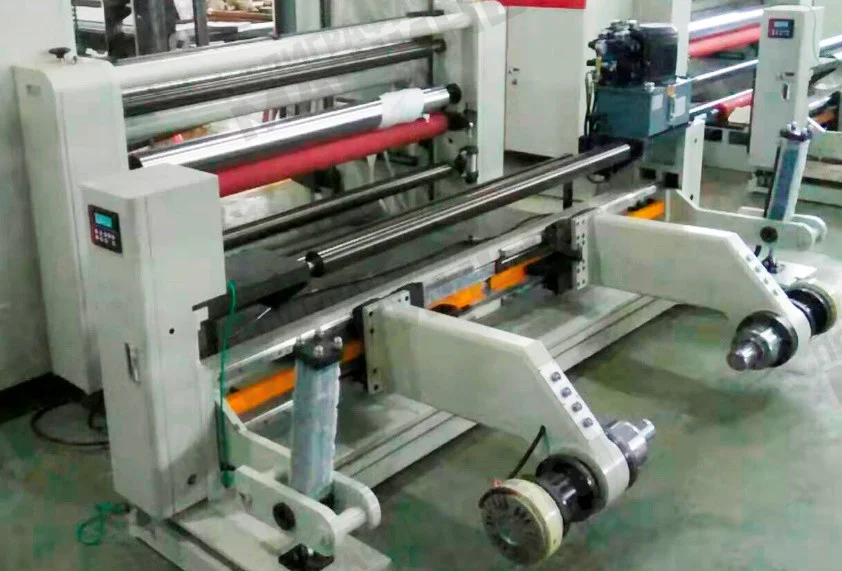

Стандартный пневмо-подъемники размотки с пневморасширяемым шпинделем и электромагнитными тормозными муфтами на листорезальной машине SuperCUT-1100B

Опционально: доступна Бесшпиндельная размотка с гидравлическим подъемником с конусами 76 и 152 мм.

Опционально: Конуса для втулок диаметром 300 мм

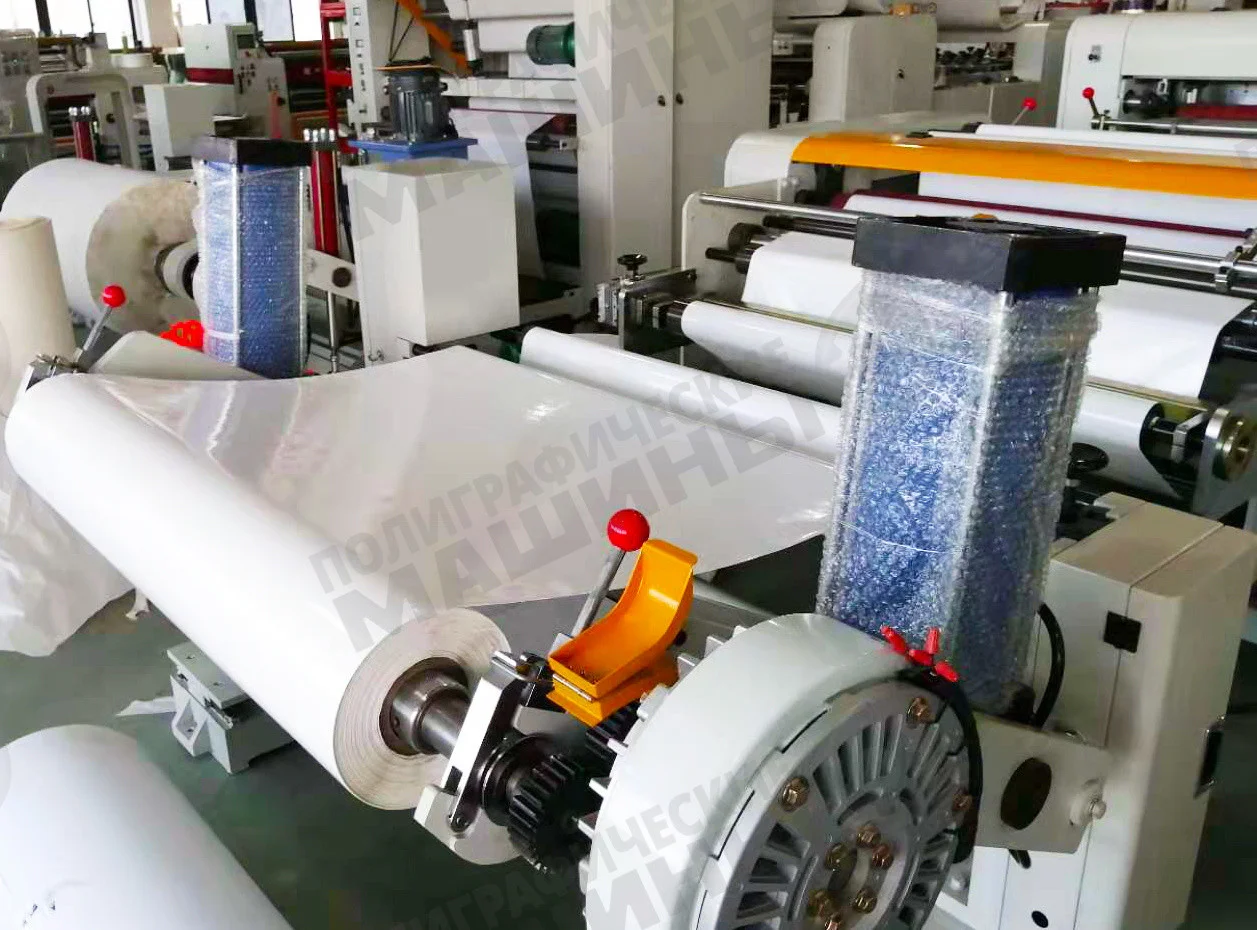

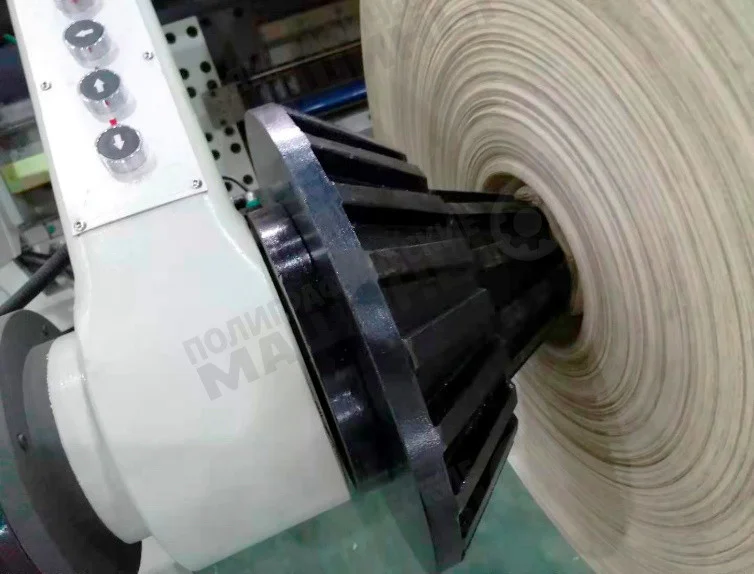

Бесшпиндельная размотка с гидравлическими подъемниками. Опциональные конуса на втулки диаметром 300 мм

Проводящие бумагу валики изготовлены из дюралюминия с антистатическим покрытием.

Сервопривод протяжки полотна мощностью 3 кВт.

Протяжные валики имеют усиленную конструкцию. Сердечники валов изготовлены из высококачественной стали.

Опционально: для бумаг свыше 180 г/м.кв машина оснащается устройством Разглаживания бумаги (анти-скручивание). Бумага перегибается в направлении обратном направлению намотки в роле с бумагой через вал устройства разглаживания:

Опциональное устройство разглаживание полотна перегибом листорезки SuperCUT-1100B. Актуально для более плотных бумаг и бумаги, намотанной непосредственно возле втулки роля

Опционально:  для точности резки — доступно полноценное Устройство автоматического равнения полотна по краю. Необходимо в только для резки отпечатанной продукции по меткам. Для обычной размотки роля в лист – не требуется.

Ультразвуковой контроль края полотна – в стандартном оснащении:

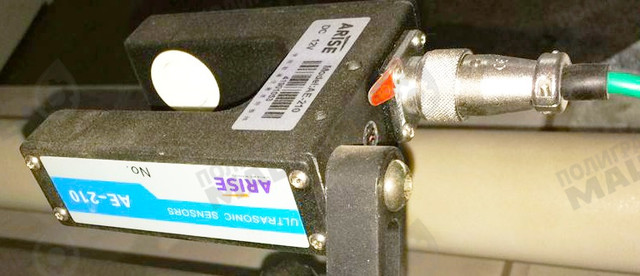

Ультразвуковой датчик края полотна листорезальной машины SuperCUT-1100B

Опционально: для тонких бумаг, подверженных электризации – доступен Антистатик для полотна перед рубкой — снимает статику с пересушеной бумаги итак же работает против скручивания

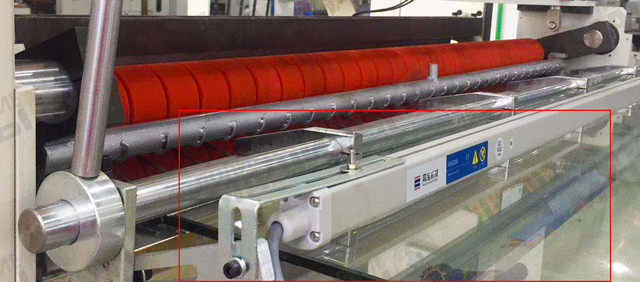

Опциональная планка антистатика листорезки SuperCUT-1100B. Для тонких и пересушенных бумаг

Опционально: для очистки пыльных бумаг и картона – машина оснащается Пылесосом поверхности полотна

Опциональное устройство отсоса пылидля листорезки SuperCUT-1100B. Для пыльных бумаг

РЕЗКА:

Мощная рама поперечного резального модуля.

Высокоскоростной привод реза.

Износоустойчивые ножи: 1 комплект на машине + 1 комплект в запасе.

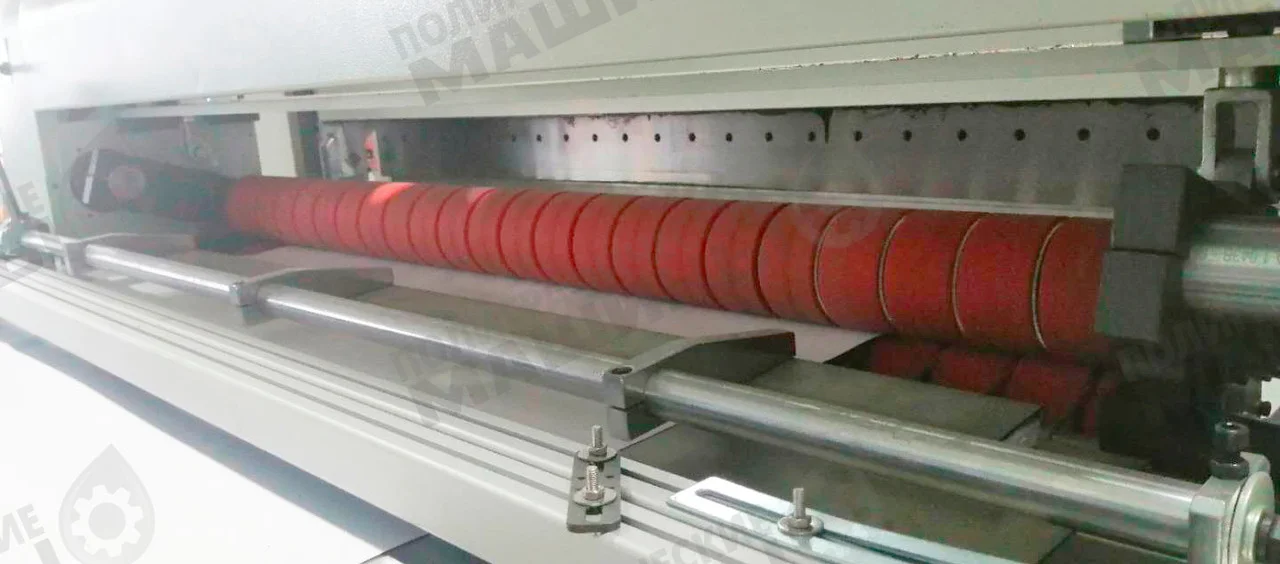

Секция резки SuperCUT-1100B – вид со стороны протяжки бумаги

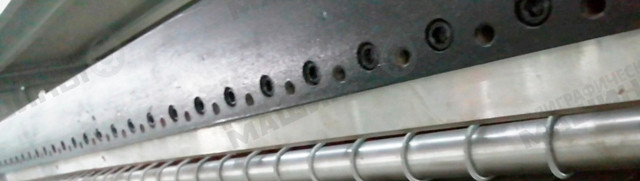

Крепление ножа к балке скоростного вертикального реза в листорезальной машине SuperCUT-110B

Опционально: Дополнительный комплект ножей

Опционально: Фото-датчик высоко-точной резки (+/- 0,2 мм) по печатной метке. Для рубки в лист отпечатанных этикеток и прочей продукции, требующей высокой точности реза

 Датчик высокоточной резки по печатной метке листорезальной машины SuperCUT-1100B

Опционально: Модуль продольной резки полотна дисковыми ножами на ручьи

3 позиции резки – базовое оснащение модуля для резки на 2 ручья и чистовой обрезки боковых кромок.  Доступна установка 4-х ножей — для вырезания центральной полосы. Обрезь — удаляется в вакуумный рукав.

Запасные дисковые ножи – так же доступны за небольшую плату.

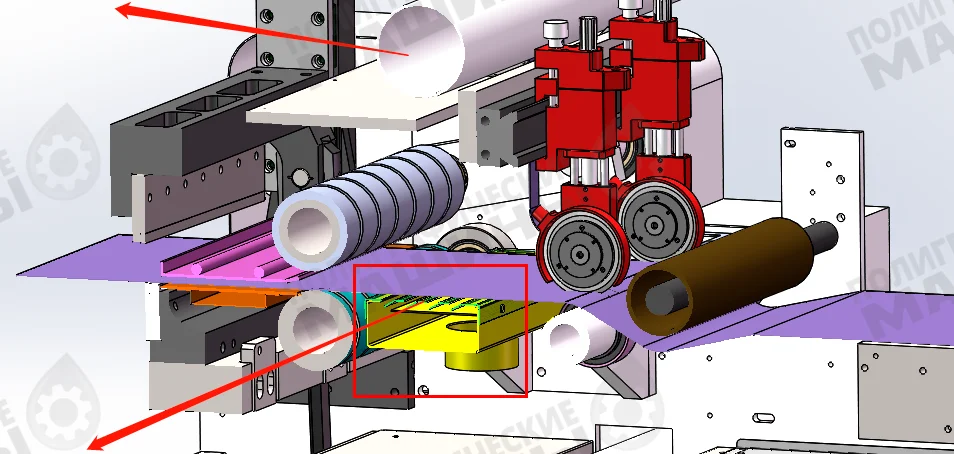

Модуль продольного роспуска полотна на ручьи с обрезкой и вакуумным удалением боковых кромок.

3 ножа в стандартной комплектации

ПРИЕМКА:

Машина оснащена высокостапельным устройством приемки и укладки листов в ровную стопку.

Глубокая приемка листорезки SuperCUT-1100B с высотой стапеля до 1200 мм

Массивные передние упоры и боковые подбивки позволяют уложить листы в ровные стопки.

Деревянный паллет оператор закатывает на гидравлической тележке прямо на стальную подъемную платформу.

Подъемник обладает достаточной мощностью для веса стопы высотой 1200 мм

Опционально: Вставка закладок

Оператор с панели управления машиной задает количество листов в пачке и длину закладки. Устройство вставки разматывает и отрезает ленту нужной длины и вставляет ее в стопу.

Комплектующие:

Схема проводки полотна:

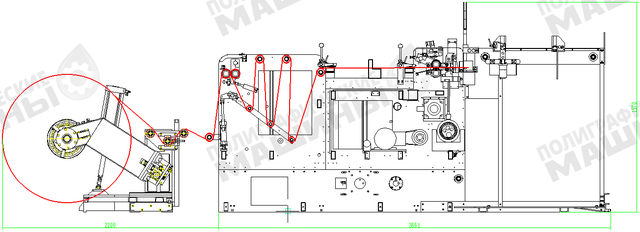

Схема протяжки полотна листорезальной машины SuperCUT-1100B

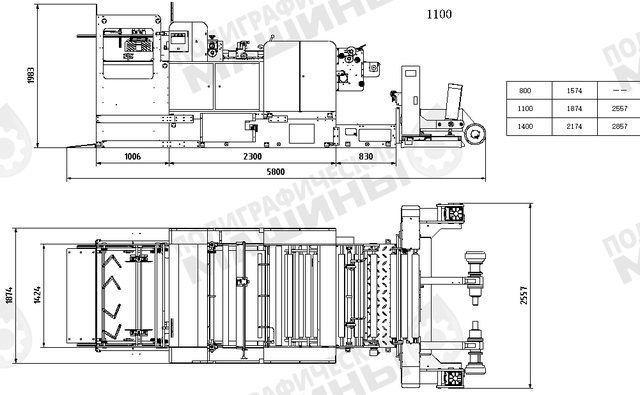

Монтажная схема SuperCUT-1100B:

Технические характеристики:
