Автоматический высекальный пресс Repetto 65

Автоматический высекальный пресс
Repetto 65

Видео-обзор:

Описание:

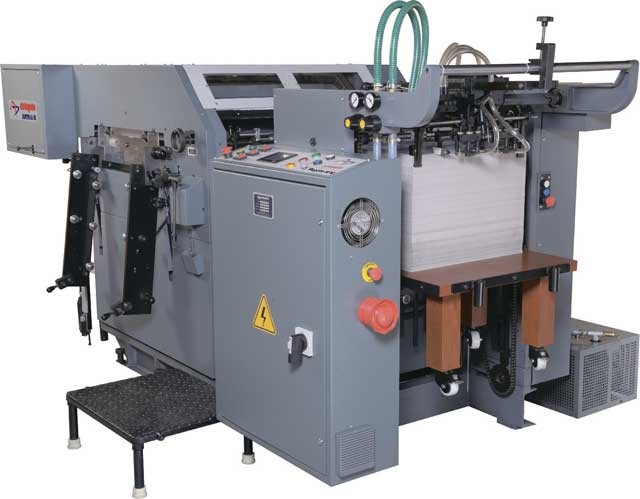

Repetto 65 - автоматическая высекальная машина с вырубкой биговки предназначен для обработки даже самых сложных и детальных проектов. Этот надежный и высокоточный высекальный пресс является идеальным решением для цифровых и офсетных типографий.

Скорость машины контролируется вариатором и системой предохранителей для предотвращения избыточной нагрузки. Боковая и передние марки равнения на столе самонаклада обеспечивают высокую точность высечки.

Особенности:

• Ультракомпактная высекальная машина – подойдет как для цифровой, так и для средне-форматной офсетной типографии;
• Автоматический вакуумный каскадный самонаклад;
• Возможность предварительной загрузки стопы самонаклада на дополнительной загрузочной платформе;
• Датчик двойного листа
• Протяжка цепей таскалок сервоприводом;
• Стол равнения перед высечкой;
• Равнение по передней и боковой маркам;
• Боковая марка тянущего типа (правая и левая);
• Быстрая установка и смена штампов;
• Высокая производительность;
• Защита электронных схем через источник бесперебойного питания (ИБП);
• Безопасная работа оператора (барьеры безопасности);
• Программирование настроек работ с сенсорного ЖКИ-экрана;
• Пошаговая инструкция по обслуживанию для оператора через ЖКИ-дисплей;
• Централизованная система автоматической смазки;
• Счетчик листов и пачек;
• Высокая приемка;
• Дополнительная платформа приемки для повышения производительности;



Автоматическая плоская высечка Repetto 65 отвечает современным вызовам в полиграфии: машина идеально подходит для коротких и средних тиражей отпечатанных цифровым или офсетным способом. Этот штанцавтомат компактен, прост и быстр в переналадке. Высечка оснащена профессиональными системами равнения листа и сервоприводом таскалок, что обеспечивает безупречную точность высечки.

Каскадный самонаклад

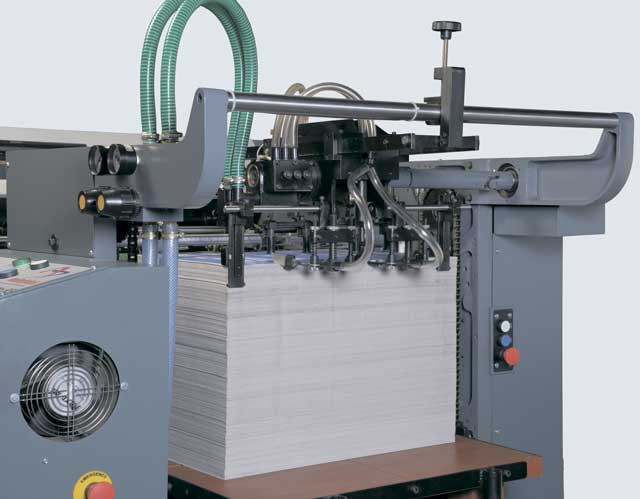

Емкий (850 мм высотой) автоматический вакуумный самонаклад Repetto 65 обеспечит продолжительную безостановочную работу машины с первой загрузки



Repetto 65 оснащена автоматическим вакуумным самонакладом с каскадной подачей листов от задней кромки. Самонаклад обеспечивает стабильную работу с материалами плотностью 70-600 г/м.кв. Вакуумные присосы четко отделяют листы и подают их на стол равнения непрерывным каскадом.
Оператору не нужно утруждаться крутя ручки опускания или поднятия стопы самонаклада т.к. подъем и опускание моторизированы.
Новая стопа бумаги может быть подготовлена на дополнительной тележке предварительно, без остановки работы машины. Это снижает простои и увеличивает производительность.

Датчики перекоса и двойного листа

Машина оснащена датчиками перекоса листа и датчиком двойного листа:

Механический датчик двойного листа Repetto 65 на самонакладе

Датчики перекоса листа по передним упорам Repetto 65 перед входом в секцию высечки.
Таскалка с грейферными захватами



Это обеспечивает безопасную работу и предотвращает поломки, которые могут возникнуть в связи с возможными перегрузками при подаче двойного листа или при подаче листа с перекосом в секцию высечки. Датчики мгновенно останавливают подачу и сообщают об ошибке на главный дисплей управления.

Стол равнения


Стол равнения Repetto 65 с системой роликов, щеток и направляющих

Стол равнения оснащен системой круглых щеток, роликов и направляющих для обеспечения гладкого подвода листов разной плотности к передним упорам и их равнения. Стол легко настраивается на материалы плотностью от 70 до 600 г/м.кв. Боковые марки равнения тянущего типа, расположенные по обеим сторонам стола обеспечивают идеальное равнение. Передние упоры имеют диапазон приводки в пределах 6 мм по ходу листа и 2 мм поперечной регулировки.

Секция высечки

После приводки листа на столе равнения он захватывается грейферами и протягивается в секцию высечки. Механизм протяжки таскалок с грейферами оснащен сервоприводом. Сервопривод обеспечивает точное позиционирование листа в секции высечки, чтобы ножи штампа опустились ровно в заданном положении. Пресс высечки обеспечивает равное давление по всему периметру листа, что является залогом идеальной глубины биговки, перфорации и просечки в соответствии с дизайном штампа.
Машина оснащена компактным и удобным механизмом выноса и поворота заключки и высекальной плиты. Боковые держатель до поры находятся в сложенном состоянии и не мешают оператору контролировать ход высечки во время работы машины на прилаженном тираже. При переналадке держатели выдвигаются в рабочее положение и служат опорой для заключки со штампом и для высекальной плиты. Это позволяет производить быструю замену штампов и быструю их приладку на другую работу.

Система быстрой замены штампа Repetto 65

Сервопривод таскалок оснащен программным обеспечением, которое позволяет легко компенсировать возможное растяжение цепей или их износ и поддерживать необходимую точность высечки долгие годы.

Приемка


Приемка Repetto 65 имеет хорошую обзорность, что облегчает труд оператора

После высечки материал четко укладывается на тележку приемки. Замедление листа на приемке производится щеткой – как на профессиональном оборудовании. Это обеспечивает четкость укладки листов друг на друга без зажевывания и отскока от передних упоров.
Подъемник приемки опускается автоматически по сигналу от датчика высоты стопы приемки. Механизм опускания стопы на приемке синхронизирован с приводом таскалок. Опускание подъемника ускоряется или замедляется в зависимости от скорости работы машины. Это предотвращает перегрузку приемки. Боковые и передние упоры обеспечивают ровную укладку вырубленных листов в стопу.
Приемка оснащена великолепной обзорностью, что облегчает контроль оператора за работой высечки.

Центральная панель управления

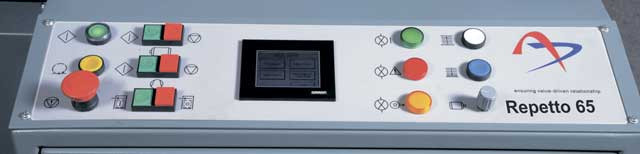

Пульт управления Repetto 65 с информативным сенсорным ЖКИ дисплеем OMRON

Repetto 65 оснащена сенсорной ЖКИ панелью управления с ЧПУ. Центральный пульт позволяет оператору легко управлять всеми функциями машины. Дисплей оснащен системой подсказок, позволяющих оператору обслуживать машину не прибегая к посторонней помощи. Любые ошибки в работе машины сразу же отображаются на дисплее, а оператору даются рекомендации по их устранению.
Машина оснащена системой оповещения о необходимости периодического регламентного обслуживания и периодических замен масла и руководством по выполнению такого обслуживания для оператора.


Технические характеристики:

Модель	Repetto 65
Максимальный размер листа	680 х 500 мм
Максимальный размер высечки	650 х 460 мм
Минимальный размер листа	305 х 250 мм
Внутренний размер рамки заключки	672 х 494 мм
Высота ножей	23,8 мм
Поле захвата грейфера	10-13 мм
Максимальное давление	120 тонн
Толщина листа	от 0,2 до 0,6 мм
Плотность	от 70 до 600 г/м.кв
Максимальная скорость	4500 листов/час
Максимальная высота стопы на самонакладе	1130 мм
Максимальная высота стопы на приемке	850 мм
Общая мощность	10 кВт
Габариты машины (без подножек, но с учетом вылета плиты на загрузке)	3292 x 2530 x 1646 мм
Вес	5500 кг
