FlatLINE-370 сервоприводная высокоскоростная линия плоской высечки и горячего тиснения

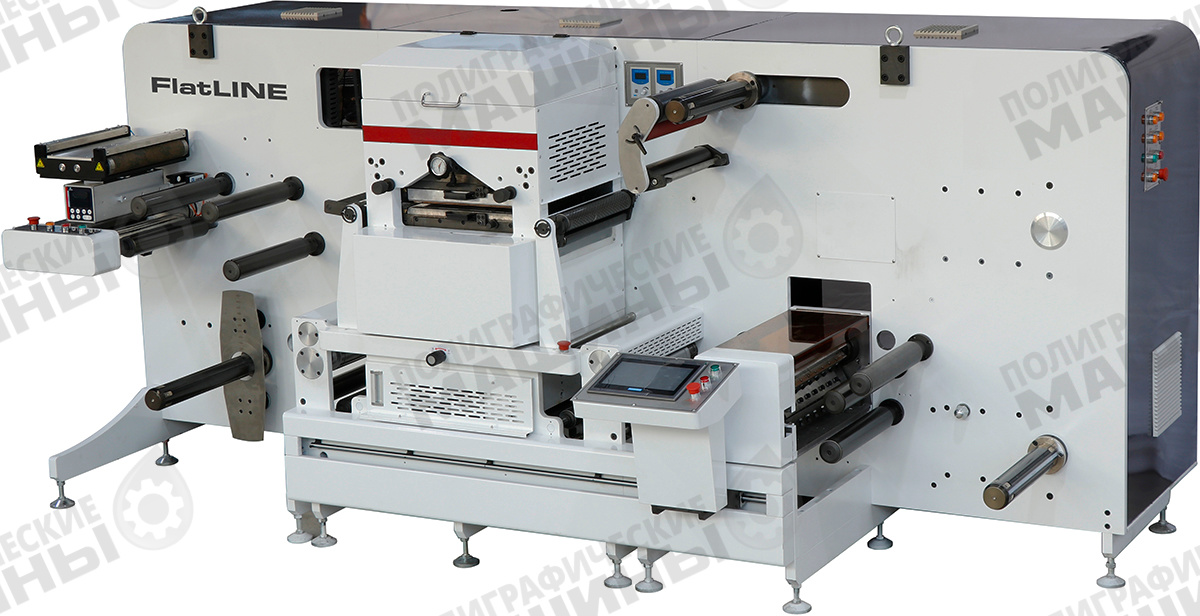

Сервоприводная высокоскоростная линия плоской высечки и горячего тиснения FlatLINE-370

Линия плоской высечки и горячего тиснения фольгой этикетки FlatLINE-370 с возможностью оснащения секцией ротационной рубки в лист с конвейером и секцией продольной резки

FlatLINE – мультизадачные линии плоской высечки, эмбоссирования, конгревного тиснения и горячего тиснения фольгой этикетки

FlatLINE — это возможные сочетания следующих модулей финишной обработки этикетки:

• Плоско-печатная высечка или эмбоссирование со скоростью до 90 м/мин (до 200 циклов/мин);
• Плоско-печатное горячее тиснение фольгой со скоростью до 90 м/мин (до 200 циклов/мин);
• Ротационная высечка со скоростью до 150 м/мин;
• Секция продольной резки;
• Секция ротационной рубки в лист с конвейером.

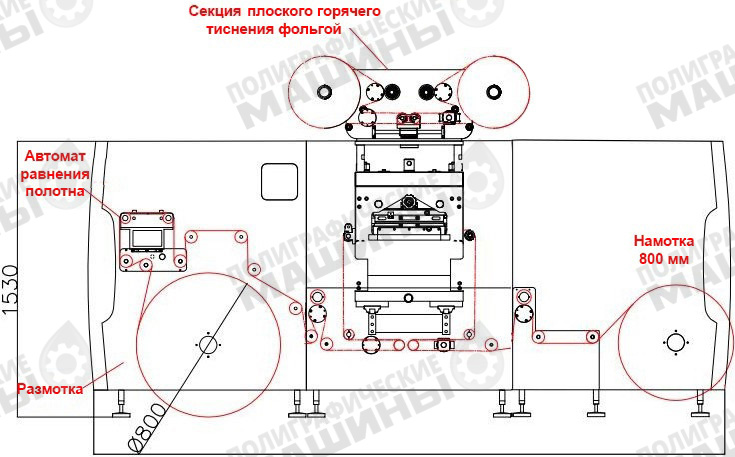

 Монтажная схема:

FlatLINE прекрасно подойдет для эксклюзивной отделки этикетки. Самоклеящиеся, вплавляемые и другие типы этикеток. В течение долгих лет машина обеспечит для вашего производства высокое качество и сократит расходы. FlatLINE — это быстрая приладка и дорогая отделка этикетки тиснением поднимет стоимость изготавливаемых вами этикеток и повысит долю вашей прибыли.

Быстрота приладки и широкие возможности оснащения

• Сервопривода Innovance, Тайвань приводят в движение каждую секцию и обеспечивают высокую скорость работы и точность приладки.
• 800 мм размотка и намотка с автоматически контролем натяжения полотна магнитными муфтами;
• Устройство автоматического равнения полотна EURDOW;
• Подвижная главная консоль управления с сенсорным цветным монитором – перемещается в любую точку машины для удобства оператора;

Короткая проводка и минимум потерь

• Впечатляюще короткая проводка полотна
• Отходы на приладку сведены до минимума
• Стабильное совмещение во всех скоростных режимах работы
• Большая выработка и постоянство в качестве, которое оценят ваши заказчики.
• Высокая автоматизация.

Эргономика и энергоэфективность

• Минимальные энергозатраты.
• Расходы на эксплуатацию и обслуживание машины сведены к минимуму.

 ПОДРОБНОЕ ОПИСАНИЕ

Секция размотки:

В стандарте FlatLINE оснащена размоткой диаметром 800 мм c устройством автоматического равнения полотна и системой контроля наятяжения магнитными муфтами.

• Индивидуальный привод размотки с магнитной тормозной муфтой;
• Диаметр шпинделя с пневмозажимом: 76мм;
• Диаметр размотки: 800 мм;
• Включение/выключение давления воздуха;
• Автоматическая остановка при недостатке материала;
• Автоматический контролер натяжения с магнитными муфтами – натяжение изменяется в зависимости от диаметра размотки;

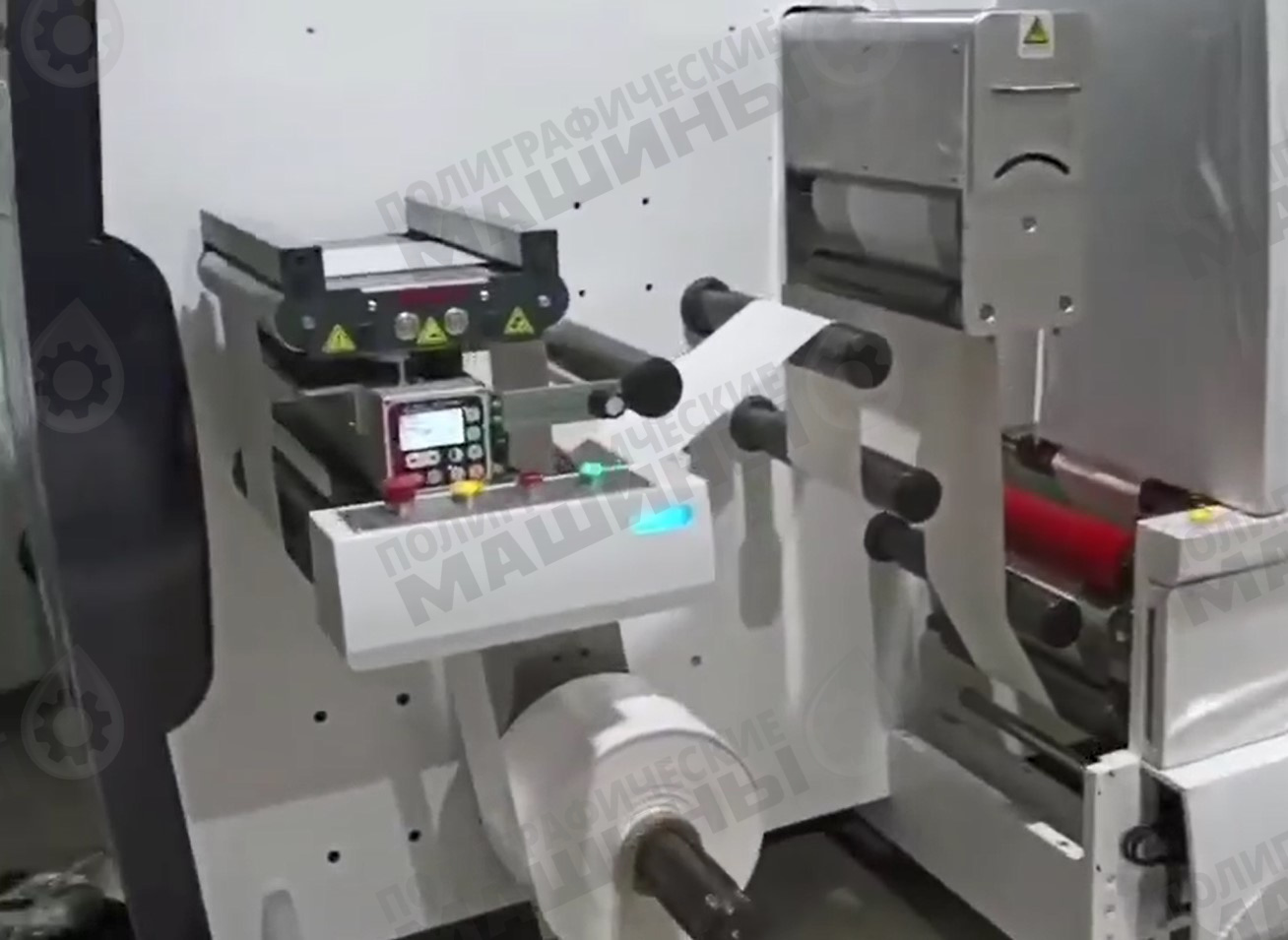

• Устройство автоматического равнения полотна EUDROW (ультразвуковой датчик): точность равнения +\- 0,15 мм;
• Опция: Антистатик;

Секции плоской высечки или эмбоссирования:

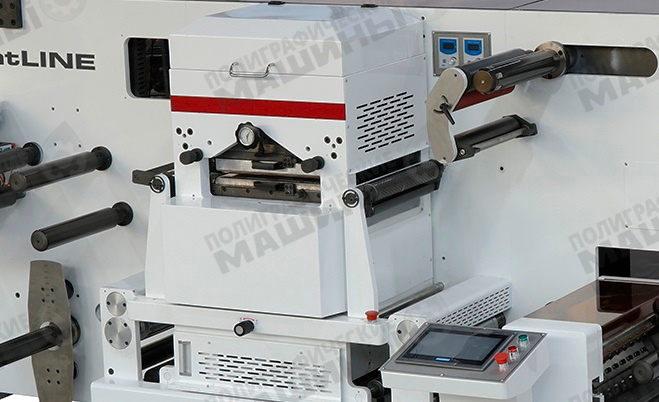

Секция плоской высечки/эмбоссирования на линии финишной отделки FlatLINE

Оснащение секций плоской высечки и тиснения FlatLINE:

• 4 сервопривода: протяжки до высечки, ход танцующего вала; привод пресс тиснения, протяжка после высечки.
• При наличии горячего тиснения – добавляется еще 2 сервопривода для контроля промотки фольги;

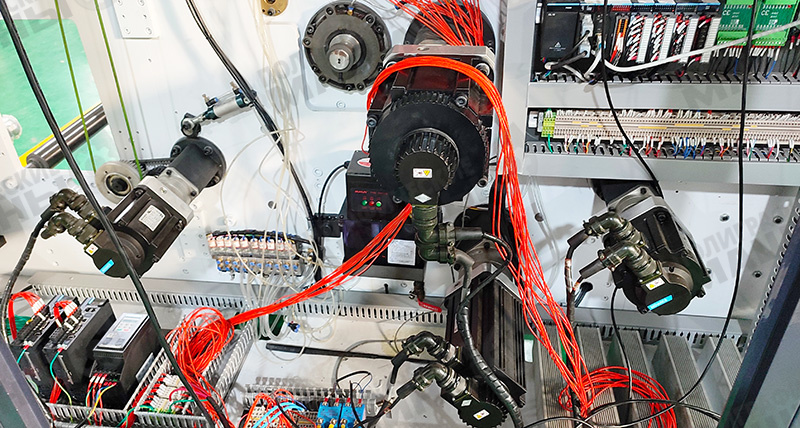

Четыре сервопривода линии плоской висечки и тиснения FlatLINE

• Быстросъемные сменные плиты заключки и противо-плиты – с быстрой фиксацией;

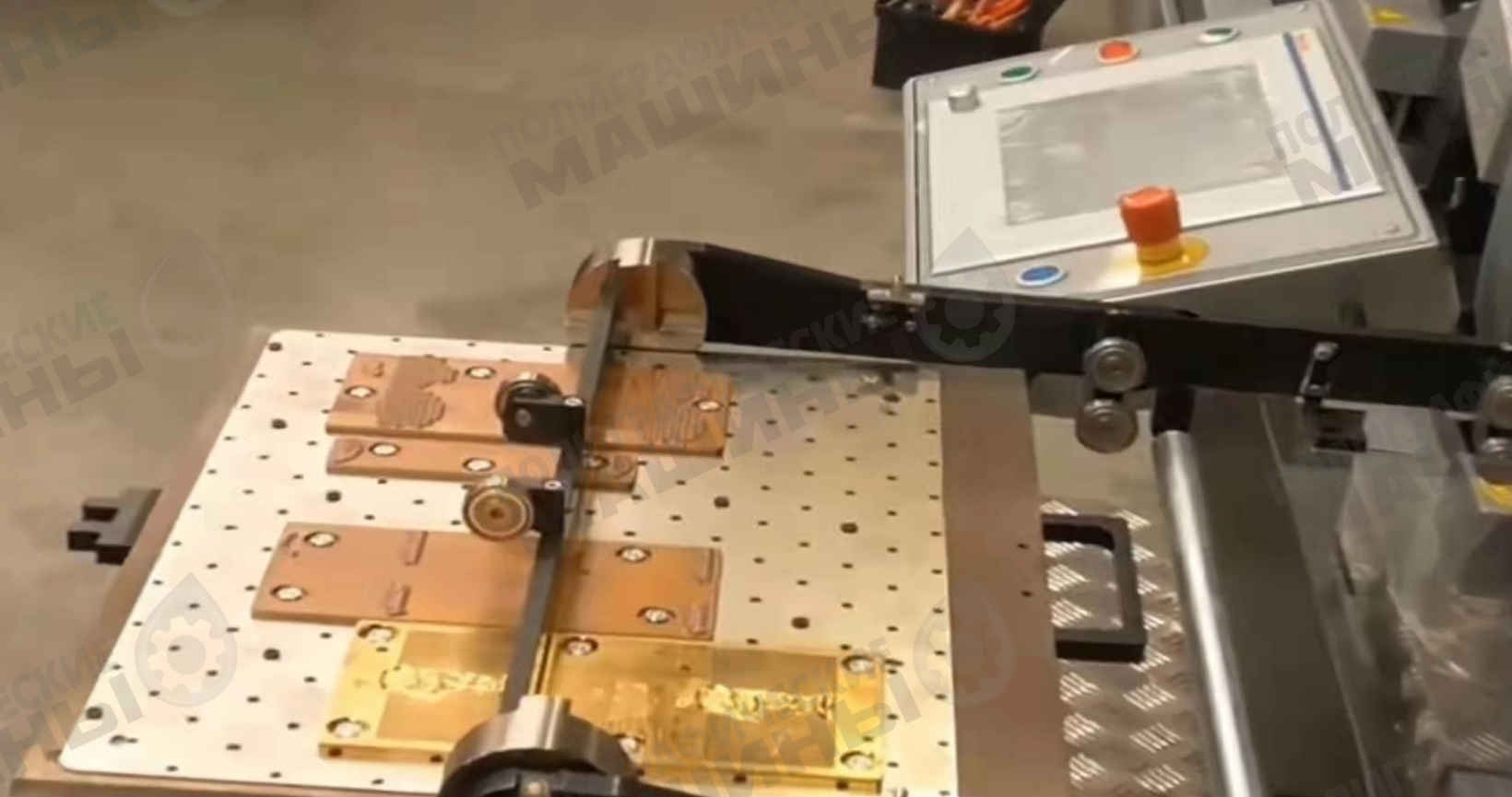

Плита крепления клише для тиснения фольгой / плоского фанерного штампа на машине FlatLINE

• Автоматическая приводка датчиком по печатной метке;

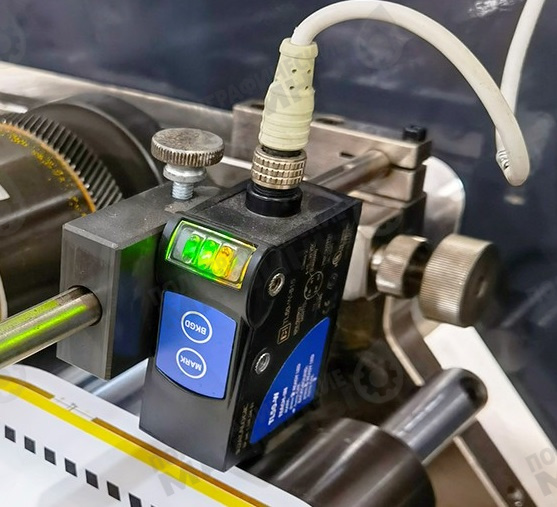

Датчик автоматической приводки по меткам перед секцией вырубки FlatLINE

• Микрометрическая приводка штампа;
• Регулировка давления высечки ручкой с манометром;

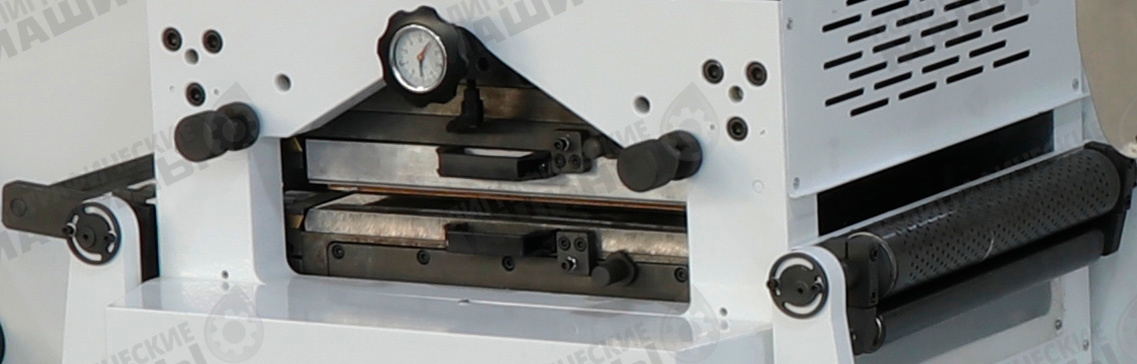

Ручка быстрой регулировки давления высечки на плоско-вырубной машине FlatLINE

 Секция горячего тиснения фольгой:

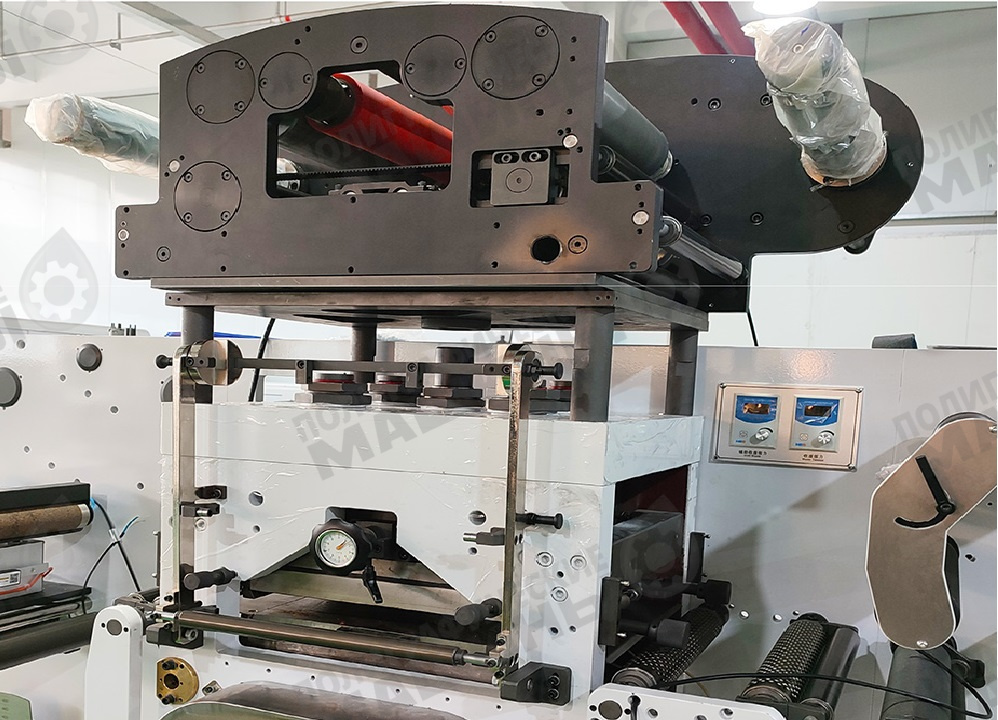

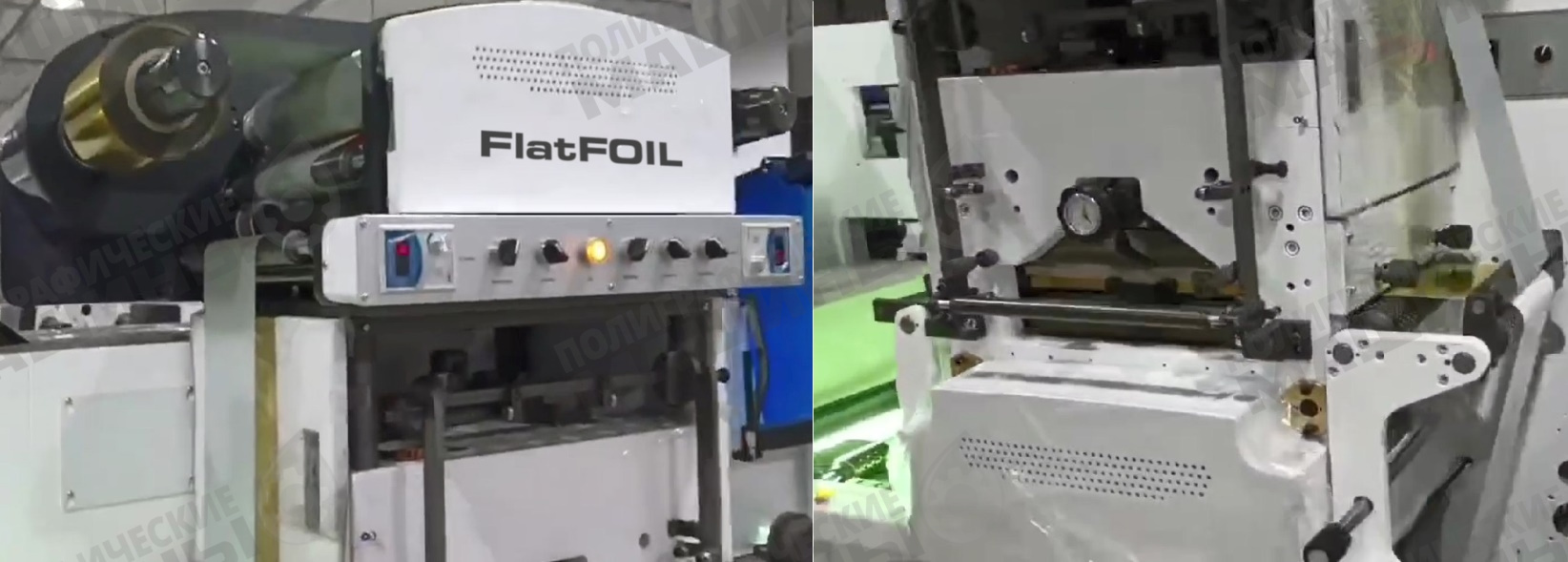

Сервоприводный модуль размотки фольго на линии финишной отделки FlatLINE

Отдельный пульт управления промоткой фольги на секции тиснения машины FlatLINE.

Макс. Диаметр размотки/намотки фольги: 350 мм

Секция намотки:

• Индивидуальный привод намотки;
• Максимальный диаметр роля: 800 мм;
• Стандартное количество шпинделей намотки: 1 ед., диаметр шпинделя с пневмозажимом: 76 мм;
• Система автоматического контроля натяжения полотна с магнитными муфтами – натяжение изменяется в зависимости от диаметра намотки;

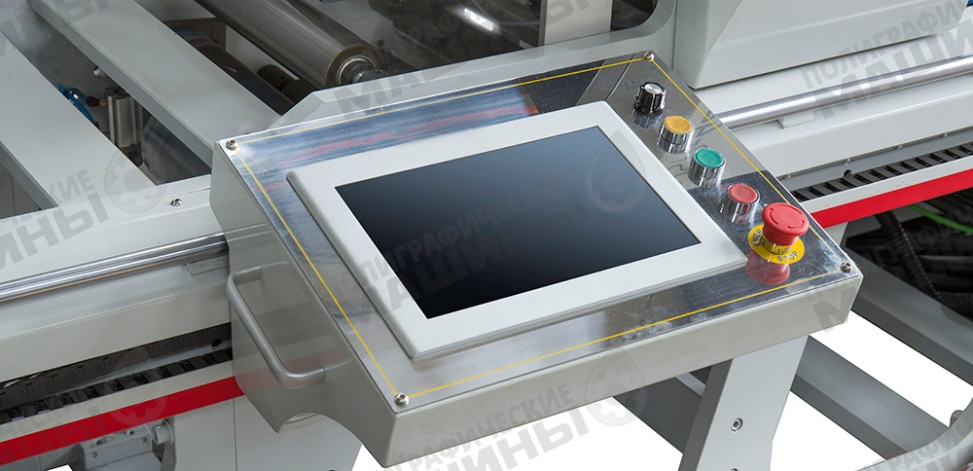

Главный пульт управления:

Главная панель управления конвертовальной машиной FlatLINE всегда находится там, где это удобно. Интерфес дисплея понятен и прост в использовании даже для неопытного оператора. Интерфейс переведен нами на русский язык.

• Перемещаемая на рельсах панель может быть использована оператором в любой точке машины;
• С панели оператор управляет печатными секциями, вытяжками и другими модулями машины;
• Машина оснащается модемом удаленной диагностики. Благодаря ему специалисты завода всегда могут подкорректировать настройки работы машины и определить неисправности;
• Интерфейс переведен на русский язык для удобства наших клиентов;

ОПЦИОНАЛЬНЫЕ ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ:

Секция продольной резки на ручьи:

• Стандартно оснащена 8-ю дисковыми ножами;
• Оснащена собственным насосом для вакуумного удаления обрези;
• Опция: Комплект для резки лезвийными ножами – 12 шт.;
• Опция: Комплект для резки пневмо-ножами – 5 шт.;
• Опция: автоматическая настройка положения ножей;

Секция ротационной рубки в лист с конвейером:

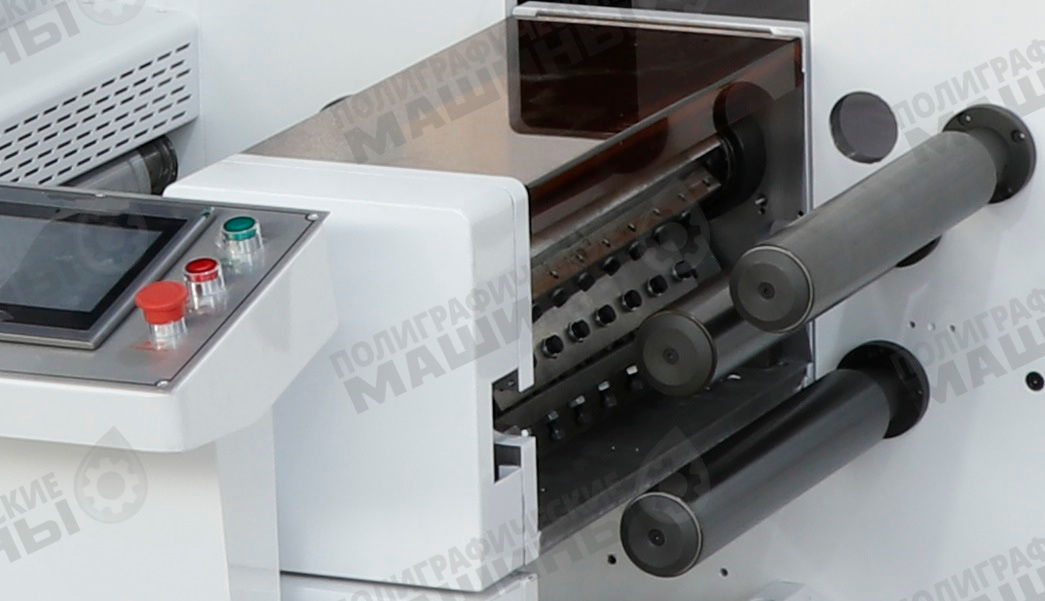

Секция ротационной высечки финишной линии FlatLINE с вращающимися ножами

• Сервопривод секции рубки;
• Автоматическая приводка по датчику;
• Приемный конвейер;

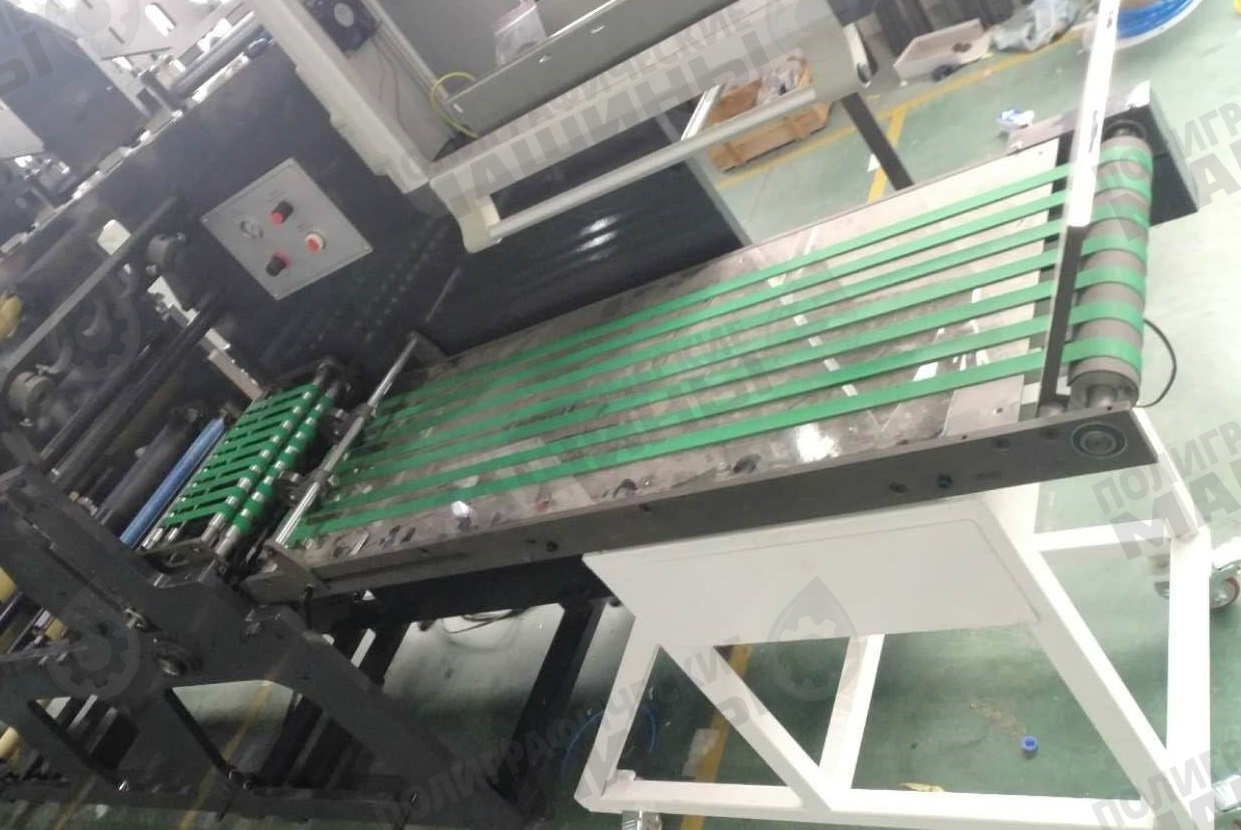

Опционально FlatLINE может быть оснащена дополнительной секцией рубки в лист с выводным конвейером

С машиной будет поставлено:

• Набор инструмента для работы с машиной;
• Руководство по эксплуатации и техническому обслуживанию оборудования

Примеры наших инсталляций:

02/05/2024 ЛИНИЯ ОТДЕЛКИ ЭТИКЕТКИ FLATLINE-370 УСТАНОВЛЕНА В КРАСНОДАРСКОМ КРАЕ

Технические характеристики:
