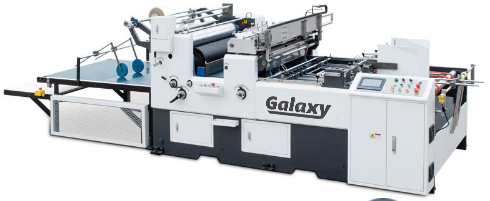

Автоматическая машина вклейки окошек
GALAXY 1080-2C
2 потока
Видео - обзор:
Машина предназначена для выполнения большого перечня операций при производстве картонной упаковки:
- заклейка окошек в картонной упаковке;
- приклейка окошек с промежуточным резом и перфорацией;
- приклейка внутреннего лайнера (подкладки) картонной коробки;
- приклейка пакета внутрь картонной коробки, в том числе и формирование пластикового пакета;
- приклейка отрывной полосы для картонной упаковки;
- приклейка картонных ручек;
- другое.
GALAXY-1080C – автоматическая окошковклеивающая машина, способная работать в 2 потока для максимизации эффекта от производительности машины.
Особенностью машин является использование технологий идентичных известным немецким маркам: Сервопривода позиционирования и размотки пленки, Выдвижная клеевая секция для полного удобства обслуживания, Полная защита барабанов и других частей машины от разбрызгивания и протечки клея.

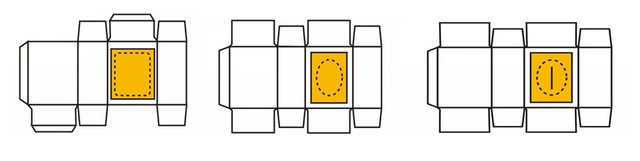

Доступные виды окошек:
ПОДРОБНОЕ ОПИСАНИЕ:

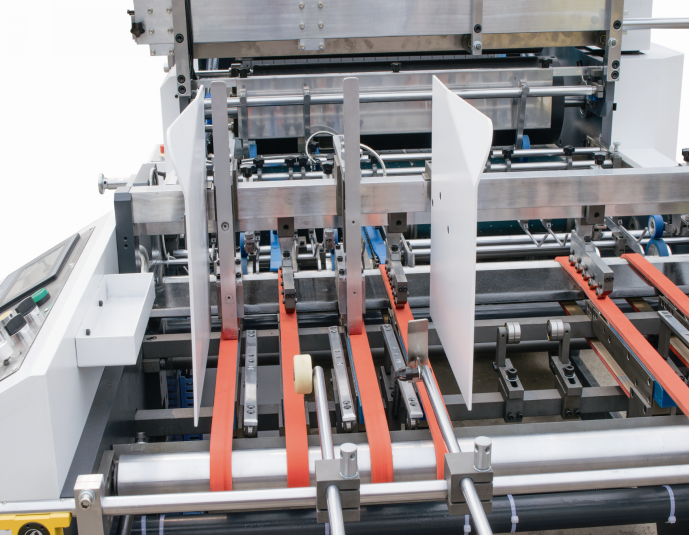

1. Самонаклад:
- Работа в 1 или в 2 потока;
- Безостановочная дозагрузкой сверху;
- Обеспечивает стабильную подачу широкого спектра материалов от коробочного картона 200 г/м.кв до 5 мм гофрокартона

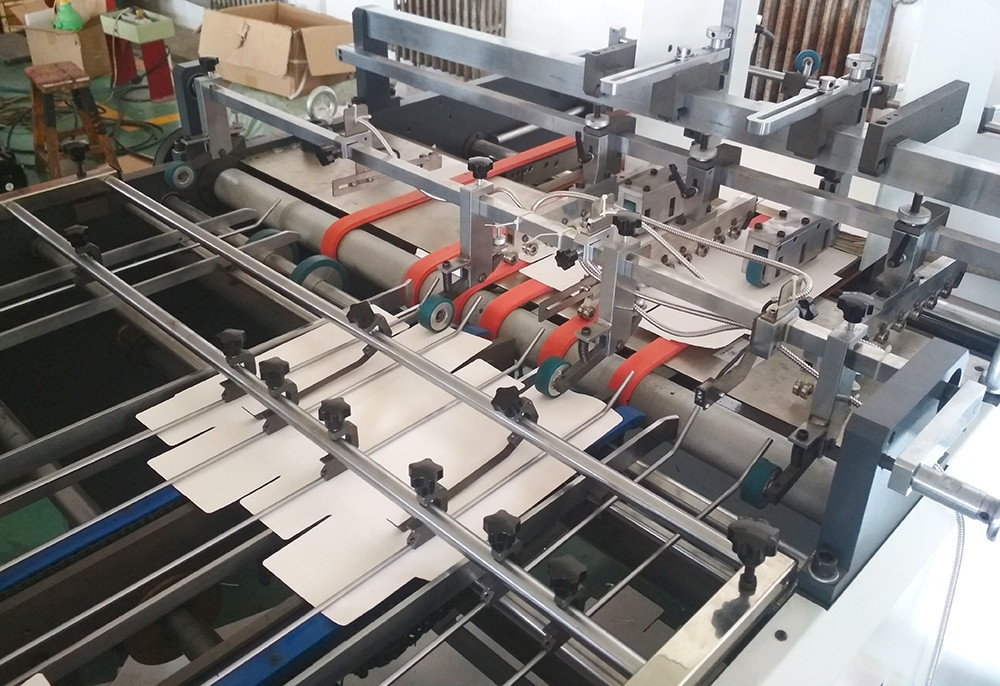

2. Транспортер:
- Приводка и правильный цикл хода заготовок;
- Оснащен английским цепным приводом RENOLD;
- Продвижении заготовок по конвейеру толкателями = полный контроль независимо от типа материала;
- Способен обеспечить проводку сверхмалых заготовок длиной до 100 мм

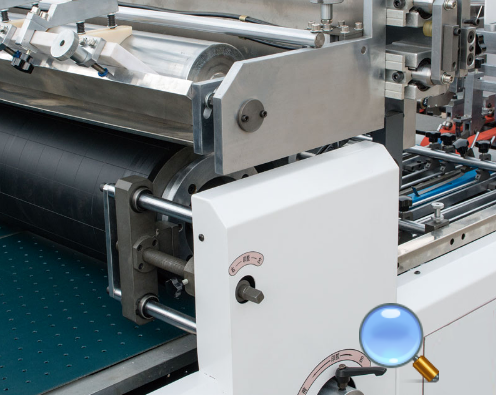

3. Выдвижная клеенаносящая станция:
- Выдвижная клеенаносящая секция – это удобство обслуживания и быстрота приладки клеевой секции – как у лучшего немецкого бренда;
- Клеенаносящий вал большого диаметра из нержавеющей стали работает в паре пластиковым ракелем, и боковыми пластиковыми щечками;
- Зональный накат клея – это технология, которая позволяет сократить потери клея, его высыхание и время на мойку секции. Оператору достаточно выдвинуть секцию, подставить вниз ведро с водой, откинуть ракеля, быстро пройтись влажной тряпкой – и клеевая секция чиста.
- Клеевая секция оснащена экранами, защищающими другие части машины от разбрызгивания и протечек;
- Клеенаносящий вал имеет собственный привод и продолжает вращение при остановке машины – для сохранения вязкости клея и предотвращения его засыхания;

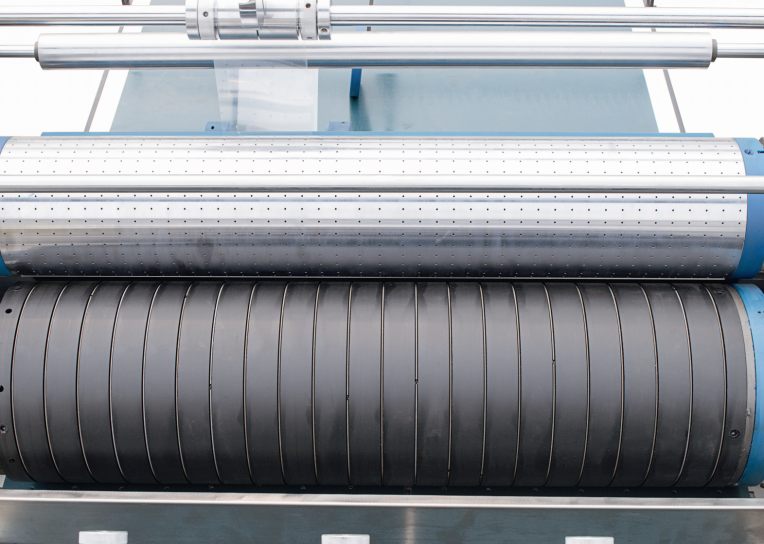

4. Формный барабан:
- Умная» запрессовка формного барабана – по сигналу датчика о поступлении заготовки на вакуумный конвейер;
- Быстрое опускание/поднятие формного барабана за счет использования пневмо-цилиндров;
- Регулировка положения клеенаносящего вала во всех направлениях: влево/вправо и вверх/вниз;
- Удобство точной приводки форм с контуром проклейки на сегментированном барабане большого диаметра;
- Благодаря «умной» системе запрессовки риск попадания клея на вакуумный ремень сводится к минимуму.
5. Вакуумный транспортер:
- Деленный на 2 потока вакуумный ремень транспортера обеспечивает точную проводку заготовки по всем станциям окошковклеивающей машины;
- Широкие и толстые ремни устойчивы к износу и имеют долгий срок эксплуатации;
- Сила вакуума регулируется оператором с помощью специального устройства;
- Доступна регулировка вакуумных зон в зависимости от формата заготовки;

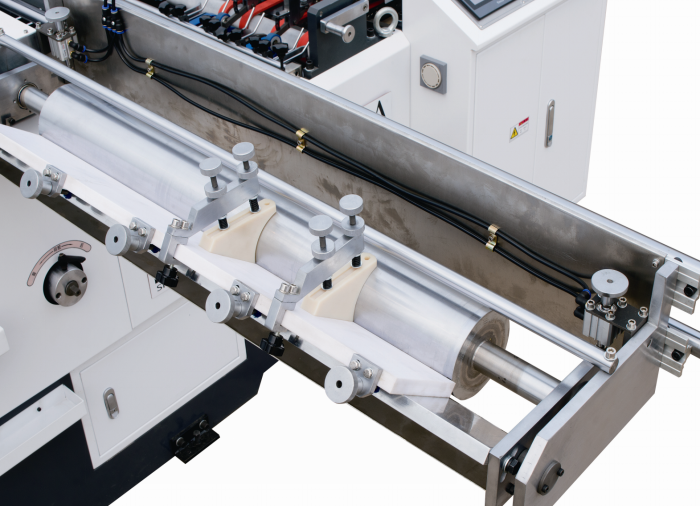

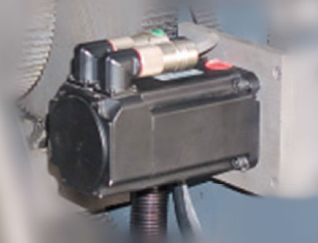

6. Сервоприводная размотка пленки:
- Высокая точность протяжки пленки гарантируется за счет использования сервопривода – как на лучших современных европейских машинах;
- Благодаря использованию сервопривода достигается впечатляющая точность резки пленки в размер – до 0,5 мм;
- Оператор задает длину рубки пленки с сенсорного монитора системы управления, а не используя механические настройки с помощью инструментов;
- Сервопривод и компьютерная настройка рубки пленки – сокращают время переналадки на 50%.

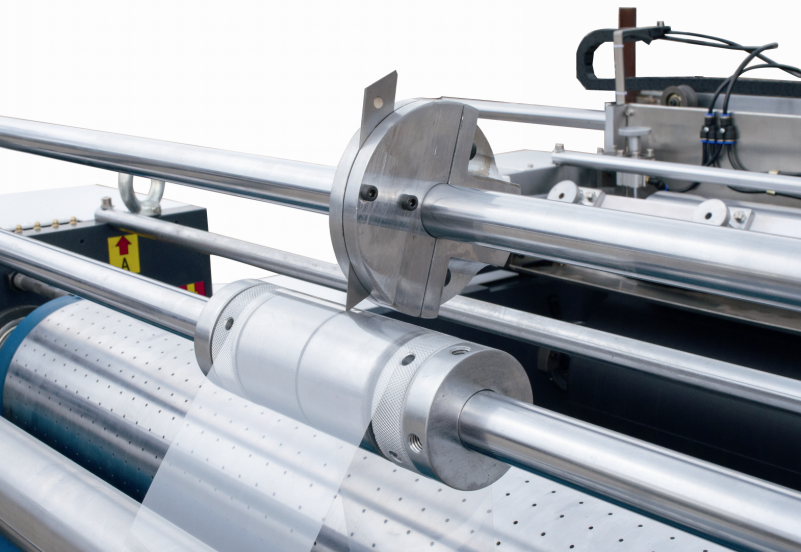

7. Ротационная рубка и позиционирование пленки:
- Толстостенный стальной вакуумный барабан ротационной рубки обеспечивает точную работу окошковклеивающей машины GALAXY на долгий срок;
- Барабан идеально сбалансирован и посажен на мощные игольчатые подшипники имеющие практически пожизненный срок службы
8. Секция нанесения надреза для коробок с салфеками (Опция):
- Может наноситься в виде сплошного разреза, либо в режиме прерывистой перфорации;
- Режим и длина реза легко регулируются оператором
Технические характеристики
GALAXY-1080C |
Работа в 1 поток (1 заготовка на барабан) |
Работа в 2 потока (1 заготовка на барабан) |
Макс. формат заготовки |
1080×650 мм |
460×650 мм |
Мин. формат заготовки |
100×100 мм |
100×100 мм |
Макс. размер окошка |
780×450 мм |
450×450 мм |
Мин. размер окошка |
40×40 мм |
40×40 мм |
Плотность коробочного картона |
200-1000 г/м.кв. |
200-1000 г/м.кв. |
Толщина гофрокартона |
до 4 мм |
до 4 мм |
Толщина пленки |
0.05-0.25 мм |
0.05-0.25 мм |
Макс. скорость работы |
10’000 шт/час |
16’000 шт/час |
Мощность |
10 кВт |
10 кВт |
Электропитание |
380В, 50 Гц |
380В, 50 Гц |
Вес |
3.0 т |
3.0 т |
Габариты (ДхШхВ) |
4958×1960×1600 мм |
4958×1960×1600 мм |
