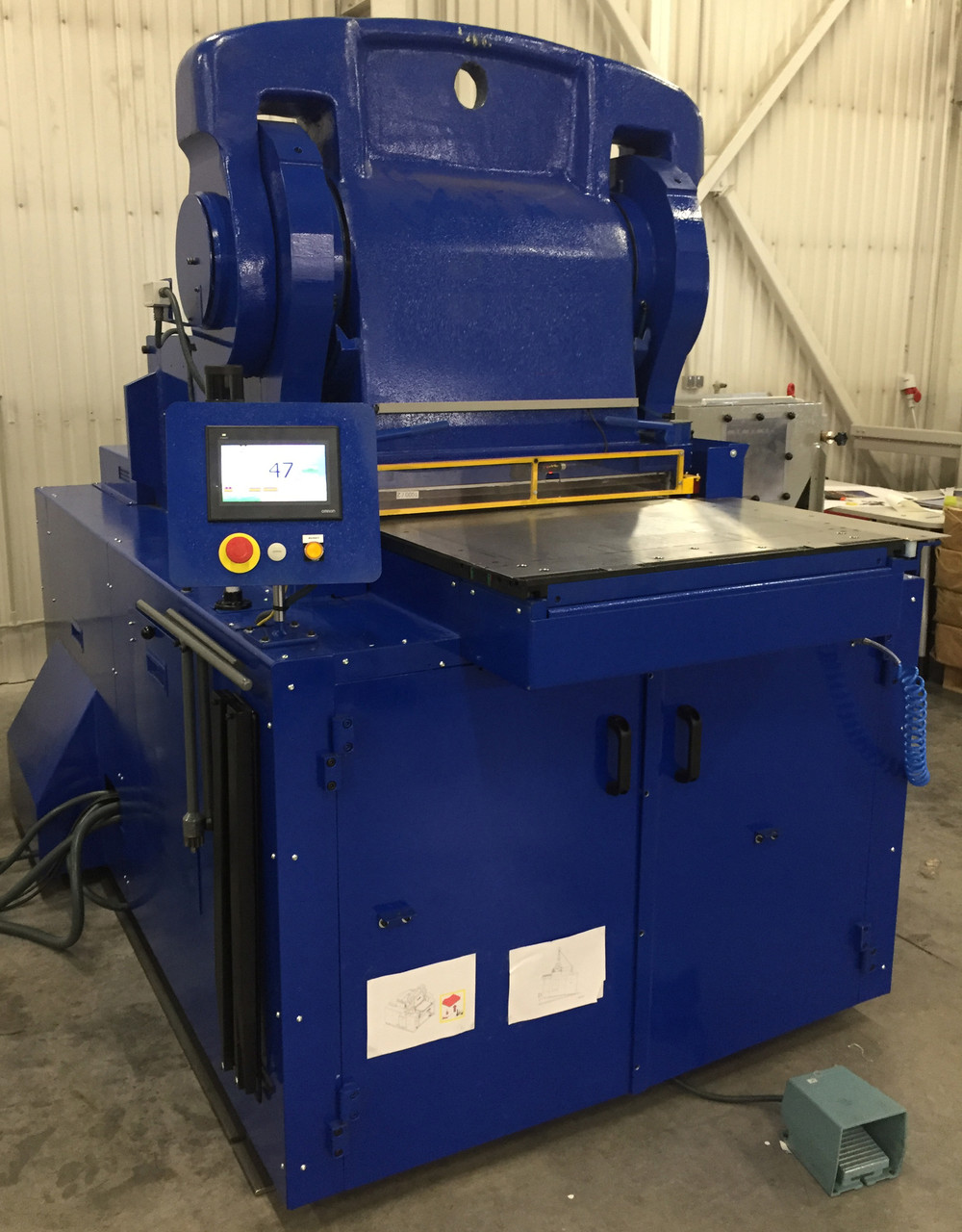

Полуавтоматический пресс для вырубки пазлов
PUZZLE-MASTER TVE 53х73


Вырубщик пазлов с автосъемом листа
PUZZLE-MASTER TVE 53х73к BOXXER-800A на 1 поток с сервоприводами



Видео-обзор:

Полуавтоматический пресс PUZZLE-MASTER TVE 53х73 предназначен для получения пазлов с максимально чистыми и ровными краями. Чистую и ровную вырубку способно только обеспечивает высокое давление пресса – 600 тонн.

Важнейшим требованием к подобным вырубным прессам является их полная безопасность для оператора. На PUZZLE-MASTER TVE 53х73 оператор укладывает лист на безопасный рабочий стол по предварительно выставленным упорам. После чего, стол задвигается в горизонтальной плоскости в зону вырубки. Паз, в который задвигается стол закрыт защитным барьером безопасности. При сработке барьера и стол, и пресс будут моментально заблокированы и остановлены.


Рабочая платформа вырубного пресса для пазлов PUZZLE-MASTER TVE 53х73. Стол оснащен передними и боковыми упорами для точной приводки листа по верному углу. ИК-барьеры безопасности OMRON предотвратят случайное попадание рук в опасную зону вырубки.



Пресс использует стандартные фанерные штампы и систему их крепления в рамке-заключке аналогичную автоматическим штанц-прессам. Высота ножей в штампе универсальная – 23,8 мм. Так же, как и на автоматических вырубных прессах, PUZZLE-MASTER TVE 53х73 оснащается сменными вырубными пластинами

После вырубки лист сбрасывается на выводной конвейер.


Приемный конвейер пресса для вырубки пазлов PUZZLE-MASTER. На него сбрасывается лист после вырубки

Пресс оснащен современной сенсорной панелью управления. Конфигурация интерфейса зависит от оснащения машины


Тач-скрин дисплей управления пресса для вырубки пазлов PUZZLE-MASTER.



Опционально пресс может быть оснащен следующим оборудованием:

- Дополнительным выводным конвейером;
- Стакером-укладчиком в стопу;
- Устройством снятия рамки облоя;


Удаление рамки облоя пресса для пазлов PUZZLE-MASTER

- Базовым модулем автоматической выбивки;

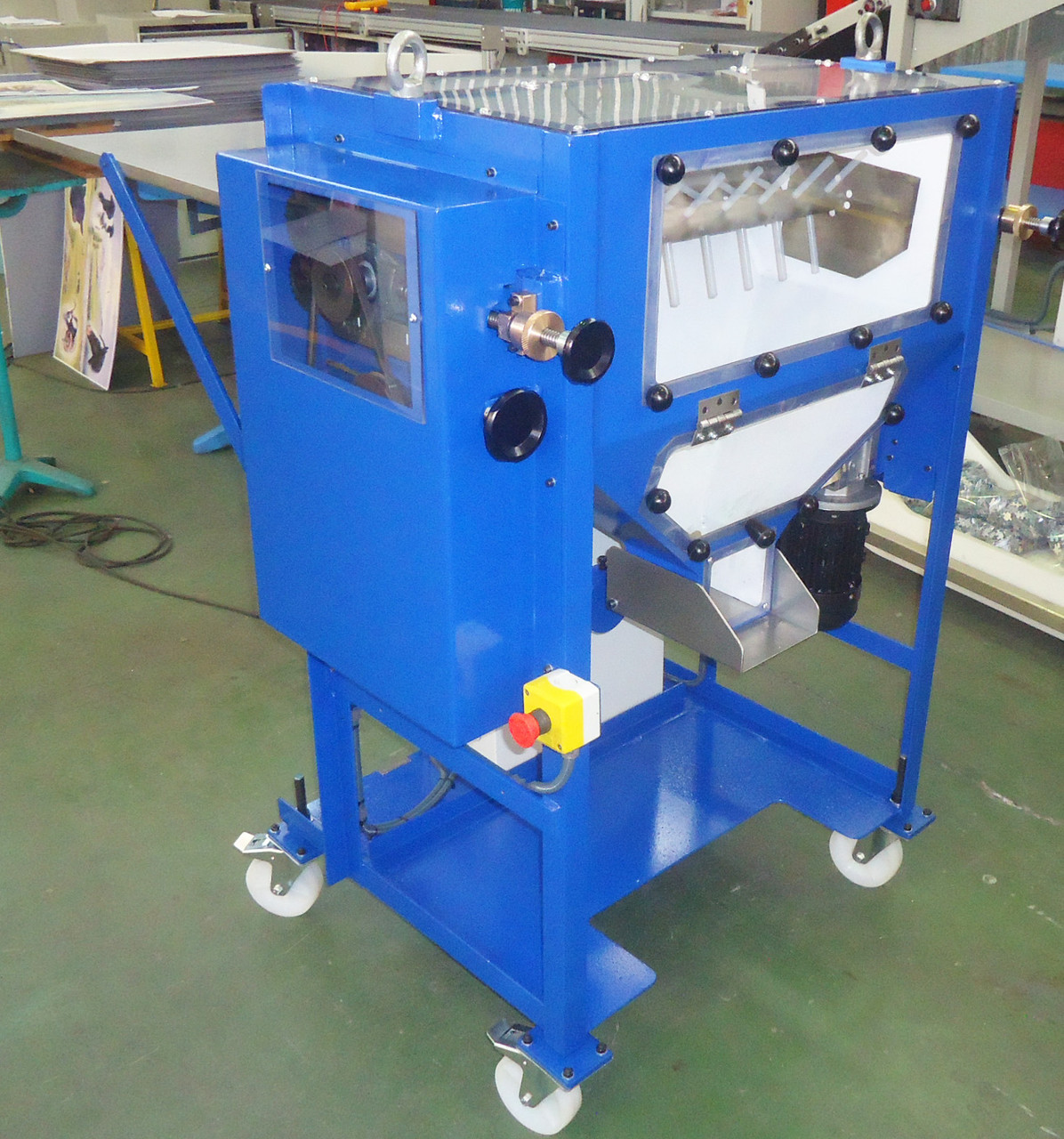

Простой и надежный модуль выбивки пазлов для пресса PUZZLE-MASTER. Может работать как в линию



- Модулем автоматической выбивки с упаковкой и запайкой в пластиковые пакеты;

Автоматическая выбивка с упаковкой и запайкой пазлов в пластиковые пакеты для вырубщика пазлов

- Секционными конвейерами для инспекции и обнаружения пропавших пазлов;
- Видео-инспекцией для обнаружения пропавших пазлов;

- Автоматическим податчиком листов.


Автоматический податчик листов для пресса вырубки пазлов PUZZLE-MASTER





ОСОБЕННОСТИ:

  • Ручной наклад + автоматический съем листа после вырубки на конвейер
  • Давление 600 тонн
  • Производительность до 1200 листов в час
  • До 500 пазлов на лист
  • Опционально: приставная автоматическая выбивка пазлов с приемкой в коробку
  • CE-соответствие
  • Полная безопасность рук оператора

Тип пазлов:

МОНТАЖНАЯ СХЕМА С АВТО-ВЫБИВКОЙ:



СТАНДАРТНОЕ ОСНАЩЕНИЕ:

  • Пневматическая муфта и тормозной блок, включая предохранительный клапан.
  • Пневматический предохранительный тормоз для махового колеса.
  • 2 режима работы: удар без выдержки и с выдержкой 0-5 секунд.
  • Защитный барьер для рук.
  • Лампа безопасности.
  • Автоматическая централизованная система смазки для подвижных частей пресса.
  • Одна вырубная пластина из закаленной стали 53-55 HRc.
  • Одна рамка-заключка для крепления штампа.
  • Одна пластина из нержавеющей стали для приводки высечки.
  • Без компрессора.
  • Счетчик листов.
  • Микрометрическая система регулировки давления с обеих сторон машины.
  • Платформа оператора может быть предложена в соответствии с заказанными опциями.
  • Комплект инструмента.
  • Инструкция по эксплуатации, каталог запчастей и принципиальная схема.
  • Документы о соответствии и знак соответствия нормам CE.
  • Высота ножей в штампах: с 23,8 мм – обычный штамп на фанерной основе



Технические характеристики
Максимальный размер листа 530х730 мм.
Максимальный размер зоны высечки 530х730 мм.
Внутренний размер заключки 530х730 мм.
Давление 600 тонн на метр (17 тонн на дм2).
Мощность вырубки до 500 пазлов на удар
Макс. механическая скорость до 1200 л/час
Нормальная рабочая скорость 600 л/час
Наклад листа Ручной наклад листа по упорам на столе
Подача стола в область высечки Механическая - рычагом
Съем листа Автоматически на конвейер
Мощность гл. мотора 11 кВт
Требуемая мощность компрессора 1,5 кВт минимум
Электропитание 380В, 3 фазы, 50 Гц
Расход сжатого воздуха 0,43 дм3/удар
Габариты ДхШхВ 2600х1400х1900 мм
Вес 500 кг
