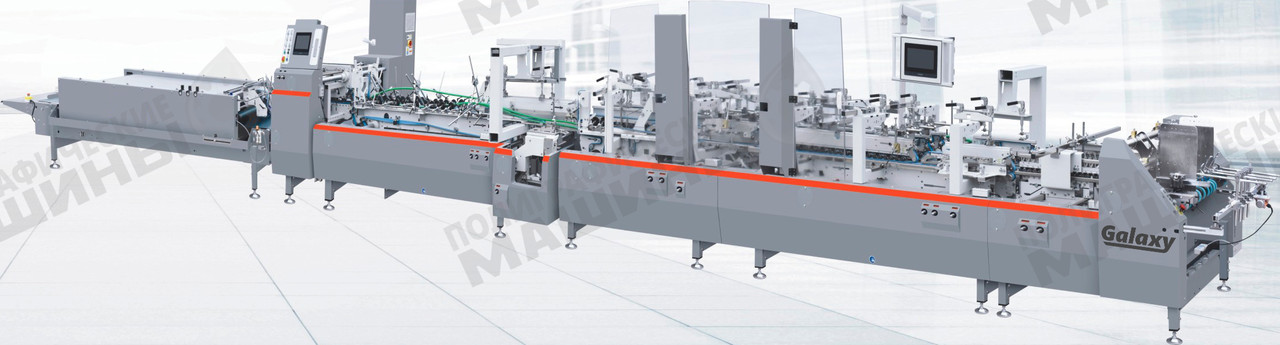

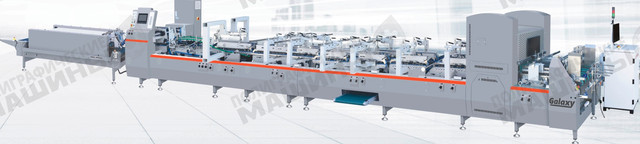

Универсальная фальцесклеивающая машина GALAXY-800 Supreme C4/6





Универсальная фальцесклеивающая машина

GALAXY-800 Supreme C4/6,

До 400 м/мин, равнение, предфальцовка, самораскладное дно, конверты для картошки-фри, рыбы и колготок,

лотки на 4 угла и на 4 угла с крышкой (6 углов)









Монтажная схема фальцевально-склеивающей машины GALAXY 800 Supreme C4-6



400м/мин – это максимальная механическая скорость достижимая на холостом ходу. Реальная скорость работы зависит от многих факторов:

• физические способности операторов принимать готовые коробки,
• толщины бумаги и ее плотности,
• размера заготовок,
• формы заготовок,
• качества высечки и биговки/перфорации заготовок;
• качества, вязкости и схватываемости клея;
• условий внешней среды в цеху и других факторов, имеющих влияние на заготовки и работу машины.





Подробное описание:

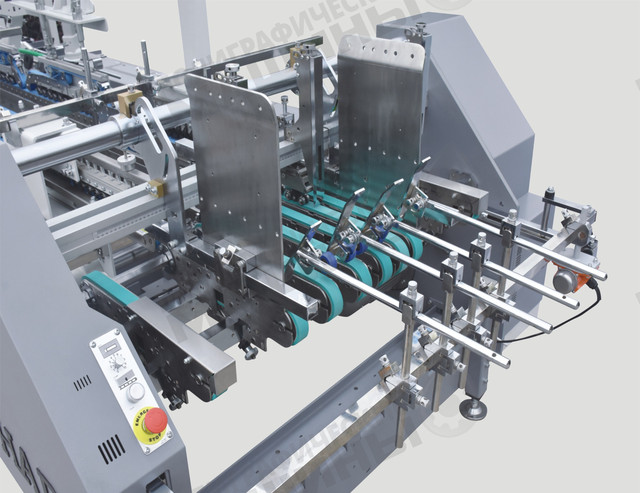

Самонаклад фальцесклеивающей машины Galaxy-800 Supreme с 8-ю быстросъемными ремнями и вибромотором



1.    8 высококачественных подающих ремней из японской резины Nitta с высокой протягивающей способностью обеспечивают легкую настройку и четкую работу самонаклада.

2.    Стандартно самонаклад оснащается отдельным приводом с микрорегулировкой скорости для более тонкой регулировки зазора между заготовками коробок.

3.    Пуск/Стоп самонаклада может управляться удаленно оператором посредством беспроводного пульта.

4.    Опускание и подъем передних отделяющих упоров и двух боковых упоров удобно регулируются барашками. Это ускоряет настройку самонаклада и повышает удобство работы оператора.

5.    Настройка боковых упоров и передних упоров по ширине выполняется быстро и легко.

6.    Задние держатели стопы с регулируемым вылетом поддерживают стопу заготовок и обеспечивают их четкой отделение и подачу. Оснащены колесиками для более четкого разделения заготовок.

7.    Вибросистема с электро-приводом позволяет четко отделять заготовки одну от другой в стопе и обеспечивать подачу заготовок непрерывным потоком.

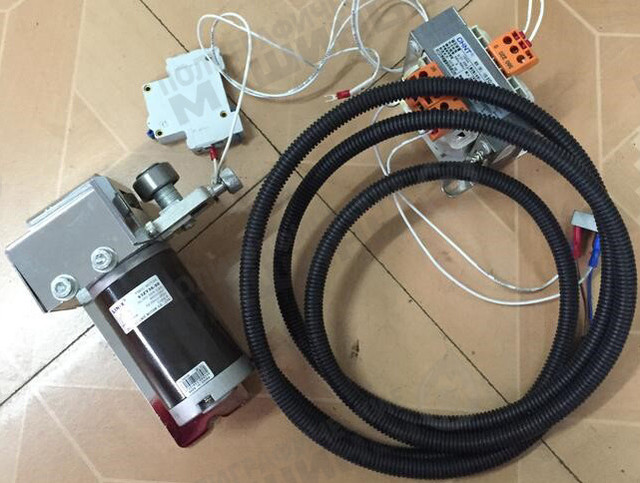

8.    Вибросистема с пневмо-приводом (Опция). Более долговечная и позволяет регулировать уровень амплитуды вибраций более четко под разные материалы.

9.    Вакуумные ремни самонаклада для улучшения подачи заготовок из микро-гофрокартона (Опция).







Стандартная секция равнения фальцесклеивающей машины Galaxy-800 Supreme с электро-приводом опускания кнопками.



Секция равнения позволяет добиться идеального совмещения склейки по боковому клапану и значительно снизить количество брака.







 Удлиненная – до 2,3 м, просторная, секция предварительной фальцовки позволяет с удобством настроить машину на нужный вам сгиб и разместить в ней дополнительное оборудование:

- клеевые сопла для верхней проклейки;

- аппликаторы двустононнего скотча и отрывной ленты;

- модули для формирования клапана «гармошкой»: Z-fold;

- крючки для загибки поперечных клапанов;

- верхние протяжные конвейера могут быть сняты или заменены на короткие;

- и т.д.



В стандарте машина оснащена 3-мя линиями конвейерной протяжки в секции пред-фальцовки. 3-я, средняя линия - для более надежной проводки заготовки и исключения ее перекоса.



Нижний левый ремень имеет увеличенную ширину для предотвращения оставления следов протяжки на чувствительных материалах коробки



Стандартно секция предфальцовки GALAXY-800 Supreme снащена:

- одним компактным модулем предварительной фальцовки на 180° (левым) по 1-му сгибу

- второй компактный модуль предварительной фальцовки на 180° (правый) - для коробок с 2-мя параллельными стенками, конвертов и т.п. (Опция).

- одним ременным модулем пред-фальцовки на 135° по 3-му сгибу новой конструкции с удобной регулировкой по углу наклона.

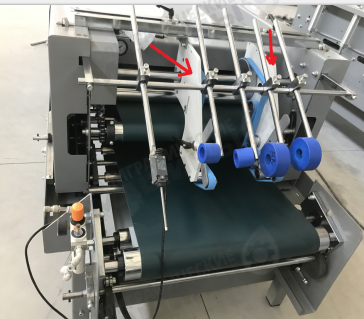

Новые модули формирования сгиба позволяют предварительно продавить сгибы коробки по линиям продольной биговки и, как следствие, обеспечить ее легкую раскрываемость до нужной формы на упаковочных автоматах.



Секция предварительной фальцовки на 180⁰ фальцесклейки Galaxy 800 Supreme



Секция предварительной фальцовки на 135⁰ фальце-склейки Galaxy 800 Supreme



1.    Верхняя часть роликовых протягивающих модулей оснащена телескопическими регулировками. Как результат – оператор очень легко и быстро может запрессовать или отжать нужную линию протяжки. Это способствует быстрой переналадке всей машины с тиража на тираж.

2.    Устройство очистки клапана фрезой, шлифует клапан абразивным роликом для более эффективного склеивания (Опция).

Устройство фрезирования клапана GALAXY-800 Supereme счищает краску, лак или частично пленку с поверхности проклеиваемого клапана

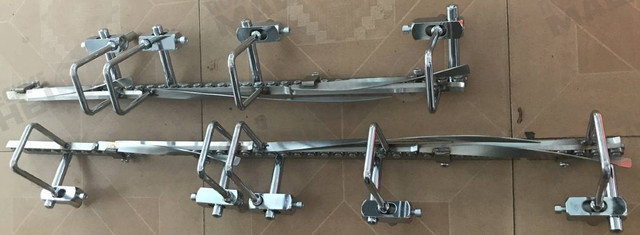

  СЕКЦИЯ ЗАГИБА ДНА САМОРАСКЛАДНЫХ КОРОБОК (3-точки) загибателями (крючками)



Секция загибки дна крючками для коробок с самораскладным дном (3 точки склейки) на Galaxy 800 Supreme



Секция позволяет складывать донные клапана самораскладных 3-точечных коробок с помощью эластичных крюков против хода заготовки

1.    Конструкция с конвейерными протяжками в 3 ручья. Большое пространство создает оператору все удобства для легкого монтажа подгибающих донный клапан крючков. Устройства имеют понятный и легкий механизм крепления 2.    Секционная конструкция верхней протяжки оснащена телескопическими регулировками верхних протяжных конвейеров по высоте, как и в секции предварительной фальцовки. 3.    В этой секции возможно размещение дополнительного оборудования для изготовления нестандартных коробок: ·         поперечной кассеты для изготовления конвертов для колготок, картофеля-фри, CD-дисков, рыбных конвертов и т.п. с поперечной фальцовкой переднего клапана; ·         поворотного модуля для заготовок на 90° с дальнейшей их дофальцовкой;

·         клеевых сопел для верхней проклейки и аппликаторов скотча;

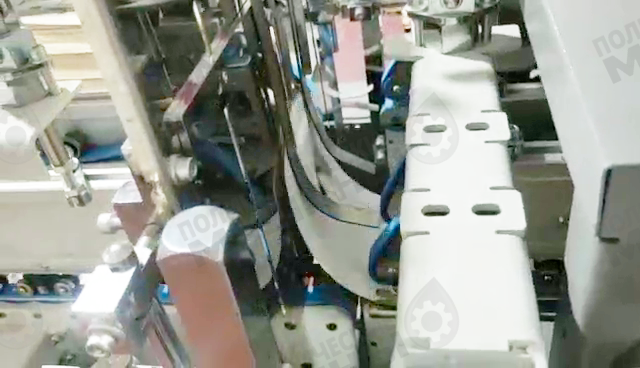

Секция ускоренной загибки дна Волной на Galaxy 800 Supreme позволяют в минимум в 2-3 раза увеличить производительность



Фальцовка поперечных клапанов «ВОЛНОЙ» – позволяет фальцевать поперечные клапана не снижая скорость протяжки заготовок.

Траектория движения клапана при его загибке старым методом - «крючком», требует низкой скорости прохождения заготовки. Клапан должен зацепиться за крючок, поднять его, согнуться и, согнувшись, высвободиться из крючка.  Если скорость будет слишком высокой – то клапан будет деформироваться, ударяясь о крючок, рваться. Заготовки будут застревать и блокировать протяжку всего потока. Поэтому производительность при работе с крючками сильно снижается. Кроме того – возможно царапанье заготовок при контакте с крючком.

«Волна» получается за счет подъема одной части протяжки в линии (пара из одного верхнего и одного нижнего конвейеров) на 2-3 см вверх по сравнению с уровнем предыдущей протяжки. Т.о. получается «волна». Теперь, при подъеме ведущего края заготовки (поперечного клапана) на гребень этой волны клапан выступает под углом в месте разрыва двух верхних протяжек.  При дальнейшем движении заготовки вперед выступающий клапан упирается в ремень верхней протяжки и начинает загибаться в противоположном ходу заготовки направлении. Место загиба попадает между нижним и верхним ремнями протяжек и окончательно складывается в противоход заготовке. Такой способ фальцовки позволяет намного быстрее и бережнее складывать донные и другие поперечные клапана. Производительность изготовления 3-точечных коробок с самораскладным дном вырастает в 2-3, и более раз!



Для полного отказа от крючков для загибки дна, фальце-склеивающая машина должна быть укомплектована 2-мя секциями «Волна» вместо одной стандартной секции загибки дна.  Это добавит  1,5 метра к стандартной длине машины.

Возможна замена только на одну секцию «Волна». В этом случае часть клапанов будет загибаться крючками, расположенными в секции пред-фальцовки.







Секция предназначена для загибки коробок в виде открытого лотка с 4-мя углами (лоток с печеньем) или лотка с крышкой (коробка для пиццы). на 4 – 6 точеки склейки. Оснащена сервоприводами и системой датчиков для четкого контроля работы загибающих лопастей

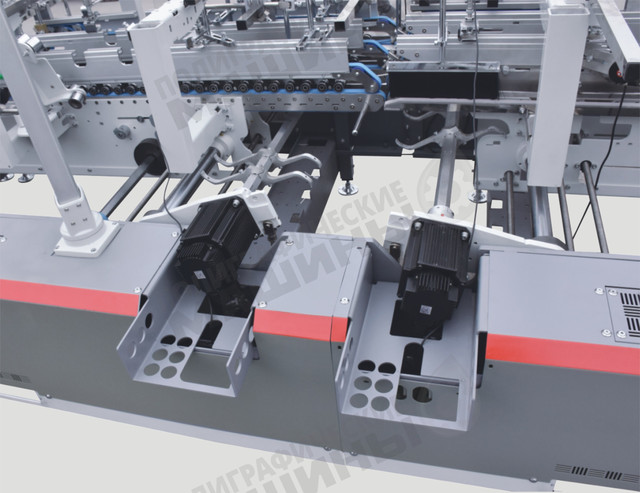

Механизм загиба хвостовых клапанов («Вертолет») разделен на 2 оси для лучшего контроля коробок различной конфигурации контролируется 2-мя сервоприводами.



Система «Вертолет»: цикл вращения лопастей загибателей контролируется сервоприводами



1.    Быстросъемная система крепления лопастей загибателей; 2.    2 режима работы загибателей: 1) загиб короткого клапана; 2) загиб длинного клапана (требуется больше времени для полного закрытия клапана и гашения инерции); 3.    Оси вращения загибателей 1) и 2) имеют индивидуальный привод; 4.    Секция оснащается фотодатчиками контроля загибки клапана; 5.    Цифровая регулировка цикла работы загибателей с дисплея управления.







Машина в стандарте 1-й (левой) нижней дисковой ванной большой емкости ( до 3,2 л с бутылкой)  либо 2-мя ваннами по 0,8 л (левой и правой) с нанесением холодного клея.

Ванна большой емкости имеет следующие режимы работы:

- без бутылки: емкость до 1,6 л;

- с бутылкой: емкость ванны 1 л + 2,2 л бутылка



Нижние клеевые ванны из нержавеющей стали имеют специальную конструкцию, препятствующую разбрызгиванию клея при работе на высоких скоростях:

·         Клеевой бак большой емкости позволяет долгое время работать без остановки;

·         Бутылки для непрерывного пополнения (Опция);

·         Клеевой бак легко и быстро достается для промывки;

·         Количество подачи клея имеет тонкие микро-регулировки.



При использовании 2-х нижних ванн (Опция) - они могут использоваться одновременно для проклейки коробок с двойными стенками.

Клеевая ванна большой емкости (левая) Galaxy -800 Supreme



Машина может быть дополнена форсуночной системой нанесения холодного клея HSS (Германия) или KQ (КНР) с 2-мя, 3-мя или более соплами (Опция).



Система нанесения клея соплами для Galaxy -800 Supreme









Финишная фальцовка и совмещение бокового клапана Galaxy-800 Supreme



1.         Стандартно оснащена 3-мя конвейерными протяжными механизмами.

2.         Новая конструкция выводных конвейеров позволяет смещать верхние протяжные конвейера и выводные ремни вперед-назад:

·         Это важно при работе с несимметричными и нестандартными коробками;

·      При работе с коробками с чувствительной запечатанной поверхностью или матовой ламинацией (чтобы ремни не оставляли следов на поверхности коробок). Отсутствие этих регулировок в более простых комплектациях фальце-склеивающих машин существенно уменьшает перечень доступных к изготовлению коробок.



Регулируемый по вылету верхний конвейер с современными регулировками натяжения Galaxy-800 Supreme



3.            Конвейера и ремни секции дофальцовки укомплектованы хорошим набором направляющих и боковых проводящих роликов разной формы (цилиндрические и конические) и наклона (90 градусов). Важно иметь возможность установки нужной силы прижима, наклона и высоты роликов в зависимости от типа материала и дизайна коробки.

4.            Индивидуальный привод с регулировкой скорости позволяет добиваться идеальной настройки совмещения клапана на секции длофальцовки

5.            В стандарте готова к работе с готовой коробкой шириной 35 мм

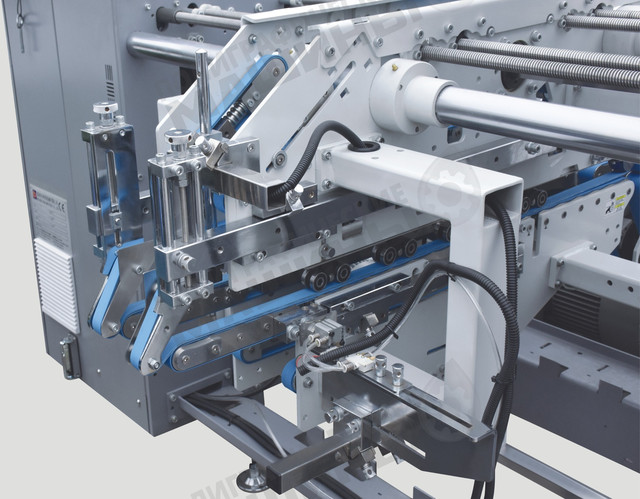

Выводная секция «тромбон» Galaxy-800 Supreme с удобными регулировками по вылету

Секция принимает собранную коробку, допрессовывает ее, ведет подсчет готовых коробок, и выкладывает их каскадом на обжимной конвейер.

Выводная часть имеет удобные регулировки по вылету и глубине. Это важный фактор для коробок различного размера и формы для их эффективной укладки на приемный конвейер без царапин и замятия.

Оснащен датчиками счета и пневмо-кикером разделения отсчитанного количества заготовок по партиям.

Разделение партий так же возможно осуществлять методом старт/стоп - с разрывами между партиями. При Старт/стоп работа линии замедляется на остановки, связанные с формированием разрывов.

Система разделения партий позволяет точно контролировать производительность машины и многократно облегчает труд операторов по подсчету и приемке готовых коробок.

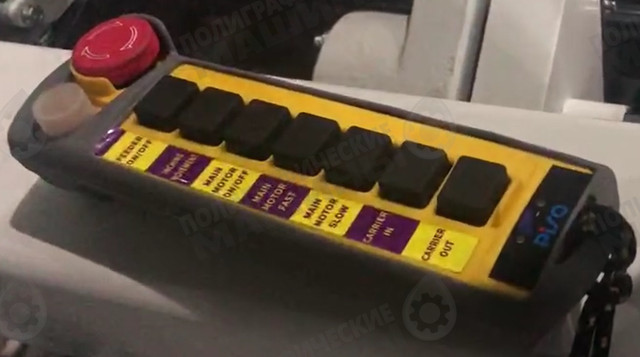

РУСИФИЦИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ с 2-мя дистанционными пультами





Сенсорная ЖКИ панель управления Galaxy-800 Supreme с пультом дистанционного управления



1.  С главной панели управления задаются основные параметры работы, работа поддува, скорость, подсчет и разделение партий и др.

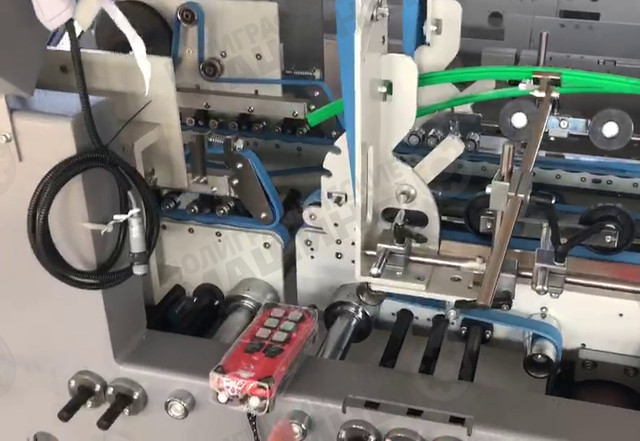

2.  С помощью дистанционного пульта оператору гораздо легче производить настройку машины на тираж, удаленно работая на каждом из участков фальцевально-склеивающей линии и контролируя как прямой, так и обратный ход, ход на толчках и т.п.. Это очень удобно и экономит массу времени при переналадках. Пульты оснащены магнитными держателями и легко крепятся на раму машины.

ПРИЕМНЫЙ ОБЖИМАЮЩИЙ КОНВЕЙЕР с регулируемым ПНЕВМО-ПРИЖИМОМ 4,2 М

Выводной обжимающий конвейер 4,2 м с пневматической регулировкой давления и возможностью смещения верхнего ремня вперед-назад  Galaxy-800 Supreme



Превмо-обжимной конвейер 4,2 м. Ремни обжимного конвейера имеют Пневмо-регулировки прижима и подвижную верхнюю часть конвейера для настройки выклада на разную длину и толщину готовой коробки.

1.     2 скоростных режима работы обжимающего конвейера: Автоматический и Ручной;

2.     Автоматический – задается определенный нахлест коробок, Скорость работы конвейера синхронизирована со скоростью работы. Прокрутка конвейера начинается только когда сенсор на входе получает сигнал о появлении первой заготовки.

3.     Ручной режим – конвейер движется с постоянной заданной скоростью, независимо от скорости работы машины.

4.  Опционально может быть оснащен дополнительным вспененным мягким вспененным ремнем обжима для чувствительных к царапинам поверхностей.

5.  Машина оснащается направляющими колесами для гашения инерции вылетающих из «тромбона» коробок.

6. Верхний ремень конвейера смещается вперед-назад, для эффективной приемки коробок разной длины.

7. регулируется наклон ремня на входе в конвейер для подстройки под разные типы коробок.



ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ:



Вибросистема с пневмо-приводом.

Позволяет регулировать уровень амплитуды вибраций более точно под разную плотность материалов. Это позволяет добиться более четкого разделения заготовок при подаче из тяжелой, высокой стопы.

Пневматический вибропривод самонаклада для удобной настройки на материалы разной плотности GALAXY 800 Supreme



Вакуумные ремни самонаклада

Вакуумные ремни с возможностью индивидуальной регулировки, возможностью установки вакуума



Устройство очистки клапана плазмой на 1,2 или 3 сопла:



Модуль очистки клапана плазмой для GALAXY 800 Supreme



2-й (правый) компактный модуль предварительной фальцовки на 180°.

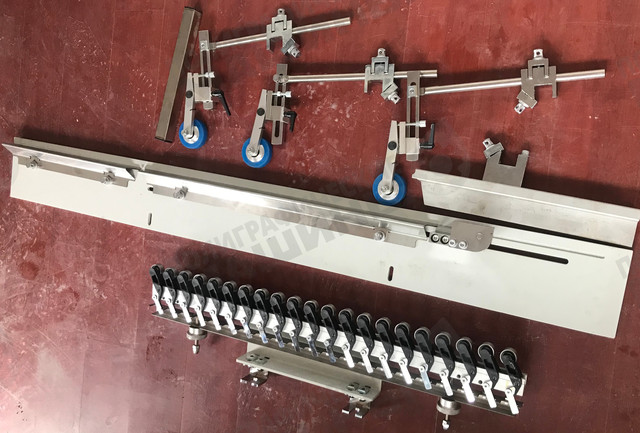

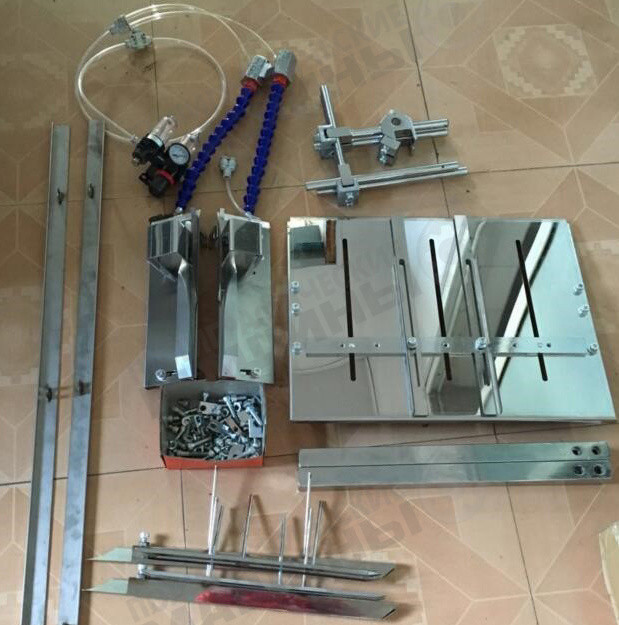

Комплект поперечной фальцовки для складывания конвертов с 2-мя боковыми клапанами типа конвертов для картошки-фри, рыбы, колготок, CD-конвертов и т.п. Оснащен поддувом, который помогает четко завернуть ведущую часть коробки в кассету и эффективно сложить ее поперек хода машины.



Кассетная фальцовка для складывания конвертов для картошки-фри, рыбы, колготок, CD-конвертов и т.п.



Комплект поворота коробки на 90 градусов для складывания клапанов по 4-м сторонам коробки или других специфических задач.

Комплект для поворота коробок на 90 градусов для GALAXY 800 Supreme



Комплект фальцовки боковых стенок коробки гармошкой “Z-Fold”



Комплект для складывания боковых стенок коробки «гармошкой» для GALAXY 800 Supreme



2 стандартные клеевые ванны (левая и правая) вместо одной левой ванны большой емкости.



Правая и левая ванны емкостью 0,8 л для для GALAXY 800 Supreme

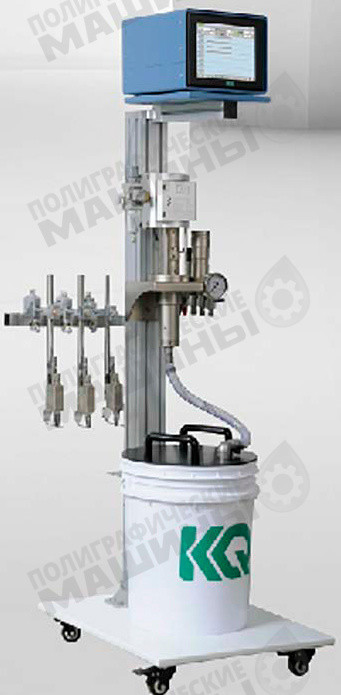

Клеевые системы с нанесением клея форсунками на 1, 2, 3 и 4 форсунки KQ и HSS для нанесения клея на косые клапана и в сложно-доступные места на заготовке.

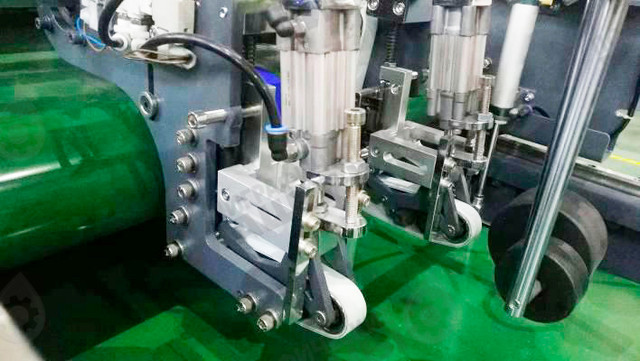

Прессующе-разглаживающая механическая, либо пневматическая насадки на входе коробок в конвейер с мощным начальным обжимом. Насадка состоит из двух прижимных ремней, давление которых регулируется либо механическими ручками либо пневмоцилиндрами.  Это устройство позволяет надежно контролировать как прием готовых коробок и их четкую укладку в сплошной поток, так и их разглаживание в абсолютную плоскость для облегчения дальнейшей упаковки и транспортировки.

Механическая и Пневмо прессующая насадка на прижимной пневмо-конвейер Galaxy 800 Supreme

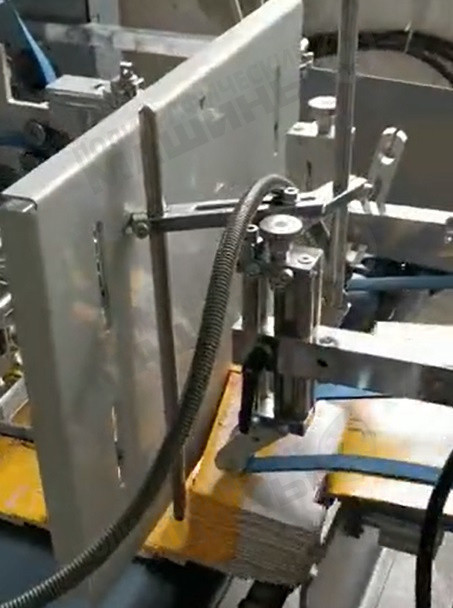

Джоггер-вибросталкиватель приемки.



Джогер-вибросталкиватель приемки на входе в обжимной конвейер для GALAXY 800 Supreme



Вспененный ремень нежного обжима для предотвращения царапин на матовой ламинации и печатной поверхности готовых коробок.

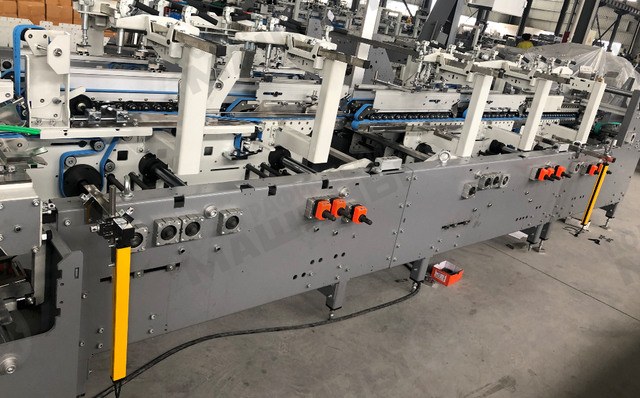

Барьер безопасности световой для остановки машины при пересечении посторонними.



Световой барьер безопасности Galaxy 800 Supreme

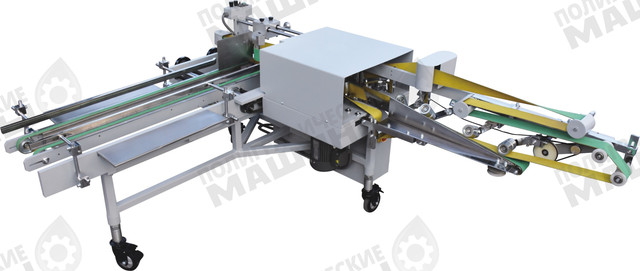

Поворотный конвейер «L-Packer», который разворачивает поток коробок под углом 90 градусов к линии и выводит их в вертикальным положении, что значительно ускоряет и упрощает приемку.

Устройство Вертикального выклада готовых коробок «L-PACKER» (Левый/Правый выклад)



L-PACKER свободно встраивается в линию для работы с фальце-склеивающими машинами любых производителей:

1.    Подходит для работы с любыми типами коробок

2.    Направление выклада (право/лево) выбирается покупателем при заказе машины.

3.    Машина работает в Автоматическом режиме управления (синхронизировано с выводным конвейером фальцесклеивающей машины) или в Ручном режиме управления (Индивидуальная скорость работы, независимая от основной линии).

4.    Давление верхнего протяжного механизма с роликами индивидуально настраивается в зависимости от плотности и типа материала заготовки. Служит дополнительным обжимом и гарантией надежного скрепления после обжимного конвейера.

5.    Производит поворот потока заготовок на 90° с вертикальной укладкой

6.    Длина L-Packer – 2,8 м. Эту размер нужно добавить к общей длине ф-склеивающей машины при расчете места под монтаж

Выклад коробок в вертикальном положении с помощью L-PACKER для фальце-склейки GALAXY-800LB



L-PACKER делает поток заготовок в разы компактнее и значительно уменьшает количество действий оператора по съему и укладке готовой продукции. В результате машина работает на большей скорости и с большей производительностью. Меньше зависимость от навыков операторов на приемке.

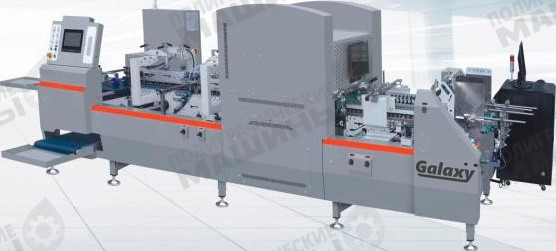

Модуль инспекции и отбраковки по качеству с CCD камерами GALAXY INSPECTOR 600 мм

Доступен в виде:

·         Встраиваемого модуля GALAXY Inspector 600 – между самонакладом и префолдингом;

·         Отдельностоящей машиной GALAXY Inspector 600, с макс шириной заготовки 600 мм:

Модуль оснащен 3-мя камерами, ширина сканирования – 600 мм:

- 2 камеры отслеживают заданные дефекты;

- одна камера предназначена для считывания штрих-кодов и QR-кодов



Дефекты, подлежащие распознаванию:

- отсутствие совмещения по цветам и совмещения тиснения с печатью;

- непропечатка фольги;

- надрывы, отверстия и царапины;

- пятна клея, мятые складки, отмарывание, темные и светлые пятна на запечатке;

- несоответствующая форма заготовки, перевернутая заготовка;



Подхват заготовки вакуумным ремнем сверху и монитор состояния инспекционной системы GALAXY INSPECTOR

Сброс дефектной заготовки вакуумными соплами инспекционной системы GALAXY INSPECTOR

Заготовки подаются из самонаклада, выравниваются на секции равнения, и присасываются сверху вакуумным ремнем инспекционной системы. Камеры установлены снизу и сканируют запечатанную сторону заготовок на наличие дефектов. После сканирования выводится ремнями в секцию отбраковки.

При наличии дефектов: поступает сигнал от инспекционной системы на узел отбраковки. Для сброса заготовки включается сбрасывающая планка, либо - мощный поток воздуха из сопел, установленных в специальном разрыве между протяжными конвейерами. Ведущий край заготовки подгибается вниз под воздействием потока воздуха из сопел (либо планкой – для микрогофро и плотных картонов) и зажимается между двух нижних ремней отбраковочного протяжного конвейера. Заготовка укладывается на широкий выводной конвейер.

При отсутствии дефектов, заготовка пропускается дальше и обрабатывается на фальцевально-склеивающей машине, либо укладывается на выводной конвейер – если для инспекции используется отдельностоящая инспекционная машина.

Проводка проверенной заготовки на дальнейшую обработуку или вывод на приемный конвейер инспекционной системы GALAXY INSPECTOR

Выводной лоток с пультом управления отдельностоящей инспекционной системы GALAXY INSPECTOR 600



ОСНОВНЫЕ ПРЕИМУЩЕСТВА ЛИНИИ GALAXY-800 Supreme:



1.    Большинство регулировок без инструментов. Дружественность машины оператору.

2.    8 подающих ремней с быстросъемной конструкцией на самонакладе гарантируют надежную подачу различных заготовок и различных материалов и удобство замены;

3.    Секция равнения заготовок– важная часть машины для точного совмещения клапана и края заготовки, и, как следствие, для снижения брака.

4.    Серединные конвейерные протяжные механизмы на в секции предфальцовки и дофальцовки обеспечивают надежный контроль хода заготовок, точное совмещение клапана с краем заготовки и расширяют функциональные возможности линии для производства коробок с необычным дизайном.

5.    Удобное в регулировке устройство предфальцовки ремнями на 135° новой конструкции, 1 комплект фальцовки по левой стороне на 180° в стандарте.

6.    Просторные секции пред-фальцовки (2,3 м), дофальцовки (3,3 м) и загибки дна (1,5 м) позволяют лучше выполнить пред-фальцовку и загибку дна, дают с возможность складывания коробок как клапанами внутрь, так и наружу, позволяют установить   дополнительное оборудование для складывания и проклейки нестандартных коробок.

7.    Секция дофальцовки с возможность регулировки верхних проводящих ремней вперед-назад – успешная работа с ассиметричными коробками.

8.    Улучшенная конструкция выводного модуля с собственным приводом и регулировками вывода позволяет настроить выклад коробок любой конфигурации без замятий.

9.    Русифицированная панель управления машиной с цветным сенсорным монитором «Тач-скрин» облегчает управление машиной по сравнению с аналоговым пультом.

10.  Беспроводные пульты дистанционного управления в стандарте. Экономят время на переналадки.

11.  Пневмо-кикер разделения на партии для облегчения подсчета -  в стандарте.

12.  Приемный конвейер с удобными регулировками по вылету и наклону и пневмо-регулировкой давления позволяет аккуратно спрессовать полученные коробки и обеспечить идеальное совмещение



     Фальцесклеивающая машина GALAXY-1100 Supreme на 4-6 точек склейки в Москве



   Фальцесклейка GALAXY-1100 SUPREME для сложных коробок в Центральном регионе



Технические характеристики:

Модель	GALAXY-800 Supreme
Максимальная ширина заготовки в развороте: 1-клапанная коробка Самораскладное дно Лоток на 4-6 углов	800 мм 700 мм 700 мм
Минимальный формат (ШхД)	90 × 60 мм  – стандартно 60х60 с доп. устройством
3 линии конвейеров протягивающих заготовку в секции пред-фальцовки и дофальцовывающей секции, 3 в секции фальцовки дна	стандартно
Клеевая система : 1 нижний диск  с ванной большой емкости (  + опциональные сопла	стандартно
Ширина клеевых дисков	3 мм стандартно
Максимальная механическая скорость	400 м/мин
Габариты (ДхШхВ) с пневмо-конвейером и модулем равнения	14000 х 1800 х 1700мм
Стандартная длина пневмо-конвейера	4200 мм
Мощность главного привода	15 кВт
Модуль на 4-6 углов	6 кВт
Общая установочная мощность	Около 32 кВт
Вес	5500 кг
