Бобинорезательная машина GALAXY-1600D

  • Под заказ

Цену уточняйте

+375447799204
  • +375 (17) 207-77-01
    Минск, тел/факс
  • +375 (44) 779-92-04
    Шаметько Сергей
  • +375 (44) 779-91-02
    Вишневский Леонид
Описание

Бобинорезательная машина  GALAXY-1600D

До 200 м/мин, ультразвуковой датчик равнения



Бобинорезательная машина GALAXY-1600D предназначена для роспуска больших роликов пленки и бумаги шириной до 1600 мм и диаметром до 1400 мм на ролики меньшей ширины (до 30 мм лезвийными ножами , и до 90 мм дисковыми ножами) и меньшего диаметра (до 600 мм)











Особенности машины:

·         Асинхронный электродвигатель и изменяемой частотой позволяет надежно контролировать размотку и изменять нагрузку в зависимости от диаметров намотки и размотки;

·         Благодаря изменяемой частоте вращения набор скорости происходит плавно и контролируемо;

·         Автоматический подсчет метража и сигнализация по достижении заданной длины намотки;

·         Намотка состоит из двух пневморасширяемых шпинделей диаметром 76 мм;

·         Размотка оснащена ультразвуковым устройством контроля края полотна, что позволяет четко работать с прозрачными пленками;

·         Вакуумное удаление обреза;

·         Пневмоцилиндры для подъема ролика с пневморасширяемым шпинделем на размотке в стандартном оснащении.

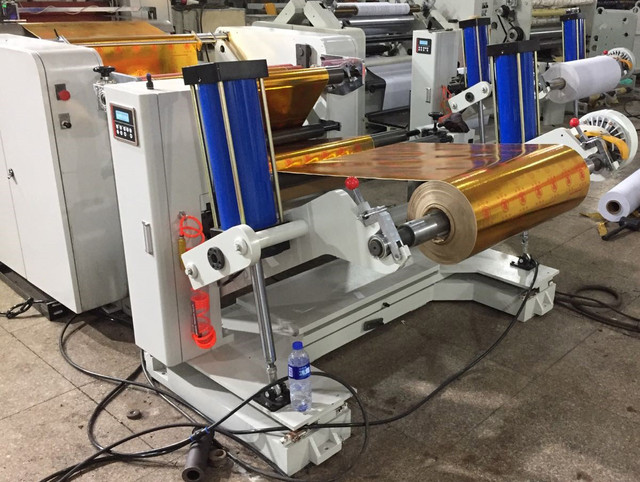

Система размотки с подъемом ролика пневмоцилиндрами для бобинорезательной машины GALAXY-1600D





·         Опционально: Гидравлическая система с конусной системой крепления ролика размотки без использования шпинделей



Бесшпиндельная размотка с гидравлическими подъемниками для бобинорезательной машины GALAXY-1600D





Размотка:

·         В стандартном оснащении используется система подъема ролика пневмоцилиндрами. Ролик насаживается на расширяемы пневмо-шпиндель . Максимальный вес ролика на размотке: 1200 кг.

·         Литая рама модуля размотки

·         Ультразвуковой контроль края полотна с корректировкой

·         Контроль натяжения порошковыми электромагнитными муфтами. Мощность каждой муфты 10 кг

·         Протяжные ролики изготовлены из алюминия, отбалансированны.

·         Диаметр шпинделя размотки: 76 мм



Модуль протяжки полотна:

·         Мощная литая рама с толщиной стенок 40 мм

·         Проводящие валики диаметром 80 мм



1)        Привод протяжки:

·        Привод асинхронным 3-фазным электродвидателем с редуктором 7,5 кВт

·        Преобразователь частоты

·        Импортный синхронизирующий ремень в сочетании с трансмиссией

2)        Конструкция протяжки

·        Структура: зажим полотна валами с помощью пневмо-цилиндров

·        Привод протяжки через главную ось привода

·        Регулируемая степень зажима валов

·        Верхний протяжной вал с резиновым покрытием диаметром 120 мм

·        Нижний протяжной цилиндр с хромированным покрытием диаметром 300 мм

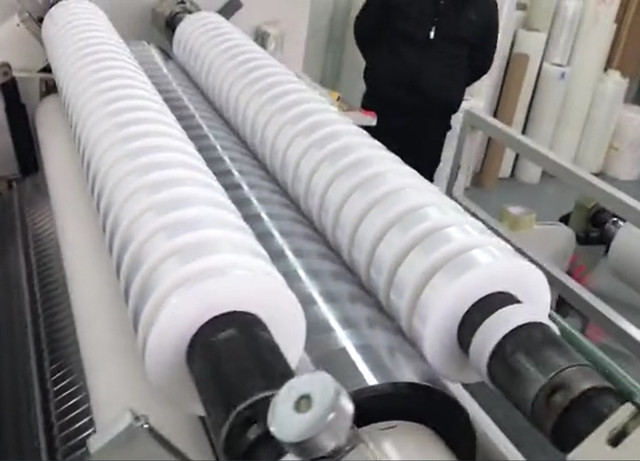

Секция намотки

Секция намотки пленки и секция роспуска на ручьи лезвийными ножами бобинорезальной машины GALAXY-1600D



·         2 шпинделя намотки диаметром 76 мм (возможна намотка на один шпиндель)

·         Хороший прижим полотна к шпинделю намотки прижимным цилиндром большого диаметра (300 мм) позволяет обеспечивать идеальную ровность намотки;



Прижимной цилиндр большого диаметра контролирует ровность намотки на GALAXY-1600D



Модуль нарезки

·         Резка лезвийными ножами: 20 ножей (опционально 54 ножа), мин.ширина реза 30 мм

·         Резка дисковыми ножами: 18 комплектов нож+противонож, мин. ширина реза 90 мм

·         Точность резки:±0.1 мм

Удаление обрези

·         Воздуходувка, работающая на разрежение. Мощность 750Вт

Управление

·         Управление через ЧПУ

·         Регулировка скорости, Регулировка натяжения размотки, Регулировка натяжения намотки, Автоматический счетчик метража, Остановка машины по достижении предустановленной длины намотки с сигнализацией, Контроль давления прижима



Используемые компоненты:





ЧПУ

Yonghong, Taiwan

Подшипники

U&C

Электромагнитные порошковые тормозные муфты

Huaguang China

Инвертер

SINEE Shenzhen

Сенсорный дисплей панели управления

Weinview Taiwan China

Прерыватели

Schneider France

Контакторы

Schneider France

Плавкие предохранители

Schneider France

Переключатели

Schneider France

Реле

Schneider France

Ультразвуковой контролер края полотна

Wuxi China

Клемная коробка

Schneider France

Главный электромотор

Shanghai Brand





Технические характеристики:



Макс. ширина полотна

1600 мм

Толщина

80-300 мк (PP, PET)

Макс. диаметр размотки

Ø1400мм

Диаметр втулки размотки

76 мм

Макс. вес ролика на размотке

1200 кг

Минимальная ширина роспуска:

30 мм лезвийными ножами, 90 мм дисковыми ножами

Макс. диаметр намотки

600 мм

Макс. вес ролика на намотке

300 кг

Диаметр втулки намотки

76 мм

Механическая скорость

30-200 м/мин

Стабильная рабочая скорость

120-180 м/мин

Точность нарезки

±0.1 мм

Сжатый воздух

6 атм, сухой

Мощность

Около 4.5 кВт

Электропитание

380В, 50Гц

Вес

2900 кг

Габариты (Д*Ш*В)

3500*2900*1500 мм
