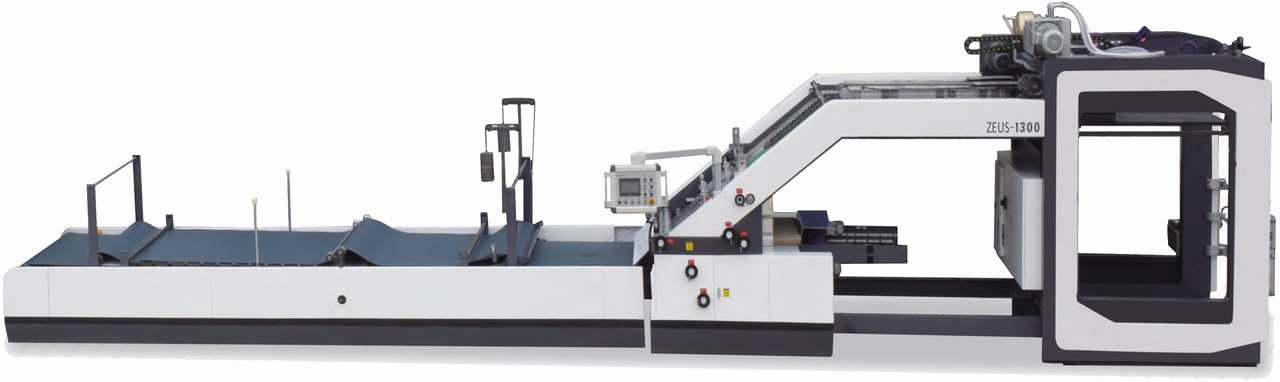

Кашировальная машина ZEUS-1300/1450/1650 с роликовым вакуумным самонакладом



Высокоскоростная сервоприводная кашировальная машина

ZEUS-1300/1450/1650

с роликовым вакуумным самонакладом нижнего листа







Ключевые ОТЛИЧИЯ сервоприводных кашировальных машин ZEUS:

·  Скорость: благодаря сервоприводу и четкой работе роликового вакуумного самонаклада нижнего листа - стабильная работа на скорости 12000 листов в час при длине листа 450мм;

·  Точность: стабильная приводка верхнего листа в диапазоне ±0.75 мм на крейсерской скорости благодаря механизму бокового равнения;

·  Экономия клея: всего 16 грамм клея на 1 м.кв. благодаря новой системе наката.



Видео работы кашировальной машины ZEUS-1300



Видео работы кашировальной машины ZEUS-1450





Для упаковки класса «High-End» крайне важна точность и такой стабильность точности. Именно поэтому в кашировальных машинах ZEUS применяется боковая марка равнения верхнего листа тянущего типа – так же как и на плосковырубных штанц-автоматах, на которых в последующем производится высечка контура готовой коробки. Т.о. дублирующий механизм равнения по верной стороне на кашировальной машине гарантирует точность высечки при последующей обработке листа. И, как результат – идеальный крой для вашей премиальной коробки.

Благодаря роликовому вакуумному самонакладу (в отличии от машин со стандартным вакуумным ремнем) – для кашировальных машин ZEUS не является проблемой стабильная работа машины на 2,3 и 5-слойном гофрокартоне. Именно роликовый вакуумный самонаклад, позаимствованный у флексо-печатных тарных машин, гарантирует четкую работу с различными гофро-материалами независимо от их качества.



Компоновка кашировальной машины ZEUS:

·         Каскадный вакуумный самонаклад верхнего листа: подает бумагу от 120 до 450 г/м.кв. Возможна настройка самонаклада на меньшую плотность листа, с целью дополнительной экономии на материале. Это возможно благодаря удачной постоянному контролю листопроводки.

·         Абсолютно «всеядный» роликовый самонаклад нижнего листа способен переработать любой тип гофрокартона: 2,3,5- слойный, типы волны от E до A.

·         Клеевая секция новой компоновки позволяет точно контролировать накат клея по всей ширине нижнего листа обеспечивая минимальный расход клея.

·         Выводной конвейер опрессовывает листы сплошным потоком с нахлестом, что обеспечивает их разравнивание и надежную склейку двух слоев.



САМОНАКЛАД ВЕРХНЕГО ЛИСТА:



Каскадная вакуумная головка оснащена 3-мя подымающими и 4-мя толкающими присосками, что позволяет разогнать самонаклад аж до 15000 листов в час!

Конструкция присосок позволяет им при изгибе эффективно способствовать разделению 2-ного листа. Так же для этих целей предназначены задние и боковые раздувы, продувающие верх стопы перед отрывом листа и создающие для него своеобразную воздушную подушку.

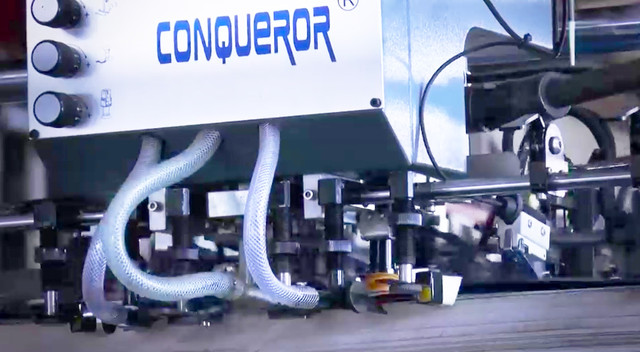

Высокоскоростная вакуумная головка самонаклада кашировки ZEUS развивает скорость до 15000 л/час



Для настройки головки верхнего самонаклада на формат листа вам не нужно теперь лезть наверх, чтобы подвинуть головку по краю стопы вручную – оператор настраивается на формат бумаги с земли:

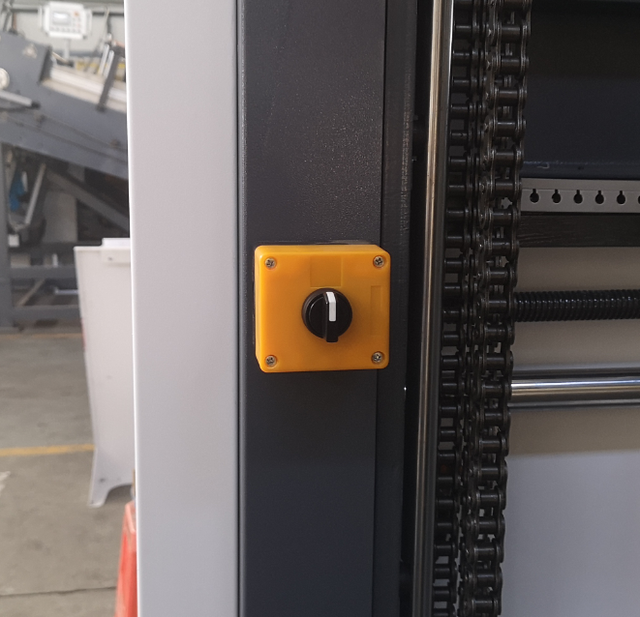

Переключатель хода головки верхнего самонаклада и мотор управляющий перемещением головки самонаклада с земли на кашировальной машине ZEUS



Оператор подвигает головку вперед-назад по краю стопы с помощью переключателя внизу загрузочной платформы.



Высота стопы самонаклада верхнего листа – внушительные 2100 мм. С такой стопой машина может работать без перерыва достаточно долгое время.

Однако, чтобы ускорить загрузку новой стопы в самонаклад – не лишним будет удобное устройство предварительной подготовки стопы: его можно загрузить пока машина работает

Устройство предварительной подготовки стопы для загрузки в верхний самонаклад кашировки ZEUS





ВЕРХНИЙ ПРОВОДЯЩИЙ КОНВЕЙЕР:



Значение четкой, безостановочной работы верхнего проводящего конвейера для точного совмещения верхнего и нижнего листов трудно переоценить. Именно для автоматической кашировальной машины – это важнейший узел, от работы которого зависит эффективность работы всей линии. Листы должны на высокой скорости двигаться по этому конвейеру, без замятий и перекосов, сплошным потоком, один за другим.

Для этих целей на наклонном конвейере кашировальных машин ZEUS применяется комбинация из многороликовых прижимающих листы направляющих и широких нижних тянущих ремней. Именно благодаря этой конструкции возможна работа машины на скорости до 12000 л/час.

Боковая марка равнения должна четко успевать выровнять лист перед его подачей в секцию совмещения. Для этого на высокоскоростных кашировальных машинах для контроля верхнего листа на наклонном конвейере применяется сервомотор. Сервомотор контролирует как замедление перед передними упорами секции совмещения, предотвращая его отскок и выравнивание, так и ускорение хода листа в нужный момент для создания непрерывного бумажного каскада.



Многороликовые направляющие наклонного конвейера позволяет обеспечить четкое прохождение листов на высоких скоростях в кашировальных машинах ZEUS



ТОЧНОСТЬ ПРИВОДКИ +/-0,75 мм БОКОВОЙ МАРКОЙ:



Кашировальные машины ZEUS обеспечивают выдающуюся точность +/- 0,75 мм приводки верхнего листа по верной стороне (сторона оператора) с помощью боковой марки тянущего типа:

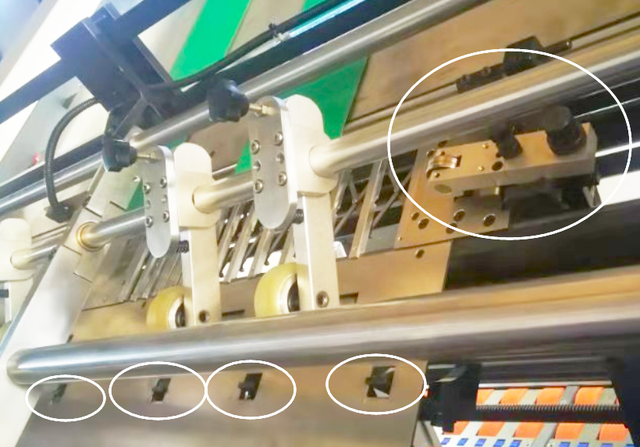

Боковая марка тянущего типа кашировальной машины ZEUS и система равнения по передним упорам – обеспечивают выдающуюся точность приводки - +/-0,75 мм на скорости до 12000 л/час.



Равнение листа происходит при подходе его к передним упорам секции совмещения – как на офсетной печатной машине или на плоско-штанцевальном высекальном автомате. Таким образом точность кроя коробки задается еще на кашировальной машине и в последующем равнение листа в высекальной машине производится так же по левому краю – по верной стороне листа.

Настройка положения боковой марки – моторизирована. Марка становится в нужное положение после ввода формата листа. В процессе настройки листопроводящего конвейера – оператор может быстро измерить положение боковой марки с помощью регулировочного воротка на боковой стороне конвейера

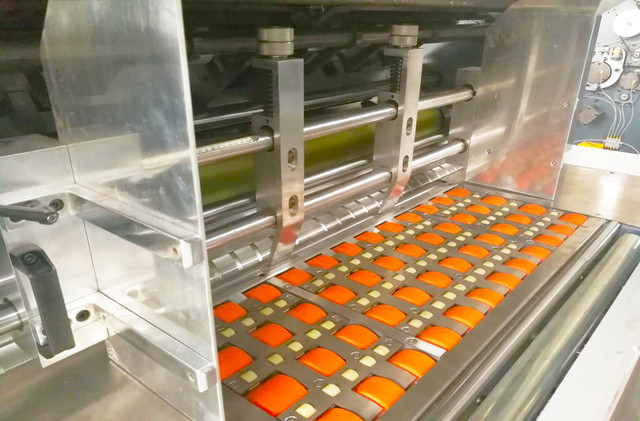

РОЛИКОВЫЙ ВАКУУМНЫЙ САМОНАКЛАД НИЖНЕГО ЛИСТА:



В кашировальных машинах ZEUS используется только вакуумный самонаклад роликового типа для подачи нижнего листа.

·         Именно использование роликового самонаклада позволяет эффективно применить точную приводку нижнего листа по переднему краю.

·         Роликовый вакуумный самонаклад обеспечивает большое пятно вакуумного контакта с листом и не позволяет ему скручиваться или перекашиваться при подаче.

·         Роликовый самонаклад позволяет эффективно разделять листы самых разных по качеству материалов: от скрученных в бараний рог листов двуслойки низкого качества, до толстой 5-слойки. С дисплея управления оператор может задать высоту подъема роликов – в зависимости от «горбатости» используемого гофрокартона. Такие манипуляции невозможны при использовании обычных вакуумных ремней

·         Роликовый самонаклад позволяет подавать нижние листы с самой высокой скоростью до 12000 л/час – чтобы соответствовать производительности верхнего каскадного самонаклада.

Благодаря использованию роликового вакуумного самонаклада нижнего листа кашировальные машины ZEUS славятся стабильной работой с капризным гофрокартоном на высоких скоростях с сохранением точности приводки



Приводка нижнего листа состоит из 2 видов приводки:

·                Приводка по переднему краю

·                Приводка по боковому краю

Положение передних упоров регулируется вручную и их положение фиксируется зажимами по ширине листа.

Настройка боковых упоров моторизирована – их положние задается оператором с контрольной панели управления.



БЫСТРАЯ ПЕРЕНАЛАДКА:

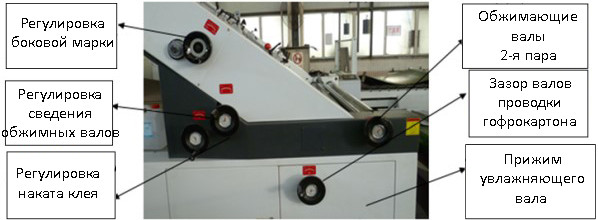

Быстрой переналадке с формата на формат помогают удобные рукоятки быстрой приводки:



Рукоятки быстрой переналадки узла совмещения листов кашировальной машины ZEUS

КЛЕЕВАЯ СЕКЦИЯ:



Клеенаносящая секция кашировальной машины ZEUS оснащена системой автоматического контроля уровня клея между раскатными валами с автоматической подкачкой. При этом контролируется и уровень клея в баке. Т.о. при падении уровня – машина автоматически остановится и потребует у оператора долить клей в бак.

Клеенаносящий вал имеет рельефную структуру для наиболее равномерного распределения клея по поверхности гофрокартона.



Структура клеенаносящего вала кашировальной машины ZEUS



УВЛАЖНЕНИЕ НИЖНЕГО ЛИСТА:

Ни одна современная высокоскоростная кашировальная машина не обходится без устройства увлажнения нижнего листа. Гофрокартон за частую бывает горбатым и пересохшим. Без увлажнения такие листы не выпрямить. Для этих целей применяется смачивание нижнего листа валиком перед его подачей в секцию приводки. В таком состоянии лист разглаживается и охотнее принимает плоскую форму.



Система увлажнения скрученных листов гофрокартона способствует их разравниванию в нижнем самонакладе кашировальной машины ZEUS

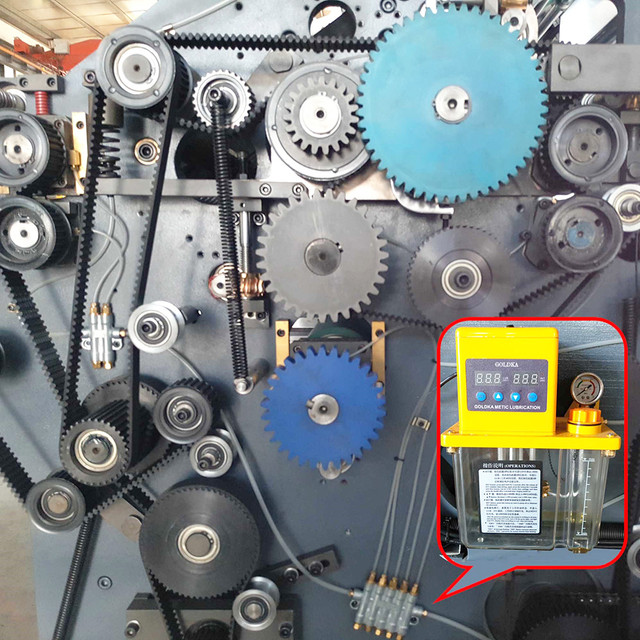

НИЗКОШУМНАЯ ТРАНСМИССИЯ И АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ:



Движение от главного мотора передается зубчатыми ремнями. Смазка поступает ко всем важным узлам через программируемый бачок





ОБЖИМАЮЩИЙ КОНВЕЙЕР:



После секции приводки откашированные листы укладываются каскадом на обжимающий конвейер. Длина конвейера оптимальна для хорошего схватывания клея. Листы хорошо разравниваются благодаря каскадной укладке.

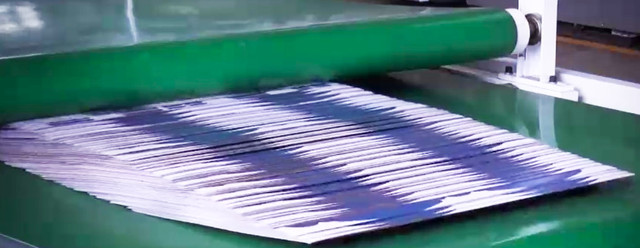

Укладка откашированных листов каскадом в обжимающий конвейер кашировальной машины ZEUS для сушки и разравнивания

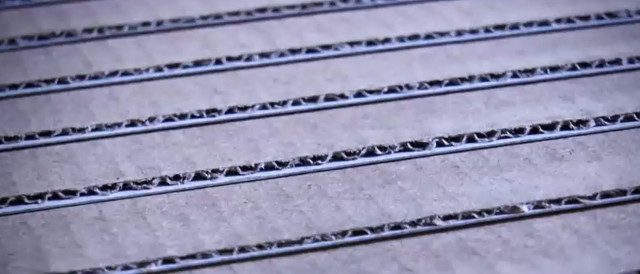

Идеальное разравнивание листов на обжимающем конвейере кашировальной машины ZEUS





УКЛАДКА ЛИСТОВ С ПЕРЕВОРОТОМ ПАЧЕК В ВЫСОКУЮ СТОПУ (ОПЦИЯ):



Даже после разравнивания на обжимающем конвейере кашировки ZEUS клей еще не полностью высох. По мере высыхания клея – листы начинет выгибать в сторону верхнего листа. Это естественный физический процесс. Для того, чтобы листы просохли и при этом непокоробились в одном направлении в стопе – применяют их перекладку небольшими пачками сверху вниз на 180 градусов.

Таким образом направление коробления одной пачки сталкивается с встречным короблением другой пачки. Встречно направленные силы уравниваются. Поэтому листы в пачках остаются ровными при высыхании.

Процесс перекладки можно автоматизировать с помощью стакера FLIP-FLOP:

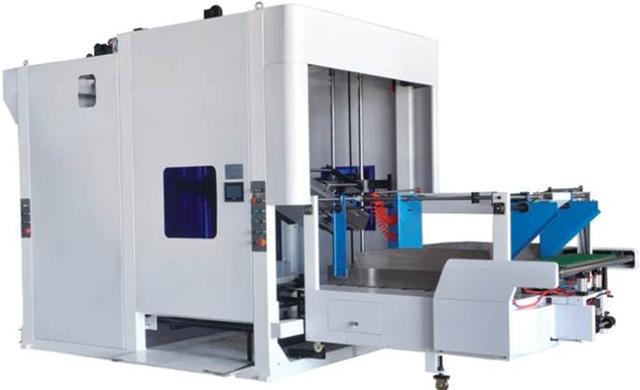

Стакер с переворотом пачек откашированных листов FLIP-FLOP для кашировальной машины ZEUS

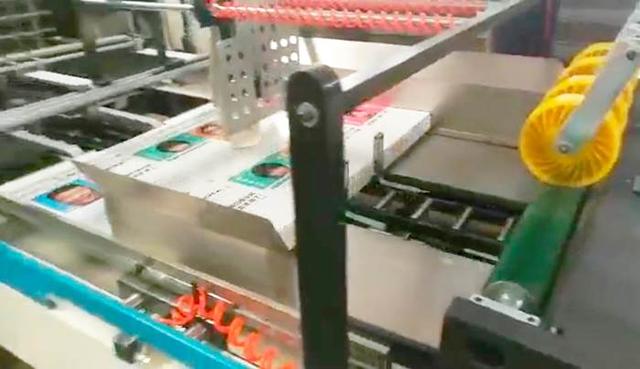

Оператор с пульта задает количество листов, поступающее в накопитель стакера:

Накопление пачки откашированных листов с стакере FLIP-FLOP для ее переворота и укладки в высокую стопу



Далее, пачка укладывается на паллет приемки с переворотом через одну пачку.

В итоге получаем высокую стопку идеально откашированных ровных листов, полностью готовых к дальнейшей высечке:

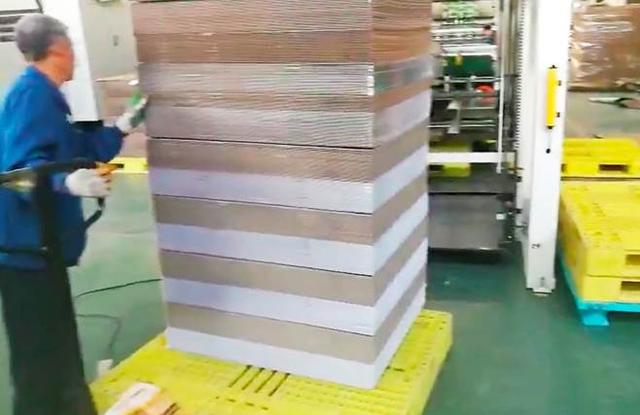

Готовый паллет с переложенными на 180 градусов пачками листов с помощью стакера FLIP-FLOP



Видео работы стакера



ЭЛЕКТРОШКАФ и СИСТЕМА УПРАВЛЕНИЯ:



В кашировальных машинах ZEUS удачно скомбинировано управление ходом листа и приводом клеевой системы как обычными электромоторами, так и сервоприводом в секции приводки. Поэтому электрошкав наполнен качественными электронными компонентами от ведущих мировых производителей.

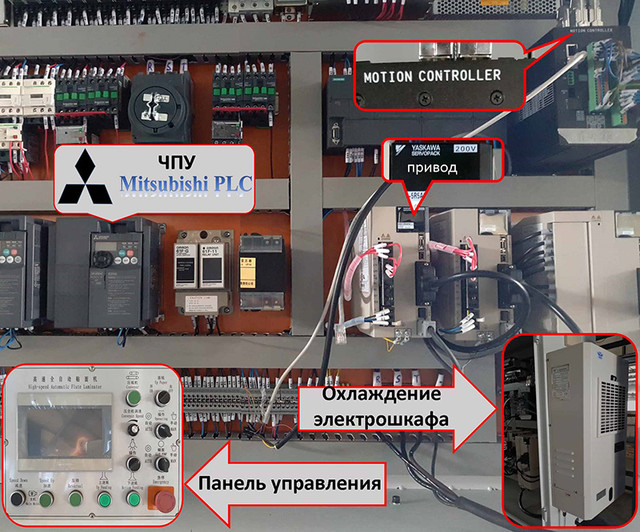

Электроника кашировальных машин ZEUS: серовпривод YASKAWA, ЧПУ Mitsubishi и SIEMENS





Использованные электронные компоненты:

Наименование	Производитель
ЧПУ	SIMENS (Германия)
ЧПУ	MITSUBISHI (Япония)
Сервопривод и мотор	YASKAWA (Япония)
Тач-скрин	WEINVEW (Тайвань)
Фото-датчики	BANMER (Швейцария)
Контакторы	SCHNEIDER (Франция)
Реле	OMRON (Япония)
Кнопки	TIANYI (Шанхай)
Контроллер клеенаносящей системы	OMRON (Япония)



ЧПУ Seimens и Mitsubishi – имеют поддержку по всему миру и доказали свою надежность и ремонтопригодность после десятилетий использования.



Высокоточный сервопривод позволяет оператору задать нужный вылет верхнего листа над нижним прямо с дисплея управления. Например: вылет 3 или 5 мм. Это важно, т.к. для последующей высечки равнение всегда осуществляется по верхнему листу.



Приводка и регулировка вылета верхнего листа с точностью +/-0,75 мм прямо с пульта управления кашировальной машиной ZEUS



В кашировальных машинах ZEUS предусмотрено принудительное кондиционирование воздуха в электрошкафу. Очевидно, что электронные компоненты нуждаются в охлаждении при непрерывной эксплуатации кашировальной машины и, особенно - в жаркую погоду.

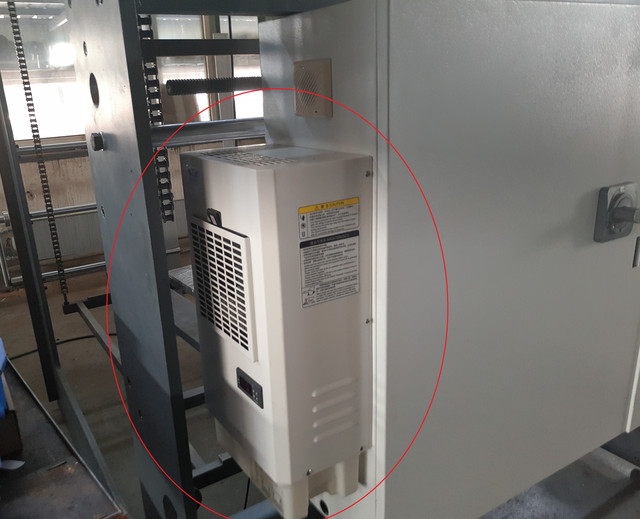

Кондиционер электрошкафа кашировальной машины ZEUS: для безостановочной работы в жаркую погоду





Технические характеристики:

Модель	ZEUS-1300	ZEUS-1450	ZEUS-1650
Максимальный формат листа:	1300x1300 мм	1450x1450мм	1650x1600мм
Минимальный формат листа:	500x440мм	500x440мм	500x440мм
Плотность верхнего листа	120-450 г/м.кв	120-450 г/м.кв	120-450 г/м.кв
Толщина нижнего листа	ACBEF-волна, 2,3-5-слойка	ACBEF-волна, 2,3-5-слойка	ACBEF-волна, 2,3-5-слойка
Максимальная скорость	12000 л/час (длина 450 мм)	12000 л/час (длина 450 мм)	12000 л/час (длина 450 мм)
Точность совмещения	±0.75 мм	±0.75 мм	±0.75 мм
Вес	8700 кг	9500 кг	10500 кг
Общая длина линии (без стакера)	10 700 мм	12 000 мм	13 000 мм
Ширина в самом широком месте	2100 мм	2260 мм	2460 мм
Электропитание	3~380 В(50Гц)	3~380 В(50Гц)	3~380 В(50Гц)
