Автомат высечки-биговки гофротары - комбайн MULTI-PACK 2500 PLUS



Автомат высечки-биговки гофротары по требованию

Комбайн

MULTI-PACK ® 2500 PLUS



Макс.ширина: 2500 мм



Производитель: MULTI-PACK (Китай-Швейцария) – машины производятся из европейских и японских комплектующих. Сертифицирована по CE и немецкому TUV.



Машины успешно работают в Европе, Австралии, Канаде, США

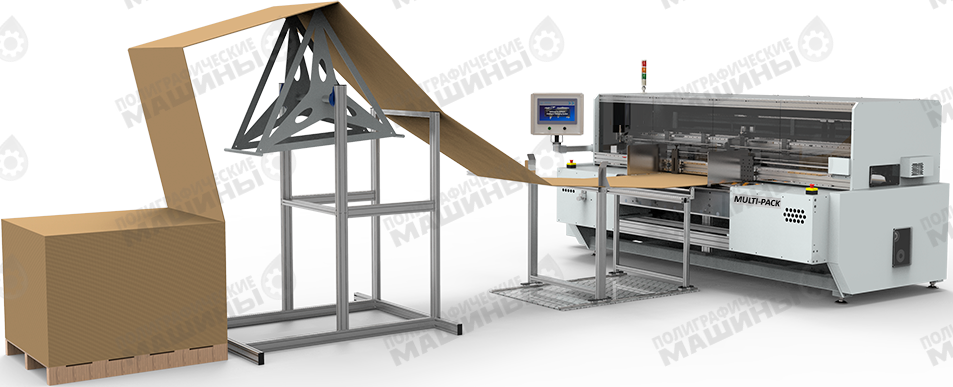

Видео работы (подача Z-картона):





Видео быстрой переналадки (при просмотре включите субтитры):



Низкая себестоимость  •  Удобство  •  Безопасность



MULTI-PACK – это высокотехнологичное производство, нацеленное на внедрение максимальной автоматизации в процесс изготовления гофро-тары.

Все машины, выпускаемые под этой маркой, проходят тщательный контроль качества и полностью соответствуют стандартам СЕ, а производства, на которых происходит сборка машин, сертифицированы по ISO 9001. Компания работает в этой области с 1996 года.

В 2015 году на базе производства MULTI-PACK открыто совместное немецко-китайское предприятие, которое позволяет соединить лучшие европейские и китайские традиции, технологии изготовления оборудования высокого качества, а также заложить прочный фундамент для продвижения оборудования MULTI-PACK на мировом рынке.







MULTI-PACK – это самый современный комбайн для изготовления коробок, которая позволяет изготавливать как штучные гофро-ящики, так и обеспечить их производство короткими и средними сериями.



Все настройки вводятся с цветной ЖКИ сенсорной панели в течение одной минуты. Вы можете выбрать более 20 стандартных типов ящиков и создать еще более 100 эксклюзивных:



Стандартные типы гофро-ящика комбайна MULTI-PACK

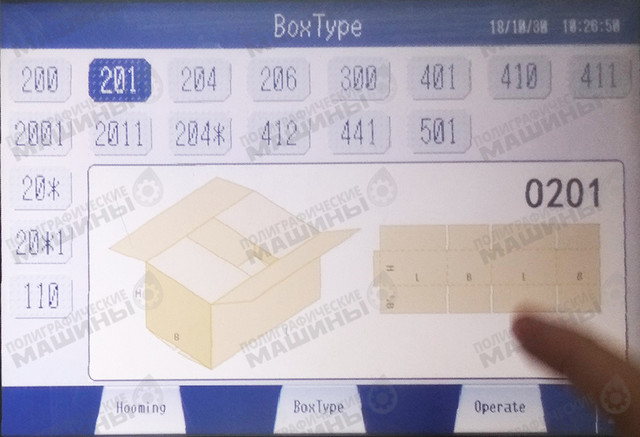

Окно выбора типа ящика комбайна MULTI-PACK

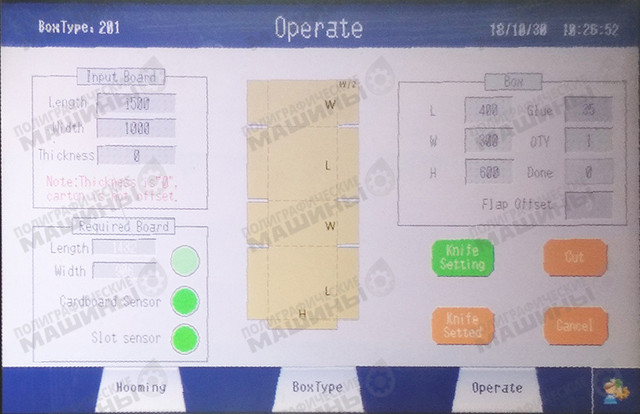

Окно ввода индивидуальных размеров листа и других параметров ящика MULTI-PACK



Автоматическая подача листа, Слоттер, Биговка, продольная и поперечная Резка, Выклад – Все-в-Одном компактном комбайне, без нужды в дополнительной высечке.





Комбайн MULTI-PACK 2500 PLUS вид со стороны выхода ящика



MULTI-PACK имеет следующее оснащение:

·         1 поперечная режущая головка,

·         2 прорубающих слоттер-ножа, - недоступны для версии с податчиком Z-картона

·         4 продольных режущих ножа,

·         4 биговальных диска.



Ножи управляются сервомоторами и опускаются пневмо-цилиндрами под контролем ЧПУ, в соответствии с заданными размерами и толщиной листа.

Обзор конструктива комбайна MULTI-PACK:







Панель управления MULTI-PACK 2500 оператор может расположить в удобном для себя месте

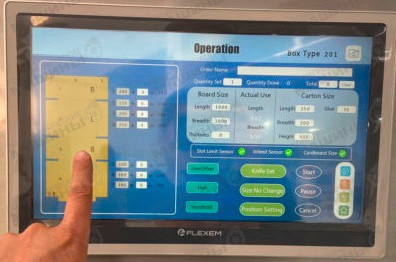

Сенсорный дисплей с быстрым доступом ко всем настройкам. Самодиагностика, подсказки, сообщения об ошибках и рекомендации

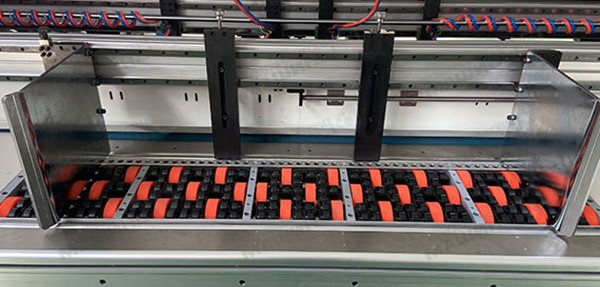

Автоматический роликовый вакуумный самонаклад  предназначен специально для работы с гофрокартоном и работает автономно, без оператора



Вмещает 20-50 листов в зависимости от толщины гофро-картона. Подача листа осуществляется вакуумными ремнями из-под низа стопы. Точность и надежность работы гарантированы.

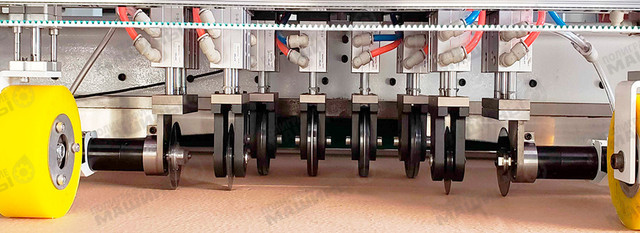

Вертикальная система подачи продольных ножей MULTI-PACK



4 биговальных/просечных диска

4 продольных режущих ножа. 2 крайних ножа оснащены пневмоприводами вращения, чтобы добиться ровных краев готового ящика



Чистые и ровные края гофро-ящика обеспечивает роторный пневмопривод крайних дисковых ножей MULTI-PACK



Поперечные слот-ножи и интегрированные поперечные биговальные ножи

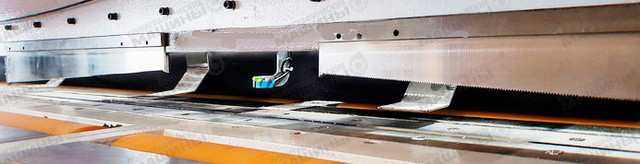

«Зубастые» поперечные слот-ножи MULTI-PACK расположились по краям



Два симметричных слот-ножа стандартной длинной 500 мм

Поперечные биговальные ножи интегрированы в пространство между лезвиями слот-ножей

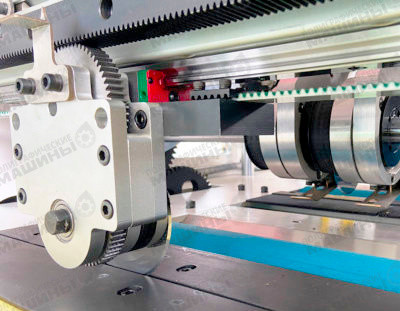

Поперечный отрезной дисковый нож

Срезает облой устраняя необходимость в дополнительном устройстве удаления, либо производит поперечную биговку.



Ключевые преимущества комбайна гофро-тары MULTI-PACK:



1.    Одного оператора достаточно для работы - экономия труда и бюджета;

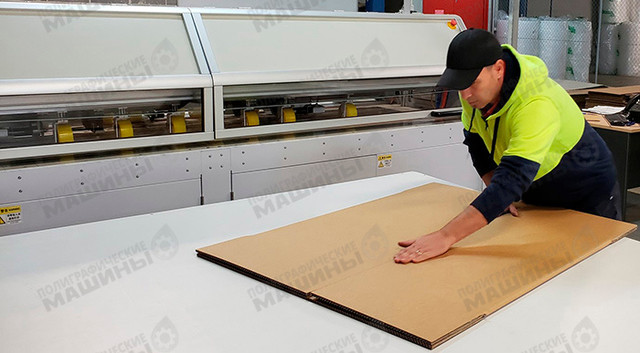

Оператор сразу складывает ящик на выходе после просечки



2.    Машина всегда готова сделать любую коробку немедленно;

3.    Требуется только 30 секунд, чтобы настроить машину на новый тип ящика;

4.    Минимальный заказ - 1 ящик. Рентабельно всегда;

5.    Быстро сделал – Быстро отгрузил - Быстро и хорошо заработал;

6.    Не нужны дополнительные вложения в другое оборудование (высечку);

7.    Автоматическая подача листов = длинный тираж без проблем;

8.    Ширина 2500 мм с неограниченной длиной – очень, очень большие ящики доступно;

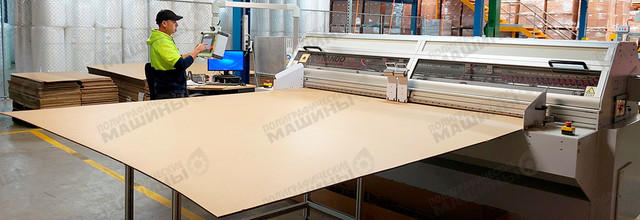

Изготовление ящика большого размера



9.    Берите десятки заказов, сотни размеров разных типов ящиков каждый день;

10.  Управление с помощью интуитивно понятной сенсорной панели;

11.  Не требует доп.инструмента или высечки. Сервопривод для всех операций;

12.  Используются пневмо-моторы с высокой частотой вращения, для получения ровных и чистых краев вашего ящика



Технические характеристики

Максимальный формат листа	ширина 2500 мм x длина не ограничена
Минимальный формат листа	ширина 200 мм x длина 650 мм
Максимальная ширина до слот-просечки	1700 мм
Минимальная ширина до слот-просечки	70 мм
Ширина слот-просечки	8 мм
Стандартная длина слот-ножей	500 мм
Количество слот-ножей	2  недоступны для Z-картона
Продольные ножи	4
Биговальные диски	4
Поперечный режущий / бигующий нож	1
Толщина и плотность картона и гофро-картона	2-8 мм, до 1100 г/м.кв.
Электропитание	230В±10%，5 кВт, 50 Гц
Требования к сжатому воздуху	6-7 атмосфер, сухой воздух
Габариты ШхДхВ основного модуля	3440 х 1000 х 1510 мм
Вес	1200 кг
Производительность	Около 400 листов/час
Податчик бесконечного Z-картона	доступен
Модуль пробивки отверстий	недоступен для Z-картона
Модуль проклейки	недоступен для Z-картона
