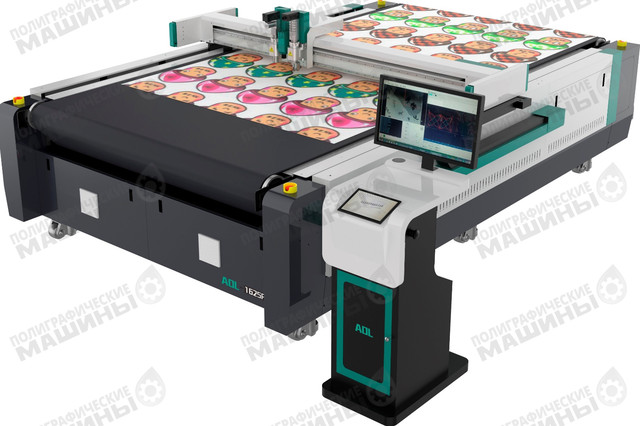

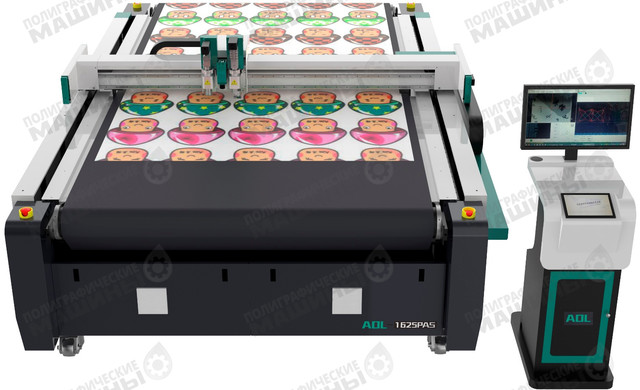

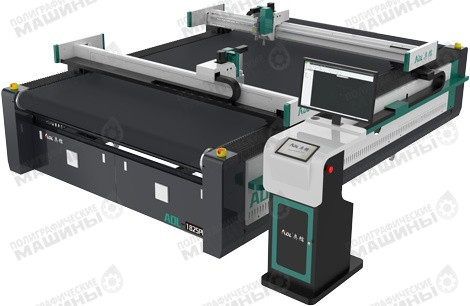

Планшетный режущий плоттер AOL 1625 / 1825 / 2140 / 2535

Планшетные плоттеры

AOL

серии PAS

1625 / 1825 / 2140 / 2535

передовые разработки раскроя самых ходовых материалов для наружной рекламы, этикетки, упаковки, конструкционного моделирования, текстиля и кожи

11 инструментов раскроя в одной машине. Осцилирующий нож – стандартно!

Мультизадачные планшетные плоттеры AOL 1625 / 1825 / 2140 / 2535 PAS позволят вам создать собственную раскройную студию и откроют широкие возможности для заработка:

•        резка и биговка картона, гофрокартона, переплетного картона – для изготовления картонных коробок, коробок из гофрокартона, твердых коробок, собранных под углом 45 градусов; Изготовления POS-материалов из сотового картона, ростовых фигур, рекламных полок и мебели;

•        резка электрокартона для трансформаторных прокладок и другого электротехнического оборудования;

•        надсечка самоклейки – для изготовления этикетки и наклеек;

•        раскрой плёнок – для изготовления рекламных конструкций, баннеров; резки винила для оклейки выставочных стэндов и рекламных билбордов; световозвращающих пленок для изготовления дорожных знаков и других сигнальных элементов систем безопасности; карбоновых пленок для тюнинга, тонирования стекол и защитных пленок для автомобилей; термотрансферных пленок для переноса изображения на текстиль; пленок-шаблонов для покраски стекла, пескоструйной обработки, лекал для текстильной промышленности; мембранные пленки;

•        резка магнитного винила - магнитные пазлы и карты, магнитные шашки и шахматы, магнитные меню; для сувенирной продукции - магнитных наклеек на холодильник; рекламные магнитные плакаты на автотранспорт; развивающие игры для детей; таблички, указатели и информационные панно,

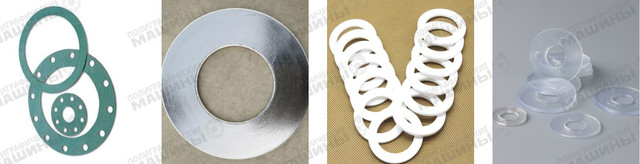

•        резка резины – для изготовления различных прокладок, проставок, гасителей вибрации и других промышленных изделий из листовой резины; изготовления резиновых и комбинированных резиной и текстилем ковриков

•        раскроя прорезиненных материалов - изготовление спасательного, туристического оборудования и средств передвижения на воде: надувные лодки, жилеты, сапборды, надувные матрасы и т.п.; прокладочные материалы; изоляторы для проводов; различные защитные чехлы; медицинские клеенки для санитарно-гигиенических процедур; раскрой химзащитной спецодежды из прорезиненной ткани; баллонные материалы с прорезиненной поверхностью для производства аэростатов, стратостатов, дирижаблей; прорезиненные мембраны, емкости, завесы, диафрагмы для нефтяной, газовой и автомобильной промышленности

•        резиновой крошки - напольных покрытий, покрытий для спортплощадок и придомовых территорий, территорий вокруг бассейнов и т.п.

•        резки ковролина и фигурной ковровой плитки для напольных покрытий;

•        резка технического текстиля и нетканых материалов, паронита – подкладочных материалов для швейного производства; производства медицинских масок; технического текстиля для строительства, самолетостроения; технических тканей для нефтепереработки, сельского хозяйства, пищевой промышленности, автомобильной, химической промышленности, для мебельного производства, дорожного строительства, здравоохранения, для нужд оборонно-промышленного комплекса и пр

•        резка сотового поликарбоната для изготовления теплиц, козырьков и т.п. конструкций,

•        резка пенопласта (пенополистирола), вспененного ПВХ для вывесок, объемных логотипов и надписей, рекламных и выставочных конструкций, элементов интерьера, декораций, бутафории для съемок и сцены, арт-объектов, фигур для оформления улиц и парков; архитектурных объектов в миниатюре; макетов застройки и транспортных развязок; для разработки и моделирования новых конструкций и нового дизайна изделий

•        резка жесткого ПВХ - для изготовления вывесок, различных табличек, логотипов, значков, стендов, рекламных щитов, для строительства и отделки помещений, изготовления трафаретов, объемных букв, объектов и декораций; для отделки жилых помещений; для деталей оборудования и утвари в пищевой промышленности.

•        резка изолона и поролона (пенополиуретана - ППУ) – для изготовления детских развивающих пазлов; элементов батутных арен; защищающих от царапин, термоизолирующих и аммортизационных чехлов для музыкальных инструментов; ложементов для стеклянной, фарфоровой, фаянсовой и керамической посуды и других хрупких предметов; сумок-холодильников из фольгированного изолона, вкладышей для обуви и элементов для ортопедической обуви.

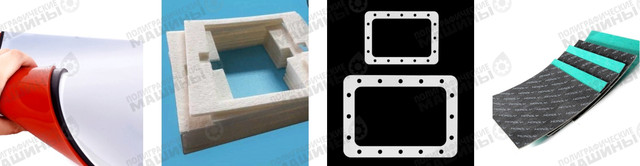

•        резка силикона для изготовления уплотнений: силиконовых прокладок, колец, втулок, манжет, заглушек; мембран в горячих мембранно-вакуумных и мембранных прессах; в производстве по декорированию металлических поверхностей; вакуумных мешков в производстве строительных стекол типа триплекс и бронестекол; подложек под термоножи и другие нагревательные элементы; форм декоративных изделий из сплавов олова, свинца, цинка, гипса и других материалов; Уплотнительных колец устойчивых к воздействию озона, морской и пресной воды (в том числе кипящей), спиртов, минеральных масел и топлив, слабых растворов кислот, щелочей и перекиси водорода.

•        фрезировка полистирола;

•        резка композитных материалов;

•        раскрой различных тканей, меха;

•        раскрой натуральной кожи, кожзама, нубука, замши, эко-кожи для раскроя заготовок одежды и обуви; для кожаной галантереи, для спортивной галантереи; заготовок для мягкой мебели (диванов, кресел, стульев и т.п.), деталей интерьера и автомобильных кресел; заготовки для мягкой детской игрушки.

•        фрезировка и гравировка алюминия, дерева, фанеры, ДСП, ДВП;

•        фрезировка и гравировка акрила, оргстекла и плексигласа для рекламных и выставочных конструкций; прозрачных вывесок, табличек, номерков и других декоративных или сувенирных элементов; для торгового оборудования -  полок и ценников; для элементов сантехнического оборудования – экранов ванн и душевых;  для изготовления элементов мебели и освещения; изготовления аквариумов; автомобильной и авиационной промышленности.

Немало возможностей для заработка, не правда ли?

AOL 1625 / 1825 / 2140 / 2535 PAS способны чертить, резать, наносить перфорацию, надсекать, вырезать по контуру, биговать, фрезеровать, гравировать с высокой точностью и на высоких скоростях.

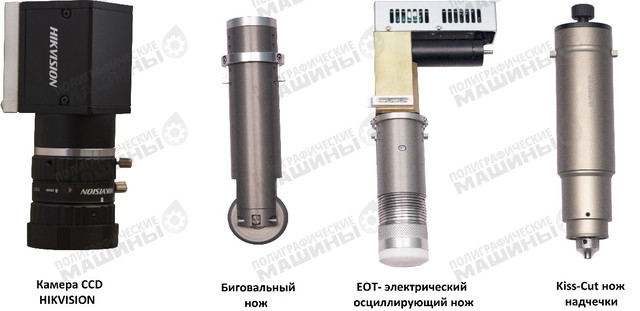

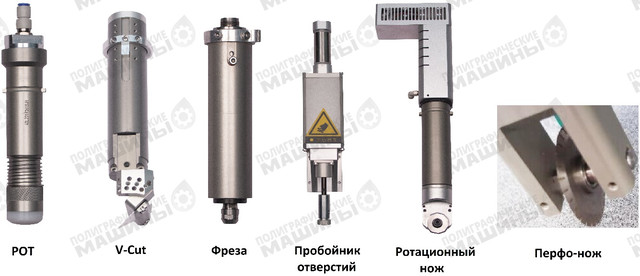

Некоторые доступные инструменты для планшетных плоттеров AOL PAS

Планшетный раскройщик – незаменимый помощник практически для любого производства.

AOL PAS позволяет заменить ручной труд и многократно увеличить точность и качества раскроя. Быстрая окупаемость режущих плоттеров – причина их массовой популярности во всех секторах производственного бизнеса.

Снижение трудоемкости, оптимизация персонала, сокращение брака и контроль за расходом материалов выводят традиционные производства на новый уровень.

Мощная профильная рама и идеально ровный перфорированный рабочий стол из прочного дюралевого авиационного сплава – фундамент надежной и точной технической архитектуры раскройщика AOL PAS.  Прочность конструкции и использованные материалы обеспечивают высокую точность и стабильность к температурным воздействиям всей конструкции.

Рабочий стол режущего плоттера AOL PAS из толстого перфорированного дюралюминия и рама из мощных алюминиевых профилей

Формат рабочего стола, количество головок, набор инструмента и ПО затачивается на заводе под индивидуальные потребности клиента. Производится тестирование собранной машины на заводе перед отгрузкой. Возможно тестирование на материалах заказчика.

Длина стола плоттеров AOL PAS порой превышает 15 метров.

Плоттеры AOL PAS комплектуются как стационарным раскройным столом (базовая комплектация), так и высококачественным войлочным конвейером голландской компании - поставщика Zund.

Наличие конвейера позволяет работать с материалами неограниченной длины, что часто находит применение в текстильной промышленности.

Плоттеры AOL PAS оснащаются системами автоматической подачи материала:

- размотчиками рулонных материалов;

- вакуумными листовыми податчиками большого и малого формата;

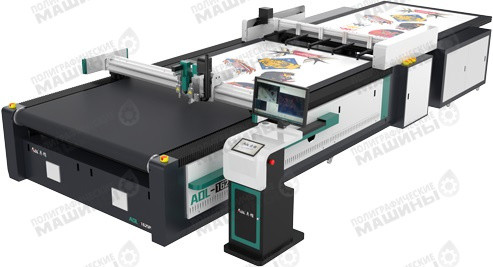

Плоттер AOL PAS с автоматической вакуумной листовой подачей материала

- системой подачи тянущихся рулонных материалов – таких как стретч-пленки. Система осуществляет избыточную размотку с провисанием материала, необходимым для компенсации тянущегося эффекта.

Для удвоения производительности, раскройщики AOL PAS могут оснащаться вторым порталом с еще тремя головками. Таким образом - можно выполнять сложный, многоуровневый крой и фрезировку материала и создавать настоящие произведения искусства, используя одновременно Шесть разных инструментов для обработки.

Плоттер AOL PAS с 2-мя порталами для удвоения производительности и работы без остановок сразу с 6-ю инструментами

Разделение на 2 портала увеличит производительность комплекса в 2 раза, если используется один и тот же инструмент. Макет поделится на 2 части и обработка ускорится соответственно.

Серьезно облегчает работы и наличие Станции автоматического определения инструмента и калибровки глубины ножей. При изменении глубины резки в файле вам теперь не придется останавливать плоттер и регулировать вылет ножа вручную. За считанные секунды машина сделает это самостоятельно, без вашего участия - на автоматической калибровочной станции.

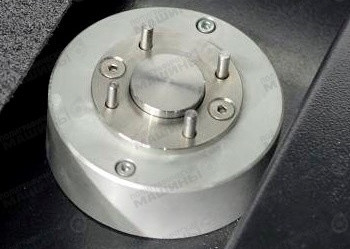

Станция автоматического определения инструмента и калибровки ножей по глубине реза AOL

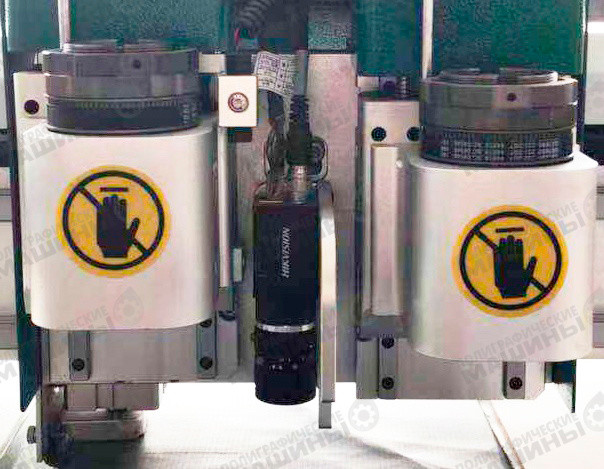

В стандарте все плоттеры AOL оснащаются лучшими CCD камерами известного брэнда «HIKVISION». В отличие от многих аналогов, имеющих известные проблемы с камерами, AOL решили не экономить на такой важной для точности резки детали машины. Поэтому вы всегда можете положиться на высокое разрешение HIKVISION при резке по контуру и по печатным меткам.

Лучшие камеры высокого разрешения HIKVISION для планшетных раскройщиков AOL PAS

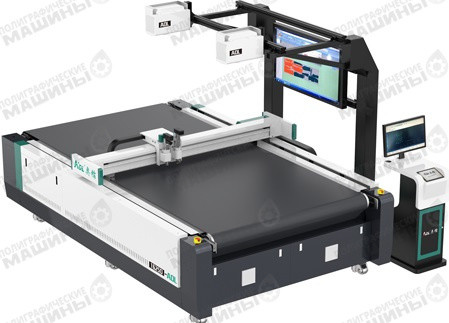

В сотрудничестве с HIKVISON разработана и система SKY-CUT - система удалённого распознавания контуров резки по нанесенному на материал изображению с помощью камер высокого разрешения расположенных высоко над рабочим столом.

Система удаленного распознавания контура резки по напечатанному изображению SKY-CUT для плоттеров AOL

Для обработки акрила, фанеры, дерева, полистирола и т.п. материалов, для которых необходимо использование фрез плоттеры AOL оснащаются мощной системой вакуумного удаления обрези: пылесос с контроллером пуска и системой подвижных шлангов, следующих за движениями головки плоттера. Непосредственно к головке подходит жесткая вертикальная труба откачки обрези, что позволяет избежать излишнего перегибания шланга и запутывания его при сложных маневрах головки. Сама фреза оснащается ворсистым кольцом, чтобы предотвратить разлет обрезков.

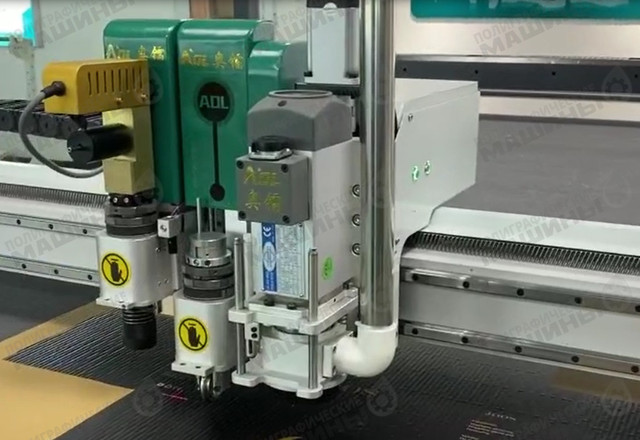

Головка плотера AOL PAS с установленной фрезой и жесткой вертикальной трубой вакуумного отвода обрези

AOL делает ставку на усиленные, высококачественные комплектующие:

·         Там, где у многих производителей используется только одна прецизионная направляющая хода головки – AOL использует 2-ные направляющие производства «PMI». Это гарантирует повышенную жесткость крепления головки и отсутствие люфтов на многие годы использования плоттера с тяжелой нагрузкой.

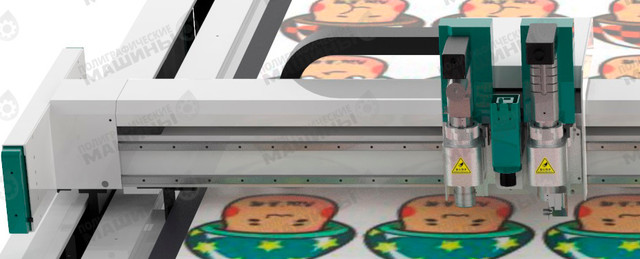

Сдвоенные высокоточные направляющие хода головок PMI режущего плоттера AOL PAS

·         Высокоскоростные сервопривода – только Panasonic, Япония;

·         Кабельканалы – IGUS, Германия;

·         8 вакуумных зон для AOL PAS 1625 – в стандарте, 12 зон для модели 2535. Это в 2 раза превышает аналогичные модели. Такое количество вакуумных зон позволяет оптимально зафиксировать материал на столе во время его движения на конвейере в зависимости от его толщины и ровности. Переключение вакуумных зон контролируется программным обеспечением с помощью заслонок, переключаемых пневматикой. Максимально доступное количество вакуумных зон – до 32! Для снижения шумности вакуумные насосы оснащены глушителями.

·         Концевые выключатели – OMRON, Япония;

·         Электронные компоненты – Schneider, Франция;

·         Конвейерная лента – пр-ва Нидерланды (поставщик Zund);

·         Камеры высокого разрешения – HIKVISION.

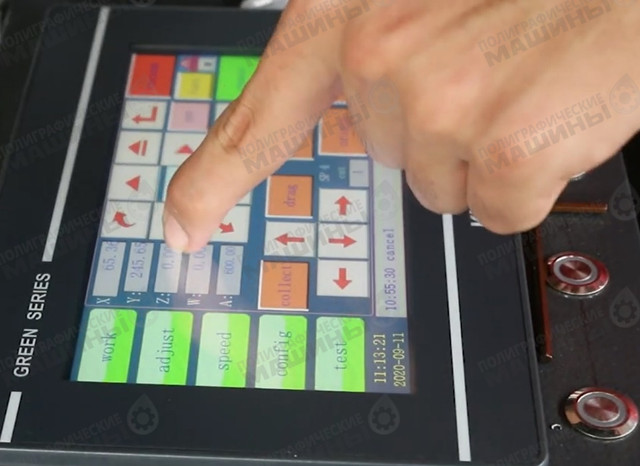

Сенсорная контрольная панель управления AOL PAS оснащается многофункциональной управляющей системой AOL-CUT.

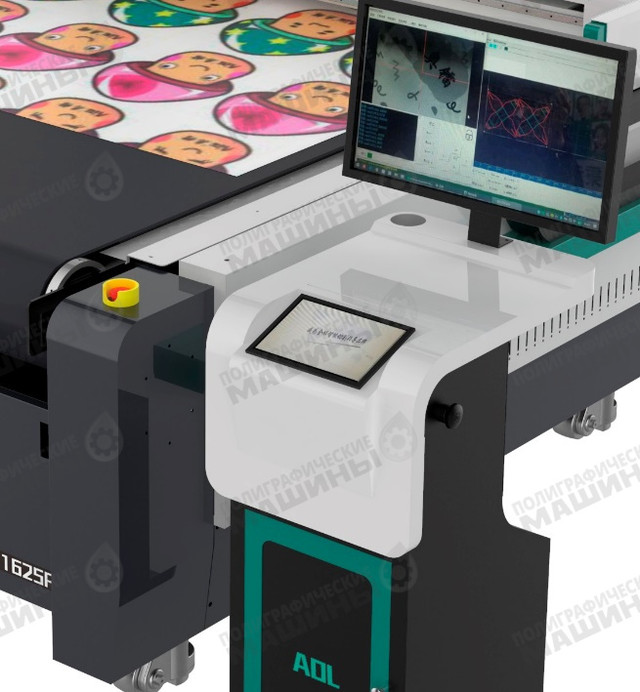

Сенсорная панель управления AOL-CUT планшетного раскройщика AOL PAS

Программное обеспечение позволяет оптимизировать расположение выкроек на столе для минимальных потерь материала и максимальной скорости прохождения головки по контуру резки. Нажатием кнопок на большом тач-скрин дисплее оператор управляет выбором инструмента, подачей, вакуумными зонами, выбирает оптимальные настройки глубины для различных материалов из библиотеки.

Софт AOL-CUT, кроме общего управления машиной, позволяет оператору производить базовые корректировки макета на месте, что упрощает работу и повышает производительность.

За безопасность работы оператора отвечают:

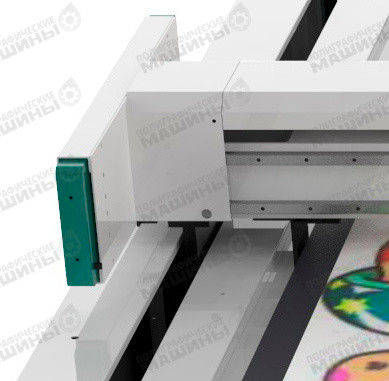

- ИК датчики безопасности на подвижной каретке портала – остановят ход каретки и предотвратят столкновение ее с попавшими в область датчика предметами или руками оператора;

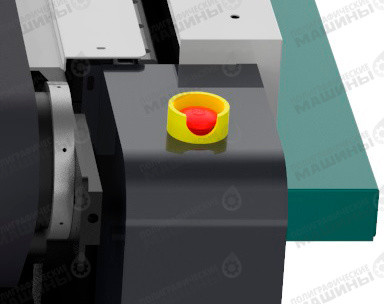

- Кнопки аварийной остановки во всех 4х углах раскройного стола;

- Защитные кожухи.

ИК-барьеры безопасности каретки и кнопки аварийной остановки плоттера AOL PAS

Цифровая резка картона, электрокартона, гофрокартона, ПВХ, акрила, магнитного винила

Автоматический режущий плоттер AOL 0609 PAS - презентация работы

Цифровая резка самоклеящегося винила флюгерным ножом на режущем плоттере AOL 1070 PAS PRO PLUS

Цифровая резка вспененного ПВХ тангециональным ножом UCT на режущем плоттере AOL 1625 PAS

Цифровая резка вспененного ПВХ осциллирующим ножом EOT на режущем плоттере AOL 1625 PAS

Биговка и резка коробки из гофрокартона осциллирующим ножом EOT на режущем плоттере AOL 1625 PAS

Цифровая биговка и резка гофрокартона осциллирующим ножом EOT на режущем плоттере AOL 1625 PAS

Цифровая резка сотового гофрокартона ножом V-cut на режущем плоттере AOL 1625 PAS

Цифровая биговка и резка мелованного картона осциллирующим ножом EOT на режущем плоттере AOL 1625PAS

Цифровая резка акрила фрезой на режущем плоттере AOL 1625 PAS

Цифровая резка губки толщиной 8 см пневматическим осциллирующим ножом POT на плоттере AOL 1625 PAS

Цифровая резка картона тангециальным ножом UCT на режущем плоттере AOL 1625 PAS

Цифровая резка композитной резины пневматическим осциллирующим ножом POT на плоттере AOL 1625 PAS

Цифровая резка самоклейки и этикетки Kiss-cut ножом на режущем плоттере AOL 1625 PAS

Технические характеристики:
