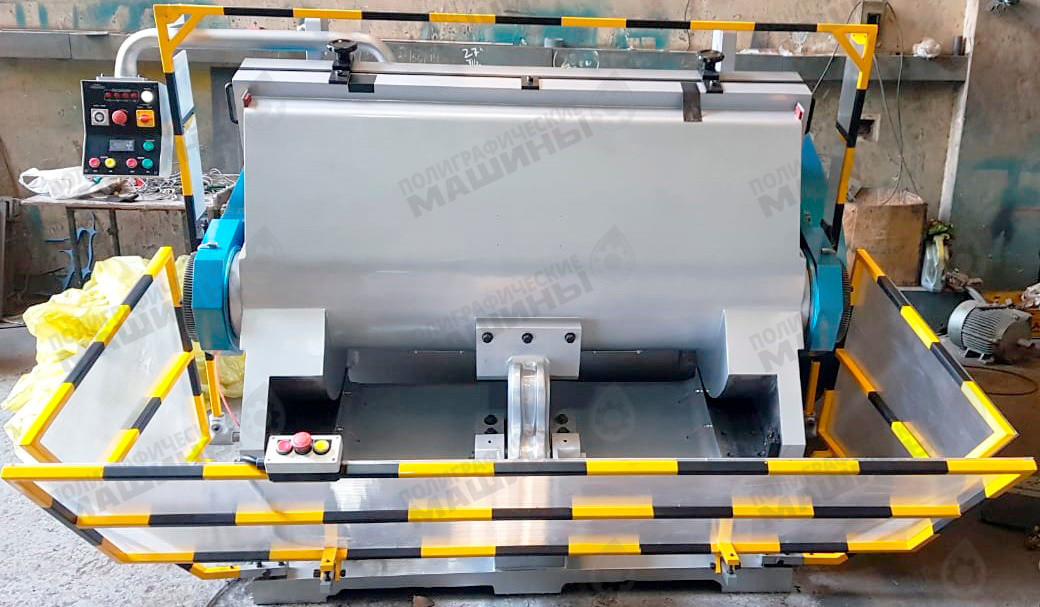

Усиленный тигельный пресс для пазлов LionPOWER-45
влево
  • Усиленный тигельный пресс для пазлов LionPOWER-45, фото 2
  • Усиленный тигельный пресс для пазлов LionPOWER-45, фото 3
  • Усиленный тигельный пресс для пазлов LionPOWER-45, фото 4
  • Усиленный тигельный пресс для пазлов LionPOWER-45, фото 5
вправо

Усиленный тигельный пресс для пазлов LionPOWER-45

  • Под заказ

Цену уточняйте

+375 17 207-77-01
Минск, тел/факс
  • +375 44 779-92-04
    Шаметько Сергей
  • +375 44 779-91-02
    Вишневский Леонид
  • График работы
  • Адрес и контакты
Описание
Подойдет для высечки пазлов до 1000 штук с общей длиной ножей до 61 метра на формате А2 (480х670 мм)



Тигельный пресс для пазлов

LionPOWER-45

87 x 112 см

Усиленный тигель для вырубки пазлов LionPOWER: видео работы (высечка пазлов в два прогона)



Усиленный тигельный пресс для высечки (тигель) LionPOWER-45 - промышленный тигельный пресс для вырубки, высечки, перфорации и биговки сложных фигур с большой длиной ножей на плотном картоне.

Машина оснащается усиленной электромагнитной муфтой для работы с большим давлением чем стандартные тигеля.



Вырубка пазлов на переплетном картоне является самой сложной задачей для тигеля из-за большой длины ножей



В идеале такая сложная работа должна рубиться в 2 прогона, даже на таком усиленном тигеле как LionPOWER (Everest):

1.     Сначала рубятся, например, вертикальные линии – используется штамп только с вертикальными линиями для получения полу-фабриката;

2.     Затем устанавливается штамп с горизонтальными линиями и получаются готовые пазлы.

Вырубка пазлов в 2 прогона: сначала рубится одна линия, затем вторая. Так сокращается длина ножей в 2 раза а давление увеличивается



Цельнолитая станина и усиленная конструкция тигеля обеспечивает максимальную устойчивость и невосприимчивость пресса для высечки LionPOWER к вибрации при перфорации и вырубке.

Тигеля комплектуются усиленными рычагами, коленвалом и шестернями для работы с большим давлением.

Мощная конструкция гарантирует безупречную работу при тяжелых нагрузках.

Рама и тигель вылиты из специального высокопрочного чугуна и устойчивы к деформации.



Тигель с плитой приводится в движение валом, установленным на шарикоподшипниках, через пару высокоскоростных двойных косозубых шестерен, работающих в масляной ванне, и приводящихся в движение двумя парами понижающих спиральных шестерен, защищенных прочными кожухами

Вал главной шестерни и соединительные рычаги установлены на бронзовых металлических втулках.

Привод тигеля валом установленном на шарикоподшипниках и шестернями на мощных бронзовых втулках



Вал редуктора изготовлен из закаленной высококачественной легированной стали. Элементы противодавления всегда находятся в смазке и предотвращают отклонение шестерен под давлением.

Регулировка давления с помощью эксцентриковых втулок для более точной регулировки пресса

Цельнолитые соединительные рычаги - «руки» тигеля - мощные, удобной конструкции, изготовлены из высокопрочной стали.

Подвижная плита движется по закаленным и отшлифованным стальным рельсам.

Широкое открытие плиты облегчает наклад листов для оператора, что позволяет поддерживать высокую производительность.

Стальная вырубная плита изготавливается с высокой точностью с соблюдением самых высоких допусков, обеспечивая равномерное распределение давления на штамп, тем самым снижая износ режущих ножей в штампе.

Регулировка давления

Быстрая и простая регулировка давления осуществляется с помощью двух эксцентриковых втулок. Уровень давления можно легко определить по градуированной шкале.



Электромагнитная муфта и тормоз

Электромагнитная муфта и тормоз позволяют легко управлять машиной путем лишь нажатия кнопок, что значительно упрощает труд оператора. Электрическая синхронизация сцепления и тормоза исключает возможность несоответствия между пуском и торможением.



Задержка хода

Задержка хода может быть установлена от 0,5 до 10 секунд. Это практичная и полезная функция, когда требуется точная приводка или, когда идет работа с листами большого формата.



Устройства безопасности

Все движущиеся части этой машины защищены проверенными защитными приспособлениями. Если какой-либо предмет окажется между подвижной частью тигеля и этим ограждением, то легкое отклонение ограждения немедленно остановит подвижную часть и отключит пусковой механизм.

Тигеля LionPOWER оснащаются барьерами безопасности по периметру плиты



Низкий уровень шума и удобство работы оператора на тигеле LionPOWER обеспечивают следующие технические решения:

- Мощные цилиндрические шестерни из специальной стали;

- 2 движущиеся части S-типа для контроля баланса больших тигелей;

- 3 предохранительных устройства;

- Моторизованный насос централизованной системы смазки с таймером;

- Шлифованная до зеркального блеска вырубная пластина;

- Автоматический счетчик листов.





Технические характеристики:



Модель

LionPOWER

Формат, мм

1120x870

Внутренний формат заключки, мм

105х77

Скорость, удар/мин

25

Длина лезвий, мм

Зависит от материала и формата

Габариты машины, мм

2590×2150×1750

Масса, т

6,0

Энергопотребление, кВт

5,5
