Ламинатор – полуавтомат

для лазерной печати

DIGITIZER-520S

Масляный нагрев + Гидравлический прижим

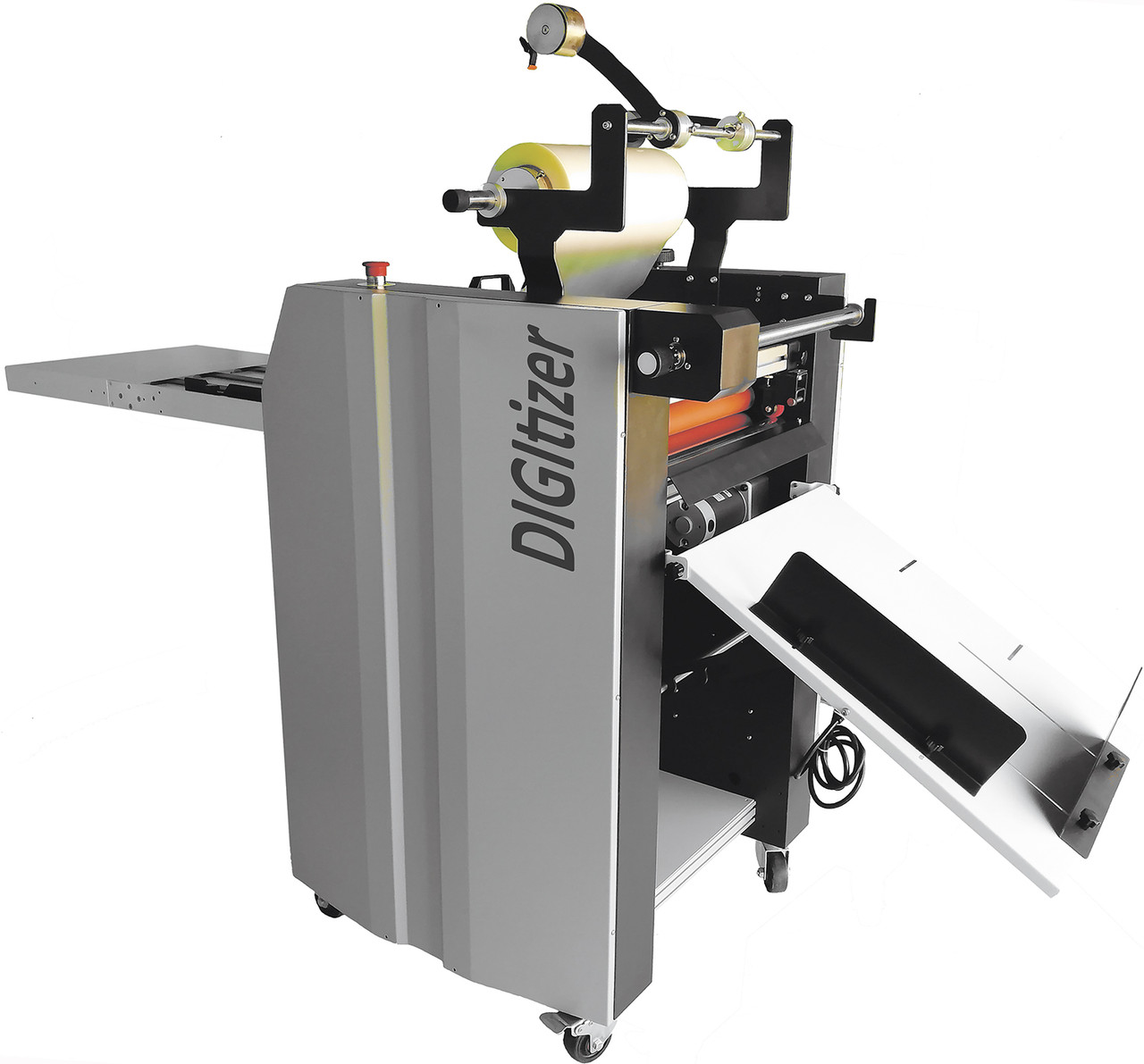

Полуавтоматический цифровой ламинатор DIGITIZER-520S – вид со стороны наклада





Полуавтоматический цифровой ламинатор DIGITIZER-520S – вид со стороны приемки



Ключевые особенности DIGITAIZER-520S:

·      Просторный конвейер для ручного наклада + удобная полка для листов

·      520 мм ширина - подача как по широкой, так по и узкой стороне,

·      Баннеры до 1200 мм – максимальная длина листа,

·      Масляный нагрев – стабильная температура,

·      Скорость до 15 м/мин,

·      ГИДРАВЛИЧЕСКИЙ прижим,

·      Автоматический пневмо-отрыв и приемка в лоток.

+ Фольгирование (Опция)



DIGITIZER-520S – это промышленный полуавтоматический ламинатор, предназначенный для ежедневной многочасовой эксплуатации в средних и крупных цифровых типографиях для ламинации большого количества разноформатных оттисков лазерной печати.

Ламинатор подойдет и для ламинации офсетных оттисков: его максимальная рабочая ширина в 520 мм . При этом – ламинатор имеет компактные размеры (1,7×0,8 м) , рассчитанные на стеснённые помещения офисных центров занимаемые именно цифровыми типографиями.



НАКЛАД ЛИСТОВ:

Подача листов из стопы, размещенной на удобной полке, производится оператором без необходимости «прицеливаться». Оператор просто укладывает листы один за одним – с произвольным нахлестом на удобный конвейер:



Просторный конвейер наклада листов с удобной полкой на ламинаторе DIGITIZER-520S



·         Оператор может подавать листы в спокойном режиме. Иногда даже делая что-то паралельно



АВТОМАТИЧЕСКИЙ НАХЛЕСТ:



·         У передних упоров лист ожидает прохождения предыдущего листа до заданной оператором с дисплея длины нахлеста (от 1 до 5 мм). Нахлест отвечает за более эффективное разделение листов после ламинации;

·         Упоры открываются в нужный момент и лист протягивается в секцию ламинации.

·         Поскольку выставление нахлеста автоматизировано – оператор может подавать листы в спокойном режиме.

Автоматические передние упоры на секции нахлеста ламинатора DIGITIZER-520S

Подача листов и нахлест в DIGITIZER-520S работают просто и надежно.

Это позволяют снять нагрузку и снижает требования к квалификации оператора.



В отличие от автоматической подачи – не требуются навыки и время для настройки сложного вакуумного самонаклада и отделения листов в стопе. Можно эффективно отламинировать и 5, и 1000 листов.



Стандартный диапазон бумаг для DIGITIZER-520S: 115 - 400 г/м.кв. Возможна работа с бумагами и вне этого диапазона с использованием дополнительных настроек



Максимальная механическая скорость работы DIGITIZER-520S – 15 м/мин. Но, конечно, оператору придется очень постараться, чтобы так быстро накладывать листы.

Кроме того - качество ламинации напрямую зависит от скорости, типа пленки и плотности и формата бумаги – об этом не стоит забывать при расчёте реальной производительности любого ламинатора.



На видео – работа ламинатора на скорости 15 м/мин:



Для лазерной печати скорость работы ламинатора DIGITIZER-520S будет значительно варьироваться в зависимости от:

·         свойств тонера каждого из производителей – Xerox, Konica, Ricoh, Canon;

·         плотности слоя тонера и процента запечатки;

·         толщины и влажности бумаги;

·         типа пленки: обычная или специализированная пленка для цифровых оттисков.



СЕКЦИЯ ЛАМИНАЦИИ:



Высокую скорость ламинации и стабильное качество припекания пленки к тонеру обеспечивает теплоемкая система масляного нагрева главного ламинирующего вала.

Система нагрева состоит из следующих компонентов:

1)     160 миллиметровый толстостенный стальной ламинирующий вал.

Диаметр в 1,5-2 раза превышает имеющиеся на рынке аналоги.

·         Большой диаметр ламинирующего вала обеспечивает большую поверхность прогрева пленки перед припрессовкой ее к тонеру.

·         Большой диаметр вала обеспечивает остывание меньшей доли его поверхности при теплообмене с плотной бумагой и, как следствие, позволяет остывшей поверхности лучше прогреться за цикл полного оборота вала перед повторным контактом со следующим листом бумаги.

·         Большой диаметр ламинирующего вала имеет меньший угол деформационного воздействия на бумагу при ламинировании. Благодаря этому листы меньше скручивает после ламинации.



2)    Полости толстостенного ламинирующего вала заполнены маслом.

·         Масло обеспечивает высокую теплоемкость поверхности вала. Тепло не уходит так быстро при контакте с бумагой как при прямом ламповом нагреве.

·         Остывшая поверхность быстрее прогревается за цикл оборота.

·         Тепло равномерно распределяется по всей поверхности – от краев вала до его середины.

·         Более экономичный режим поддержания заданной температуры. Тэны работают в пульсирующем режиме. Мощность ламинатора – всего 4 кВт.



3)    Тэны внутри осевой полости прогревают внутренние стенки запаянных масляных резервуаров.

·      Благодаря этому тэны легко поменять без риска протечки масла.



ГИДРАЛИЧЕСКАЯ ЗАПРЕССОВКА:

Высокую силу прижима для работы с темными плашками обеспечивает мощный электро-гидроусилитель. Давление задается с пульта управления



РАЗМОТКА ПЛЕНКИ:





Удобная размотка пленки с подрезкой и перфорацией с быстросъемными креплениями позволяет быстро переключиться между материалами на автоматическом ламинаторе DIGITIZER-520S



В DIGITIZER-520S предусмотрена удобная размотка пленки или фольги с подтормаживаем. Тормозные муфты предотвращают излишнюю размотку и контролируют натяжение. Муфты быстросъемные. Таким образом, оператор может быстро переключиться:

·         с обычной пленки на Софт-тач;

·         с большого рулона с втулкой 75 мм на маленький рулон с 25-миллиметровой втулкой;

·         на разную ширину пленки, например: 380 мм на ширину 305 мм;

·         с пленки – на фольгу.



Стойка оснащена ножом подрезки пленки по ширине и ножом перфорации для автоотрыва.

Шпинделя размотки позволяют цифровой типографии использовать пленку малой намотки на 25-миллиметровой втулке наравне с большими 2000-меровыми рулонами на втулке 75 мм.

Моторизированная смотка фольги – доступна опционально.



РАЗГЛАЖИВАНИЕ ЛИСТА ПРОТИВ СКРУЧИВАНИЯ ПОСЛЕ ЛАМИНАЦИИ:



Вал разглаживания отламинированного листа перегибом на ламинаторе DIGITIZER-520S



АВТОМАТИЧЕСКИЙ ОТРЫВ ЛИСТА:





Узел автоотрыва представляет собой 2 пары резиновых валов, вращающихся с разной скоростью и создающих перекос одного листа относительно другого по линии нахлеста.

Целью этого перекоса является растяжение и отрыв пленки в ее самом слабом месте – месте ее перфорации.

Выводная пара валов запрессовываются только в момент отрыва и тем самым ускоряет лист, натягивая пленку в месте разрыва.

Пленка легко отрывается ровно по острому краю следующего листа. линии нахлеста. Запрессовка отрывных валов осуществляется пнемоцилиндрами. Это наиболее быстрый и четкий способ, когда требуется короткая и мгновенная запрессовка.

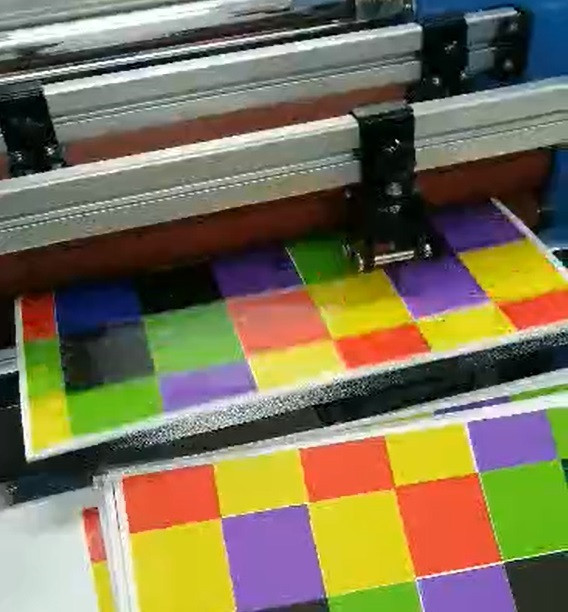

Автоматический отрыв листов на ламинаторе DIGITIZER-520S



Освобожденный лист укладывается на широкий наклонный стол:



Приемный лоток на ламинаторе DIGITIZER-520S





СЕНСОРНЫЙ ПУЛЬТ УПРАВЛЕНИЯ:



С помощью дисплея пульта управления оператор легко контролирует все параметры работы ламинатора: Температура, Скорость, Длина листа (Автоотрыв), Нахлест, Запрессовка – все эти параметры мгновенно доступны для оператора без необходимости открывать дополнительные окна



Сенсорный пульт управления ламинатором DIGITIZER-520S



Технические характеристики:



Модель ламинатора	DIGITIZER-520S
Самонаклад	Конвейер + Полка
Нагрев	Масляный
Давления прижима	Гидравлическое
Нахлест	Автоматический
Сторон листа за 1 прогон	1
Перфорация пленки	да
Подрезка пленки	да
Устройство разглаживания	Вал+ребро, регулируемый наклон
Отрыв листов	Пневмозапресовка, Автоматический
Приемка	В наклонный лоток
Максимальная формат листа	520 х 1200 мм
Минимальный формат	200х300 мм
Высота стопы самонаклада	260 мм
Диаметр ламинирующего вала	160 мм, хромированный
Диаметр прижимного вала	100 мм, силиконовое покрытие
Толщина пленки	17-45 микрон
К-во рулонов размотки пленки	1
Диаметры втулок и ролика пленки	25 и 75 мм, ролик до 340 мм
Скорость работы	1 - 15 м/мин
Регулировка температуры	80 -130 ºС
Электропитание	220В, 50 Гц
Сжатый воздух*	6 Атм
Энергопотребление	4 кВт
Вес брутто	220 кг
Габариты в собранном состоянии	1780х840х1420 мм

* Требуется подключение сжатого воздуха от центральной сети или отдельный компрессор
