Промышленный автоматический ламинатор SUPER-BOND 920

  • Под заказ
clockОтправка с 11 декабря 2022

Цену уточняйте

+375 (17) 207-77-01
Минск, тел/факс
  • +7 (495) 668-10-57
    Москва, тел.
  • +375 (44) 779-91-02
    Вишневский Леонид
Описание
Характеристики

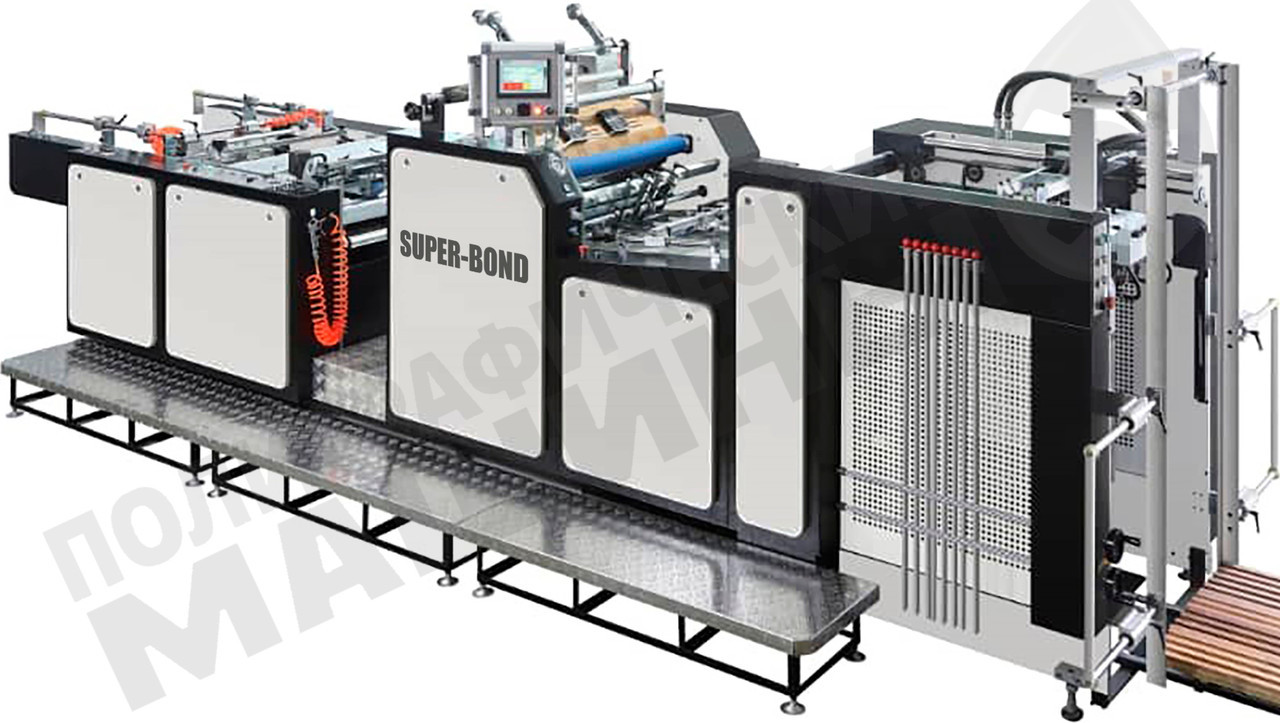

SUPER-BOND 920 - это промышленный автоматический ламинатор с самым высоким уровнем автоматизации.



Высокопроизводительный автоматический ламинатор B1 – 80 м/мин

SUPER-BOND 920



Промышленный ламинатор SUPER-BOND 920 с паллетным самонакладом и приемкой НОН-стоп







Ламинатор SUPER-BOND 920 – это 5-е поколение высокопроизводительных промышленных ламинаторов, которые производятся уже более 15 лет.



SUPER-BOND 920 в основном используются для производства картонной упаковки - на типографиях, для которых прежде всего важны:

·           высокая производительность – до 80 м/мин;

·           безостановочная работа на длинные тиражи;

·           возможность работы с форматом В1;

·           ламинация металлизированными или ПЭТ пленками, требующих нестандартного разделения листов специальным ножом





ПРОМЫШЛЕННАЯ ОСНОВА SUPER-BOND 920 – это:

·           Высокостапельный самонаклад с максимальной высотой стопы до 850 мм и системой НОН-стоп подачи без остановок;

·           Вакуумный стол равнения с полноценной боковой маркой – как на печатной машине;

·           Мощный ламинирующий вал 400 мм наполненный маслом с самым современным и самым быстрым электромагнитным разогревом;

·           Пневморазжимной шпиндель размотки с усиленной муфтой контроля натяжения пленки;

·           Промышленное устройство разделения листов с двойным контролем надрыва: дисковая перфорация на валике с пленкой + надсекающий нож непосредственно перед секцией отрыва;

·           Высокостапельная НОН-стоп приемка с боковыми сталкивателями – для непрерывной и четкой укладки отламинированных листов в ровные стопки.



Подробное описание:





САМОНАКЛАД:

  • Автоматический каскадный самонаклад с большой высотой стопы – 850 мм;
  • Устройство подготовки паллета с бумагой: Тележка на рельсах с равнением стопы по вертикальным направляющим;

Самонаклад SUPER-BOND 920 оснащен мощной стальной подъемной платформой и может использоваться как с паллетной загрузкой, так и с устройством НОН-стоп подачи. При использовании устройства предварительной подготовки стопы оператор укладывает бумагу пачками на тележку и равняет стопу по вертикальным направляющим. После этого ровная стопа задвигается по рельсам на подъемную платформу самонаклада





  • НОН-стоп подача с поддержкой остатка стопы на «шпагах» пока оператор закатывает в самонаклад новый стапель;

·         Сервоприводная 2-системная каскадная вакуумная головка самонаклада: 2 отделяющих присоски + 4 толкающих присоса – как на офсетной печатной машине;

Промышленная вакуумная головка каскадного самонаклада с фронтальными раздувами, прижимными грузами и листоотделителями обеспечивает стабильную подачу бумаги от 115 до 600 г/м.кв из высокого стапеля





·         Мощные фронтальные раздувы стопы для эффективного разделения листов в стопе;

·         BECKER - вакуумный безмаслянный компрессор самонаклада;

·         Электро-механический датчик 2-ного листа на входе на стол равнения;



На входе на стол равнения ламинатора SUPER-BOND 920 лист контролируется электро-механическим датчиком двойного листа



·         Вакуумные ленты на столе самонаклада обеспечивают надежную проводку каскада из листов до устройства равнения;

Стол равнения ламинатора SUPER-BOND 920 оснащен вакуумными лентами, прижимными роликами и щетками, предотвращающими отскок листа от передних упоров при работе на высокой скорости



·         Боковая марка и Передние упоры позволяют отрегулировать нахлест с высокой точностью;

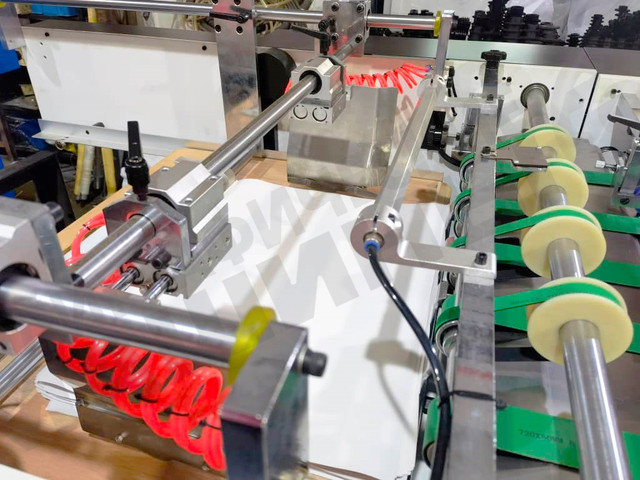

Система равнения листа ламинатора SUPER-BOND 920 перед ламинацией: профессиональная боковая марка + равнение по передним упорам. Это позволяет добиться более точного нахлеста на скорости. Датчик наличия листа отведет ламинирубщий вал и не позволит клею запачкать прижимной вал в случае пропуска листа.



  • Датчик наличия листов на входе в секцию ламинации. Дает команду на сброс давления между ламинирующими валами, если отсутствует подача листа или лист пропущен. Это защищает от припрессовки горячей пленки к прижимному валу и от потерь времени на его последующую очистку оператором.



УПРАВЛЕНИЕ:





  • Главный дисплей управления SIEMENS выполняет широкие функции: Автоматический контроль нахлеста листов;  Скорость; Температура; Монитор ошибок; Управление; Счетчик

Ламинаторы SUPER-BOND оснащаются сенсорной панелью управления и ЧПУ ведущего производителя – SIEMENS, Германия



  • Дополнительные панели с регулировками давления и натяжения пленки расположены на секциях ламинации и секции отрыва



РАЗМОТКА ПЛЕНКИ:



  • Пневморазжимной шпиндель размотки пленки с поддержкой по обеим краям - для работы с тяжелыми роликами пленки;

Система проводки и разглаживания пленки SUPER-BOND 920 через 3 вала позволяет убрать складки и снять статику



  • Для контроля натяжения и предотвращения произвольной размотки пленки вал снабжен мощной электромагнитной муфтой в торце своего держателя;

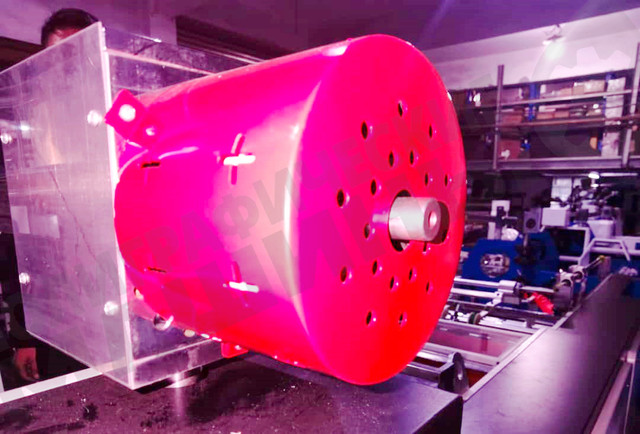

Мощная тормозная муфта с регулируемым усилием позволяет четко контролировать натяжение пленки на размотке ламинатора SUPER-BOND 920

  • Система проводки пленки из 3х разглаживающих валов:

·      Стальной проводящий вал – проводит пленку к другим валам и начинает ее разглаживание,

·      Вал с центробежными спиральными канавками - разглаживает складки пленки и центрирует ее,

·      Вал с резиновым покрытием – снимает статику, окончательно разглаживает и направляет пленку перед прогревом.



  • Дисковая подрезкой пленки по ширине – стандартная комплектация. Используется для быстрой подстройки установленного ролика под ширину ламинируемой бумаги;



Стандартно размотка пленки SUPER-BOND 920 комплектуется держателями ножа подрезки и ножа перфорации



  • Дисковая перфорация пленки на валу – стандартная комплектация. В паре с роторным ножом подсечки края – дисковая перфорация позволяет легко разделять отламинированные листы по линии нахлеста. Такая система отрыва позволяет ламинатору работать на высокой скорости;



СЕКЦИЯ ЛАМИНАЦИИ:



  • Ламинирующий вал диаметром 400 мм. Преимущества:

·      большая площадь прогрева пленки, и как следствие хорошая адгезия пленки кбумаге;

·      большое пятно припрессовки и хороший прогрев бумаги – тоже способствует лучшей адгезии пленки к материалу;

·      меньше скручивание бумаги, за счет большего диаметра вала

Большой маслонаполненный ламинирующий вал SUPER-BOND 920 обеспечивает эффективный прогрев пленки, большое давление и минимальную деформацию бумаги



  • Нагрев электромагнитными нагревателями по внешнему контуру – самый быстрый прогрев поверхности вала из всех известных. Нагревателям не нужно сначала разогревать середину вала. Позволяет быстро получить и, главное – поддерживать нужную температуру именно на поверхности ламинирующего цилиндра и тем самым обеспечить качество адгезии пленки к бумаге;

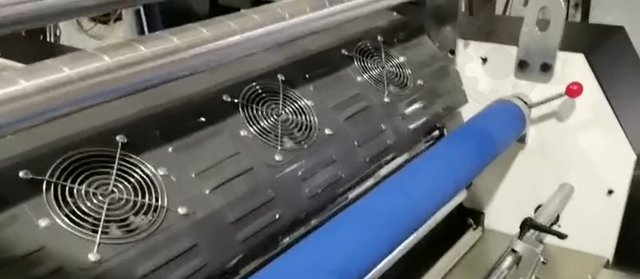

Внешний электромагнитный нагрев SUPER-BOND 920 обеспечивает быстрый прогрев вала и стабильную температуру ламинации на протяжении всего тиража



  • Наполненный маслом контур вала – лучше удерживает тепло и снижает инерцию охлаждения из-за контакта с бумагой. Таким образом температура ламинации сохраняет стабильность;
  • Прижимной вал большого диаметра из высокотвердой резины – большее пятно контакта при меньшем деформационном воздействии на бумагу;
  • Давление валов регулируется мощными гидравлическими цилиндрами и автоматизированной системой контроля давления валов. Такая система обеспечивает поддержание стабильности давления на протяжении всего цикла работы ламинатора
  • Разглаживание листов после ламинации при необходимости выполняется специальной усиленной планкой перегиба. Для широкого формата только планка такая конструкция планки позволяет достичь достаточной жесткости чтобы выдерживать сопротивление полотна без прогибов. Разглаживание происходит в направлении противоположном скручиванию;



РАЗДЕЛЕНИЕ ЛИСТОВ:



  • Двойная система подготовки пленки перед отрывом: Дисковая перфорация на рулоне и станция надсечки пленки по принципу «летающих ножей».
  • 6 вращающихся «летающих» лезвий подсекают пленку в стыках между листами. Получается надежное начало для отрыва листа по линии нахлеста.

«Вертолет» из 6 вращающихся лезвий устройства надсечки пленки SUPER-BOND-920 обеспечивает идеальное начало отрыва листа по линии нахлеста



  • Отрывные валы имеют регулируемое давление. Сила прижима регулируется пневмоцилиндом.

Отрывные валы устройства разделения листов ламинатора SUPER-BOND 920 оснащены регулировкой давления прижима в зависимости от плотности бумаги



  • Для отделения листа от предыдущего валы секции отрыва начинают тащить отрываемый лист с большей скоростью чем скорость основного полотна. Тем самым пленка натягивается и рвется в самом тонком месте – по кромке предыдущего листа где есть надсечка или перфорация, которые облегчают разрыв пленки.
  • Надежность отрыва контролируется ЧПУ по принципу обратной связи. В случае замятия на отрыве ламинатор остановит подачу.





ПРИЕМКА:



  • «Вишенкой на торте» в автоматизации ламинатора SUPER-BOND является стапельная НОН-СТОП приемка.

Вспомогательный стол системы НОН-топ приемки SUPER-BOND 920. На него укладываются листы пока оператор разгружает нижнюю платформу приемки



Работает она следующим образом: Оператор задвигает на верх почти заполненной стопки вспомогательный стол. На этот стол продолжается укладка листов пока выкатывается готовый паллет с нижней платформы. Оператор устанавливает на подъемную платформу приемки пустой паллет и поднимает ее вверх - к вспомогательной. После этого вынимает вспомогательный стол и опять работаете до заполнения паллета.

Все это без остановки машины!



  • Верхние и нижние поддерживающие поддувы приемки, направляют и опускают лист на приемную платформу струями воздуха;

Струи воздуха верхнего поддува приемки SUPER-BOND-920 направляют листы вниз – на платформу приемки и предотвращают скручивание переднего края бумаги при укладке



Нижние поддувы приемки SUPER-BOND-920 поддержывают ведущий край листа при его сбросе в приемку и направляют его к передним упорам для лучшего равнения и укладки



  • За равнение листов в стопе отвечают боковые сталкиватели.

Боковые сталкиватели паллетной приемки SUPER-BOND 920 оснащены пневмоприводами



Технические характеристики :



Макс. скорость ламинирования:

до 80 м/мин

Макс. размер листов:

889 x 1050 мм

Мин. размер листов:

260 x 210 мм

Диаметр ламинирующего вала:

400 мм

Плотность бумаги:

115-600 г/м2

Макс. высота стопы самонаклада:

1100 мм с паллетом (850 мм стопа)

Макс. высота стопы глубокой приемки:

1100 мм с паллетом (850 мм стопа)

Толщина ламинирующей пленки:

24-50 мкм

Тип ламинирующей пленки:

OPP, (PET, Nylon – нужен специальный нож для разделения)

Время нагрева ламинирующего вала (25÷100 °C):

Около 5 мин

Точность нахлеста листов:

±1,5 мм

Сжатый воздух:

6 атм. 120 л/мин.

Электропитание

52 кВт, 380В, 50Гц

Габариты вкл. глубокий стакер (Д x Ш x В):

8800x1940x1980 мм

Вес:

4500 кг
