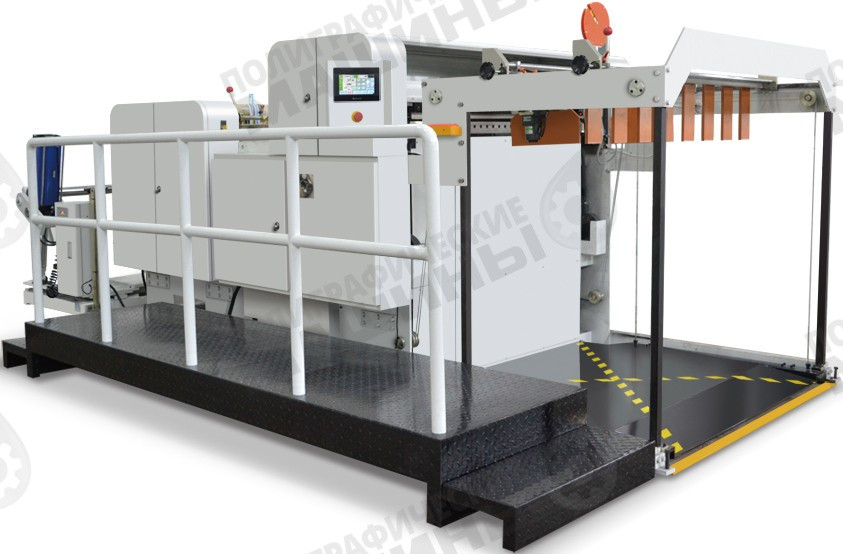

Высокоточная сервоприводная листорезальная машина

SuperCUT-1400B

Листорезка SuperCUT-1400B с приемкой в высокую стопу с опциональным устройством вставки закладок



Листорезка SuperCUT-1400B предназначена для резки в лист с высокой точностью:  до +/- 0,2 мм для материалов в диапазоне от 80 до 450 г/м.кв таких как бумага, пленки, ламинированные бумаги и пленки, самоклеящаяся этикетка, ПВХ и другие.

Работа главного электродвигателя контролируется ЧПУ через частотный преобразователь. Это позволяет плавно регулировать скорость вращения двигателя.

Управление работой всех устройств листорезальной машины осуществляется с сенсорной цветной панели управления.



Интерфейс сенсорной панели управления листорезальной машины SuperCUT-1400B

Функционал машины:



·           автоматический счетчик метража,

·           возможность задать фиксированную длину реза, благодаря сервоприводу протяжки,

·           автоматическая остановка рубки при достижении заданного количества листов,

·           автоматический контроль натяжения полотна с поможью магнитных тормозных муфт на размотке.



РАЗМОТКА:



Автоматическое опускание и подъем рычагов размотки мощными пневмо-цилиндрами облегчает загрузку и съем ролликов материала.



Стандартно машина оснащена пневморазжимным шпинделем размотки - 76 мм

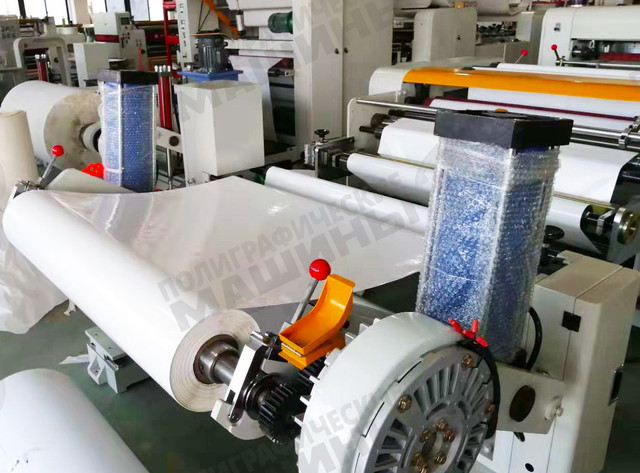

Стандартный пневмо-подъемники размотки с пневморасширяемым шпинделем и электромагнитными тормозными муфтами на листорезальной машине SuperCUT-1400B





Опционально: доступна Бесшпиндельная размотка с гидравлическим подъемником с конусами 76 и 152 мм.



Опционально: Конуса для втулок диаметром 300 мм

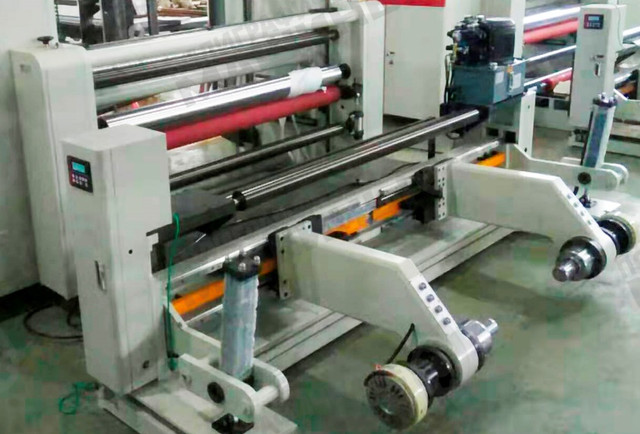

Бесшпиндельная размотка с гидравлическими подъемниками. Опциональные конуса на втулки диаметром 300 мм



Проводящие бумагу валики изготовлены из дюралюминия с антистатическим покрытием.



Сервопривод протяжки полотна мощностью 3 кВт.

Протяжные валики имеют усиленную конструкцию. Сердечники валов изготовлены из высококачественной стали.





Опционально: для бумаг свыше 180 г/м.кв машина оснащается устройством Разглаживания бумаги (анти-скручивание). Бумага перегибается в направлении обратном направлению намотки в роле с бумагой через вал устройства разглаживания:

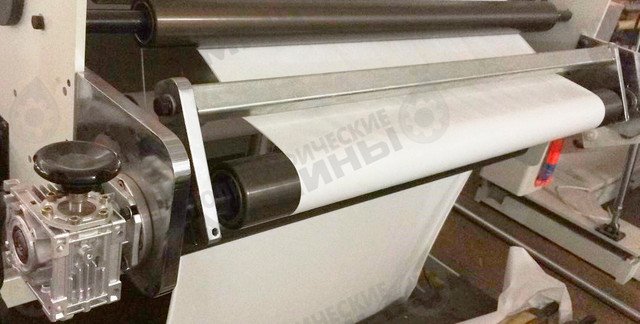

Опциональное устройство разглаживание полотна перегибом листорезки SuperCUT-1400B. Актуально для более плотных бумаг и бумаги, намотанной непосредственно возле втулки роля





Опционально:  для точности резки - доступно полноценное Устройство автоматического равнения полотна по краю. Необходимо в только для резки отпечатанной продукции по меткам. Для обычной размотки роля в лист – не требуется.



Ультразвуковой контроль края полотна – в стандартном оснащении:

Ультразвуковой датчик края полотна листорезальной машины SuperCUT-1400B



Опционально: для тонких бумаг, подверженных электризации – доступен Антистатик для полотна перед рубкой - снимает статику с пересушеной бумаги итак же работает против скручивания



Опциональная планка антистатика листорезки SuperCUT-1400B. Для тонких и пересушенных бумаг



Опционально: для очистки пыльных бумаг и картона – машина оснащается Пылесосом поверхности полотна



Опциональное устройство отсоса пылидля листорезки SuperCUT-1400B. Для пыльных бумаг

РЕЗКА:



Мощная рама поперечного резального модуля.

Высокоскоростной привод реза.

Износоустойчивые ножи: 1 комплект на машине + 1 комплект в запасе.

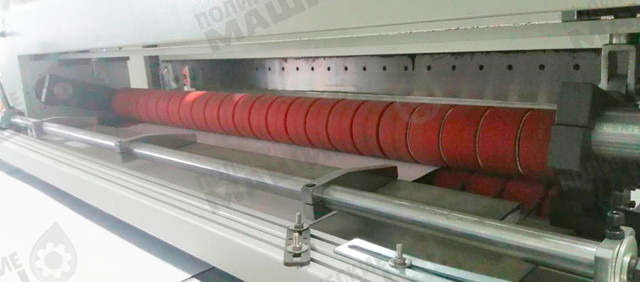

Секция резки SuperCUT-1400B – вид со стороны протяжки бумаги



Крепление ножа к балке скоростного вертикального реза в листорезальной машине SuperCUT-1400B



Опционально: Дополнительный комплект ножей

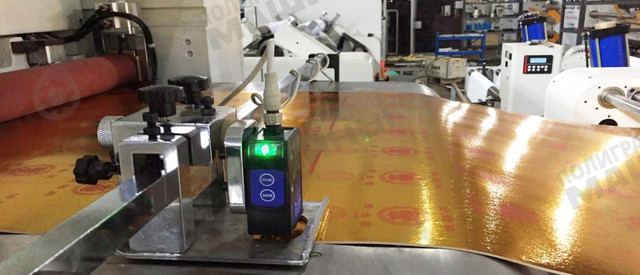

Опционально: Фото-датчик высоко-точной резки (+/- 0,2 мм) по печатной метке. Для рубки в лист отпечатанных этикеток и прочей продукции, требующей высокой точности реза





Датчик высокоточной резки по печатной метке листорезальной машины SuperCUT-1400B

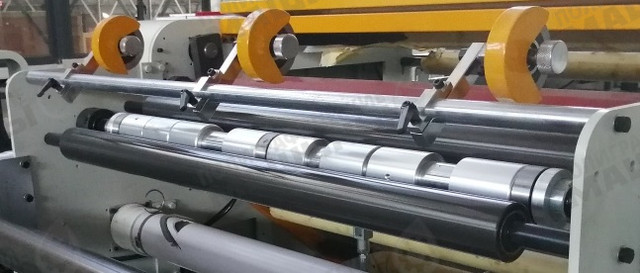

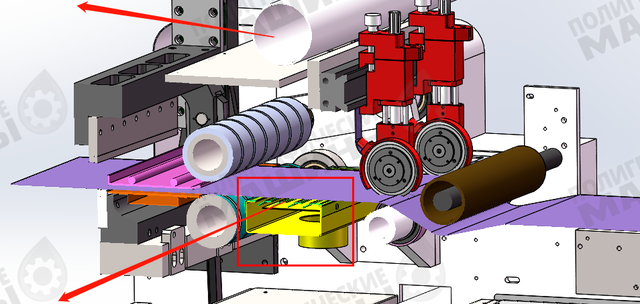

Опционально: Модуль продольной резки полотна дисковыми ножами на ручьи

3 позиции резки – базовое оснащение модуля для резки на 2 ручья и чистовой обрезки боковых кромок.  Доступна установка 4-х ножей - для вырезания центральной полосы. Обрезь - удаляется в вакуумный рукав.

Запасные дисковые ножи – так же доступны за небольшую плату.



Модуль продольного роспуска полотна на ручьи с обрезкой и вакуумным удалением боковых кромок.



3 ножа в стандартной комплектации

ПРИЕМКА:



Машина оснащена высокостапельным устройством приемки и укладки листов в ровную стопку.

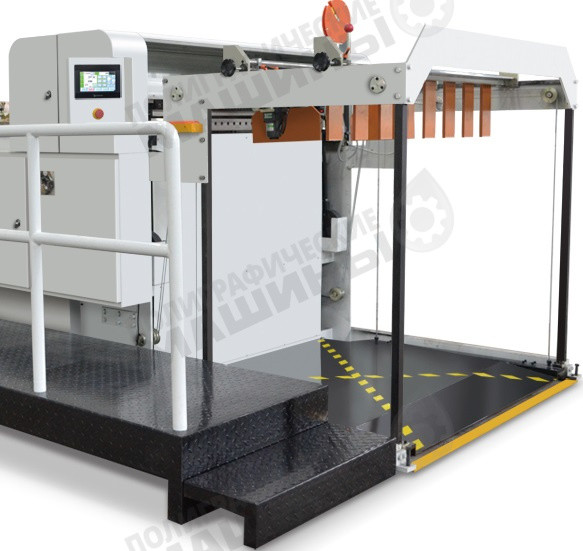

Глубокая приемка листорезки SuperCUT-1400B с высотой стапеля до 1200 мм



Массивные передние упоры и боковые подбивки позволяют уложить листы в ровные стопки.

Деревянный паллет оператор закатывает на гидравлической тележке прямо на стальную подъемную платформу.

Подъемник обладает достаточной мощностью для веса стопы высотой 1200 мм



Опционально: Вставка закладок

Оператор с панели управления машиной задает количество листов в пачке и длину закладки. Устройство вставки разматывает и отрезает ленту нужной длины и вставляет ее в стопу.



Комплектующие:

Наименование	Характеристики	Изготовитель
Мотор размотки	1.5 кВт	Шанхай, КНР
Магнитные тормозные муфты	10 кг	КНР
Пневмо-разжимные шпинделя	1400 мм	КНР
Инвертер		SINEE
Контроллер натяжения	FP0	КНР
ЧПУ		Panasonic, Япония
Тач-скрин панель управления	TK6070	Weinview, Тайвань
Мотор привода рубки	2.2 кВт	Шанхай, КНР
Серво-мотор протяжки полотна	4,4 кВт	INVT, Китай
Пневмо-компоненты		Airtac, Тайвань
Переключатели		Schneider, Франция
Нож рубки	1450 мм	КНР
Дисковые ножи		SKD





Схема проводки полотна:

Схема протяжки полотна листорезальной машины SuperCUT-1400B



Монтажная схема SuperCUT-1400B:



Технические характеристики:

Макс. ширина рубки	1400 мм
Длина рубки	300-1000 мм
Макс. диаметр размотки	1400 мм
Макс. скорость рубки	80-150 рез/мин (до 90 м/мин)
Стабильная скорость рубки	100-150 рез/мин
Точность рубки	±0.2 мм
Общая мощность	11 кВт
Вес	4500 кг
Габариты (ДхШхВ)	6000×2200×2000мм
