Профессиональная машина флексографской печати

NovaFLEX

MX-370 / MX-470

на основе

BOBST NOVA M1 / BOBST MX / GIDUE Combat MX

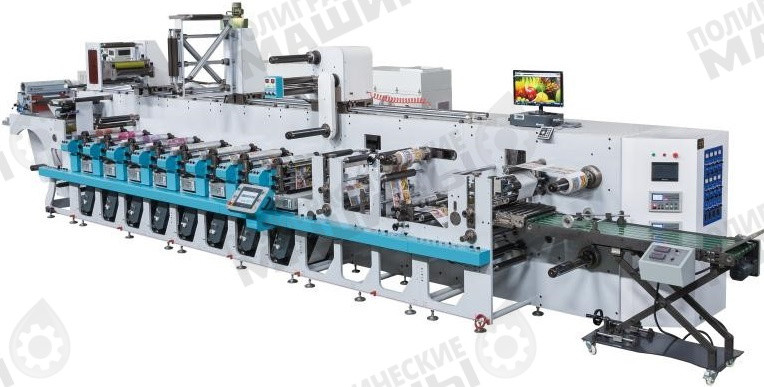

8-красочная флексо-печатная машина NovaFLEX MX с секциями Делам-Релам, устройством переворота полотна, секцией холодного тиснения, дополнительной секцией ротационной высечки для рубки в лист и выводным конвейером NovaFLEX MX - Эффективная флексографская машина  NovaFLEX MX — прекрасно подойдет для изготовления самоклеящихся, вплавляемых и других типов этикеток. В течение долгих лет машина обеспечит для вашего производства высокое качество и сократит расходы на приладку. NovaFLEX MX - это быстрая приладка, яркая печать и любая финишная отделка для разнообразных этикеток – и все за один прогон материала. Машина предоставляет универсальные возможности и обеспечивает стабильную работу при скромных начальных вложениях и очень маленьких затратах на ее поддержку. Быстрота приладки и широкие возможности оснащения

• Флексо-печатная секция, построена по принципу “Flower”. «Цветочная» компоновка – это когда анилоксы и формные валы просто набрасываются на печатный вал: как лепестки на сердцевину. После установки валы фиксируются пневмо-замками – каждый в отдельности. Оператор может по отдельности быстро снять и установить любую часть печатной секции: дуктор, ракель, анилокс, формный цилиндр. Такая компоновка обеспечивает простую и быструю переналадку.
• Управление машиной максимально доступно для неподготовленного оператора. Машина оснащена подвижной главной контрольной панелью с большим сенсорным монитором и надежными переключателями пневмозамков на каждой печатной секции;
• Каждая печатная секция оснащена ручками микрометрической продольной и поперечной приводки со шкалами;
• Минимальное время переналадки – следствие «лепестковой» конструкции печатной головки;
• Максимальная отдача машины – время полезной нагрузки машины максимизировано за счет быстрой переналадки. Отгрузка готовой продукции клиенту за считанные минуты;
• До 12 цветов. До 4 секций высечки.
• Холодное тиснение, Делам-Релам, Вплавляемые этикетки, Рубка в лист, Ламинация, Продольная резка

Короткая проводка и минимум потерь

• Впечатляюще короткая проводка полотна
• Отходы на приладку сведены до минимума
• Стабильное совмещение во всех скоростных режимах работы
• Большая выработка и постоянство в качестве, которое оценят ваши заказчики.
• Высокая автоматизация.

Эргономика и энергоэфективность

• Отделка и печать за один прогон полотна.
• Минимальные энергозатраты.
• Расходы на эксплуатацию и обслуживание машины сведены к минимуму.

ОСНАЩЕНИЕ:

• В стандарте: размотка диаметром 700мм;
• Опция: Размотка диаметром 1000 и 1200 мм с пневмоподъемником роля;
• Опция: устройство коронирования для печати по пленкам и кашированной фольге;
• Опция: устройство очистки полотна от пыли;
• Устройство равнения полотна;
• ЧПУ – SIEMENS, Германия;
• Главный двигатель 11 кВт - SIEMENS, Германия;
• Иннвертер главного двигателя YASKAWA, Япония;
• Контроль натяжения полотна Mitsubishi, Япония;
• Устройство автоматической централизованной смазки;
• Стандартно: Общий привод печатных секций от главного двигателя через зубчатые ремни и косозубые шестерни;
• Индивидуальный мотор привода намотки 5,5 кВт;
• Опция: Полностью сервоприводная машина: Сервопривода размотки и намотки + по 2 сервопривода на каждую печатную секцию. Сенсорные ЖКИ пульты на каждой печатной секции – аналогично машинам BOBST NOVA M1;
• ИК-сушки на каждой печатной секции;
• Опция: LED-UV УФ-сушки для каждой печатной секции: UV-Light, JiuWEI или других брендов – на выбор заказчика;
• Современная технология быстросменных печатных валов и анилоксов “Flower”: быстрая установка и съем красочных ящиков, анилоксов, ракелей и формных печатных валов с фиксацией пневмо-замками. Быстрая смена валов = удобство и скорость переналадки;
• Предварительная приладка формных валов;
• Одна секция ротационной высечки с устройством смотки облоя;
• Опция: Несколько секций высечки, Секция рубки в лист с конвейером;
• Устройство продольной резки полотна с дисковыми ножами;
• Подвижная главная консоль управления с сенсорным цветным монитором – перемещается в любую точку машины для удобства оператора;
• Видео-контроль приводки OBSERVER 4000 с камерой высокого разрешения и монитором;
• Дружественность всей машины оператору – основной рынок для машин NovaFLEX – это Европа и США. Машина создана в кооперации с европейскими инженерами и адаптирована для использования европейскими операторами с высокими требованиями к удобству, безопасности и простоты обслуживания и управления;
• Минимальная протяжка полотна для зарядки и минимальное количество краски для раската;
• Минимальный расход краски благодаря системе полностью съемных красочных ящиков и быстросъемным ракелям с анилоксами;
• Опция: Устройствво коронирования, Устройство очистки полотна, Устройство переворота полотна, Холодное тиснение, Делам-Релам, Рубка в лист, Ламинация и др.

ПОДРОБНОЕ ОПИСАНИЕ

РАЗМОТКА: Стандартная размотка диаметром 700 мм со столом склейки и устройством автоматического равнения полотна NovaFLEX MX и аналогичная размотка для машин BOBST/Gidue NOVA M1

• Диаметр шпинделя с пневмозажимом: 76мм;
• Стандартный максимальный диаметр устанавливаемого роля: 700 мм;
• Опция: Размотка диаметром 1000 и 1200 мм с пневмоподъемником роля;

Видео: работа пневмоподъемника размотки на 1000 мм NovaFLEX MX Опциональная увеличенная размотка диаметром 1000-1200 мм для NovaFLEX MX

• Стол для склейки и равнения полотна после размотки;
• Включение/выключение давления воздуха;
• Автоматическая остановка при недостатке материала;
• Магнитная тормозная муфта мощностью 100 Ньютон-метров;
• Автоматический контролер натяжения по принципу закрытого цикла Mitsubishi, Япония – натяжение изменяется в зависимости от диаметра размотки;
• Устройство автоматического равнения полотна (ультразвуковой датчик): точность равнения +\- 0,1 мм;

Устройство автоматического равнения полотна флексо-машины NovaFLEX MX

• Опция: Устройство очистки полотна от пыли;
• Опция: Устройство коронирования:

Опциональное устройство коронирования для печати по пленкам и кашированной фольге на NovaFLEX MX СЕКЦИИ ФЛЕКСОПЕЧАТИ:  Флексопечатная секция типа " Flower" -“Цветок” с быстрой сменой валов, анилоксов, красочных ящиков и ракелей: Флексопечатные секции NovaFLEX MX с приводом от главного двигателя. При оснащении секций 2-мя индивидуальными сервоприводами, каждая печатная секция оснащается индивдуальным сенсорным ЖКИ-монитором управления – аналогично «родительским» BOBST NOVA M1 и GIDUE Combat MX. Сразу под секцией – «окно» для установки LED UV сушек. Ниже располагаются стандартные ИК-сушки с горячим воздухом.  На фото - «Родительские» сервоприводные флексо-печатные секции BOBST NOVA M1/ GIDUE Combat MX в том же исполнении что и секции флексо-машины NovaFLEX MX: та же быстросъемная система установки валов с фиксацией пневмо-замками, те же ручки регулировки приводки, та же проводка полотна и такое же расположение LED UV сушек  Переключатели пневмо-замков печатных секций– надежное экономичное решение для более простых конфигураций флексо-печатных машин NovaFLEX MX с общим приводом и для сравнения - печатные секции BOBST NOVA M1. При оснащении индивидуальными сервоприводами печатные секций NovaFLEX MX оснащаются такими же сенсорными пультами Видео: быстрая установка красочного ящика, дуктора, анилокса и печатного вала на NovaFLEX MX Головка печатной секции с посадочными местами быстрой фиксации для анилокса и формного печатного  флексо-вала полностью повторяет удачную конструкцию BOBST NOVA M1/ GIDUE Combat MX.  Пиривод обоих валов - от косозубой твердосплавной (Хром-Марганец-Титановый сплав) шестерни Ручки регулировки продольной и поперечной приводки NovaFLEX MX идентичны BOBST NOVA M1/ GIDUE Combat MX. Система быстрой смены печатных валов с пневмозамками NovaFLEX MX так же полностью заимствована с BOBST NOVA M1/ GIDUE Combat MX Видео: продольная и поперечная приводка на NovaFLEX MX  В базовом исполнении – печатные секции NovaFLEX MX приводятся в движение синхронизированными зубчатыми ремнями и косозубыми шестернями от мощного главного мотора SIEMENS, Германия.

Привод базовой конфигурации флексопечатной машины NovaFLEX MX осуществляется мощным главным мотором SIEMENS, Германия через систему зубчатых приводных ремней и шестерен. Опционально – каждая секция, высека и узлы размотки и намотки оснащаются индивидуальными сервоприводами.  Каждый анилокс имеет индивидуальный мотор привода в печатной машине NovaFLEX MX. Это позволяет при остановках основной машины отбросить анилоксы и продолжать их вращение – чтобы предотвратить высыхание краски и закупоривание ячеек. Краска при этом так же продолжает перемешиваться в кювете и сохраняет рабочую консистенцию. Т.о. оператор может спокойно продолжить прерванную печать без последствий для качества.  Индивидуальный привод каждого анилокса флексо-печатной машины NovaFLEX MX позволяет переживать остановки и повторные запуски машины без последствий для качества печати.  Видео: Обзорное видео конструктива 5-красочной флексо-печатной машины с 2-мя секциями высечки NovaFLEX MX-450  Оснащение флексо-печатных секций NovaFLEX MX: Конструктивное исполнение привода:

• Общий привод всех секций от мощного главного привода в базовой конфигурации;
• Быстросъемные формные печатные валы – с пневмо-замками быстрой фиксации;
• По 1 шт. формному печатному валу на каждой печатной секции – в стандарте;
• Функция автоматической очистки печатной формы;
• Быстросъемные анилоксы – с пневмо-замками быстрой фиксации;
• По 1 шт. анилоксу на каждой печатной секции – в стандарте;
• Функция отброса и продолжающегося вращения анилоксов при остановке машины – для предотвращения высыхания краски благодаря индивидуальному приводу;
• Предустановленный натиск - не требуется регулировка давления после смены печатных валов, анилоксов и дукторных ракелей, поэтому смена работ может происходить быстрее;
• Быстросъемные Красочные ящики открытого типа из качественной нержавеющей стали;
• Быстросъемные Ракеля с микрорегулировками;
• Система микрометрической регулировки радиальной и поперечной приводки на каждую печатную секции аналогичная BOBST NOVA M1;
• ИК-сушки с обдувом горячим воздухом на каждой печатной секции;

СУШКИ:

• ИК-сушки с обдувом горячим воздухом

Каждая печатная секция машины NovaFLEX MX оснащена ИК-сушками – по 3 ИК-лампы в каждой Каждая ИК-сушка флексо-машины NovaFLEX MX имеет свою вентилятор обдува. Т.о. оператор может регулировать температуру и силу обдува на каждой печатной секции индивидуально – с помощью отдельного пульта управления сушками.  Опция: Энергоэффективные LED-UV диодные ультрафиолетовые сушки;

• Водяное охлаждение с рециркуляцией насосом;
• Индивидуальный блок питания каждой сушки;
• Автоматическое изменение мощности в соответствии со скоростью печати;
• Индивидуальная панель управления на каждой сушке;

ВИДЕО-КОНТРОЛЬ ПРИВОДКИ:

 Видео-контроль приводки OBSERVER-4000 флексо-печатной машины NovaFLEX MX

• Отображение точности приводки в реальном времени;
• Камера высокого разрешения OBSERVER 4000;

РОТАЦИОННАЯ ВЫСЕЧКА:

Стандартная секция ротационной высечки флексопечатной машины NovaFLEX MX оснащена удобными ручками регулировки продольной и поперечной приводки

• Система микрометрической поперечной и радиальной приводки;
• Опция: может быть оснащена устройством точной гидравлической регулировки давления с манометрами;

Устройство гидравлической регулировки давления высечки по манометрам позволяет гораздо быстрее настроить глубину просечки по обоим краям цилиндра по сравнению с регулировкой на глаз. Переналадка занимает меньше времени

• Опция: Кран-балка для облегчения съема-установки тяжелых магнитных вырубных цилиндров;
• Устройство смотки облоя с индивидуальным приводом;
• Магнитная тормозная муфта 25 Н/м и прижимной вал для лучшего контроля натяжения;
• Магнитные цилиндры заказываются покупателем дополнительно.

ПРОДОЛЬНАЯ РЕЗКА:

• Располагается за 1-й секцией ротационной высечки;
• Стандартно оснащена 8-ю дисковыми ножами;
• Оснащена собственным насосом для вакуумного удаления обрези;
• Опция: Комплект для резки лезвийными ножами – 12 шт.;

В стандартное оснащение флексопечатной машины NovaFLEX MX входит модуль продольной резки полотна дисковыми ножами НАМОТКА:

Стандартная намотка NovaFLEX MX оснащается одним шпинделем с мощным индивидуальным приводом

• Мощный индивидуальный мотор привода намотки 5,5 кВт.;
• Стандартное количество шпинделей намотки: 1 ед.;
• Опция: 2 шпинделя намотки;
• Диаметр шпинделя с пневмозажимом: 76 мм;
• Стандартный максимальный диаметр роля: 700 мм;
• Опция: Максимальный диаметр роля: 1000 или 1200 мм;
• Система автоматического контроля натяжения полотна с обратной связью – натяжение изменяется в зависимости от диаметра намотки;
• Опция: Прижимной вал для контроля плотности намотки – актуально для пленок или фольги;

ГЛАВНЫЙ ПУЛЬТ УПРАВЛЕНИЯ: Главная панель управления печатной машиной NovaFLEX MX всегда находится там, где это удобно оператору Сенсорный дисплей управления NovaFLEX MX понятен и прост в использовании даже для неопытного оператора. Для большего удобства наших клиентов интерфейс переведен нами на русский язык.

• Перемещаемая на рельсах панель может быть использована оператором в любой точке машины;
• С панели оператор управляет печатными секциями, вытяжками и другими модулями машины;
• Машина оснащается модемом удаленной диагностики. Благодаря ему специалисты завода всегда могут подкорректировать настройки работы машины и определить неисправности;
• Интерфейс переведен на русский язык для удобства наших клиентов;

ОПЦИОНАЛЬНЫЕ МОДУЛИ: Перемещая секция переворота полотна:

• Секция используется для 2-сторонней печати или печати по клеевому слою в паре с секцией деламинирования и ламинирования.
• Секция свободно перемещается вдоль рамы на мощных рельсах и может быть установлена после любой из печатных секций машины;

Перемещаемая секция переворота полотна флексографской машины NovaFLEX MX Секция Делам-Релам:

• Позволяет после переворота полотна отделить этикетку от основы и произвести печать по клеевому слою. После чего обратно совместить клеевой слой с материалом основы

Модуль Делам-Релам машины NovaFLEX MX позволяет выполнять печать на клеевом слое и ламинацию Секция Холодного тиснения фольгой:

• Секция свободно перемещается вдоль рамы на мощных рельсах и может быть установлена в любой части машины;
• Оснащена собственным мотором привода промотки;
• Индивидуальная магнитная тормозная муфта для контроля промотки фольги.

Смещаемая секция холодного тиснения фольгой NovaFLEX MX с индивидуальным приводом и панелью управления Дополнительная секция ротационной высечки:

• Может быть оснащена цилиндром для рубки в лист и приемным конвейером;

Опционально NovaFLEX MX может быть оснащена дополнительной секцией рубки в лист с выводным конвейером Видео: проверка совмещения путем печати на первой и последней секции 5-красочной флексо-печатной машины NovaFLEX MX-450 [embed width=960]https://www.youtube.com/shorts/pqXotx5XsfA[/embed]

Технические характеристики:

Модель	NovaFLEX MX-370	NovaFLEX MX-470
Назначение	Печать этикетки УФ-отверждаемыми красками и красками адаптированными по ИК-сушку горячим воздухом;
Конструктивное построение машины	линейное
Количество печатных секций	4-5-6-8-10-12
Максимальная ширина полотна	370 мм	470 мм
Максимальная ширина печати и высечки	350 мм	450 мм
Шаг печати и высечки (раппорт)	180 - 600 мм
Максимальная механическая скорость	150 м/мин
Диапазон толщины запечатываемых материалов	от 50 до 250 г/м.кв
Точность приводки	+\- 0,12 мм
Толщина клише + двусторонний скотч	1,7 мм или 1,14 мм + 0,38мм;
Макс.диаметр размотки	700 мм – ОПЦИОНАЛЬНО: 1000 или 1200 мм с пневмоподъемником;
Макс.диаметр намотки	7000 мм – ОПЦИОНАЛЬНО: 1000 или 1200 мм с пневмоподъемником;
Шаг шестерен	CP 1/8, износостойкий Хром-Марганец-Титановый сплав стали
