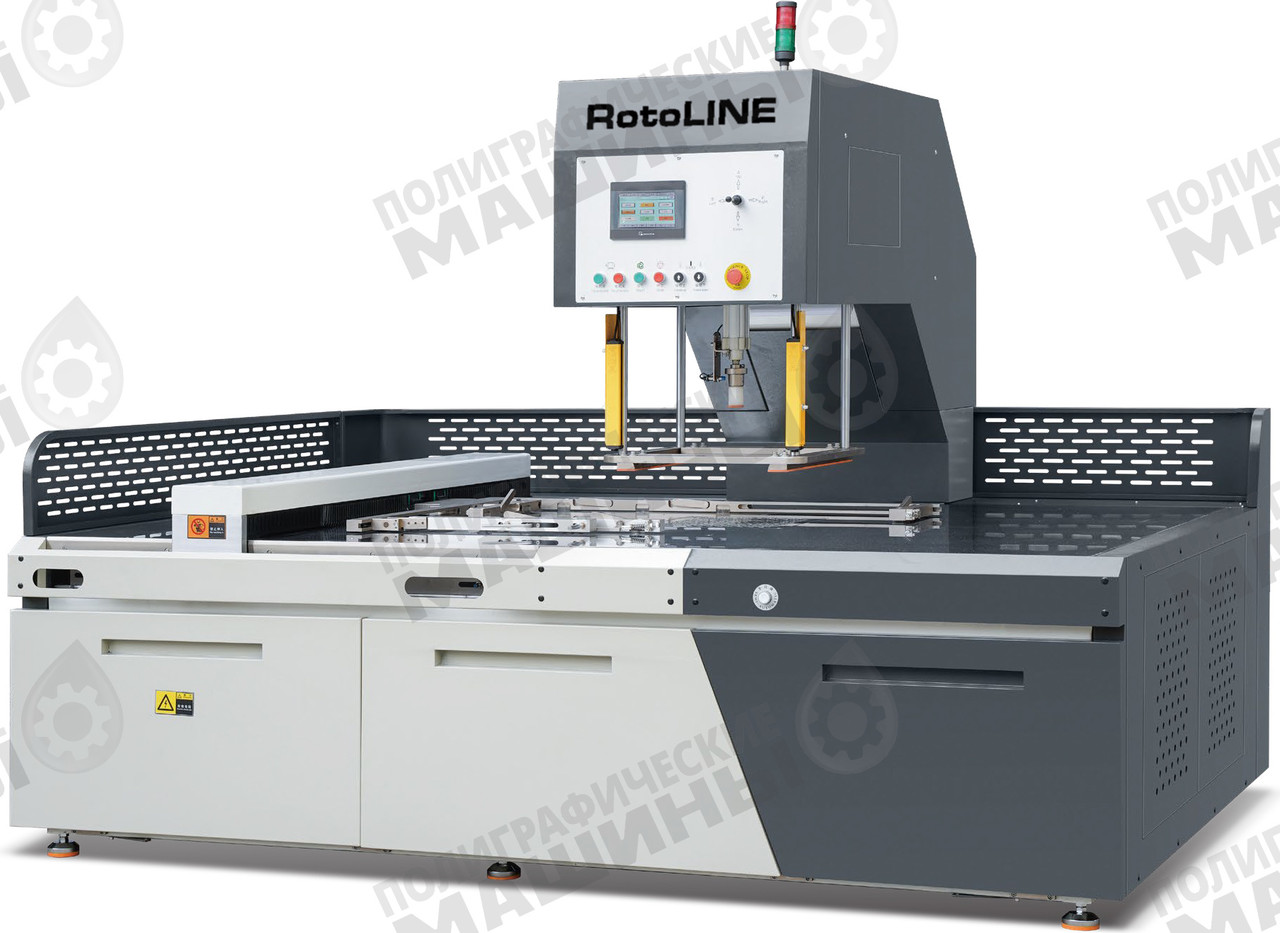

Бланкировальная машина RotoLINE 1080 / 920

Бланкировальная машина / Машина для разделения заготовок RotoLINE 1080 / 920

Автоматическая машина удаления облоя

100% удаление облоя

Поворотная головка под 180⁰. Макс. формат 1080х780 мм

Назначение: машина выполняет полное отделение вырубленных заготовок пачками с листа. Позволяет полностью, на 100%, и очень аккуратно отделить заготовки сразу после их вырубки.   Схема работы:

Схема работы машины для разделения заготовок RotoLINE

  Типография экономит огромные деньги т.к. не требуется:

• дорогостоящая 2-ная секция 100% удаления облоя на высечке = около 300 000 евро экономии;
• специальные дорогостоящие штампы = еще около 20 000-30 000 евро экономии.
• не нужно тратить время на сложную настройку и остановки при замятиях на штац-автомате при использовании бланкировальной секции = до 5 часов в день экономии.

    Работа машины: Оператор задействует выталкивающие штыри по контуру коробки. Штыри, которые не задействованы – отключаются. Первый раз позиция каждой заготовки на листе прогоняется в ручном режиме. Машина запоминает каждую координату. После чего аппарат готов к работе в автоматическом режиме. Оператор укладывает пачки листов с вырубкой на рабочий стол. Головка выполняет отделение. Оператор снимает очищенные на 100% пачки заготовок с головки вручную. Стопа автоматически смещается сервоприводным толкателем с высокой точностью в новую позицию для отделения следующей пачки:

Сервоприводной толкатель бланкировки RotoLINE – смещает стопу в соответствии с составленной программой

  Существуют 2 режима работы машины:

Режим №1 - для Однонаправленных заготовок на листе

Головка отделяет заготовки одного направления по контуру снизу-вверх - без каких-либо дальнейших манипуляций. Т.к. Все коробки имеют одинаковое направление – то все они выдавливаются по одинаковому контуру.

Режим №2 - для Разнонаправленных заготовок на листе

1-й Проход головка: отделяет заготовки одного направления по контуру снизу-вверх для дальнейшего съема автоматическим съемником или оператором; 2-я Проход – головка разворачивает верхний контур на 180⁰ и отделяет заготовки обратного направления. Это необходимо для соответствия перевернутому на 180⁰ положению коробок на листе при их разнонаправленной раскладке. Соответственно выталкивающие штыри так же должны быть выбраны таким образом, чтобы соответствовать обеим направлениям заготовки на листе. В случае коробок со сложным контуром – оператор всегда может перевернуть пачку в соответствии с изначально установленным контуром штырей, и выполнить разделение без переворота головки.

Разворот на 180⁰ позволяет машине обходится всего 1-й головкой:

Принцип работы головки с разворотом на 180⁰ позволяет разделить даже развернутые на макете заготовки за один прогон

  Особенности конструкции RotoLINE:

Машины старого образца	Новая конструкция RotoLINE
-       При смене работ, оператор должен был каждый раз менять форму с контуром выдавливаемой коробки и регулировать каретку, в соответствии с изменившимся размером заготовки -           Нижние заготовки часто цеплялись за рельсы по которым ходит каретка и часто мялись при загрузке стопы на стол.	-       Выдавливание заготовок без использования форм, а значит - быстрая смена работ; -       Безрельсовое перемещение каретки: беспрепятственное перемещение стопы по столу; -           Идеально плоская полированная поверхность стола из твердой нержавейки устойчивая к царапинам.
Надежная гидравлическая система	Два контура защиты оператора
Гидравлическая система RotoLINE имеет гибкие регулировки – в зависимости от сложности заготовки. Срабатывание цилиндров можно запрограммировать на замедление в режиме приладки на «толчках». Это позволяет более точно расположить заготовку относительно выталкивающих штырей.	1-й контур: Механический концевик защитной рамки бланкировальной головки остановит опускание головки при попадании рук под рамку; 2-й контур: Ик-защитный световой барьер высокой интенсивности остановит машину при попадании рук сбоку.
Мощная рама	Сдвоенный сервопривод, Шариковая муфта с винтом и Высокоточные линейные направляющие хода каретки
Мощная рама машины с 2-мя пеперечинами позволяет ей избежать деформаций при выдавливании заготовок большого формата – когда требуется использование повышенного давления гидравлической системы на толстую стопу заготовок из картона большой плотности.	Каретка перемещается с помощью высокоточной системы, состоящей из шариковой муфты и соответствующего винта. Приводит ее в действие сдвоенный сервопривод. Прецизионные линейные направляющие обеспечивают  отсутствие перекосов.

  Удобное управление через сенсорный дисплей: В машине используется управление ЧПУ с сенсорным монитором управления и интуитивно понятные пошаговые настройки. Это позволяет наладить работу машины даже малоопытному оператору.

Сенсорный дисплей управления Автоматической бланкировальной машины RotoLINE. Дисплей РУСИФИЦИРОВАН

  Привод головок и захват пачки заготовок комбинирует гидравлику и привод на высокоскоростном и износостойком шариковом винте. Используется высокоточный сервопривод для точного разделения заготовок. УДОБСТВО: Быстрая подстройка точной позиции стопы относительно контура штампа и выталкивающих пинов с помощью джойстика:

Быстрая настройка координат перемещения стопы с помощью удобного джойстика на бланкировальной машине RotoLINE

  Опциональная автоматизация: RotoLINE предлагает еще 4 степени автоматизации:

Машина удаления облоя RotoLINE “PRO” с опциональным съемником на конвейер – позволяет оператору толькозагрузить стопку и дальше только укладывать очищенные стопки на паллет



Автоматизированная линия бланкирования RotoLINE “SUPREME” с автоматическим съемом заготовок на конвейер и их последующей автоматической укладкой на паллет позволяет повысить производительность участка разделения заготовок на 50%

Скоростная линия разделения заготовок рядами RotoLINE D с подающим конвейером, ускоренным разделением заготовок, автоматическим съемом заготовок и их последующей автоматической укладкой на паллет.

  RotoLINE серии «D» подойдет для коробок массового производства – таких как: сигаретная пачка, лекарства, бумажные стаканы:

Рядное расположение заготовок для ускоренного разделения на машинах серии RotoLINE “D”

  Полностью автоматическая линия разделения заготовок RotoLINE D AUTO авто-податчиком стоп вырубленного картона, подающим конвейером, ускоренным разделением заготовок рядами, автоматическим съемом заготовок и их последующей автоматической укладкой на паллет.         Образцы отделяемых заготовок на бланкировальных машинах RotoLINE:

Технические характеристики:

Модель		1080	920	680
Количество головок	шт	1	1	1
Поворот головки		0 - 180⁰	0 - 180⁰	нет
Макс. формат листа	мм	1080x780	920x680	680x480
Мин. формат листа	мм	650x450	550x400	400x300
Макс. размер отделяемой заготовки	мм	450х450 (530x530 – со спец.штампом)	420х420 (500x500 – со спец.штампом)	290х290 (370x370 – со спец.штампом)
Мин. размер отделяемой заготовки	мм	30x30/5x30/ Ø10	30x30/5x30/ Ø10	30x30/5x30/ Ø10
Высота стопы	мм	40-110	40-110	40-110
Скорость работы	Ц/мин	До 25	До 25	До 25
Высота рабочего стола	мм	850	850	850
Макс. давление	атм	70	70	70
Мощность, Электропитание		4,5 кВт, 380В, 50Гц, кабель 2,5мм	4,5 кВт, 380В, 50Гц, кабель 2,5мм	4,0 кВт, 380В, 50Гц, кабель 2,5мм
Сжатый воздух		6 атм, 3 л/мин	6 атм, 3 л/мин	6 атм, 3 л/мин
Габариты	мм	2760x2050x1950	2400x1800x1950	1900x1400x1950
Вес	кг	2300	1900	1500
