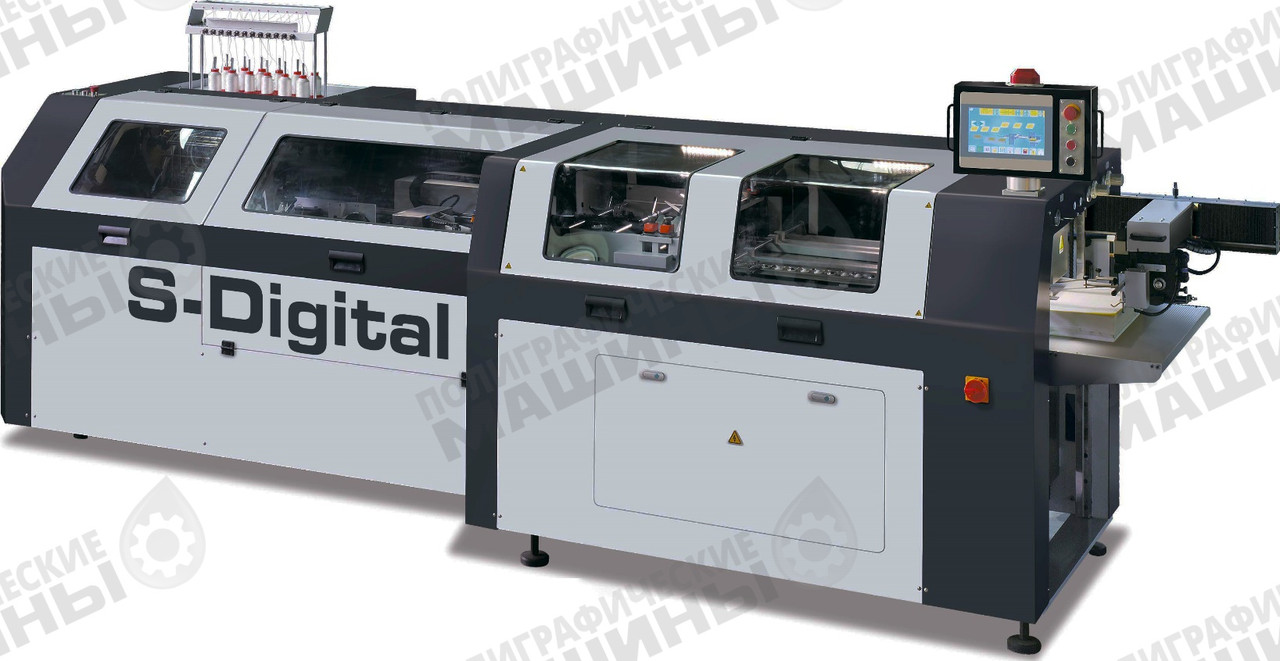

Автоматическая ниткошвейная машина S-Digital 460

Автоматическая ниткошвейная машина S-Digital 460

Автоматическая ниткошвейная машина S-Digital для отдельных листов с цифровой настройкой на формат



Видео работы:

[embed width=960]https://youtu.be/LrW2ylcpsmM[/embed] Благодаря ниткошвейному автомату S-Digital вы сможете сшить на нитку книги из отдельных листов, отпечатанных постранично на цифровых печатных машинах типа Ricoh, Xerox, Canon, Konica, Kyocera и других.   S-Digital осуществляет 4 процесса «на лету»:

Схема работы ниткошвейной машины S-Digital   Таким образом S-Digital позволяет вам печатать готовые книжные блоки на ЦПМ и сразу загружаете их в ниткошвейную машину, минуя все ниже перечисленные трудоемкие и затратные по времени работы:

• Печать книг форматом А2 или А1 офсетным способом каждые 4, 8, 16 или 32 листа – отдельно! Такая печать предполагает эффективную рентабельность производства книги при тираже минимум от 1000 штук. Печать происходит в несколько приемов. Все цеха типографий заставлены паллетами с разными страницами одной только книги;
• Фальцовка листов в тетради для шитья на ниткошвейной машине на фальцевальной машине. Для рентабельности фальцевальная машина должна быть оснащена минимум 2-мя поперечными фальцами (16-страничные тетради). Фальцевать, 8-ми страничные, и тем более – 4-х страничные тетради гораздо менее рентабельно. Весь цех опять завален паллетами со сфальцованными тетрадями с разыми страницами одной и той же книги.
• Подборка тетрадей в книжные блоки: если тетрадь состоит из 16 страниц, а в книге всего 320 страниц– требуется машина, оснащенная не менее чем 20-ю подборочных лотками. Либо подборка должна производиться вручную, что еще более тудозатратно. Теперь уже подборочный цех превращается в большой склад с подобранными и подбираемыми тетрадями.
• И только после подборки вы можете приступить к шитью книжного блока на нитку используя автоматический самонаклад. При шитье с набросом тетрадей вручную – процесс изготовления книжного блока еще более затрудняется.

  Т.о. для классического изготовления шитого на нитку книжного блока нужно иметь:

• Много очень дорогостоящего оборудования: офсетную печатную машину большого формата, фальцевальную машину большого формата, подборочную машину на большое количество лотков и автоматическую ниткошвейную машину – это примерно 1,5 млн евро если считать все новое.
• Огромные производственные площади – чтобы обеспечить перемещение бумаги между всеми стадиями ее обработки: от печатного цеха до ниткошвейки.
• Большое количество персонала: 2-4 печатника, двух операторов фальцовки, 2-4 оператора подборки, 1-2 оператора автоматической ниткошвейной машины. Итого – до 10 человек.

  Ниткошвейка S-Digital позволяет вам организовать изготовление шитых на нитку книжных блоков состоящее всего из одной автоматической ниткошвейной машины и одной цифровой печатной машины.



+

Набор для производства книг «По требованию»: Ниткошвейка S-Digital + любая ЦПМ



Эти машины будут обслуживать максимум 4 оператора и займет такой цех максимум 50 квадратных метров. Порог рентабельности производства книги таким способом – от одного экземпляра!   S-Digital - это ниткошвейный комбайн, состоящий из следующих модулей:

• вакуумный стапельный самонаклад для отдельных листов, отпечатанных полистно цифровым способом. Конечно в такой самонаклад можно загрузить и подобранные книжные блоки, отпечатанные на офсете;
• стол равнения листа по верному краю;
• модуль дисковой биговки по середине листа для точной фальцовки;
• модуль фальцовки роликами;
• накопительный модуль для подсчета и сбора листов в тетради с заданным количеством;
• классический модуль шитья на нитку с выводным конвейером для готовых блоков.

АВТОМАТИЗАЦИЯ: Автоматическая моторизированная настройка на формат S-Digital - с помощью центральной сенсорной панели управления 10,4”. Оператор контролирует все функции машины через графический интерфейс. Вся информация наглядно отображается при помощи интуитивно понятных иконок.



Графический интерфейс управления и ввода данных для автоматической настройки ниткошвейной машины S-Digital



Оператор задает на экране:

• Формат отдельных листов;
• Место биговки/сложения (возможно изготовление тетрадей со шлейфом и без);
• Количество листов в тетради;
• Количество тетрадей в книге;

  Все выше перечисленные настройки выполняются полностью автоматически. Поэтому машина на самом деле может быть эффективна от одной книги.   Итак, машина автоматически настраивает положение:



Направляющих стола самонаклада	Направляющих стола равнения
Ширины накопителя	Толкателя на транспортере
Толкателя на седле ниткошвейного модуля	Ширины и высоты модуля приемки

  УНИВЕРСАЛЬНОСТЬ: Машина может использоваться в автоматическом и ручном режиме наклада тетрадей. Это позволяет работать со сложными бумагами и с увеличенным по высоте размером книг: Автомат: отдельные листы форматом до 460х650 мм (тетради до 460х325 мм) подаются из автоматического самонаклада. Полуавтомат: готовые, сфальцованные тетради или подобранные и отдельно сфальцованные листы форматом тетради до 460х430 мм (460х860 мм в развороте) набрасываются оператором в накопитель вручную.

ПОДРОБНОЕ ОПИСАНИЕ:

  САМОНАКЛАД ЛИСТОВ



Вакуумный каскадный самонаклад сочетает эффективное разделение листов по задней кромке вакуумной головкой с быстродействующим вакуумным колесом подачи листа от передней кромки Листы отделяются по заднему краю вакуумной головкой с присосками, а затем подаются один за другим при помощи вакуумного барабана. Это надежное решение, позаимствованное у фальцевальных машин, позволяет разогнать самонаклад при необходимости до 40000 листов в час. Благодаря комбинации вакуумной головки в хвосте и вакуумного барабана на переднем краю стопы гарантируется стабильная подача бумаги с широким диапазоном плотностей. В машине упрощен доступ к стапельному самонакладу: платформа самонаклада открыта с трех сторон. Это предоставляет оператору простой и быстрый доступ к загрузке стопы и ее регулировке клиньями



Бесконтактный УЛЬТРАЗВУКОВОЙ ДАТЧИК 2-НОГО ЛИСТА предотвращает ошибки подачи, и чтобы избежать пересортицы и останавливает машину.

  СЧИТЫВАНИЕ МЕТКИ НА ЛИСТЕ

Камера, установленная на столе равнения, распознает цветовые метки и проверяет последовательность формирования тетрадей.

  БИГОВКА



Листы на большой скорости проходят через секцию роликовой биговки. Давление биговки легко настраивается и обеспечивает мягкую биговку без трещин для цифровых оттисков, в том числе и для оттисков альбомного формата. Устройство ионизации снимает статику, обеспечивая работу на максимальных скоростях.



  ФАЛЬЦОВКА И ОПРЕССОВКА КОРЕШКА ТЕТРАДИ Опрессовка корешка батареей роликов гарантирует ровный и аккуратный сгиб, обеспечивая выравнивание сфальцованных листов в секции сборки. Регуляторы давления со шкалами позволяют выставить давление очень точно.   БЫСТРОДЕЙСТВУЮЩИЙ НАКОПИТЕЛЬ В накопителе листы собираются в тетради с заданным оператором количеством листов. Накопитель оснащен быстродействующим пневмоцилиндром с независимым приводом. Такое решение увеличивает скорость наброса тетрадей на седельный транспортер швейного модуля. Это позволяет достичь более высокой производительности и четкости работы модуля накопления и подсчета листов.   ПРОСТОРНАЯ СЕКЦИЯ ШИТЬЯ Секция шитья оснащена 12 головками. Модуль прокола и протяжки нитей изготовлен с высочайшей точностью. Иглы и крючки обладают коротким ходом, что позволяет работать с высокой скоростью. Электронный энкодер и контроль протяжки нитей, обеспечивая высочайшее качество шитья.

ПРИЕМНЫЙ КОНВЕЙЕР

Во время шитья книжные блоки из разного количества тетрадей, разделяются автоматически и для удобства оператора выгружаются корешком вперед. Специальное устройство позволяет обрезать хвосты всего до 10 мм, препятствуя их зажевыванию между корешком и обложкой





Технические характеристики：

Модель	S-Digital 460
Модуль ШИТЬЯ
Макс. размер Тетради (Корешок х Высота книги)	460 х 430 мм
Мин. размер Тетради  (Корешок х Высота книги)	150 х 80mm
Макс. Скорость Шитья	70 цикл/мин
К-во швейных головок	12 шт (24 прокола)
Длина стежка	18 мм
Диаметр иглы	1,6 мм
Модуль Биговки-Фальцовки
Макс. размер листа до фальцовки (Д*Ш)	460 х 650 мм
Мин. размер листа до фальцовки (Д*Ш)	150 х 160 мм
Макс. Скорость Биговки-Фальцовки	300 лист/мин
Высота стопы самонаклада	550 мм
Модуль Накопителя
Количество листов в одной тетрадке	От 3 до 10 листов, бумага 80 г/м.кв.
Плотность бумаги	от 70 до 200 г/м.кв
Сжатый воздух	6 атм., расход 1 м.куб/мин
Электропитание	4 кВт, 380В, 50 Гц
Габариты	4450*1450*1250 мм
Вес	2100 кг
