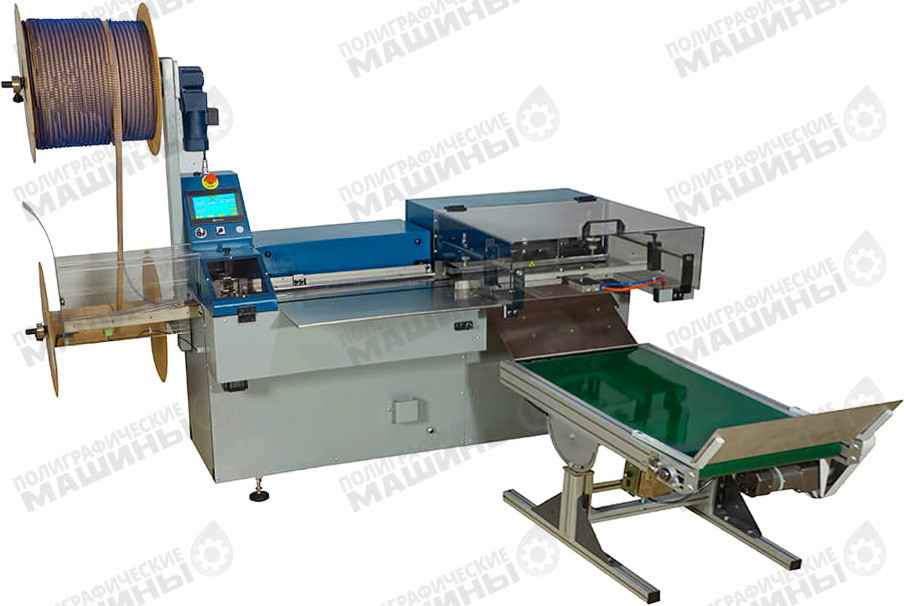

Полуавтоматическая машина для сборки календарей и блокнотов на пружину для ЦИФРЫ WireSTAR 420





    Машина выполняет брошюровку на металлическую пружину предварительно проперфорированных календарных блоков и блоков ежедневников и блокнотов блоков шириной до 420 мм.

• Цветной Тач-скрин дисплей – обеспечивает простоту и интуитивную понятность настроек:

Сенсорная панель управления WireSTAR-420: выставляем шаг пружины, к-во петель, отрезков, скорость подачи пружины и вставку ригеля или без вставки. Так же видим и счетчик сшитых блоков



• Полная автоматизация работы с пружиной: машина сама отматывает из бобины и отрезает фрагменты пружины с нужным количеством петель. Оператору только необходимо "одеть" блок на пружину, далее блок автоматически заводится под закрывающую планку обжима. После обжима готовое изделие автоматически сбрасывается в приемную тару или подается на транспортер.



Цикл работы WireSTAR-420: автоматический отсчет и нарезка пружины, ручной наброс блока, автоматический обжим пружины и съем готового блока на конвейер

Подача пружины осуществляется шестерней и двумя шаговыми двигателями. Все операции по обрезке и обжатию пружины выполняются пневмоцилиндрами.

Пневмоприводной модуль обжима пружины WireSTAR-420 не требует замены губок при смене диаметра пружины. Губки просто разводятся на высоту пружины автоматически и затем закрываются на предустановленной высоте

Машина может делить пружину на отрезки - до четырех отрезков, что позволяет уменьшить ее расход. Скорость работы зависит от толщины блока, качества перфорации и диаметра пружины. Регулируется в интервале от 1 до 9.

• Машина снабжена счетчиком.
• При смене диаметра пружины - замена обжимных планок не требуется!

При замене шага пружины, например, с 3:1 на 2:1, необходимо заменить подающие пружину шестерни.

Шестерня, отсчитывающая петли на полуавтомате WireSTAR-420: 3:1 и 2:1 в комплекте

• Опция: автоматическая Вставка ригеля до 380 мм шириной

Автомат вставки ригельного подвеса WireSTAR-420: доступная опция



• Максимальная механическая скорость работы – до 1100 блоков в час. Фактическая производительность зависит от длины корешка, качества перфорации, толщины блоков и от диаметра пружины. Чем толще блок – тем аккуратнее нужно оператору насаживать его на петли.
• Электропитание – всего 220В. Может быть установлена в любом офисном помещении.

  Особенности:

• При изменении диаметра пружины не требуется замена обжимающих губок!
• Электропитание 220В – для любого офиса;

  Комплектация:

• Выводной транспортер готовой продукции
• Опция: Устройство автоматической вставки ригеля



Технические характеристики:

Ширина блока по корешку	420 мм
Макс. размер блока	420 мм корешок х 420 мм длина
Мин. Размер блока	70 мм корешок х 420 мм длина
Толщина блока	1,5 - 27 мм
Диаметры пружины	· Шаг 3/1: от 6,4 мм. (1/4") до 14,3мм. (9/16") · Шаг 2/1: от 16,0 мм. (5/8") до 32,0мм. (1/1,4")
Размотка и нарезка пружины	Автоматическая
Навивка блока на пружину	Ручная
Вставка ригеля (Опция)	Автоматическая
Макс ширина ригеля	380 мм
Обжим пружины	Автоматический
Съем готового блока	Автоматический
Производительность	до 1100 блок/час
Сжатый воздух	6 атм.
Электропитание и мощность	220В, 50 Гц, 1,45 кВт
Габариты: размотка, машина, конвейер	1030x770x1200мм / 490x760x1220мм / 900x550x850мм
Вес	328 кг
