Высокоскоростная сервоприводная кашировальная машина GALAXY-1200A

Высокоскоростная сервоприводная кашировальная машина GALAXY-1200A

Главный привод SIEMENS, Германия

Электрокомпоненты OMRON, DELTA и SCHNEIDER

Краткое описание:

Главный мотор SIEMENS, Германия. Вакуумный компрессор BECKER, Германия.

Качественные европейские и японские комплектующие – основа надежности кашировальных машин GALAXY



Равнение по боковой марке:

• Боковая марка равнения по левому краю листа.

Верхний самонаклад :

• Сервоприводная вакуумная каскадная головка самонаклада. Сервомотор DELTA, Тайвань;
• Два сервопривода конвейера совмещения DELTA, Тайвань;
• Компрессор Becker, Германия

Нижний самонаклад :

• Сервопривод ремней подачи нижнего листа DELTA, Тайвань;
• Вакуумные ремни — позволяют эффективно подавать и разделять различные виды картона;
• Сила вакуума регулируется в зависимости от типа листа: переплетный картон (каппа), двуслойка, гофрокартон.

Клеевая станция:

• Автоматическая подача и дозировка клея с помощью системы дозирующего и накатного клеевых валов.

Узел совмещения:

• Приводка верхнего листа по переднему краю осуществляется с помощью двух сервомоторов совместно с контролем подачи нижнего листа сервоприводом вращения вакуумных ремней

Электронная панель управления с тач-скрин монитором

Сенсорная панель управления кашировальной машиной GALAXY-1200A

• С памятью работ;
• Программируемые настройки работы самонакладов и совмещения;
• Дружественный оператору интерфейс настройки на формат и настройки приводки.



ПОДРОБНОЕ ОПИСАНИЕ:

Нижний самонаклад:

• Сервопривод вращения вакуумных ремней DELTA, Тайвань – синхронизирует подачу нижнего листа с верхним для достижения точного совмещения по переднему краю;

Сервомотор DELTA, Тайвань привода подачи ремней нижнего самонаклада картонной основы GALAXY-1200A



• Вакуумные ремни NITTA, Япония;
• Высокочастотный вакуумный клапан SMC, Япония;
• Пневматическая прижимная планка прижимает ведущий край стопы к вакуумным ремням улучшая подачу листов, имеющих коробление.



Сервоприводный самонаклад нижнего листа автоматической кашировальной машины GALAXY-1200A

Японские вакуумные ремни NITTA, Высокоскоростной воздушный клапан SMC для четкой работы самонаклада и мощная вакуумная улитка нижнего самонаклада кашировки GALAXY-1200A

Верхний самонаклад:

• Вакуумная головка с 4-мя поднимающими и 4-мя толкающими присосками – как на печатной машине позволяет эффективно подавать как бумагу от 120 г/м.кв – так и картон до 700 г/м.кв.
• Головка оснащена системой листоотделителей, грузов и подъемной прижимной пяткой для эффективного разделения листов;
• Фронтальные и боковые раздувы еще больше повышают эффективность разделения;
• Инфракрасный датчик двойного листа. Остановит машину при попадании двойника;
• Самонаклад оснащен системой Нон-стоп подачи с подъемом на шпагах и предварительной загрузки стопы.

Система привода клеевых и проводящих валов нижнего листа:

Листопроводящая система приводится в движение высококачественными зубчатыми ремнями GATES, США.



Зубчатые приводные ремни Gates, США = надежность, высокая скорость и бесшумность

Это обеспечивает:

• надежность привода, высокую скорость работы,
• легкую доступность для обслуживания, низкий уровень шума.



Клеенаносящая станция:

• Высоко качественный клеевой вал из нержавеющей стали. Никогда не покроется ржавчиной. Устойчив к любым агрессивным веществам.

Клеенаносящий вал из нержавеющей стали кашировальной машины Galaxy-1200A прослужит надежно — без ржавчины

Мощный клеевой насос кашировальной машины GALAXY-1200A

• Точность изготовления и балансировки в паре с дозирующим валом обеспечивают точное дозирование клея и ровное его распределение по всей ширине наката;
• Специально обработанный медный блок гарантирует, что дозирующий валик, работающий на высокой скорости, не сможет разбрызгивать или переливать клей. Данный блок защищает подшипники от попадания клея и обеспечивает долгий срок их службы.



Станция совмещения верхнего и нижнего листов:

Сервоприводный конвейер равнения верхнего листа кашировальной машины GALAXY-1200A. Два сервомотора контролируют совмещение переднего края верхнего листа с нижним по всей ширине листа



Узел совмещения верхнего и нижнего листа кашировальной машины GALAXY-1200A оснащен сервоприводной приводкой двумя серводвигателями. Сервоприводная приводка обеспечивает точность совмещения при высокой скорости работы машины.



• Приводка верхнего и нижнего листа контролируется группой датчиков.
• Информация от датчиков поступает в ЧПУ, управляющее синхронизацией протяжки обеих листов.
• Боковые серводвигатели верхнего конвейера компенсируют положение верхнего листа так, чтобы он идеально совмещался по передней кромке с нижним до полного его выравнивания.



Электрокомпоненты:

Электрошкаф кашировальной машины Galaxy-1200A с сервоприводами и ЧПУ DELTA, компонентами OMRON и SCHNEIDER



Список компонентов:

Главный мотор	SIEMENS, Германия
ЧПУ, Cервопривода, сервомоторы, преобразователи	DELTA, Тайвань
Вакуумный компрессор	BECKER, Германия
Датчики, реле, переключатели и кнопки	OMRON, Япония
Высокочастотный воздушный клапан	SMC, Япония
Вакуумные ремни	Nitta, Япония
Главные подшипники	NSK, Япония
Зубчатые приводные ремни	GATES, США
Энкодер	AUTONICS
Автоматы и контакторы	SCHNEIDER, Франция
Тач-скрин	FEXEM



Реле, датчики, переключатели и кнопки OMRON,Япония. Автоматы, переключатели, коннекторы SCHNEIDER, Франция:



ЧПУ, Сервопривод, сервомоторы, преобразователи DELTA, Тайвань:



Примеры наших инсталляций:

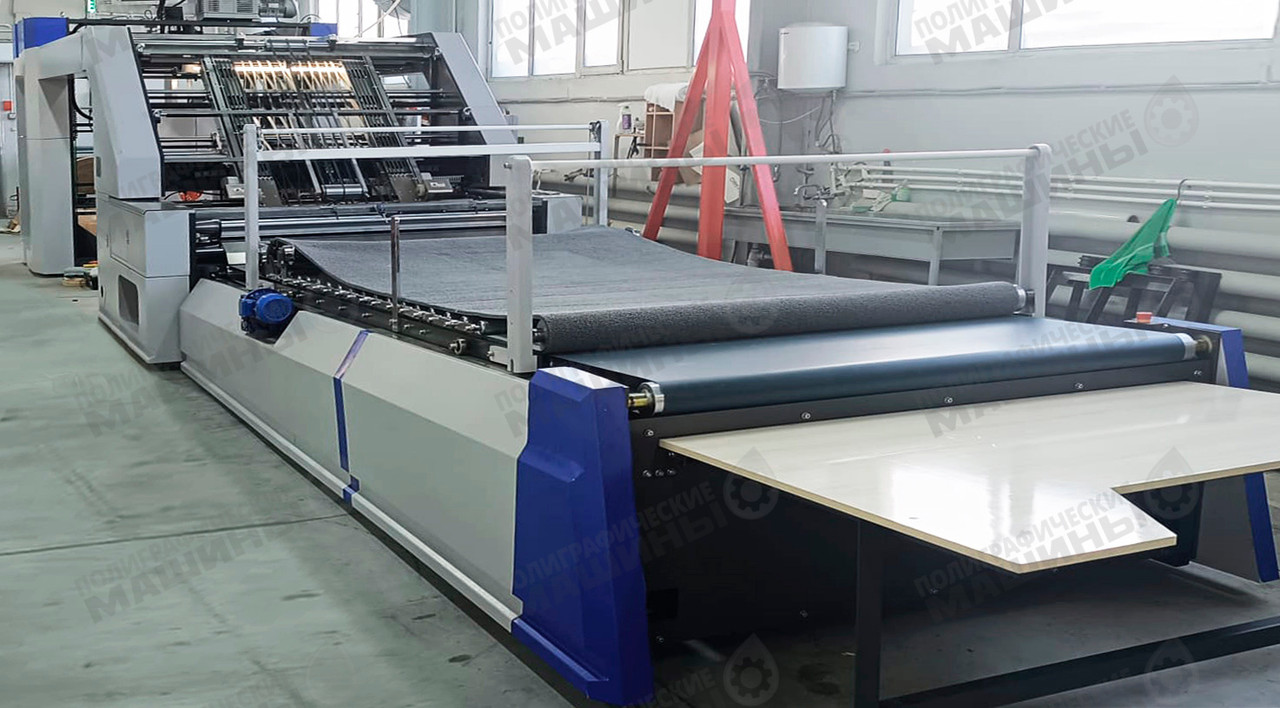

12/02/2025 Производительная кашировальная машина GALAXY-1200A установлена в типографии «ВК», Челябинск



Технические характеристики:

Модель		Galaxy-1200A
Макс. Формат листа (Ш*Д)		1200×1200 мм
Мин. Формат листа (Ш*Д)		360×360 мм
Высота стопы самонаклада Нижнего листа		400 мм
Высота стопы самонаклада Верхнего листа		1800 мм
Толщина	Верхний лист	120~700 г/м²
	Нижний лист	0,3-12 мм (гофрокартон B, A, AB, E – волна и т.п.)
Точность совмещения		±1 .0 мм
Макс. скорость		До 13000 л/час, 153 м/мин
Общая мощность		24,5 кВт
Габариты линии		13.5×2.1×2.4 м
