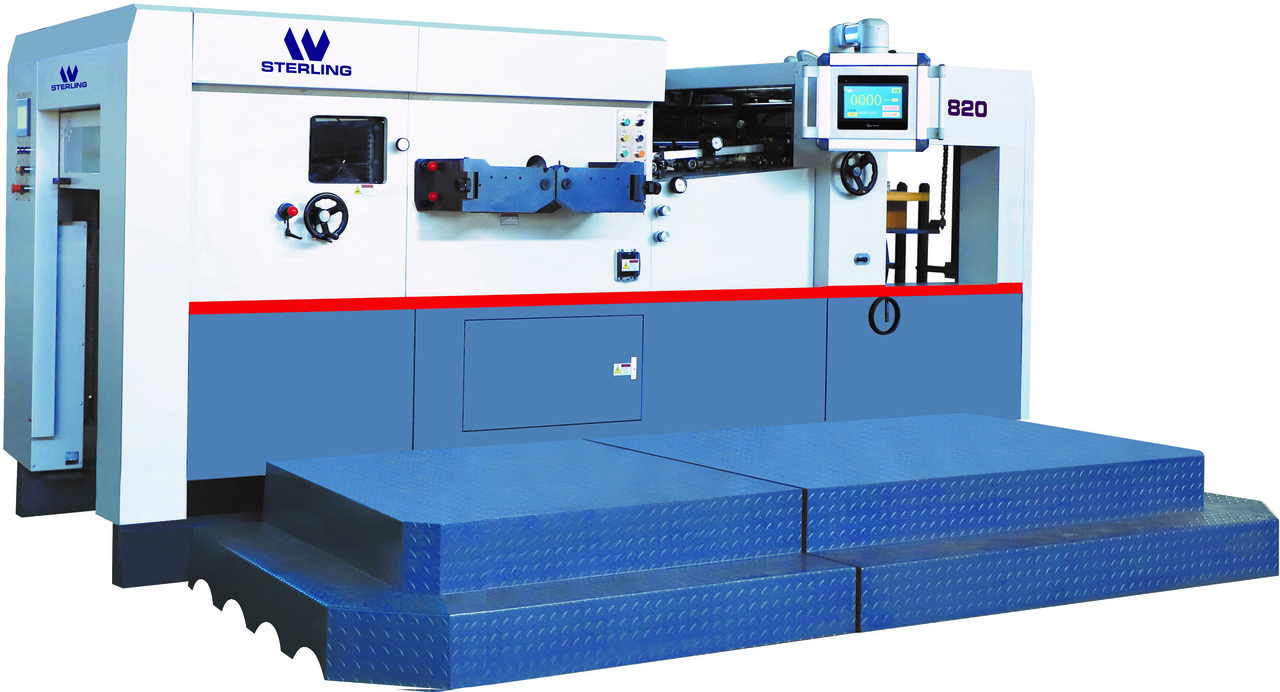

STERLING S-CUT 820 Автоматическая высекальная машина без удаления облоя



Компактный высекальный пресс для цифровых и офсетных типографий S—CUT 820

Привод Siemens/ Электроника OMRON, Schneider / усиленный тигель

Длина всего 4,2 м = Компактность, Работа с бумагой от 80 г/м.кв.

формат 820 х 620 мм, давление до 250 тонн, скорость до 8000 л/час



Более 100 машин установлено в Европе и более 500 по миру: Турция, США, Нидерланды, Англия, Италия, Финляндия, Румыния, Бразилия, Мексика, Австралия, Юж.Корея, Латинская Америка



No	Наименование	Производитель	Страна
E1	ЧПУ	Omron	Япония
E2	Инвертер	DELTA	Тайвань
E3	Тач-скрин	WEILUN	Тайвань
E4	Контактор	Schneider Electric	Франция
E5	Термо-реле	Schneider Electric	Франция
E6	Фото-датчики	Omron	Япония
E7	Концевики	Tend	Тайвань
E9	Реле	Omron	Япония
E10	Кнопки	Schneider Electric	Франция
E11	Главный мотор	Siemens	Германия
E12	Ротационное соединение маховика	SMC	Япония
E13	Вакуумный насос	Becker	Германия
M1	Пневмо-муфта	Yuyi	Италия
M2	Главные подшипники	NSK	Япония
M3	Главные цепи	Iwis	Германия
M4	Кулачковый распределитель	Tanzi	Тайвань







КЛЮЧЕВЫЕ ОСОБЕННОСТИ:



• Высокая Скорость – до 8000 л/час ;
• Усиленное Давление – до 250 тонн (обычно у аналогов – до 180 тонн);
• Высокая точность – до ±0,1мм;
• Автоматизация и доступные опции – большой выбор для тонких бумаг: антистатический ионизирующий раздув, планки антистатика на приемке, специальные присоски, щетки.
• Компактность – длина всего 4200 мм



STERLING S—CUT 820 – это промышленная тяжелая машина, с высоким давлением высечки, которая обладает очень компактными размерами и пригодна для использования в цифровых типографиях и типографиях с офсетными печатными машинами формата до В2.



Электроника от ведущих брендов: SIEMENS, OMRON, Panasonic, Schneider, FUJI. Главный привод SIEMENS. Компрессор Becker. Цепи IWIS (Германия). Пневмоклапан SMC (Япония). Автоматическая система смазки и система охлаждения гидравлики.

Главный привод —  SIEMENS, Германия:

Главная движущая сила высекального пресса STERLING S-CUT 820 – мощный электродвигатель SIEMENS



Компрессор BECKER, Германия:

Высекальные пресса STERLING S—CUT 820 оснащаются компрессорами Becker (Германия) или ORION (Япония)



ЭЛЕКТРОШКАФ: ЧПУ – OMRON (Япония). Инвертер – SIEMENS (Германия). Электронные компоненты – OMRON (Япония) и Schneider (Франция).

Промышленный охладитель STERLING S—CUT 820, установленный в главном электрошкафу, обеспечивает приемлемую температуру для стабильной работы электронных компонентов.



Главный интерфейс машины показывает состояние машины, показывает местонахождение неисправности, дает подсказки по устранению неполадок. Это облегчает управление машиной.



САМОНАКЛАД:



Система дозагрузки самонаклада «на ходу» НОН-СТОП на «шпагах» — стандартное оснащение STERLING S—CUT 820





• НОН-стоп загрузка стопы в самонаклад на «шпагах”. Это позволяет подготовить и дозагрузить бумагу пока машина работает с уже загруженной стопой. Таким образом система НОН-стоп позволят сэкономить до 30 минут рабочего времени на каждой его загрузке;
• Опускание платформы до самого пола – для легкого закатывания паллет. Некоторые производители не предусматривают опускания платформы самонаклада на уровень пола, что вызывает большие неудобства, когда необходимо закатить на платформу целый паллет заранее подготовленной бумаги. Оператору приходится перекидывать бумагу на платформу вручную или придумывать подставки с достаточно крутым уклоном для заезда паллеты на платформу

Платформа самонаклада S—CUT 820 опускается на уровень пола и позволяет легко закатить на нее паллет с бумагой



• Высокоскоростная подающая головка каскадной подачи – до 8000 л/час.Универсальная компоновка подающей головки позволяет оператору быстро настроить подачу на все типы листовых материалов;
• 4 подающих и 4 отделяющих присоса – полноценная головка самонаклада не уступает подающим системам высекальных прессов более крупного В1-формата.

Вакуумная головка самонаклада STERLING S—CUT 820 оснащена 4-мя подающими и 4-мя толкающими присосами, как и большинство более «взрослых» высекальных прессов формата В1





• Надежное разделение листов в стопе обеспечивается системой раздувов, подпружиненных разделяющих пластин и прижимающих листы грузов.
• Боковые раздувы для еще лучшего раздува стопы и разделения листов — стандартно.
• ОПЦИЯ: устройство предварительной подготовки стопы на тележке, установленной на рельсах и равнение стопы по вертикальным направляющим.
• Электро-механический датчик 2-ного листа на выходе из самонаклада с направляющими – стандартная комплектация высекальных прессов STERLING S-CUT;
• ОПЦИЯ: ультразвуковой датчик 2-ного листа;
• Электро-механический датчик 2-ного листа на выходе из самонаклада
• ОПЦИЯ: Ультра-звуковой датчик 2-ного листа на входе в секцию высечки. Двойной контроль обеспечивает 100% надежность.

Датчик 2-ного листа STERLING S—CUT 820 оснащен направляющими для стабильной проводки листа







СТОЛ РАВНЕНИЯ:



Стол равнения самонаклада STERLING S—CUT 820 оснащен всем необходимым для точной доводки листа до передних упоров захватов высекальной секции: утяжеленные ролики для лучшей проводки плотной бумаги, резиновые подпружиненные ролики для более тонкой бумаги, щетки для фиксации положения задней кромки, боковая марка равнения листа по верному углу





• Стол равнения оснащен проводящими колесами и подтормаживающими щеточками, препятствующими отскоку листа от передних упоров на скорости.
• Быстрая Централизованная регулировка положения всех щеток и колес на столе равнения за счет смещения центрального держателя – нет нужды отдельно регулировать каждое колесико на формат в отдельности – очень быстро и очень удобно!

Боковая марка STERLING S—CUT 820 оснащена удобной шкалой



• Скорость самонаклада варьируется в зависимости от плотности используемой бумаги. Оператор ускоряет ее для более тонкой и замедляя для более плотной бумаги, чтобы снизить инерцию отскока от передних упоров.
• 4 передних упора вместо 2-х – позволяют сократить перекосы
• Регулировка положения передних упора равнения листа;
• Каждый передний упор оснащен с оптическим датчиком;
• ОПЦИОНАЛЬНО доступен ионизирующий раздув для снижения статики листов в стопе;
• ОПЦИОНАЛЬНО доступна планка антистатика на столе равнения + такая же на Приемке;
• ОПЦИОНАЛЬНО доступны мягкие щетки и присоски для тонких бумаг;



ПУЛЬТ:

• Пульт на поворотном кронштейне может быть развернут так как удобно оператору.

• • Русифицированный пульт управления с сенсорным дисплеем 10,4”



Сенсорный экран STERLING S—CUT 820





СЕКЦИЯ ВЫСЕЧКИ:

• Импортируемый коленвал и червячный привод из высокопрочного Никель-Титан-Молибденового сплава стали. Главная приводная шестерня изготовлена из бронзы и имеет увеличенный диаметр для работы с более высокими нагрузками. Такая система обеспечивает плавность хода высекального тигеля даже в режиме хода на «толчках»;
• Мощная литая рама высекальной секции – это базовый элемент современного штанц-пресса. Позволяет машине развивать давление при высечке в 250 тонн.
• Большая мощность пресса позволяет выполнять холодное конгревное тиснение и эмбоссирование.
• Мощная рама позволяет работать с более высокой скоростью высечки – 8000 л/час.

Толстая тяжелая и мощная рама высекального пресса STERLING S—CUT 820 надежно гасит все вибрации тигеля и обеспечивает стабильную работы всех систем машины в течение долгих лет

• •
  • Точность изготовления главной приводной шестерни и система распределения давления тигеля рассчитаны на поддержание постоянного давления высечки на высокой скорости работы;

Немецкий коленвал и червячный привод из высокопрочного сплава , и увеличенная бронзовая приводная шестерня дают плавный ход тигеля и стабильное распределение давления на высоких скоростях работы STERLING S—CUT 820



Коленвал и червячный привод из высокопрочного сплава стали, и увеличенная бронзовая приводная шестерня обеспечивают плавный ход тигеля и стабильное распределение давления на высоких скоростях работы пресса S—CUT 820

• Система охлаждения масла;

Система охлаждения масла STERLING S—CUT 820

• Централизованная система смазки;
• Система контроля давления масла и воздуха на клапанах;



Наборные вырубные пластины STERLING S—CUT 820 позволяют покупателю владеть большим количеством 1-миллиметровых пластин, заранее проклеенных противобигами и готовых к немедленному использованию. Тем самым обеспечивается быстрая смена тиражей с минимальными потерями на приладку



• Регулируемый замок фиксации вырубной плиты позволяет использовать как цельные 5-миллиметровые, так и наборные плиты 4 + 1 мм. Сменные 1-миллиметровые плиты за счет меньшего веса более ускорить приладку при смене повторяющихся работ в 5-10 раз.
• Закаленные плиты обладают оптимальной твердостью для того, чтобы служить долго и оказывать минимальное воздействие на вырубные ножи;



• Мощный профиль рамки заключки фиксации штампа изготовлен из специальной упругой стали. Это материал способен выдерживать долговременные нагрузки без деформации и растрескивания;



• . Расширяет диапазон использования пресса и позволяет выполнять отделку с объемными элементами

Сотовая плита для холодного конгревного тиснения STERLING S—CUT 820



Эффект объемного холодного конгревного тиснения выполненный на STERLING S—CUT 820

• Пневмозамок фиксации заключки с доводкой в нужное положение – пневмоцилиндрами: позволяют быстро – без ручного закрывания хамка специальным ключом зафиксировать заключку в необходимом для безопасной работы положении. Устраняет «Человеческий фактор»: машина не начнет работу пока замок не закрыт, и тем самым предотвратит повреждения.
• Замок плиты закрывается ключом в стандартной комплектации машины
• ОПЦИЯ: Пневмозамок фиксации с доводкой вырубной плиты.

• фиксаторов штампа в заключке позволяет надежно закрепить все виды доступных штампов и является универсальной;
• Трубки автоматической смазки подведены ко всем трущимся элементам конструкции тигеля и машины. Оператору нужно лишь задать нужный интервал и количество смазки в системе управления;

Система автоматической смазки на STERLING S—CUT 820

• Точность +/- 0,1 мм – благодаря инновационной система настройки местоположения таскалок позволяет машине никогда не ошибиться с правильным положением грейферных захватов бумаги и предотвращает их повреждение. Оператор имеет возможность микрорегулировки их положения для достижения идеальной точности;



Микрорегулировка положения таскалок STERLING S—CUT 820 обеспечивает высочайшую точность – до +/-0,01 мм



ПРИЕМКА:

• Дублирующий пульт управления на приемке – значительно упрощает работу оператора



Дублирующий пульт управления на приемке STERLING S—CUT 820  и Автоматический фартук НОН-стоп приемки

• НОН-стоп приемка с автоматической выдвигающимся фартуком, позволяющая продолжать принимать заготовки и одновременно заменить заполненную приемку на ходу, обеспечивает высокую производительность всей линии в безостановочном режиме. Непрерывный режим приемки обеспечивает экономию 5-10 минут на каждой разгрузке.



Система НОН-СТОП приемки STERLING S—CUT 820 позволяет операторe быстро разгрузить приемку без остановки



• Стол приемки оснащен боковыми вибро-подбивками и хвостовой подбивкой стопы. Комбинация таких вибросталкивателей обеспечивает идеальное равнение стопы на приемке: лист ударяется передним краем в передний упор приемки и плавно выравнивается во время опускания на паллет по всем четырем сторонам;
• Настройка позиции хвостового упора приемки на размер листа штурвалом.
•
• Настройка позиции щетки сброса листа штурвалом. Щетка выталкивает лист из захватов при их раскрытии в секции приемки, направляя его вниз на приемную платформу. Регулируемый диапазон траектории движения щетки, и ее четкая работа обеспечивают стабильную укладку легких бумаг;
•
• Поддув воздуха против хода листа разглаживает и направляет каждый лист по отдельности перед укладкой — для обеспечения ровной укладки в стопу. Раздув оснащен регулировкой

 Регулируемые по вылету ролики раскрытия клапанов таскалок – позволяют настроить момент и величину раскрытия клапана в зависимости от толщины бумаги.

Регулируемые по вылету ролики открытия клапанов STERLING S—CUT 820 позволяют точно настроить раскрытие захватов для разной толщины бумаги

• Ручка открытия передних упоров для проверки листа на качество просечки и глубину биговок
• ОПЦИЯ: Пневмо-выброс Тестового листа – кнопкой, что гораздо более удобно

Регулируемые по вылету ролики открытия клапанов STERLING S—CUT 820 позволяют точно настроить раскрытие захватов для разной толщины бумаги



• Ручка открытия передних упоров для проверки листа на качество просечки и глубину биговок

• Регулировка натяжения цепей с простым доступом

• Датчик предохранителя главных цепей OMRON – остановит машину при любом нештатном поведении цепей: Растяжении, Разрыве, Попадании постороннего предмета, Замятии бумаги, Заклинивании таскалок

Датчик OMRON – предохраняет ваш вырубной пресс S—CUT 820 от повреждений при возникновении замятия



• ОПЦИЯ: Устройство вставки разделительной ленты-закладки со счетчиком позволяет четко разделить стопу на пачки и ускоряет подсчет произведенной продукции на дальнейших стадиях обработки листа;

Полезная опция – устройство вставки закладок со счетчиком на STERLING S—CUT 820

• Защитная плексигласовая крышка с концевиком в верхней части приемки

Кожух из оргстекла защищает только верхнюю часть приемки от случайного проникновения во время работы. В комбинации со световыми барьерами, полностью перекроют случайный доступ всех частей тела оператора – от рук до ног.



•





ОБЩИЕ СВЕДЕНИЯ:



• Высекальные машины STERLING S—CUT имеют Европейский сертификат CE;
• Высокая организация производства компании STERLING соответствует стандарту ISO 9001
• Пецизионная точность рам и других частей машины обеспечивается изготовлением при помощи координатных станков с ЧПУ:



Стандартная комплектация:

Самонаклад:

Макс.формат: 820 х 620 мм

Каскадный вакуумный самонаклад – головка на 4 подающих и 4 отделяющих присоса

Световой барьер безопасности самонаклада

Устройство Нон-стоп и устройство предварительной загрузки

Централизованная настройка щеток и роликов

4 Передних упора с оптическими датчиками

Правая и левая боковые марки тянуще-толкающего типа с оптическими датчиками

Вакуумный компрессор Becker

Главный мотор: Siemens

Сенсорный дисплей управления 10,4″ на поворотном кронштейне

Электромеханический датчик 2-ного листа

Секция высечки:

Максимальное давление высечки — 250 тонн

Точность: +/- 0,1 мм

Скорость: до 8000 л/час

Система Центр-лайн

Пневмозамок заключки

5 таскалок

Предварительно растянутые приводные цепи таскалок

Пневмо-муфта

Идексная трансмиссионная коробка

Автоматическая централизованная смазка и система охлаждения трансмиссионного масла

Автоматическая смазка приводных цепей таскалок

Приемка:

Дублирующий пульт управления на приемке

Автоматическая Нон-стоп приемка с автоматически выдвигаемым фартуком

Световой барьер безопасности приемки

Ручная регулировка положения задней щетки и заднего упора подбивки

Направляющий раздув листа для правильной укладки

Устройство выброса тестового листа

Плиты в комплекте с машиной: 1 шт. 5 мм, 1 шт. 4 мм + 1 шт. 1 мм.

Заключка для вырубного штампа: — 2 шт.;

Запасная таскалка в сборе – 1 шт

Технические характеристики STERLING S-CUT 820 “STANDARD”:



Максимальный формат листа	820X620 мм
Минимальный формат листа	300X250 мм
Макс. Размер внутри заключки	815*620 мм
Максимальная площадь высечки	790*610 мм
Точность высечки	±0.1 мм
Максимальная высота самонаклада	1300 мм
Максимальная высота приемки	1250 мм
Максимальное давление высечки	250 тонн
Плотность и толщина бумаги	80 – 2000 г/м.кв, каппа до 2 мм, микрогофрокартон Е-волна до 4мм
Максимальная тестированная скорость	8000л/час
Габариты ДхШхВ	4200*1850(2380 с платформой )*2050мм
Общая мощность	15 кВт
Вес	10 тонн
