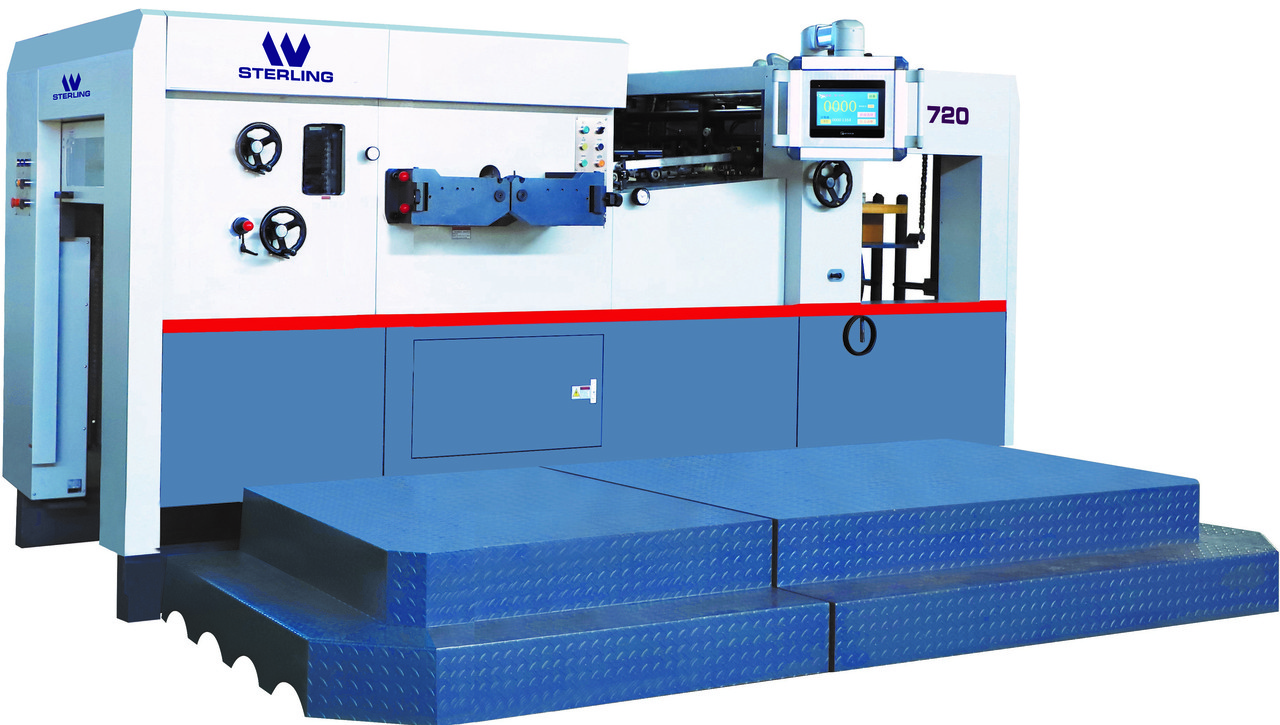

Компактный высекальный пресс для цифровых и офсетных типографий S-CUT 720



Компактный высекальный пресс для цифровых и офсетных типографий S—CUT 720

Привод Siemens/ Электроника OMRON, Schneider / усиленный тигель

Длина всего 3,5 м = Компактность, Работа с бумагой от 80 г/м.кв.

формат 720 х 520 мм, давление до 200 тонн, скорость до 7500 л/час



Более 100 машин установлено в Европе и более 500 по миру: Турция, США, Нидерланды, Англия, Италия, Финляндия, Румыния, Бразилия, Мексика, Австралия, Юж.Корея, Латинская Америка









No	Наименование	Производитель	Страна
E1	ЧПУ	Omron	Япония
E2	Инвертер	DELTA	Тайвань
E3	Тач-скрин	WEILUN	Тайвань
E4	Контактор	Schneider Electric	Франция
E5	Термо-реле	Schneider Electric	Франция
E6	Фото-датчики	Omron	Япония
E7	Концевики	Tend	Тайвань
E9	Реле	Omron	Япония
E10	Кнопки	Schneider Electric	Франция
E11	Главный мотор	Siemens	Германия
E12	Ротационное соединение маховика	SMC	Япония
E13	Вакуумный насос	Becker	Германия
M1	Пневмо-муфта	Yuyi	Италия
M2	Главные подшипники	NSK	Япония
M3	Главные цепи	Iwis	Германия
M4	Кулачковый распределитель	Tanzi	Тайвань



КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

• Высокая Скорость – до 7500 л/час ;
• Усиленное Давление – до 200 тонн (обычно у аналогов – до 180 тонн);
• Высокая точность – до ±0,1мм;
• Автоматизация и доступные опции – большой выбор для тонких бумаг: антистатический ионизирующий раздув, планки антистатика на приемке, специальные присоски, щетки.
• Компактность – длина всего 3500 мм



STERLING S—CUT 720 – это промышленная тяжелая машина, с высоким давлением высечки, которая обладает очень компактными размерами и пригодна для использования в цифровых типографиях и типографиях с офсетными печатными машинами формата до В2.



Электроника от ведущих брендов: SIEMENS, OMRON, Panasonic, Schneider, FUJI. Главный привод SIEMENS. Компрессор Becker. Цепи IWIS (Германия). Пневмоклапан SMC (Япония). Автоматическая система смазки и система охлаждения гидравлики.

Главный привод —  SIEMENS, Германия:

Главная движущая сила высекального пресса STERLING S-CUT 720 – мощный электродвигатель SIEMENS



Компрессор BECKER, Германия:

Высекальные пресса STERLING S—CUT 720 оснащаются компрессорами Becker (Германия) или ORION (Япония)



ЭЛЕКТРОШКАФ: ЧПУ – OMRON (Япония). Инвертер – SIEMENS (Германия). Электронные компоненты – OMRON (Япония) и Schneider (Франция).

Промышленный охладитель STERLING S—CUT 720, установленный в главном электрошкафу, обеспечивает приемлемую температуру для стабильной работы электронных компонентов.



Главный интерфейс машины показывает состояние машины, показывает местонахождение неисправности, дает подсказки по устранению неполадок. Это облегчает управление машиной.



САМОНАКЛАД:



Система дозагрузки самонаклада «на ходу» НОН-СТОП на «шпагах» — стандартное оснащение STERLING S—CUT 720





• НОН-стоп загрузка стопы в самонаклад на «шпагах”. Это позволяет подготовить и дозагрузить бумагу пока машина работает с уже загруженной стопой. Таким образом система НОН-стоп позволят сэкономить до 30 минут рабочего времени на каждой его загрузке;
• Опускание платформы до самого пола – для легкого закатывания паллет. Некоторые производители не предусматривают опускания платформы самонаклада на уровень пола, что вызывает большие неудобства, когда необходимо закатить на платформу целый паллет заранее подготовленной бумаги. Оператору приходится перекидывать бумагу на платформу вручную или придумывать подставки с достаточно крутым уклоном для заезда паллеты на платформу

Платформа самонаклада S—CUT 720 опускается на уровень пола и позволяет легко закатить на нее паллет с бумагой



• Высокоскоростная подающая головка каскадной подачи – до 7500 л/час.Универсальная компоновка подающей головки позволяет оператору быстро настроить подачу на все типы листовых материалов;
• 4 подающих и 4 отделяющих присоса – полноценная головка самонаклада не уступает подающим системам высекальных прессов более крупного В1-формата.

Вакуумная головка самонаклада STERLING S—CUT 720 оснащена 4-мя подающими и 4-мя толкающими присосами, как и большинство более «взрослых» высекальных прессов формата В1





• Надежное разделение листов в стопе обеспечивается системой раздувов, подпружиненных разделяющих пластин и прижимающих листы грузов.
• Боковые раздувы для еще лучшего раздува стопы и разделения листов — стандартно.
• ОПЦИЯ: устройство предварительной подготовки стопы на тележке, установленной на рельсах и равнение стопы по вертикальным направляющим.
• Электро-механический датчик 2-ного листа на выходе из самонаклада с направляющими – стандартная комплектация высекальных прессов STERLING S-CUT;
• ОПЦИЯ: ультразвуковой датчик 2-ного листа;
• Электро-механический датчик 2-ного листа на выходе из самонаклада
• ОПЦИЯ: Ультра-звуковой датчик 2-ного листа на входе в секцию высечки. Двойной контроль обеспечивает 100% надежность.

Датчик 2-ного листа STERLING S—CUT 720 оснащен направляющими для стабильной проводки лист





СТОЛ РАВНЕНИЯ:



Стол равнения самонаклада STERLING S—CUT 720 оснащен всем необходимым для точной доводки листа до передних упоров захватов высекальной секции: утяжеленные ролики для лучшей проводки плотной бумаги, резиновые подпружиненные ролики для более тонкой бумаги, щетки для фиксации положения задней кромки, боковая марка равнения листа по верному углу



• Стол равнения оснащен проводящими колесами и подтормаживающими щеточками, препятствующими отскоку листа от передних упоров на скорости.
• Боковая марка равнения листа оснащена шкалой и датчиками. Ее использование и позиционирование листа по передним упорам гарантирует точное равнение листа перед высечкой. Боковая марка может переключаться между тянущим и толкающим режимами работы и может использоваться как с левой стороны стола, так и с правой;



  Боковая марка STERLING S—CUT 720S оснащена удобной шкалой



• Скорость самонаклада варьируется в зависимости от плотности используемой бумаги. Оператор ускоряет ее для более тонкой и замедляя для более плотной бумаги, чтобы снизить инерцию отскока от передних упоров.
• Регулировка положения передних упора равнения листа;
• Каждый передний упор оснащен с оптическим датчиком;
• ОПЦИОНАЛЬНО доступен ионизирующий раздув для снижения статики листов в стопе;
• ОПЦИОНАЛЬНО доступна планка антистатика на столе равнения + такая же на Приемке;
• ОПЦИОНАЛЬНО доступны мягкие щетки и присоски для тонких бумаг;



ПУЛЬТ:

• Русифицированный пульт управления с сенсорным дисплеем 10,4”

•



Кнопочная панель управления и Сенсорный экран STERLING S—CUT 720



СЕКЦИЯ ВЫСЕЧКИ:

• Импортируемый коленвал и червячный привод из высокопрочного Никель-Титан-Молибденового сплава стали. Главная приводная шестерня изготовлена из бронзы и имеет увеличенный диаметр для работы с более высокими нагрузками. Такая система обеспечивает плавность хода высекального тигеля даже в режиме хода на «толчках»;
• Мощная литая рама высекальной секции – это базовый элемент современного штанц-пресса. Позволяет машине развивать давление при высечке в 200 тонн.

• Большая мощность пресса позволяет выполнять холодное конгревное тиснение и эмбоссирование.
• Мощная рама позволяет работать с более высокой скоростью высечки – 7500 л/час.

Толстая тяжелая и мощная рама высекального пресса STERLING S—CUT 720 надежно гасит все вибрации тигеля и обеспечивает стабильную работы всех систем машины в течение долгих лет

• • Точность изготовления главной приводной шестерни и система распределения давления тигеля рассчитаны на поддержание постоянного давления высечки на высокой скорости работы;



Коленвал и червячный привод из высокопрочного сплава стали, и увеличенная бронзовая приводная шестерня обеспечивают плавный ход тигеля и стабильное распределение давления на высоких скоростях работы пресса S—CUT 720



• Система охлаждения масла;

Система охлаждения масла STERLING S—CUT 720

Наборные вырубные пластины STERLING S—CUT 720 позволяют покупателю владеть большим количеством 1-миллиметровых пластин, заранее проклеенных противобигами и готовых к немедленному использованию. Тем самым обеспечивается быстрая смена тиражей с минимальными потерями на приладку

• Централизованная система смазки;
• Система контроля давления масла и воздуха на клапанах;



Наборные вырубные пластины STERLING S—CUT 720 позволяют покупателю владеть большим количеством 1-миллиметровых пластин, заранее проклеенных противобигами и готовых к немедленному использованию. Тем самым обеспечивается быстрая смена тиражей с минимальными потерями на приладку



• Регулируемый замок фиксации вырубной плиты позволяет использовать как цельные 5-миллиметровые, так и наборные плиты 4 + 1 мм. Сменные 1-миллиметровые плиты за счет меньшего веса более ускорить приладку при смене повторяющихся работ в 5-10 раз.
• Закаленные плиты обладают оптимальной твердостью для того, чтобы служить долго и оказывать минимальное воздействие на вырубные ножи;
•  Мощный профиль рамки заключки фиксации штампа изготовлен из специальной упругой стали. Это материал способен выдерживать долговременные нагрузки без деформации и растрескивания;



• . Расширяет диапазон использования пресса и позволяет выполнять отделку с объемными элементами

Сотовая плита для холодного конгревного тиснения STERLING S—CUT 720



Эффект объемного холодного конгревного тиснения выполненный на STERLING S—CUT 720



• Замок заключки позволяет быстро и надежно зафиксировать заключку со штампом в секции высечки;
• Конструкция фиксаторов штампа в заключке позволяет надежно закрепить все виды доступных штампов и является универсальной;
• Трубки автоматической смазки подведены ко всем трущимся элементам конструкции тигеля и машины. Оператору нужно лишь задать нужный интервал и количество смазки в системе управления;

Система автоматической смазки на STERLING S—CUT 720

• Точность +/- 0,1 мм – благодаря инновационной система настройки местоположения таскалок позволяет машине никогда не ошибиться с правильным положением грейферных захватов бумаги и предотвращает их повреждение. Оператор имеет возможность микрорегулировки их положения для достижения идеальной точности;



Микрорегулировка положения таскалок STERLING S—CUT 720 обеспечивает высочайшую точность – до +/-0,01 мм



ПРИЕМКА:

• Замок заключки позволяет быстро и надежно зафиксировать заключку со штампом в секции высечки;
• Конструкция фиксаторов штампа в заключке позволяет надежно закрепить все виды доступных штампов и является универсальной;
• Трубки автоматической смазки подведены ко всем трущимся элементам конструкции тигеля и машины. Оператору нужно лишь задать нужный интервал и количество смазки в системе управления;



Система НОН-СТОП приемки STERLING S—CUT 720 позволяет операторe быстро разгрузить приемку без остановки



• Стол приемки оснащен боковыми вибро-подбивками и хвостовой подбивкой стопы. Комбинация таких вибросталкивателей обеспечивает идеальное равнение стопы на приемке: лист ударяется передним краем в передний упор приемки и плавно выравнивается во время опускания на паллет по всем четырем сторонам;
• Настройка позиции хвостового упора приемки на размер листа штурвалом.
•
• Настройка позиции щетки сброса листа штурвалом. Щетка выталкивает лист из захватов при их раскрытии в секции приемки, направляя его вниз на приемную платформу. Регулируемый диапазон траектории движения щетки, и ее четкая работа обеспечивают стабильную укладку легких бумаг;
•
• Поддув воздуха против хода листа разглаживает и направляет каждый лист по отдельности перед укладкой — для обеспечения ровной укладки в стопу. Раздув оснащен регулировкой

 Регулируемые по вылету ролики раскрытия клапанов таскалок – позволяют настроить момент и величину раскрытия клапана в зависимости от толщины бумаги.

Регулируемые по вылету ролики открытия клапанов STERLING S—CUT 720 позволяют точно настроить раскрытие захватов для разной толщины бумаги

• Ручка открытия передних упоров для проверки листа на качество просечки и глубину биговок
• ОПЦИЯ: Пневмо-выброс Тестового листа – кнопкой, что гораздо более удобно

Регулируемые по вылету ролики открытия клапанов STERLING S—CUT 720 позволяют точно настроить раскрытие захватов для разной толщины бумаги



• Ручка открытия передних упоров для проверки листа на качество просечки и глубину биговок

• Регулировка натяжения цепей с простым доступом

• Датчик предохранителя главных цепей OMRON – остановит машину при любом нештатном поведении цепей: Растяжении, Разрыве, Попадании постороннего предмета, Замятии бумаги, Заклинивании таскалок

Датчик OMRON – предохраняет ваш вырубной пресс S—CUT 720 от повреждений при возникновении замятия



• ОПЦИЯ: Устройство вставки разделительной ленты-закладки со счетчиком позволяет четко разделить стопу на пачки и ускоряет подсчет произведенной продукции на дальнейших стадиях обработки листа;

Полезная опция – устройство вставки закладок со счетчиком на STERLING S—CUT 720

• Защитная плексигласовая крышка с концевиком в верхней части приемки

Кожух из оргстекла защищает только верхнюю часть приемки от случайного проникновения во время работы. В комбинации со световыми барьерами, полностью перекроют случайный доступ всех частей тела оператора – от рук до ног.



ОБЩИЕ СВЕДЕНИЯ:



• Высекальные машины STERLING S—CUT имеют Европейский сертификат CE;
• Высокая организация производства компании STERLING соответствует стандарту ISO 9001
• Пецизионная точность рам и других частей машины обеспечивается изготовлением при помощи координатных станков с ЧПУ:



Стандартная комплектация:

Самонаклад:

Макс.формат: 720 х 520 мм

Каскадный вакуумный самонаклад – головка на 4 подающих и 4 отделяющих присоса

Световой барьер безопасности самонаклада

Устройство Нон-стоп и устройство предварительной загрузки

Передние упоры с оптическими датчиками

Правая и левая боковые марки тянуще-толкающего типа с оптическими датчиками

Вакуумный компрессор Becker

Главный мотор: Siemens

Сенсорный дисплей управления 10,4″

Электромеханический датчик 2-ного листа

Секция высечки:

Максимальное давление высечки — 200 тонн

Точность: +/- 0,1 мм

Скорость: до 7500 л/час

Система Центр-лайн

5 таскалок

Предварительно растянутые приводные цепи таскалок

Пневмо-муфта

Идексная трансмиссионная коробка

Автоматическая централизованная смазка и система охлаждения трансмиссионного масла

Автоматическая смазка приводных цепей таскалок

Приемка:

Нон-стоп приемка

Световой барьер безопасности приемки

Ручная регулировка положения задней щетки и заднего упора подбивки

Направляющий раздув листа для правильной укладки

Устройство выброса тестового листа

Плиты в комплекте с машиной: 1 шт. 5 мм, 1 шт. 4 мм + 1 шт. 1 мм.

Заключка для вырубного штампа: — 2 шт.;

Запасная таскалка в сборе – 1 шт



Технические характеристики STERLING S—CUT 720:

Максимальный формат листа	720X520 мм
Минимальный формат листа	320X210 мм
Макс. Размер внутри заключки	730*530 мм
Максимальная площадь высечки	710*510 мм – в зависимости от качества фанеры штампа
Точность высечки	±0.1 мм
Максимальная высота самонаклада	1100 мм
Максимальная высота приемки	1000 мм
Максимальное давление высечки	200 тонн
Плотность и толщина бумаги	80 – 1000 г/м.кв, микрогофрокартон Е-волна до 4мм
Максимальная скорость	до 7500л/час
Габариты ДхШхВ	3500*1600(2200)*1850мм
Общая мощность	10 кВт
Вес	7 тонн
