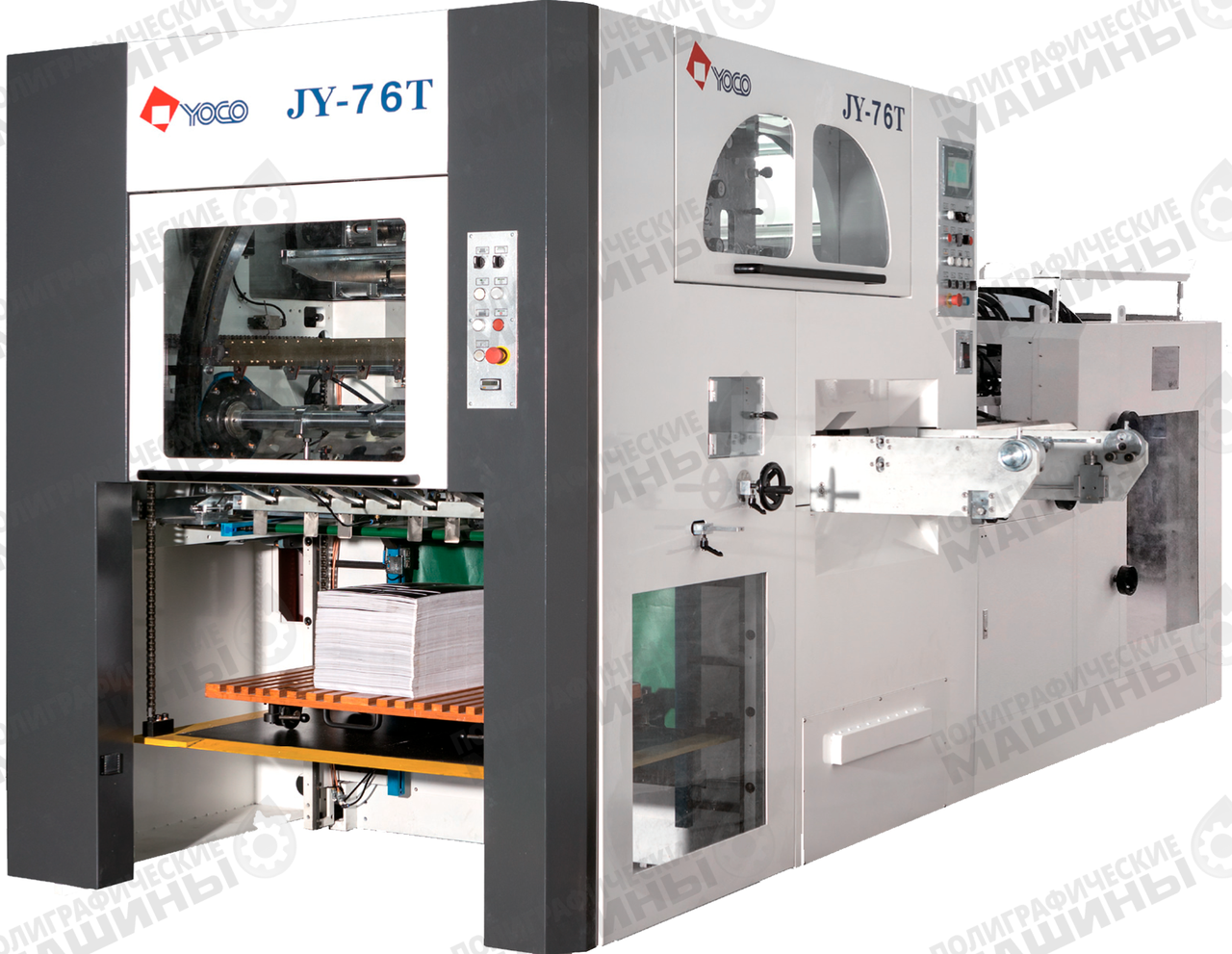

YOCO JY-76T компактный автоматический пресс для высечки и горячего тиснения фольгой

YOCO JY-76T компактный автоматический пресс для высечки и горячего тиснения фольгой



формат 760 х 600 мм, давление до 200 тонн



Компактные автоматические машины для тиснения и высечки YOCO JY-76T, предназначенные для работы с листами форматом до 760х600 мм, на скорости до 7000 л/ч – вырубка, и до 6000 л/час – тиснение.

Предлагаемая Вам Автоматическая машина YOCO JY-76T предназначена в основном для горячего тиснения фольгой, высечки, конгревного, блинтового тиснения.

Автоматический пресс предназначен для работы с листовыми материалами плотностью в основном 80-1200 г/м.

Вакуумный каскадный самонаклад осуществляет стабильную и быструю подачу листов, в том числе пластиков и гофрокартона толщиной до 4 мм. Высота стопы самонаклада, составляет 1100 мм. Самонаклад в стандарте оснащен системой нон-стоп с рельсами для предварительной укладки стопы с последующей дозагрузкой, устанавливаемой на «шпаги», паллеты на ходу. Приемка машины также оснащена системой безостановочной работы нон-стоп с высотой стопы приемки до 750 мм.



Мощная конструкция секции высечки машин позволяет выполнять мелко-детализированное горячее тиснение фольгой и эмбоссирование. Регулировка давления осуществляется посредством сервоприводов – нажатием кнопки на сенсорном пульте управления. Точность и простоту наладки обеспечивает стандартизированная система приводки по центральной линии. 6 комплектов высокостойких таскалок выполненные из легкого и ультрапрочного сплава с анодированием в сборе с прошедшими предварительную растяжку цепями немецкого производства IWIS, обеспечивают точную проводку и гарантируют идеальное совмещение. Предварительная заводская растяжка цепей гарантирует их продолжительную работу и стабильность совмещения.



YOCO JY-76T оснащена дублированной системой управления самим прессом (в части всего что качается высечки и хода машины) — все основные операции по контролю и управлению машиной можно выполнять при помощи цветного сенсорного ЖКИ экранов Schneider ProFace 10,4” и кнопочных пультов на приемке.

Самонаклад



На фото – Нон-Стоп самонаклад YOCO JY-76T с головкой MABEG с 2-мя отделяющими и 2-мя подающими присосами, обеспечивающими стабильную подачу всей стопы материала высотой до 1100 мм.



Высококачественная вакуумная каскадная головка самонаклада MABER (MMS), с 2 присосами для подъема бумаги и 2 присосами для транспортировки бумаги, осуществляет стабильную и быструю подачу листов. Высота и угол наклона присосов легко регулируются для обеспечения ровного прохождения листов.

• Система НОН-СТОП на «шпагах» с автоматическим подъемом;



Система НОН-стоп самонаклада на шпагах YOCO JY-76T



• Система раздува стопы в районе прижимной ноги головки самонаклада;
• Левый и правый боковые раздувы стопы;
• Приводка стопы влево-вправо;
•  Электро-механический датчик 2-ного листа;
• Настройка стола равнения на формат – проводящие колеса и щетки

Стол равнения пресса YOCO JY-76T



• Боковые марки толкающе-тянущего типа, переключаемые;
• 2 передних упора с индивидуальной микрорегулировкой;



• Оптический датчик на столе равнения, автоматически останавливают машину в случае при замятии бумаги.



Равнение бумаги по передним упорам на прессе YOCO JY-76T

• Точное положение стапеля самонаклада регулируется оператором;
• Обновленная Русифицированная Панель управления 10,4” – удобно расположена в доступном для оператора месте.



10,4” дисплеи управления основной машины YOCO JY-76T



• Отдельные приводы для основной и вспомогательной стопы.

Секция тиснения /высечки



Cекция тиснения и высечки YOCO JY-76T





• Привод машины на ход и остановка в фазе высечки – контролируются надежной индексной коробкой передач (Тайвань).
• Садвич-прессованные закаленные вырубные плиты.
• Пневматическая муфта главного двигателя, с включением в одном положении, гарантирует, что первый, после каждого запуска самонаклада, лист машина дотянет к передним упорам. Это облегчает наладку, экономит время и минимизирует брак.

Вращающееся соединение пневмомуфты для YOCO JY-76T

• Сервопривод “INNOVANCE” – для точной и удобной регулировки давления оператором — нажатием кнопок на дисплее, вместо ручного проворачивания штурвала.

Сервопривод регулировки давлениявысечки INNOVANCE для YOCO JY-76T

• Цифровая визуализация прилагаемого давления высечки на дисплее.

• Конструкция системы фиксации оснастки пресса выполнена по признанному во всем мире принципу центральной линии (Центр-лайн). Наличие центр-лайна на рамке заключки и наличие
• Машина стандартно оснащена удобным устройством переворота рамки заключки.
• Вся основная электроника – Schneider, Сервопривода промотки фольги Panasonic (Япония): ЧПУ INNNOVANCE



 YOCO JY-76T оснащен современной электроникой

• Давление высечки — до 200т.
• Станина и вырубные плиты пресса выполнены из высокопрочного чугуна.
• 6 планок выполнены из легкого и прочного титан-дюралевого сплава с анодированием.
• Главные цепи – также одна из самых критичных к качеству деталей машины. Их импортируют из Германии – производитель «IWIS». Цепи предварительно обработаны против растяжения и гарантируют стабильность и точность приводки высечки на долгий срок.
• Система автоматической смазки главных цепей.

Система подвода смазки к основным цепям на высекальной машине YOCO JY-76T



Секция тиснения фольгой



Три продольных протяжки фольги YOCO JY-76T  позволяет достичь контрастных сочетаний цветов и обеспечивают экономный расход фольги



Cекция тиснения YOCO JY-76T – вид со стороны приемки



Продольная проводка фольги стандартно осуществляется при помощи 3-х продольных промоток.

Промотки оснащены выдвижным механизмом – для удобства приладки;

Выдвигающаяся рама с промотками фольги позволяет оператору легче выполнить приладку на YOCO JY-76T



Каждая промотка контролируется независимыми сервоприводами Panasonic, Япония – что гарантирует большую экономию фольги благодаря минимальному шагу промотки.

Оператор задает шаг промотки для каждой из 3 промоток на экране управления YOCO JY-76T



Система отделения фольги от бумаги струями направленного воздуха – позволяет увеличить скорость работы пресса и уменьшить вероятность замятия и обрыва приклеившейся к бумаге фольги

Нагревательная плита поделена на 10 зон с системой нагрева с индивидуальным контролем температуры ± 1°С



Дисплей контрольной панели мониторинга температуры по зонам нагрева YOCO JY-76T



Сотовая плита для крепления клише – одна из важнейших деталей машины которая должна быть изготовлена с высочайшей точностью, т.к. минимальное отклонение поверхности плиты повлияет на пропечатку тисненых элементов, в особенности тонких линий.

Сотовая плита YOCO JY-76T с установленными на ней клише тиснения



В систему контроля за тиснением объединены:

• Шаг сервоприводов для каждой из 3 промоток,
• Температура по зонам нагрева,
• Оптический контроль обрыва фольги датчиками,
• Система отделения фольги раздувом воздуха,
• Установка времени выстоя при тиснении больших зон.





ОПЦИОНАЛЬНЫЕ УСТРОЙСТВА:







Ускорение приладки на YOCO JY-76T  с помощью опциональных устройств: Стола предварительной приладки клише и штампов, Стола предварительной установки рулонов фольги на размотках



• Стол предварительной приладки клише и штампов — позволяет ускорить приводку штампа к бумаге, произвести проклейку подложки, подготовить следующий штамп пока работает предыдущий;
• Стол предварительной установки рулончиков с фольгой на размоточных шпинделях – при большом количестве узких ручьев фольги оператору удобно выставить их по линейке на отдельном столе. На нем же оператор может подготовить раскладку фольги для следующего тиража, пока машина занята работой;
• Устройство перемотки фольги на 6 независимых шпинделей позволяет расширить количество ручьев продольной промотки и более эффективно перематываь фольгу;





Шкаф смотки фольги YOCO JY-76T S—FOIL 106 на 6 шпинделей и Устройство для тиснения голограмм



• Система датчиков и устройство для тиснения голограмм – для тиснения защитных знаков на акцизных марках и т.п. защитных наклейках;

Приемка с НОН-СТОП



Укладка листов на приемку YOCO JY-76T. Автоматически выбвигаемый фартук Нон-стоп приемк.



• НОН-стоп система с автоматической выдвигающимся фартуком (гораздо удобнее задвигаемых вручную вил), позволяющей принимать заготовки и одновременно заменить заполненную приемку на ходу, обеспечивает высокую производительность всей линии в безостановочном режиме.



• Высота стапеля приемки — 750 мм.
• С целью повышения производительности (Скорости работы) пресса оснащены регулируемой тормозной щеткой, которая обеспечивает сброс листов из зажимов и их укладку в стопу на более высокой скорости.
• Задний подбивающий упор стапеля приемки контролируется отдельно. В зависимости от формата оператор может регулировать его положение для ускорения процесса наладки.
• Фотоэлектронные датчики контролируют высоту стапеля и предотвращают подъем или опускание стопы за пределы концевых выключателей.
• Оптический датчик (стандартный) может производить счет листов в стопе.



• Барьер безопасности оператора на приемке – предотвращает опускание платформы на ногу оператора.

Производитель позаботился о максимальной управляемости машины во всех точках нахождения оператора. Поэтому приемка так же оснащена кнопочным пультом управления. Работа оператора без помощника остается достаточно комфортной.



Технические характеристики

Размер листа (макс.)	760 х 600 мм
Размер листа (мин.)	310 х 310 мм
Макс. площадь высечки	750 х 580 мм
Макс. площадь тиснения	750 х 530 мм
Макс. скорость производительность	7000 листов/час – высечка, 6000 л/час — тиснение
Плотность бумаги	80 – 1200 г/кв.м, 0,1 – 2 мм картон
Точность	+/- 0,1 мм
Гофрокартон (только высечка)	≤4 мм гофр Е, В
Макс. давление при высечке	200 т
Регулируемое клапанное поле	8 мм
К-во зон нагрева	10
К-во промоток фольги	3 продольных
Макс. диаметр фольги на размотке	220 мм, втулка на 25 мм ( 76 мм — по запросу )
Макс. высота стопы на самонакладе	1100 мм
Макс. высота стопы на приемке	750 мм
Мощность при высечке	15 КВт
Общая мощность	35 КВт
Потребление сжатого воздуха	0,8 куб.м/мин
Вес	13 т
Общие габариты	4100 х 1900 х 2200 мм
