Youbond YB-1650E - автоматическая кашировальная машина

Youbond YB-1650E - автоматическая кашировальная машина

  • Под заказ

Цену уточняйте

+37544779-92-04
  • +375 17 207-77-01
    Минск, тел/факс
  • +375 44 779-92-04
    Шаметько Сергей
  • +375 44 779-91-02
    Вишневский Леонид
  • График работы
  • Адрес и контакты
Описание
Характеристики

Данная машина предназначена для приклейки (каширования) верхнего отпечатанного листа лайнера (картона, бумаги) к нижнему листу гофрокартона (двухслойного или 3-х слойного, 5-слойного) или обычного картона.


Автоматическая кашировальная машина
Youbond YB-1650E

Формат 1650 х 1250 мм

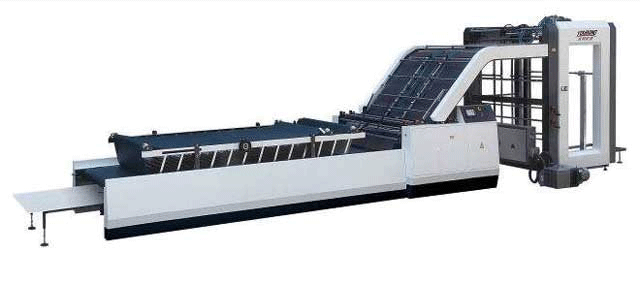

Автоматическая кашировальная машина YB-1650E - фото

Видео-пример работы кашировальной машины:


Видео-пример работы переворотчика-укладчика Youbond:



Описание:



Подача верхнего листа осуществляется головкой автоматического вакуумного самонаклада из высокой стопы материала) , а нижний самонаклад картона имеет непрерывную вакуумную ременную подачу с дозагрузкой сверху.

Машина оснащена автоматической приводкой по передней кромке листа и обжимающим конвейером



Оснащение:


  • Боковое равнение
  • Сервопривод нижнего ременного самонаклада
  • Автоматическая система смывки клеевого вала водой
  • Регулировка силы всасывания нижнего самонаклада
  • Автоматическое увлажнение нижнего ременного самонаклада
  • Подачи воздуха для нижнего и верхнего листа бумаги;
  • С системой PLC контроля;
  • Регулировка скорости
  • Автоматическая система подачи клея
  • Специальная конструкция распределения клея для равномерного склеивания.



Технические особенности:


  • Продвинутая технология автоматической настройки работы машины на используемы формат листа с синхронизацией работы всех механизмов;
  • Уникальная система равнения по передним упорам позволяющая достигать точности совмещения и избежать опережение нижним листом верхнего. Регулировка нахлеста верхнего листа над нижним;
  • Оснащена высокоточным вакуумным каскадным самонакладом верхнего листа который обеспечивает четкую поточную подачу листа;
  • Используется механизм для бокового равнения листа – такой же как в офсетных печатных машинах – для облегчения приводки;
  • Сила вакуума нижнего самонаклада регулируется с пульта. Ремень подачи увлажняется для улучшения сцепления его с картоном.
  • Система предварительной загрузки самонаклада – Оператор может подготовить следующую паллету для загрузки в машину;
  • Электронные компоненты ведущих производителей гарантируют стабильность работы машины долгое время. Система управления с ЧПУ с выводом сообщений об ошибках;
  • Автоматическая система подкачки клея позволяет всегда поддерживать необходимый уровень клея в системе и оснащена системой рециркуляции;
  • Автоматическая система промывки клеевой секции позволяет быстро промыть всю клеевую системы машины после работы: клеевые валы, резервуар с клеем, резервуар рециркуляции;
  • Общая регулировка давления валов производится оператором только с одной стороны – стороны оператора  что повышает удобство пользования машиной.





Основные узлы и механизмы:



Верхний вакуумный самонаклад

Верхний вакуумный самонаклад - фото



Высокоточная головка самонаклада отвечает за точную и безостановочную подачу верхнего листа в секцию приводки. Головка позволяет подавать листы с большой скоростью – до 7000 л/час.

Самонаклад оснащен системой разглаживания бумаги, системой боковых и фронтальных раздувов стопы. Самонаклад позволяет работать с материалами различных типов и плотностей.



Система боковой проводки

Система боковой проводки - фото



Механизм бокового равнения позволяет добиться точного совмещения верхнего листа с нижним по боковому краю и скорректировать нахлест верхнего листа над нижним.

Приводка по переднему краю осуществляется системой передних упоров и так же позволяет регулировать вылет верхнего листа относительно нижнего.





Электроника

Электроника кашировальной машины YB-1650E - фото



Машина оснащена электронными компонентами ведущих мировых производителей.

Управляется ЧПУ.

Контрольная панель оператора оснащена сенсорной панелью с цветными дисплеем.



Регулировка давления приводки по передним упорам

Регулировка давления приводки по передним упорам - фото



Простая и доступная для оператора регулировка давления с операторской стороны оснащена удобными шкалами и позволяет производить одновременную регулировку давления по всей длине клеевого и прижимного валов.

Это позволяет оператору не сходя с одного места оперативно менять настройки при переходе на другие материалы.





Обжимной контейнер

Обжимной контейнер - фото



Обжимающий конвейер оснащен широким разглаживающим полотном и многочисленными валами, работающими под своим весом.

Это позволяет конвейеру автоматически настраиваться на каскадную приемку откашировонных листов и изменение толщину потока в зависимости от скорости работы машины.



Система предварительной загрузки верхнего самонаклада

 Система предварительной загрузки верхнего самонаклада - фото



Подвижная стальная тележка самонаклада на рельсах и вертикальные угловые направляющие позволяют оператору заблаговременно подготовить следующую стопу верхних листов, для обеспечения непрерывной работы кашировальной линии.

Оператор просто вталкивает подготовленную стопу на поднимающуюся платформу подъемника и продолжает работу.





Технические характеристики:

Модель YB-1650E
Макс. формат 1650 х 1250 мм
Мин. формат 400 х 400 мм
Плотность верхнего листа 150-600 г/ м.кв
Толщина нижнего листа Картон
Макс. скорость 7000 л/ час
Техническая скорость (плавная регулировка) 0-90 м/ мин
Точность приводки ±1 мм
Габариты линии 11500 х 2200 х 2400 мм
Вес 6000 кг
Мощность 12 кВт
Электричество 380 В; 50 Гц; 12 кВт



Получить консультацию, узнать цены, проверить наличие товара, заказать и купить кашировальную машину Youbond YB-1650E можно по телефону:


+375 (17) 207-77-01 Минск

Не откладывайте - позвоните нам и узнайте всю необходимую информацию!



Дополнительные характеристики
Срок службы:10 лет лет
Гарантия:12 мес
Состояние:новое
Дополнительный сервис:Установка, наладка, обучение и техническое обслуживание
Поставка, доставка:Беларусь, страны СНГ
