Листоподборка для газет TMF Neckar 10 профессиональная б/у

Подержанный вакуумный газетный коллатор
TMF Neckar 10

Формат 500х700 мм

Сделано в Германии

Бывшее в эксплуатации листоподборочное оборудование

БУ

Описание:





Преимущества:



• Уникальный функционал - подборка форматом В2 в комбинации с

  • модулем ножевой фальцовки на 1 или 2 сгиба;
  • либо с приемкой в вибросталкиватель;
  • либо с буклетмейкером.

• Сверхкомпактная конструкция машины – аналогов нет.

• Высокая производительность: до 4000 комплектов/ час.

• Высокая надежность: мощная металлическая конструкция. Сделано в Германии.

• Простота в наладке: понятные настройки для любого оператора в любой части света.

• Возможность использования в качестве листоподборщика для больших календарей, и прочих листоподборочных работ с приемкой в вибросталкиватель.

• Возможность использования для производства газет малыми тиражами с секцией фальцовки в линию.

• Возможность использования для производства буклетно-журнальной продукции шитой на скобу в линию с буклетмейкером и фронтальным обрезчиком.







Области применения:


• Листоподборка
• Изготовление газет малыми и средними тиражами
• Буклетно-журнальной продукции малыми и средними тиражами.



Для большинства работ листоподборщик может быть разделен на две колоны самонакладов, каждый из которых может работать индивидуально:





Для газет, которые обычно печатаются форматом А2 или В2, разделитель колонн убирается. Это позволяет объединить колонны и подбирать листы вдвое большего формата – вплоть до В2 (500х700 мм). Соответственно количество лотков уменьшится с 10 до 5 (Neckar 10).

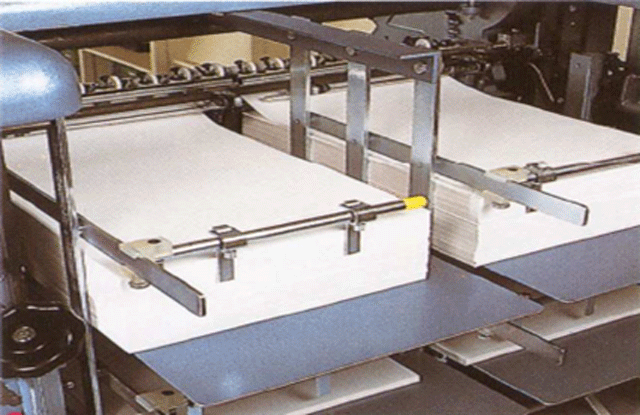

Работа самонакладов выглядит следующим образом:


Загруженная на лоток стопа бумаги поднимается в верхнюю точку – на уровень подающих присосов. Включаются раздувы стопы, разделяющие листы друг от друга. Присоски подхватывают листы и передают их по наклонным конвейерам в накопитель и далее в приемку на вибросталкиватель.

Опции

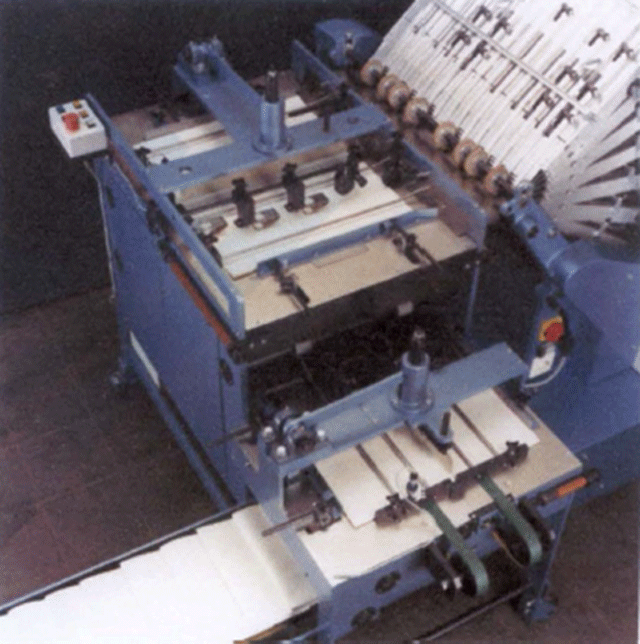

Опционально машина может быть оснащена модулем ножевой фальцовки. В этом случае на первой секции ножевой фальцовки (Если используется модуль фальцовки F1K – то секция фальцовки, соответственно, только одна) Фальц-нож фальцует подобранный блок пополам.

В дальнейшем, если это только одно сложение – сфальцованный комплект выводится на приемку в вибросталкиватель.

Если же используется комплектация со 2-м перпендикулярным ножевым фальцем – модуль F2K, то комплект попадает на 2-ю фальц секцию, фальцуется еще раз пополам и выводится на приемный конвейер. Т.о. из комплекта В2 получается сфальцованный комплект В3, а из А2 - А3.

2-й фальц дает возможность получить сфальцованную тетрадь А4-го формата.

При желании, возможна так же комплектация и 3-й ножевой секцией.

Возможно так же подключение в линию буклетмейкера с шитьем на проволоку и с узлом фронтальной обрезки. Такое решение великолепно подойдет для производства брошюр и журнальной продукции.

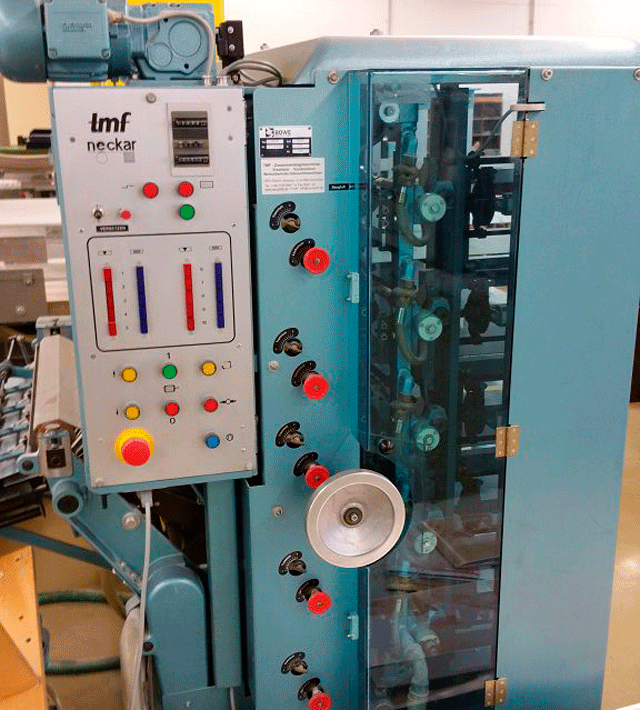

Органы управления:

Микропроцессорный контроллер значительно упрощает управление машиной, минимизируя механические регулировки.







Машина оснащена следующими автоматизированными функциями:



• Общий счетчик.
• Программируемый счетчик предварительной настройки.
• Мониторинг лотка в случае любой ошибки подачи.
• Электронная регулировка скорости работы.
• Толчковый режим работы для первоначальной настройки на тираж.



Мониторинг работы машины:



• Самонастраивающиеся датчики не поданного листа и двойного листа на каждом лотке самонаклада.
• Остановка машины в случае отсутствия одного из листов в комплекте перед подачей его на фальцовку.
• Постоянный мониторинг всех функций машины с указанием неисправностей на дисплее ошибок в случае. возникновения таковых.



Технические особенности Neckar 10:


• Вакуумная подача листа рядами присосок.
• Регулируемый наклон присосок для лучшего листо-отделения.
• Тонкие настройки силы всасывания на каждом лотке.
• Точные регулировки раздува и листоотделения на каждом лотке.
• Регулируемая скорость подъема лотка для каждой секции дает возможность эффективной настройки при работе со смешанными материалами разных плотностей.
• В машине используются мощные промышленные компрессоры:




• Хорошая доступность для оператора открытых лотков самонаклада.
• Возможность предварительной загрузки стопы в лотки.
• Рама машины построена таким образом, что оператор может легко добраться до любых частей машины и устранить замятие бумаги в случае такого инцидента.



Реальная производительность:

При максимальной скорости работы машины в 4000 комплекта/ час, реальная производительность с учетом остановок на дозагрузку лотков составляет около 2500 комплектов/ час, независимо от количества задействованных лотков подачи.



Описание и технические характеристики опционального модуля фальцовки F1K / F2K:



• Одинарный, либо двойной ножевой фальц.
• Собственный независимы от листоподборщика привод.
• Световые барьеры безопасности.
• Давление фальцующих валов регулируется мощными пружинами.
• Точная регулировка давления валов в зависимости от плотности используемой бумаги.
• Плавная электронная регулировка скорости работы.
• Режим толчковой и шаговой подачи для предварительной настройки на тираж.
• Возможность ручной регулировки направляющих и фальц-ножа.
• Компактный выводной конвейер для готовой продукции.
• Максимальный формат бумаги: 500х700 мм.
• Минимальный формат бумаги: 297х420 мм.
• Электропитание: 380 В, 50 Гц.
• Вес: 200 кг.
• Занимаемая площадь без приемного конвейера: 800х1600 мм.
• Занимаемая площадь с приемным конвейером: 1800х1600 мм.

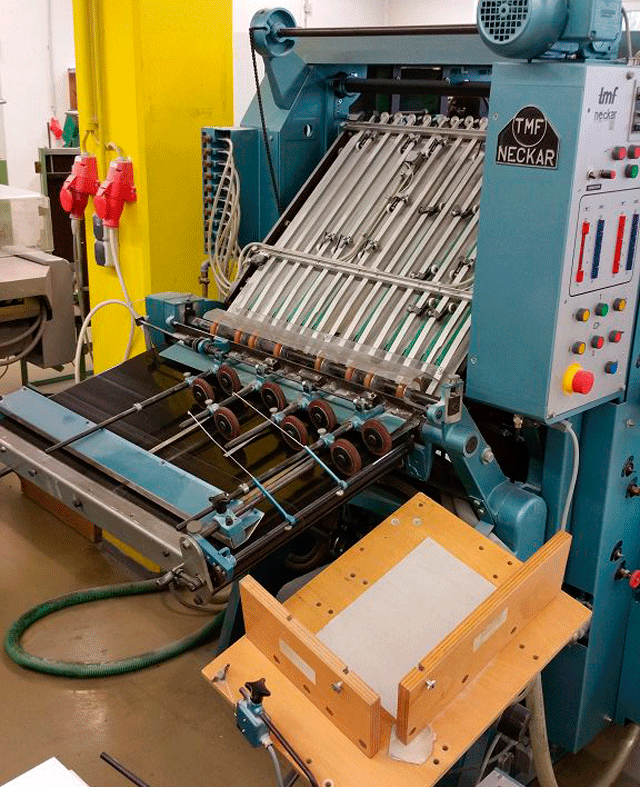

Фотографии:





Технические характеристики:

Модель	TMF Neckar 10
Тип подачи самонакладов	вакуумный
Плотность используемой бумаги	20-250 г/м.кв
Максимальный формат бумаги	500х700 мм
Минимальный формат бумаги	105х190 мм
Количество станций подачи (Лотков)	5 станций В2/ 10 станций А3
Максимальная высота стопы в лотке	120 мм
Электропитание	380 В, 50 Гц
Вес	600 кг
Габариты	1650 x 1600 x 1800 (ДxШxВ) мм
