Это полностью сервоприводная высокопроизводительная флексопечатная машина линейного построения со скоростью печати до 200 м/мин. Оборудование предназначено для предприятий, ориентированных на производство высококачественной этикетки и упаковки премиум-класса.
10-красочная линейная сервоприводная гильзовая
флексографическая машина

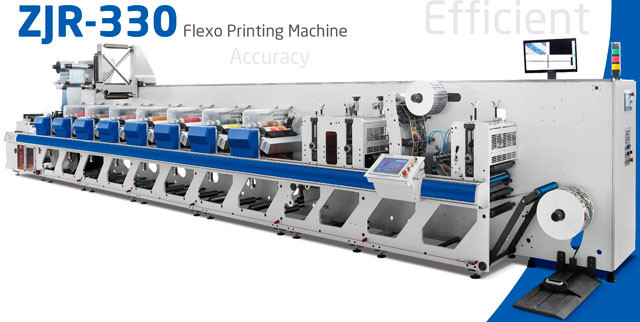

WeiGang ZJR-330
Описание
Машина соответствует ожиданиям производителей флексо-этикетки и упаковки о конкурентоспособности и возможности расширения ассортимента за счет новый видов продукции таких как: этикеток чувствительных к давлению, термоусаживаемых этикеток, вплавляемых этикеток, гибкой упаковки и различных нестандартных продуктов.
В оборудовании воплощены все наиболее современные технологии
профессиональных флексографских печатных машин:
- Полностью независимые сервопривода всех модулей печатной машины.
Оборудование оснащено 27-ю сервоприводами Rexroth-Bosch (Германия). Это позволяет достигать высокого качества печати не только при работе с этикеткой, но и принимать заказы по печати гибкой упаковки на пленках и тянущихся материалах.
- Автоматическая система контроля края полотна и система автоматического контроля натяжения «RE S.p.A. Controlli Industriali» (Италия) – увеличивает универсализацию машины и ее способность качественно печатать на материалах различного качества и толщины.
При недавнем тестировании машины стабильная работа была продемонстрирована на пленке BOPP толщиной 38 микрон.
- Система быстрой смены формных гильз (сливов).
В условиях коротких тиражей быстрая смена формных валов или гильз позволяет значительно поднять эффективность работы флексопечатного участка. Гильзы, в отличии от цельнометалических печатных валов, сделаны из легкого материала. Их замена стала легкой и приятной. Оператору не приходится таскать тяжести.
|
|
Быстрая и удобная смена формных гильз и автоматический контроль давления печати на WeiGang ZJR-330
|
- Система автоматической запрессовки формных гильз позволяет избежать необходимости постоянной регулировки давления их прижима. Давление всегда остается постоянным. Это значительно сокращает время настройки на тираж.
- Возможность комбинирования УФ-сушек с опционально устанавливаемыми сушками горячим воздухом – позволит типографии печатать как сольвентными, так и УФ-красками.
Разные работы, разные краски ― не проблема для WeiGang ZJR-330.
|
|
Охлаждающие цилиндры, компактные УФ-сушки и сушки горячим воздухом на печатных секциях WeiGang ZJR-330
|
- Стандартно оснащается охлаждающими цилиндрами для повышения эффективности печати на пленках.
- Два модуля ротационной высечки с модулем смотки облоя в линию в базовой комплектации для вырубки этикетки. Опционально, для облегчения труда печатника, возможно оснащение подъемником магнитных цилиндров и 3-м модулем высечки. Шпиндель намотки облоя находится на удобной для обслуживания печатником высоте – на уровне плеч. Благодаря этому облой может быть быстро удален без необходимости для печатника куда-либо забираться.
- Мобильная панель управления с цветным ЖКИ-тачскрин дисплеем позволяет оператору управлять машиной из любой точки машины – просто передвинув панель в нужном направлении по рельсовым направляющим.
|
Мобильная панель управления и монитор системы контроля приводки возле секции двойной ротационной высечки на флексопечатной машине WeiGang ZJR-330
|
- Модуль роспуска на ручьи укомплектован пневмоножами (опция). Это обеспечивает простоту его наладки для оператора, высокую точность и качество реза. Устанавливается за модулем намотки облоя.
- Система “P+F” (Германия) с камерами на каждой секции для контроля приводки по меткам.
- Оснащение мобильными устройствами переворота полотна и секцией холодной припрессовки фольги «RE» (опция), позволяет типографии быть очень гибкой при приеме нестандартных заказов т.к. эти модули могут быть использованы после любой из печатных секций.
|
|
|
Камера системы контроля приводки по меткам
|
Мобильный модуль холодного тиснения фольгой “RE” (Италия)
|
Мобильное устройство переворота полотна
|
- Размотка и намотка в стандартной комплектации – 1000 мм в диаметре. Намотка и размотка оснащены подъемными механизмами и приемными тележками для рулонов. Намотка опционально может быть оснащена 2-мя шпинделями.
|
Печатные секции флексогафской печатной машины WeiGang ZJR-330
|
Детальное описание
Флексопечатная машина ZJR – это оборудование, ориентированное на быстрый возврат вложенных средств для типографий ориентированных на работу с интенсивной загрузкой и высокими требованиями к качеству печати. Это машина топ-уровня, способная исполнить все наиболее сложные и креативные задачи поставленные дизайнерами этикетки.
Оборудование позволяет владельцу работать с широчайшим спектром материалов и предлагает множество различных видов финишной обработки в линию.
Отличительными чертами машины являются:
- Короткая зарядка
- Отличное совмещение и стабильность на высоких скоростях
- Максимально облегченная работа оператора
- Большая экономия времени и материалов при сменах работ.
«Флексопечатная машина ZJR» на сегодня является синонимом таких понятий как «Высокая точность», «Стабильность печати», «Минимальное техническое обслуживание».
Основные особенности:
- Сервоприводная система новейшего поколения.
В машине используются и системы управления Rexroth-Bosch (Германия). Каждая печатная секция имеет индивидуальный сервопривод. Всего в 10-ти красочной машине используется 27 сервоприводов.
Сервопривода так же отвечают за точную приводку печати при работе на высоких скоростях.
- Машина построена по идеологии Gearless/ Shaftless (без шестерен, без карданных передач):
- это значительно улучшает качество;
- позволяет быстро достичь идеальной приводки;
- уменьшение обслуживаемых частей (нет коробок передач, минимизируется шумность, минимизируется количество трущихся деталей, повышается устойчивость всей машины к износу).
-
Использование продвинутой технологии быстросменных Гильз (Сливов):
- минимальный вес гильз по сравнению с металлическими формными валами;
- конструкция с расчётом на быструю приводку;
- высокая точность изготовления и посадки;
- максимальная виброустойчивость и минимальное обслуживание.
-
Стандартное оснащение охлаждающими барабанами с водной системой охлаждения.
Обеспечивает возможность работы машины с широким спектром материалов, таким как этикетки чувствительные к давлению, усаживаемые этикетки, вплавляемые этикетки, материалы для гибкой упаковки.
-
Короткая длина зарядки.
Минимум потерь материала на приладку.
-
Минимальное количество стартового заката краски.
-
Дружественность оператору:
- кассеты красочной системы полностью съемные, легковесные кипсейки для краски;
- наладка машины без использования инструментов;
- предварительная приводка.
Основные составляющие машины
Базовый конструктив:
Мощная станина с секциями печати открытого типа и низкой эргономичной посадкой.
Система подачи и проводки материала:
- Размотка с пневмо-подъемом ролика (макс. диаметр 1000 мм).
- Контроль промотки материала нип-ролем с серводвигателем (до секции высечки).
- Пневмо-шпинделя (75 мм).
- Выключатель подачи воздуха.
- Система управления магнитным тормозом.
- Автоматическая система контроля натяжения с серводвигателем и тензодатчиком.
- Автоматическая остановка машины при окончании рулона.
- Автоматический контроль края полотна.
- Стол склейки полотна.
- Перемещаемая по рельсам переворотная планка.
Печатная секция:
- Печатный модуль «Super flexo».
- Автоматическая предварительная приводка.
- Автоматическая поддержание приводки во время печати.
- Возможность повторного прогона.
- Продольная приводка — моторизованная 360°.
- Регулировка продольной приводки как на каждой печатной секции, так и общая — через главный пульт управления.
- Поперечная приводка — ручная. Опционально — автоматизированная.
- Возможность повторного прогона.
- Автоматическая моторизированная регулировка давления натиска (толщина материалов вводится с главного пульта перед печатью). Тонкая настройка давления натиска.
- Автоматическое корректировка давления натиска в зависимости от скорости.
- Формный вал с независимым сервоприводом.
- Технология быстросменных гильз: 2 комплекта гильз в стандарте.
- Пассивный вал противодавления (для избегания засыхания краски на валу).
- Охлаждаемый водой барабан с индивидуальным сервоприводом.
- Автоматическая система рециркуляции воды системы охлаждения.
- Подвижная главная панель управления с сенсорным ЖКИ-дисплеем.
- Датчик приводки двойного прогона.
- Быстросъемный анилокс.
- Быстросъемная кипсейка с краской с регулировкой по высоте.
- Панель управления на каждой секции с автоматическим запоминанием настроек.
- Защитный контур безопасности для всей машины.
Секция ротационной высечки (опция):
- С независимым сервоприводом.
- 3-х цилиндровая конструкция секции высечки.
- Автоматическая приводка высечки с управлением приводками влево-вправо и вперед-назад.
- Тельфер для установки / снятия магнитных валов в / из секции высечки.
- Секция смотки отходов с отсутствием облоя навесу (снижается вероятность обрыва), с магнитом, с собственным приводом намотки с инвертером.
Секция рубки в лист (опция):
- С независимым сервоприводом.
- Оснащена выводным конвейером.
- Оснащена счетчиком листов.
Модуль продольной резки (опция):
- Резка при помощи пневматических ножей обеспечивает простоту наладки для оператора, высокую точность и качество резки.
- 4 ножа в стандарте.
Секция холодного тиснения / УФ-ламинации (опция):
- Подвижная секция «RE».
- Без УФ-сушки.
Секция ротационной трафаретной печати (опция):
- Подвижная секция.
- На выбор: «STORK» или «WTS».
- Без УФ-сушки.
УФ-сушки:
-
«UV Ray» (Италия), монтируемая на охлаждающем цилиндре.
-
Для УФ-сушки последней печатной секции возможно перемещение кассеты в другое расположение для удлинения проводки материала с нанесенным лаком до закрепления.
-
Охлаждающий обдув.
-
Мощность 5.6 кВт на секцию.
-
Индивидуальный контроль мощности для каждой сушки.
-
Автоматическая подстройка мощности сушек в соответствии со скоростью печати.
-
Автоматическая система управления УФ-засветкой.
- Отдельная панель управления УФ-сушками.
Станция намотки:
- С независимым сервоприводом
- Опционально: 2-ва шпинделя намотки
- Автоматический контроль натяжения полотна
- Намотка с пневматическим подъемником (макс. диаметр: 1000 мм)
Подробное описание конструкции
Система управления
Описание |
Пояснение |
К-во |
Производитель |
Система управления |
Мультизадачная |
1 |
Bosch-Rexroth (Germany) |
Главный сенсорный экран |
Высокого разрешения |
1 |
Pro-face (France) |
ЧПУ |
- |
1 |
Bosch-Rexroth (Germany) |
Расширение ЧПУ |
- |
1 |
Bosch-Rexroth (Germany) |
Модуль удаленного
управления входом/выходом |
- |
1 |
Phoenix (Germany) |
Аналоговый модуль |
- |
1 |
Bosch-Rexroth (Germany) |
Воздушный клапан |
- |
1 |
Schneider (France) |
Главный выключатель |
- |
1 |
Meanwell (Taiwan) |
Главный штекер и клеммный блок |
- |
6 |
SIBAS |
Выключатели, Кнопки |
- |
8 |
Schneider (France) |
Замыкатели |
- |
5 |
Schneider (France) |
Печатные секции
Описание |
Пояснение |
К-во |
Производитель |
Сервомотор вала противодавления |
- |
1 |
Bosch-Rexroth (Germany) |
Сервопривод вала противодавления |
- |
1 |
Bosch-Rexroth (Germany) |
Сервомотор печатного вала |
- |
1 |
Bosch-Rexroth (Germany) |
Сервопривод печатного вала |
- |
1 |
Bosch-Rexroth (Germany) |
Редуктор сервомотора |
- |
1 |
Shimpo-Able (Japan) |
Концевой выключатель |
- |
8 |
Schneider (France) |
Направляющие прямого хода |
- |
4 |
PMI (Taiwan) |
Анилоксовый вал |
- |
1 |
Praxair (USA) |
Печатная гильза |
- |
2 |
Rossini (Italy) |
Система приводки полотна
Описание |
Пояснение |
К-во |
Производитель |
Сервомотор |
3 кВт |
2 |
Bosch-Rexroth (Germany) |
Сервопривод |
- |
2 |
Bosch-Rexroth (Germany) |
Редуктор сервомотора |
- |
2 |
Shimpo-Able (Japan) |
Датчик окончания полотна |
- |
1 |
Schneider (France) |
Размотка
Описание |
Пояснение |
К-во |
Производитель |
Ультразвуковой датчик |
- |
1 |
RE (Italy) |
Магнитный тормоз |
- |
1 |
RE (Italy) |
Датчик |
- |
1 |
RE (Italy) |
Выключатель |
- |
несколько |
Schneider (France) |
Намотка
Описание |
Пояснение |
К-во |
Производитель |
Сервомотор |
- |
1 |
Bosch-Rexroth (Germany) |
Датчик |
- |
1 |
RE (Italy) |
Выключатель |
- |
несколько |
Schneider (France) |
Остальное
Описание |
Пояснение |
К-во |
Производитель |
УФ-сушки |
- |
1 |
UV ray (Italy) |
Система видео-контроля |
- |
1 |
BST (Germany |
Базовая комплектация включает:
- 10 флексо-печатных секций
- 1 подвижный модуль переворота полотна
- 10 УФ сушек «UV ray»
- Размотку и намотку максимального диаметра 1000 мм
- Автоматический магнитный тормоз и система натяжения полотна «RE»
- Система видео-контроля «BST»
- Подвижная сенсорная ЖКИ-панель управления
- 2 комплекта печатных гильз
- 1 комплект анилоксов
- Набор стандартных запчастей ЗИП и инструментов.
Опциональное оборудование:
- Дополнительная красочная секция
- Индивидуальная секция сушки горячим воздухом
- Минус одна секция УФ-сушки
- Одна секция ротационной высечки
- Дополнительная секция высечки с выводным конвейером для рубки в лист
- Подвижная секция холодного тиснения
- Секция деламинации / ламинации
- Монтажный формный стол с системой видео-приводки VPJ-450
- Устройство коронирования «Suman»
- Устройство очистки полотна «Suman»
- Дополнительная печатная гильза
- Печатные гильзы «Rossini» (Италия)
- Дополнительный анилоксовый вал «APEX»
Технические характеристики:
Модель |
WeiGang ZJR-330 |
Максимальная ширина полотна |
340 мм |
Максимальная ширина запечатки |
330 мм |
Шаг печати (длина печати) |
241,3 ― 603,25 мм
(рапорт Z76 ― Z190) |
Максимальная механическая скорость |
200 м/мин |
Возможное количество красочных секций |
4 ― 12 |
Диаметр размотки |
1000 мм |
Диаметр намотки |
1000 мм |
