WeiGang ZJR-450 - 12-красочное флексографическое оборудование
влево
  • WeiGang ZJR-450 - 12-красочное флексографическое оборудование, фото 2
  • WeiGang ZJR-450 - 12-красочное флексографическое оборудование, фото 3
  • WeiGang ZJR-450 - 12-красочное флексографическое оборудование, фото 4
  • WeiGang ZJR-450 - 12-красочное флексографическое оборудование, фото 5
  • WeiGang ZJR-450 - 12-красочное флексографическое оборудование, фото 6
  • WeiGang ZJR-450 - 12-красочное флексографическое оборудование, фото 7
вправо

WeiGang ZJR-450 - 12-красочное флексографическое оборудование

  • Под заказ
clockОтправка с 26 декабря 2024

от 3 010 080 руб.

+375447799204
  • +375 (17) 207-77-01
    Минск, тел/факс
  • +375 (44) 779-91-02
    Вишневский Леонид

Заказ только по телефону

Описание
Характеристики

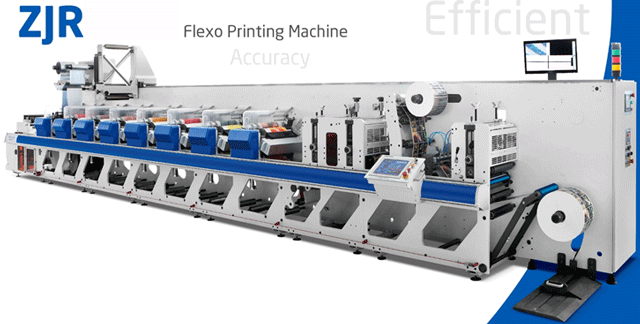

Это полностью сервоприводная высокопроизводительная флексопечатная машина линейного построения со скоростью печати до 200 м/мин. Оборудование предназначено для предприятий, ориентированных на производство высококачественной этикетки и упаковки премиум-класса.





12-красочная линейная сервоприводная гильзовая
машина для флексопечати
WeiGang ZJR-450

Флексографическое оборудование





Описание




Оборудование соответствует ожиданиям производителей флексо-этикетки и упаковки о конкурентоспособности и возможности расширения ассортимента за счет новый видов продукции таких как: этикеток чувствительных к давлению, термоусаживаемых этикеток, вплавляемых этикеток, гибкой упаковки и различных нестандартных продуктов.


В машине воплощены все наиболее современные технологии
профессионального флексографического оборудования:

Быстрая смена гильз на машине для флексопечати Сушка охлаждение WeiGang ZJR-450 Переворот полотна WeiGang ZJR-450
Удаление облоя WeiGang ZJR-450 Пульт WeiGang ZJR-330, фото Подъемник WeiGang ZJR-330, фото
Тиснильное устройство WeiGang ZJR-330, фото Сушка WeiGang ZJR-450 Роспуск на ручьи WeiGang ZJR-450

Системы и устройства флексографического оборудования WeiGang ZJR-450



Флексографическая машина



  • Полностью независимые сервопривода всех модулей печатной машины.
    Оборудование оснащено 31-ю сервоприводами Rexroth-Bosch (Германия). Это позволяет достигать высокого качества печати не только при работе с этикеткой, но и принимать заказы по печати гибкой упаковки на пленках и тянущихся материалах.

  • Автоматическая система контроля края полотна и система автоматического контроля натяжения «RE S.p.A. Controlli Industriali» (Италия) – увеличивает универсализацию машины и ее способность качественно печатать на материалах различного качества и толщины.
    При недавнем тестировании машины стабильная работа была продемонстрирована на пленке BOPP толщиной 38 микрон.


Натяжитель полотна WeiGang ZJR-450


  • Система быстрой смены формных гильз (сливов).
    В условиях коротких тиражей быстрая смена формных валов или гильз позволяет значительно поднять эффективность работы флексопечатного участка. Гильзы, в отличии от цельнометалических печатных валов, сделаны из легкого материала. Их замена стала легкой и приятной. Оператору не приходится таскать тяжести.



Устройство смены форм WeiGang ZJR-450

Контроль давления печати WeiGang ZJR-450

Быстрая и удобная смена формных гильз и автоматический контроль давления печати на WeiGang ZJR-450



  • Система автоматической запрессовки формных гильз позволяет избежать необходимости постоянной регулировки давления их прижима. Давление всегда остается постоянным. Это значительно сокращает время настройки на тираж.

  • Возможность комбинирования УФ-сушек с опционально устанавливаемыми сушками горячим воздухом – позволит типографии печатать как сольвентными, так и УФ-красками.
    Разные работы, разные краски ― не проблема для WeiGang ZJR-450.



Цилиндры WeiGang ZJR-450

Охлаждение WeiGang ZJR-450

Охлаждающие цилиндры, компактные УФ-сушки и сушки горячим воздухом на печатных секциях WeiGang ZJR-450



  • Стандартно оснащается охлаждающими цилиндрами для повышения эффективности печати на пленках.

  • Два модуля ротационной высечки с модулем смотки облоя в линию в базовой комплектации для вырубки этикетки. Опционально, для облегчения труда печатника, возможно оснащение подъемником магнитных цилиндров и 3-м модулем высечки. Шпиндель намотки облоя находится на удобной для обслуживания печатником высоте – на уровне плеч. Благодаря этому облой может быть быстро удален без необходимости для печатника куда-либо забираться.

  • Мобильная панель управления с цветным ЖКИ-тачскрин дисплеем позволяет оператору управлять машиной из любой точки машины – просто передвинув панель в нужном направлении по рельсовым направляющим.



Пульт управления WeiGang ZJR-450

Мобильная панель управления и монитор системы контроля приводки возле секции двойной ротационной высечки на флексопечатной машине WeiGang ZJR-450



  • Модуль роспуска на ручьи укомплектован пневмоножами (опция). Это обеспечивает простоту его наладки для оператора, высокую точность и качество реза. Устанавливается за модулем намотки облоя.

  • Система “P+F” (Германия) с камерами на каждой секции для контроля приводки по меткам.

  • Оснащение мобильными устройствами переворота полотна и секцией холодной припрессовки фольги «RE» (опция), позволяет типографии быть очень гибкой при приеме нестандартных заказов т.к. эти модули могут быть использованы после любой из печатных секций.



Контроль приводок WeiGang ZJR-450

Тиснение фольгой WeiGang ZJR-450

Переворот полотна WeiGang ZJR-450

Камера системы контроля приводки по меткам

Мобильный модуль холодного тиснения фольгой “RE” (Италия)

Мобильное устройство переворота полотна



  • Размотка и намотка в стандартной комплектации – 1000 мм в диаметре. Намотка и размотка оснащены подъемными механизмами и приемными тележками для рулонов. Намотка опционально может быть оснащена 2-мя шпинделями.



Красочные секции WeiGang ZJR-450

Печатные секции флексогафской печатной машины WeiGang ZJR-450







Детальное описание




Флексопечатная машина ZJR – это оборудование, ориентированное на быстрый возврат вложенных средств для типографий ориентированных на работу с интенсивной загрузкой и высокими требованиями к качеству печати. Это машина топ-уровня, способная исполнить все наиболее сложные и креативные задачи поставленные дизайнерами этикетки.


Оборудование позволяет владельцу работать с широчайшим спектром материалов и предлагает множество различных видов финишной обработки в линию.




Отличительными чертами машины являются:


  • Короткая зарядка

  • Отличное совмещение и стабильность на высоких скоростях

  • Максимально облегченная работа оператора

  • Большая экономия времени и материалов при сменах работ.



«Флексопечатная машина ZJR» на сегодня является синонимом таких понятий как «Высокая точность», «Стабильность печати», «Минимальное техническое обслуживание».




Основные особенности:


  1. Сервоприводная система новейшего поколения.

    В машине используются и системы управления Rexroth-Bosch (Германия). Каждая печатная секция имеет индивидуальный сервопривод. Всего в 12-ти красочной машине используется 31 сервопривод.
    Сервопривода так же отвечают за точную приводку печати при работе на высоких скоростях.


  2. Машина построена по идеологии Gearless/ Shaftless (без шестерен, без карданных передач):

    • это значительно улучшает качество;
    • позволяет быстро достичь идеальной приводки;
    • уменьшение обслуживаемых частей (нет коробок передач, минимизируется шумность, минимизируется количество трущихся деталей, повышается устойчивость всей машины к износу).

  3. Использование продвинутой технологии быстросменных Гильз (Сливов):


    • минимальный вес гильз по сравнению с металлическими формными валами;
    • конструкция с расчётом на быструю приводку;
    • высокая точность изготовления и посадки;
    • максимальная виброустойчивость и минимальное обслуживание.

  4. Стандартное оснащение охлаждающими барабанами с водной системой охлаждения.

    Обеспечивает возможность работы машины с широким спектром материалов, таким как этикетки чувствительные к давлению, усаживаемые этикетки, вплавляемые этикетки, материалы для гибкой упаковки.


  5. Короткая длина зарядки.

    Минимум потерь материала на приладку.


  6. Минимальное количество стартового заката краски.


  7. Дружественность оператору:


    • кассеты красочной системы полностью съемные, легковесные кипсейки для краски;
    • наладка машины без использования инструментов;
    • предварительная приводка.







Основные составляющие машины




Базовый конструктив:


Мощная станина с секциями печати открытого типа и низкой эргономичной посадкой.




Система подачи и проводки материала:


  • Размотка с пневмо-подъемом ролика (макс. диаметр 1000 мм).
  • Контроль промотки материала нип-ролем с серводвигателем (до секции высечки).
  • Пневмо-шпинделя (75 мм).
  • Выключатель подачи воздуха.
  • Система управления магнитным тормозом.
  • Автоматическая система контроля натяжения с серводвигателем и тензодатчиком.
  • Автоматическая остановка машины при окончании рулона.
  • Автоматический контроль края полотна.
  • Стол склейки полотна.
  • Перемещаемая по рельсам переворотная планка.



Печатная секция:


  • Печатный модуль «Super flexo».
  • Автоматическая предварительная приводка.
  • Автоматическая поддержание приводки во время печати.
  • Возможность повторного прогона.
  • Продольная приводка — моторизованная 360°.
  • Регулировка продольной приводки как на каждой печатной секции, так и общая — через главный пульт управления.
  • Поперечная приводка — ручная. Опционально — автоматизированная.
  • Возможность повторного прогона.
  • Автоматическая моторизированная регулировка давления натиска (толщина материалов вводится с главного пульта перед печатью). Тонкая настройка давления натиска.
  • Автоматическое корректировка давления натиска в зависимости от скорости.
  • Формный вал с независимым сервоприводом.
  • Технология быстросменных гильз: 2 комплекта гильз в стандарте.
  • Пассивный вал противодавления (для избегания засыхания краски на валу).
  • Охлаждаемый водой барабан с индивидуальным сервоприводом.
  • Автоматическая система рециркуляции воды системы охлаждения.
  • Подвижная главная панель управления с сенсорным ЖКИ-дисплеем.
  • Датчик приводки двойного прогона.
  • Быстросъемный анилокс.
  • Быстросъемная кипсейка с краской с регулировкой по высоте.
  • Панель управления на каждой секции с автоматическим запоминанием настроек.
  • Защитный контур безопасности для всей машины.



Секция ротационной высечки (опция):


  • С независимым сервоприводом.
  • 3-х цилиндровая конструкция секции высечки.
  • Автоматическая приводка высечки с управлением приводками влево-вправо и вперед-назад.
  • Тельфер для установки / снятия магнитных валов в / из секции высечки.
  • Секция смотки отходов с отсутствием облоя навесу (снижается вероятность обрыва), с магнитом, с собственным приводом намотки с инвертером.



Секция рубки в лист (опция):


  • С независимым сервоприводом.
  • Оснащена выводным конвейером.
  • Оснащена счетчиком листов.



Модуль продольной резки (опция):


  • Резка при помощи пневматических ножей обеспечивает простоту наладки для оператора, высокую точность и качество резки.
  • 4 ножа в стандарте.



Секция холодного тиснения / УФ-ламинации (опция):


  • Подвижная секция «RE».
  • Без УФ-сушки.



Секция ротационной трафаретной печати (опция):


  • Подвижная секция.
  • На выбор: «STORK» или «WTS».
  • Без УФ-сушки.



УФ-сушки:


  • «UV Ray» (Италия), монтируемая на охлаждающем цилиндре.

  • Для УФ-сушки последней печатной секции возможно перемещение кассеты в другое расположение для удлинения проводки материала с нанесенным лаком до закрепления.

  • Охлаждающий обдув.

  • Мощность 5.6 кВт на секцию.

  • Индивидуальный контроль мощности для каждой сушки.

  • Автоматическая подстройка мощности сушек в соответствии со скоростью печати.

  • Автоматическая система управления УФ-засветкой.

  • Отдельная панель управления УФ-сушками.



Станция намотки:


  • С независимым сервоприводом
  • Опционально: 2-ва шпинделя намотки
  • Автоматический контроль натяжения полотна
  • Намотка с пневматическим подъемником (макс. диаметр: 1000 мм)





Подробное описание конструкции



Система управления

Описание Пояснение К-во Производитель
Система управления Мультизадачная 1 Bosch-Rexroth (Germany)
Главный сенсорный экран Высокого разрешения 1 Pro-face (France)
ЧПУ - 1 Bosch-Rexroth (Germany)
Расширение ЧПУ - 1 Bosch-Rexroth (Germany)
Модуль удаленного
управления входом/выходом
- 1 Phoenix (Germany)
Аналоговый модуль - 1 Bosch-Rexroth (Germany)
Воздушный клапан - 1 Schneider (France)
Главный выключатель - 1 Meanwell (Taiwan)
Главный штекер и клеммный блок - 6 SIBAS
Выключатели, Кнопки - 8 Schneider (France)
Замыкатели - 5 Schneider (France)



Печатные секции

Описание Пояснение К-во Производитель
Сервомотор вала противодавления - 1 Bosch-Rexroth (Germany)
Сервопривод вала противодавления - 1 Bosch-Rexroth (Germany)
Сервомотор печатного вала - 1 Bosch-Rexroth (Germany)
Сервопривод печатного вала - 1 Bosch-Rexroth (Germany)
Редуктор сервомотора - 1 Shimpo-Able (Japan)
Концевой выключатель - 8 Schneider (France)
Направляющие прямого хода - 4 PMI (Taiwan)
Анилоксовый вал - 1 Praxair (USA)
Печатная гильза - 2 Rossini (Italy)



Система приводки полотна

Описание Пояснение К-во Производитель
Сервомотор 3 кВт 2 Bosch-Rexroth (Germany)
Сервопривод - 2 Bosch-Rexroth (Germany)
Редуктор сервомотора - 2 Shimpo-Able (Japan)
Датчик окончания полотна - 1 Schneider (France)



Размотка

Описание Пояснение К-во Производитель
Ультразвуковой датчик - 1 RE (Italy)
Магнитный тормоз - 1 RE (Italy)
Датчик - 1 RE (Italy)
Выключатель - несколько Schneider (France)



Намотка

Описание Пояснение К-во Производитель
Сервомотор - 1 Bosch-Rexroth (Germany)
Датчик - 1 RE (Italy)
Выключатель - несколько Schneider (France)



Остальное

Описание Пояснение К-во Производитель
УФ-сушки - 1 UV ray (Italy)
Система видео-контроля - 1 BST (Germany





Базовая комплектация включает:



  • 12 флексо-печатных секций
  • 1 подвижный модуль переворота полотна
  • 12 УФ сушек «UV ray»
  • Размотку и намотку максимального диаметра 1000 мм
  • Автоматический магнитный тормоз и система натяжения полотна «RE»
  • Система видео-контроля «BST»
  • Подвижная сенсорная ЖКИ-панель управления
  • 2 комплекта печатных гильз
  • 1 комплект анилоксов
  • Набор стандартных запчастей ЗИП и инструментов.



Опциональное оборудование:



  • Дополнительная красочная секция
  • Индивидуальная секция сушки горячим воздухом
  • Минус одна секция УФ-сушки
  • Одна секция ротационной высечки
  • Дополнительная секция высечки с выводным конвейером для рубки в лист
  • Подвижная секция холодного тиснения
  • Секция деламинации / ламинации
  • Монтажный формный стол с системой видео-приводки VPJ-450
  • Устройство коронирования «Suman»
  • Устройство очистки полотна «Suman»
  • Дополнительная печатная гильза
  • Печатные гильзы «Rossini» (Италия)
  • Дополнительный анилоксовый вал «APEX»





Технические характеристики:

Модель WeiGang ZJR-450
Максимальная ширина полотна 470 мм
Максимальная ширина запечатки 450 мм
Шаг печати (длина печати) 241,3 ― 603,25 мм
(рапорт Z76 ― Z190)
Максимальная механическая скорость 200 м/мин
Возможное количество красочных секций 4 ― 12
Диаметр размотки 1000 мм
Диаметр намотки 1000 мм



Получить консультацию, узнать цены, проверить наличие товара, заказать и купить двенадцатикрасочное сервоприводное флексографическое оборудование WeiGang ZJR-450 можно по телефону:


+375 (17) 207-77-01 Минск


Не откладывайте ― позвоните нам и узнайте всю необходимую информацию!



Навигация по каталогу и полезные ссылки:

другие флексографические печатные машины

Основные атрибуты
Производитель Wei Gang Machinery
Страна производительКитай
Пользовательские характеристики
Гарантийный срок12 месяцев месяцев
Дополнительный сервисУстановка, наладка, обучение и техническое обслуживание
Поставка, доставкаБеларусь, страны СНГ
Срок службы20 лет
СостояниеНовое оборудование
Информация для заказа
  • Цена: от 3 010 080 руб.
WeiGang ZJR-450 - 12-красочное флексографическое оборудованиеWeiGang ZJR-450 - 12-красочное флексографическое оборудование
Под заказ
от 3 010 080 руб.
+375447799204
  • +375 (17) 207-77-01
    Минск, тел/факс
  • +375 (44) 779-91-02
    Вишневский Леонид
