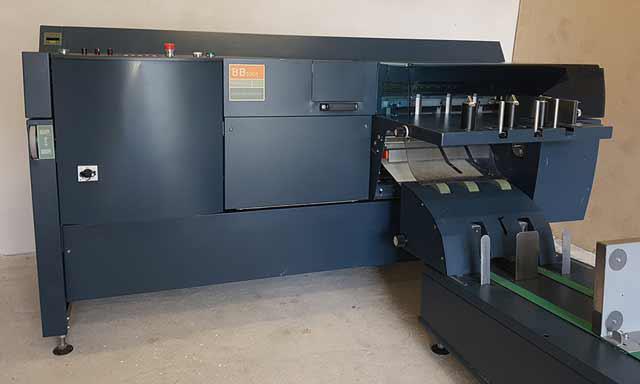

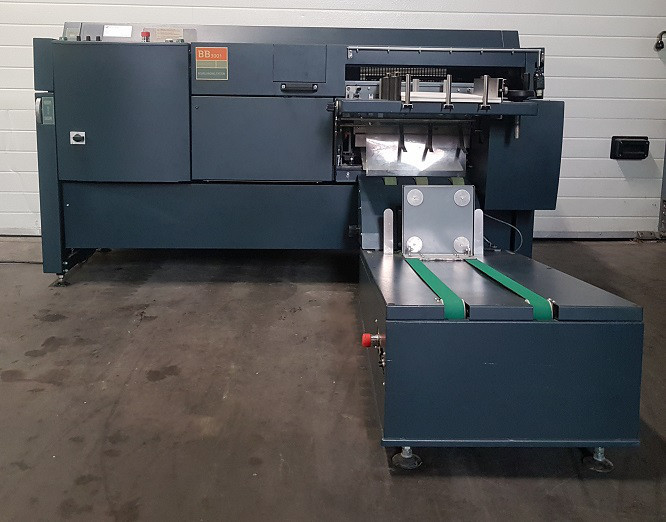

Термоклеевая машина C.P. Bourg BB 3001 б/у 2007г

Подержанный термобиндер
C.P. Bourg BB 3001

Клеевое бесшвейное скрепление (КБС)

Сделан в Бельгии

Бывшее в эксплуатации термоклеевое оборудование
БУ ― 2007 год выпуска

Видео-обзор:

Видео работы:

Немного о самой компании C.P.Bourg
Бельгийская компания C.P. Bourg хорошо известна полиграфистам. На протяжение своей 40-летней истории она уверенно сохраняет позиции одного из авторитетнейших производителей промышленного подборочно-брошюровального оборудования в мире.

Продукция компании ориентирована на использование в малых и средних полиграфических предприятиях, там, где требуется достижение высокого качества обработки большого объема часто меняющихся заказов. Это всевозможные листоподборочные машины и линии, аппараты бесшвейного скрепления книжных блоков термоклеем, из номенклатуры которых можно подобрать оборудование, способное максимально удовлетворить любые производственные задачи по брошюровке.

Бельгийская компания C.P. Bourg производит гамму широко известных и популярных в мире машин Bourg Binder для клеевого бесшвейного скрепления книг (комплектов листов). Эти машины выполняют конечную операцию технологического процесса — крытье книжного блока мягкой обложкой и их клеевое скрепление. Bourg Binder незаменимы для оперативного выпуска малотиражных изданий с минимальными трудозатратами и себестоимостью.

Термобиндер располагается целиком в жестком стальном каркасе, в котором крепятся все узлы машины. Безопасность оператора обеспечивает полностью закрытая конструкция с «глухими» металлическими кожухами.

Управляющий компьютер
Управляющий компьютер с сенсорной клавиатурой позволяет регулировать и контролировать следующие режимы работы машины:

• длину нанесения клеевой полосы;
• позиционирование обложки;
• степень заполнения пылевого мешка;
• способ фрезеровки и торшонирования корешка;
• скорость движения каретки с блоком;
• параметры таймера нагрева;
• время выстоя каретки после приклейки обложки;
• температуру в левом резервуаре.

Некоторые из вышеописанных функций машина может установить в автоматическом режиме в зависимости от измеренной толщины блока при нажатии кнопки «автоматическая установка». Режим предустановки для работы с мелованной бумагой.

Секция подачи книжного блока и обложки

В зажимном столе встроен вибрационный стол. Он позволяет легко работать с блоками, состоящими из любых бумаг, в том числе тонких мелованных, наиболее часто использующихся в журнальном производстве. Вибростол пормогает выравнивать листы перед обжимом, что позволяет получать более ровные аккуратные блоки.

После срабатывания вибрационного стола обжимные губки автоматически сжимают блок с определенным усилием, которое регулируется при помощи фрикционных муфт, расположенных в машине в качестве силовых передач и начинает движение в направлении секции фрезеровки, торшонирования и проклейки. Скорость прохождения каретки регулируется в зависимости от толщины блока и типа бумаги.

Муфты служат дополнительной гарантией безопасности для обслуживающего персонала, так как при попадании рук в движущиеся части машины происходит проскальзывание муфты без повреждения рук оператора.
Подача обложки осуществляется при помощи вакуумного самонаклада Bourg Suction Feeder, работа которого автоматически синхронизируется с основными циклами машины.

Секция торшонирования и проклейки

Для надежного скрепления блока его корешок предварительно подвергается специальной обработке — фрезерованию и торшонированию. В ВВ 3001 реализован комбинированный принцип торшонирования и/ или фрезеровки, когда на предварительно фрезерованной поверхности наносятся Х-образные насечки глубиной до 2,2 мм.

Торшонирующие ножи могут быть отключены, например, при изготовлении отрывных настольных записных книжек, когда не требуется большая прочность блока, или при склейке сфальцованных и прошитых скрепками тетрадей, что также позволяет делать C.P.Bourg BB3001.

Проклейка происходит при помощи двух клеевых барабанов: один наносящий, другой вдавливающий. В зависимости от длины блока компьютер определяет длину наносимой клеевой полосы, в результате чего нет остаточного бортика клея в конце блока.
Высота клеевого «валика» регулируется на управляющей панели биндера.

Клеевой резервуар имеет сливную пробку, что позволяет при необходимости свободно менять типы клея.
В конструкции биндера применяется оригинальное решение с использованием двух независимых нагревательных элементов. Один нагревательный элемент контролирует температуру клея в баке, а второй — температуру клея на барабане. Такое конструкторское решение позволяет более точно контролировать рабочую температуру процесса и обеспечивает получение более стабильных результатов.

Наличие двух нагревательных элементов позволяет достигать постоянной вязкости клея и увеличивает срок его пригодности к работе. Диапазон рабочих температур термобиндера 140-180 °С позволяет ему работать с различными клеями, предлагаемыми на рынке.
Для отвода пыли и бумажной стружки предусмотрен специальный мешок.

Секция обжима блока и обложки
После прохождения секции торшонирования и проклейки, каретка с блоком попадает в секцию обжима блока и обложки, последнюю в технологическом цикле. Обложка с помощью самонаклада подается на обжимной стол. При позиционировании блока губки обжимают блок с соответствующим усилием, которое регулируется так-же как и в секции подачи блока. После выстоя готовый блок вручную или при помощи транспортера (опция) снимается со стола и отправляется на просушку или подрезку на триммере.

Безопасность и удобство работы
Предохранительные муфты позволяют легко останавливать движущиеся детали вручную. В клеевой секции предусмотрено крепежное место для подвода труб вытяжной вентиляции, это желательно при частой работе с некачественными клеями, которые дают высокую задымленность. Микропереключатель обеспечивает работу только при закрытом зажиме блока. Кнопки аварийной остановки. Автоматический контроль температуры клея с встроенным плавким предохранителем. Блокировка включения сети при открытии бокового кожуха. Мощный встроенный блок фильтрации.


Термобиндер BB 3001 — работяга-автомат для крупных и средних типографий.

«Фишки» машины:

• Автоматическая вакуумная подача обложки;
• Утряска книжного блока в зажиме и автообжим;
• Фрезирование и глубокое торшонирование;
• 2 (Два) клеевых барабана;
• Боковая проклейка волновыми направляющими;
• Автоматическая настройка на формат клеевого аппарата и секции обжима корешка;
• Компьютерное управление и программирование работ;
• Отсос пыли в мешок;
• Скорость работы до 500 кн/час (реально достижимая из опыта - 300);

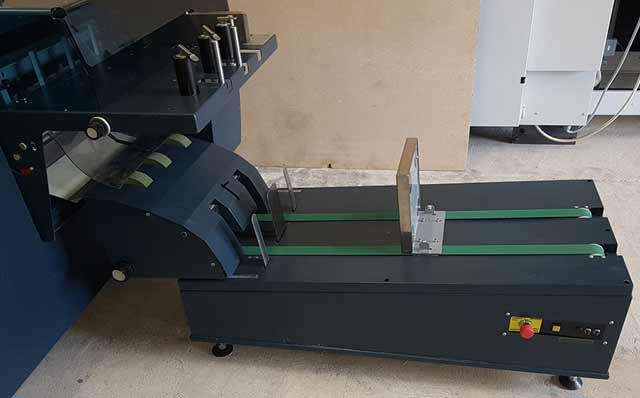

• Удобный приемный конвейер с накопителем. Книги укладываются в вертикальном положении;


Технические характеристики:
