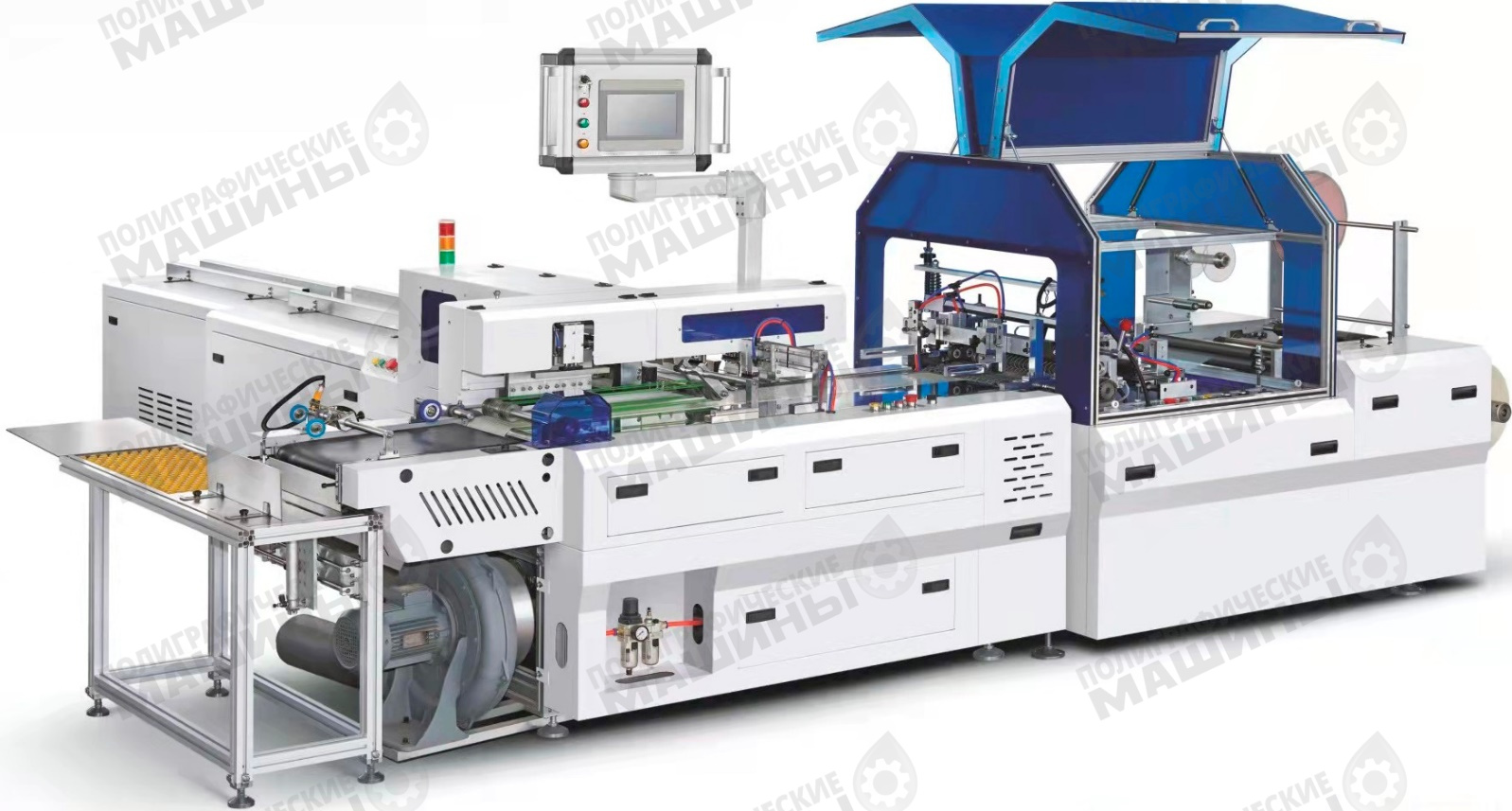

BAG-SEALER 180/240 автомат вкладки-запайки вложений в пластиковый пакет

Машина предназначена для упаковки в пластиковые пакеты-конверты различных вложений:

• Фото-книг, фото-альбомов, книг, ежедневников;
• Наборов карточек или открыток, карточек настольных игр;
• Пачек бумаги или картона (число листов одного вида в пакете задается с пульта),
• Формирования наборов из нескольких различных вложений. Например: дисконтная карта, открытка, буклет, набор образцов;
• Отдельных листов, CD-дисков,
• Буклетов, Образцов,
• Ярлыков, памяток, каталогов,
• Продуктов сложной и нестандартной формы.

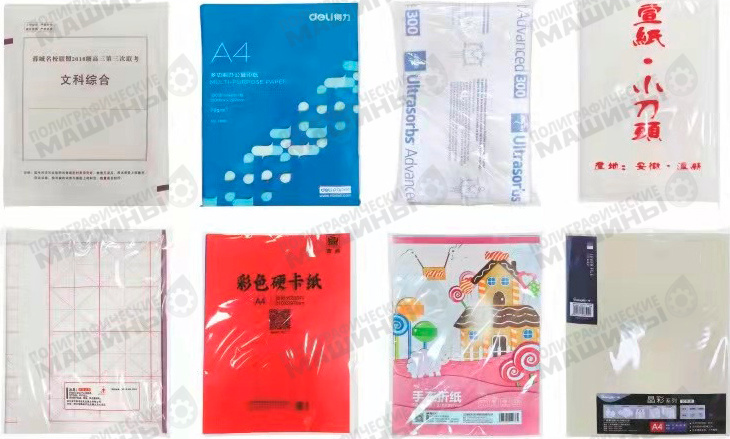

Образцы вложений BAG—SEALER

Принципы работы BAG-SEALER:

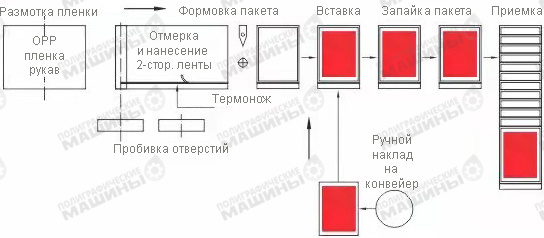

Стадии работы BAG—SEALER

Подача содержимого в стандартной комплектации производится оператором вручную на подающий конвейер. Перемещение на конвейере отдельного листа, фото-книги или пачки листов осуществляется толкателем. Боковые направляющие оператор выставляет в соответствии с размером продукта.

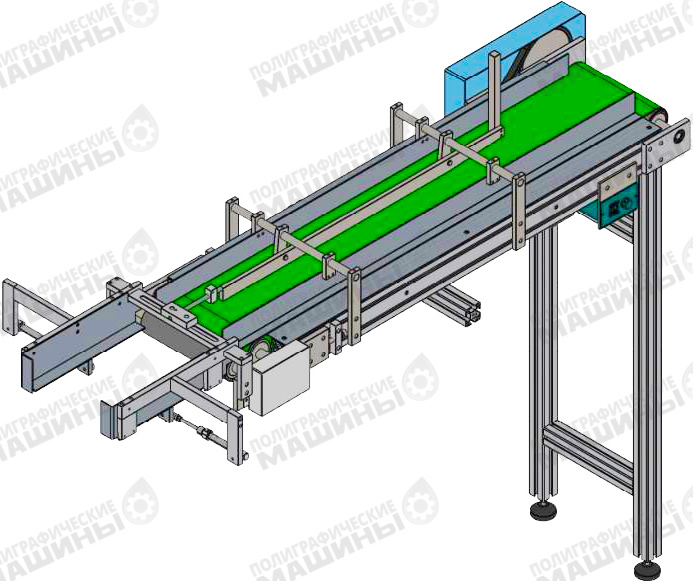

Конвейер ручного наклада BAG—SEALER

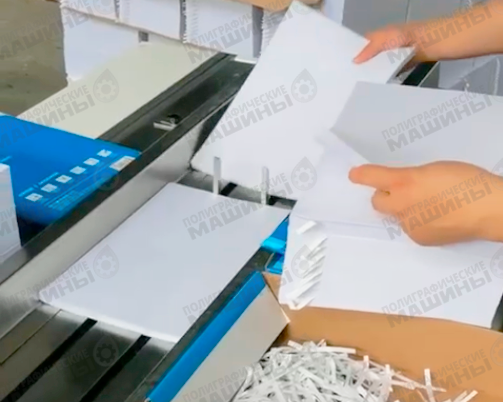

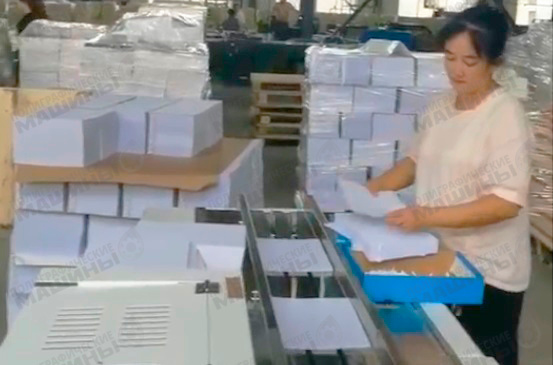

Оператор укладывает на конвейер BAG—SEALER пачки после подсчета на листосчетной машине

Машина может быть оснащена автоматическими самонакладами и подающим конвейером:

• самонакладом для материалов толщиной до 12 мм (в т.ч. журналов и книг в мягком переплете);

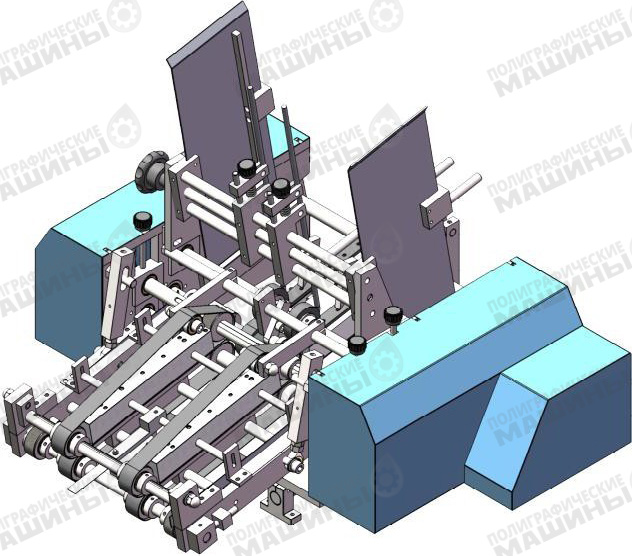

Самонаклад с возможностью программирования к-ва подаваемых листов для BAG—SEALER

Полистные самонаклады могут подавать заданное количество однотипных листовых материалов: от 1 до 40 и более штук.

• Можно оснастить машину 1, 2, 3 или 4 самонакладами и собирать комплекты вложений различных форматов, фактур, типов, видов и цветов.
• Количество вложений каждого вида можно задать отдельно для каждого из самонакладов.
• Например: 10 карточек красного цвета, 20 карточек синего, 5 карточек зеленого цвета

— Самонакладом для ежедневников и книг в твердом переплете с макс. толщиной до 30 мм;

Самонаклад для ежедневников и фото-книг в твердом переплете для BAG—SEALER

ВКЛАДЫВАНИЕ БЛОКА В ПАКЕТ

Присоски открывают горловину подготовленного пластикового пакета, а толкатель конвейера задвигает в пакет очередной блок

Присоски открывают горловину пластикового пакета

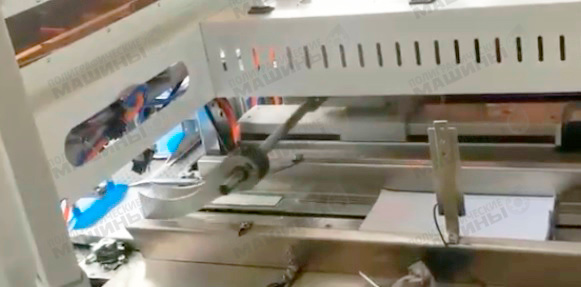

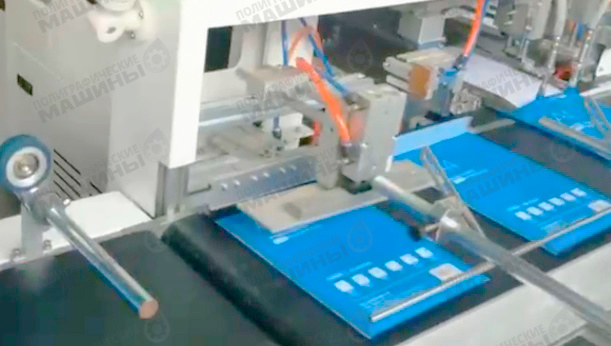

Толкатель самонаклада BAG—SEALER задвигает блок в пакет

ФОРМИРОВАНИЕ ПАКЕТА

Пакеты формируются из рукава OPP-пленки.

• Рулон пленки фиксируется на пневморазжимном шпинделе размотки и протягивается через систему проводящих роликов в формовочную станцию.

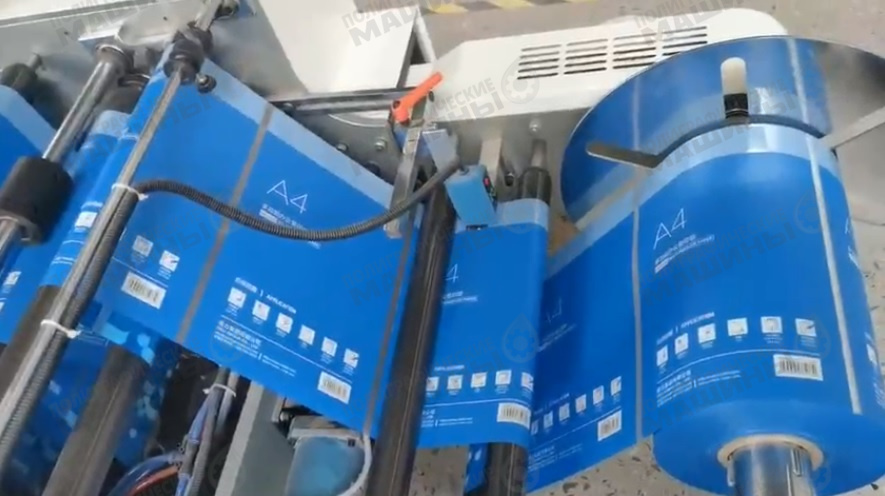

Рулон пленки ОПП протягивается и разглаживается через систему валиков размотки BAG—SEALER. Датчик контролирует положение края полотна

ПРИКЛЕЙКА 2-СТОРОННЕЙ КЛЕЙКОЙ ЛЕНТЫ

На клапан пакета может наноситься клеевая полоса-замок из 2-сторонней клейкой ленты.

Клапан пакета можно будет открывать и заклеивать несколько раз и пакет может стать многоразовым.

Такие пакеты чаще используются для упаковки фото-книг, подарочной упаковки ежедневников, папок, книг, форматной бумаги. Все это может быть упаковано как отдельно, так с дополнительными вложениями.

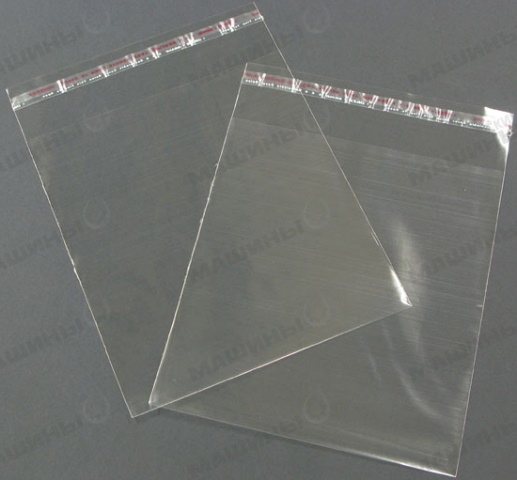

Пакет с клеевым замком, получаемый на BAG—SEALER

ПРОБИВКА ОТВЕРСТИЙ

В пакете могут пробиваться отверстия:

• Для выпуска воздуха при глухой запайке пакета;
• Могут пробиваться отверстия для подвешивания на товарных стойках: круглые или под «Евро-слот» (отверстие в виде «сомбреро»). Т.о. пакет может быть подвешен на товарной стойке. Такие пакеты актуальны для сувениров, открыток и различных мелких товаров.

Пневмо-пробойники отверстий и термо-нож поперечной рубки полотна пленки BAG—SEALER

• Перед пробивкой отверстия машина может выполнять термоформовку отдельной усиленной полосы на пакете – специально для пробивки под отверстие подвеса.

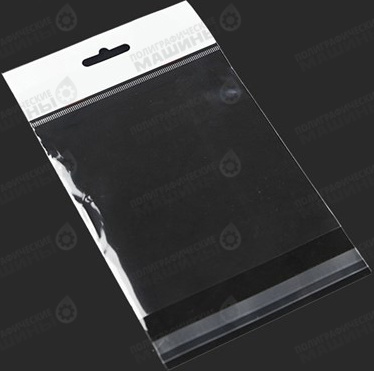

Пакет с 2-ной запайкой и подвесом «сомбреро» и клеевым замком, получаемый на BAG—SEALER

ПОПЕРЕЧНАЯ РУБКА ПАКЕТА

Машина поперечным термоножом одновременно отрезает и запаивает по бокам пакет, в соответствии с размером вкладываемого продукта. Открытой остается только горловина.

• Ширина горловины пакета задается оператором – она равна расстоянию протяжки пленки вперед перед очередным циклом опускания ножа.
• Длина пакета зависит от ширины рулона с пленкой.

ЗАКРЫВАНИЕ ПАКЕТА ПОСЛЕ ВСТАВКИ ВЛОЖЕНИЯ

После вставки вложения машина имеет 2 варианта запайки пакета:

• «На глухо» — т.е. горловина пакета может запаиваться термоножом или ультразвуком;
• На клеевой замок – машина закрывает клапан пакета и проглаживает его по клеевой полосе специальной щеткой.

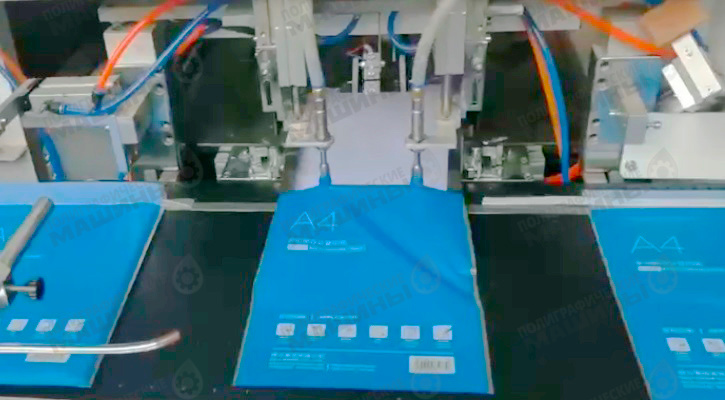

Закрывание и проглаживание клапана пакета по клеевой полосе на BAG—SEALER

ПРИЕМКА НА КОНВЕЙЕР

Готовые запаянные пакеты укладываются в стопки на поворотный конвейер.

Цикл прокрутки конвейера задается оператором – т.о. Оператор может задавать количество пакетов в стопке для более удобного подсчета

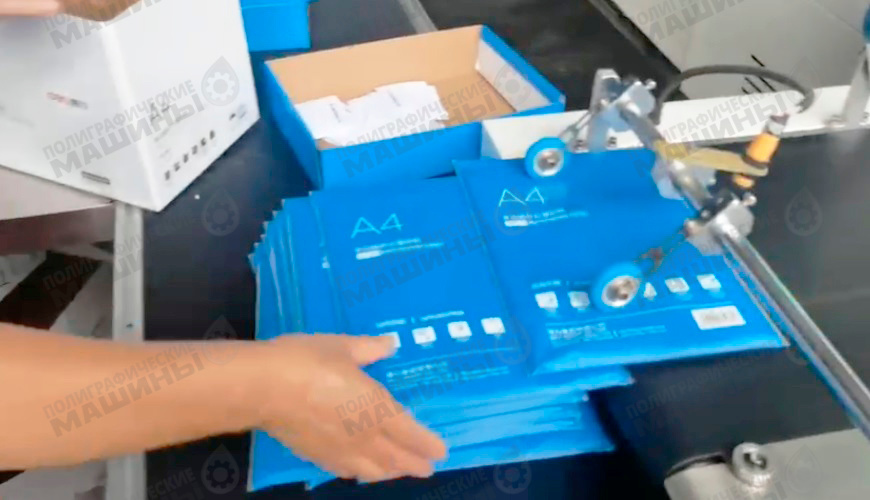

Укладка пакетов в стопки на поворотный конвейер на BAG—SEALER

ОСОБЕННОСТИ:

• Сервопривод, ЧПУ OMRON, Тач-скрин дисплей управления. Понятный интерфейс управления;
• Автоматическая самодиагностика помогает оператору быстро обнаружить неисправность и быстро устранить ее;
• На всех стадиях обработки и пакеты и материалы содержимого контролируются фотодатчиками для предотвращения брака. Любой сбой сразу фиксируется системой контроля. Работа машины останавливается до исправления неисправности.
• Датчики на выходе регистрируют количество готовых пакетов и передают информацию на главный дисплей. Работает счетчик готовой продукции в разрезе одного тиража или общего количества за сутки.

Технические характеристики:
