DiGiTiZER-390AP двухсторонний автоматический ламинатор для лазерной печати

DiGiTiZER-390AP двухсторонний автоматический ламинатор для лазерной печати

2 Пары Валов + Масляный нагрев + Пневмо-прижим

+ 700мм Баннеры

Ключевые особенности 2-стороннего DIGITIZER-390AP:

·      2 пары валов = отдельная регулировка температуры и давления для каждой стороны бумаги:

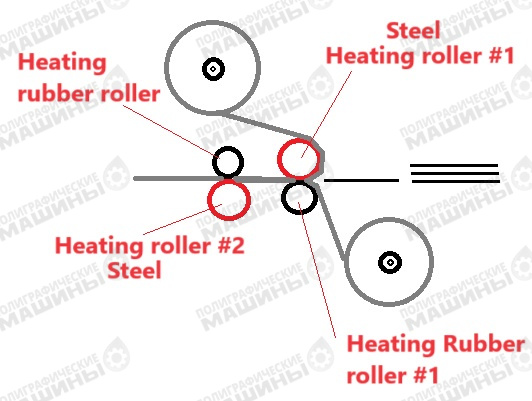

Схема 2-стороннего ламинирования 2-мя парами валов на ламинаторе DIGITIZER-390SP

·      2 размотки пленки = отдельное натяжение для каждой стороны,

·      Автоматический СЕРВОПРИВОДНЫЙ вак­­­­­уумный самонаклад,

·      Цифровой формат – до 390 мм шириной,

·      Баннерная подача – до 700 мм длиной,

·      Масляный нагрев – стабильная температура,

·      Скорость до 15 м/мин,

·      Мощный ПНЕВМО-прижим с понятной и стабильной регулировкой,

·      Автоматический пневмо-отрыв и приемка в лоток.

+ Фольгирование (Опция)

+ Глубокий Стакер (Опция)

2-сторониий ламинатор DIGITIZER-390AP – это промышленный автоматический ламинатор, предназначенный для ежедневной многочасовой эксплуатации в средних и крупных цифровых типографиях для ламинации большого количества 2-сторонних оттисков лазерной печати.

• Ламинация с 2-х сторон выполняется за один прогон с высокой скоростью, благодаря хорошему прогреванию бумаги и пленки раздельными парами валов.
• Качество припрессовки остается стабильным с обеих сторон — благодаря раздельной регулировке давления для каждой пары валов.

Ламинатор подойдет и для ламинации офсетных оттисков. Однако его максимальная рабочая ширина в 390 мм и его компактные размеры (1,9×0,8 м) рассчитаны на стесненые помещения офисных центров занимаемые именно цифровыми типографиями.

САМОНАКЛАД:

• Независимый привод Вакуумной головки СЕРВОМОТОРОМ.
• Подача листов из стопы высотой до 260 мм осуществляется автоматически.
• Баннерная подача – длина листа до 700 мм. Специально для Цифровых оттисков

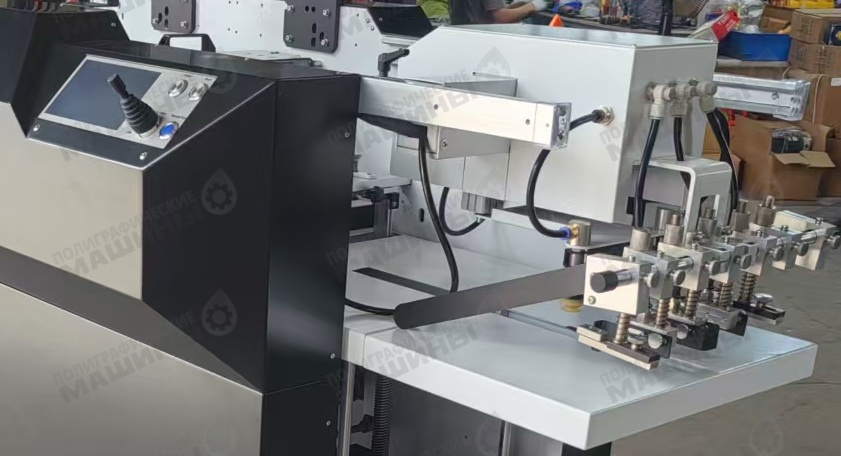

Автоматический самонаклад  2-стороннего ламинатора DIGITIZER-390AP

• Вакуумная головка берет край листа 2-мя присосками;
• Подпружиненные лепестки и пальцы удерживают остальные листы за края в стопе, благодаря чему происходит идеальное отделение листа от основной стопы;
• Присоски толкают лист вперед, к передним упорам секции нахлеста;

АВТОМАТИЧЕСКИЙ НАХЛЕСТ:

• У передних упоров лист ожидает прохождения предыдущего листа до заданной оператором с дисплея длины нахлеста (от 1 до 5 мм). Нахлест отвечает за более эффективное разделение листов после ламинации;
• Упоры открываются в нужный момент и лист протягивается в секцию ламинации.

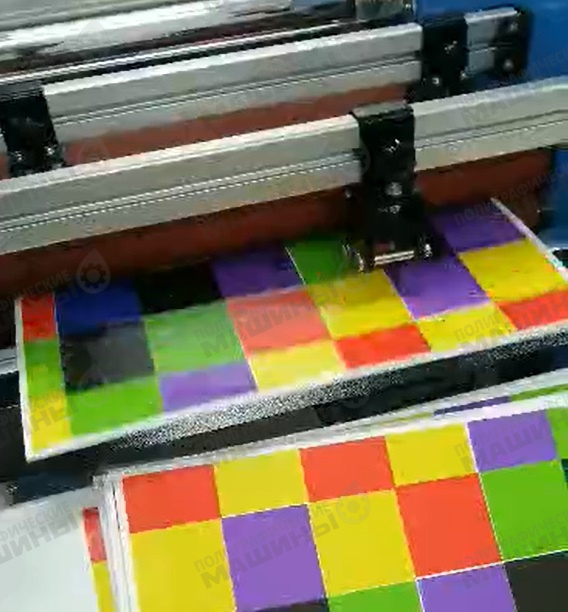

Автоматические передние упоры на секции нахлеста 2-стороннего ламинатора DIGITIZER-390AP

Вот так, просто и надежно, работает вакуумный самонаклад ламинатора DIGITIZER-390AP. Дополнительно самонаклад может оснащаться раздувами стопы, для упрощения работы с более тонкими бумагами.

Стандартный диапазон бумаг для 2-стороннего DIGITIZER-390AP: 115 — 400 г/м.кв. Возможна работа с бумагами и вне этого диапазона с использованием дополнительных настроек

Реально достижимая скорость работы ламинатора – до 15 м/мин на офсетных оттисках.

Конечно, для лазерной печати скорость работы 2-стороннего DIGITIZER-390AP будет значительно варьироваться в зависимости от:

• свойств тонера каждого из производителей – Xerox, Konica, Ricoh, Canon;
• плотности слоя тонера и процента запечатки;
• толщины и влажности бумаги;
• типа пленки: обычная или специализированная пленка для цифровых оттисков.

СЕКЦИЯ ЛАМИНАЦИИ:

2 ПАРЫ Валов 2-стороннего DIGITIZER-390SP – для индивидуального контроля температуры и давления для полноценной и качественной припрессовки пленки с каждой из сторон – базовое отличие 2-сторонних ламинаторов DIGITIZER от моделей других производителей:

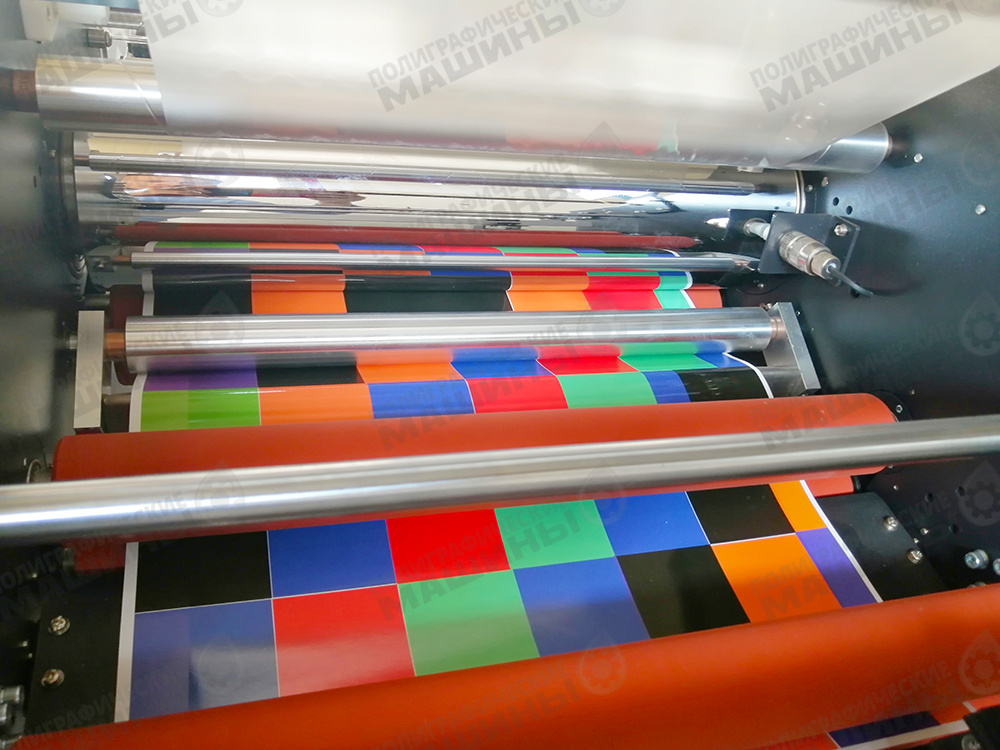

2 пары валов DIGITIZER-390SP – для полноценного 100% контроля качества припрессовки каждой из сторон

Высокую скорость ламинации и стабильное качество припекания пленки к тонеру обеспечивает теплоемкая система масляного нагрева главного ламинирующего вала.

Система нагрева состоит из следующих компонентов:

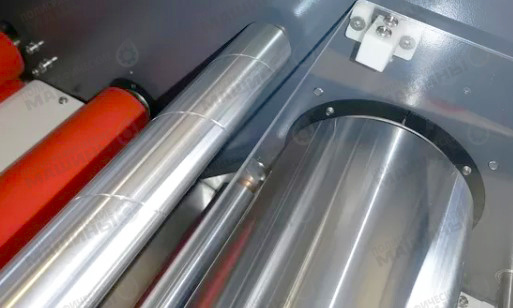

• 120 миллиметровый толстостенный стальной ламинирующий вал.

Диаметр в 1,5-2 раза превышает имеющиеся на рынке аналоги.

Ламинирующий вал диаметром 120 мм ламинатора DIGITIZER-390AP обеспечивает равномерный прогрев пленки, лучшую адгезию к бумаге и минимальную деформацию листов после ламинации

• Большой диаметр ламинирующего вала обеспечивает большую поверхность прогрева пленки перед припрессовкой ее к тонеру.
• Большой диаметр вала обеспечивает остывание меньшей доли его поверхности при теплообмене с плотной бумагой и, как следствие, позволяет остывшей поверхности лучше прогреться за цикл полного оборота вала перед повторным контактом со следующим листом бумаги.
• Большой диаметр ламинирующего вала имеет меньший угол деформационного воздействия на бумагу при ламинировании. Благодаря этому листы меньше скручивает после ламинации.

• Полости толстостенного ламинирующего вала заполнены маслом.
• Масло обеспечивает высокую теплоемкость поверхности вала. Тепло не уходит так быстро при контакте с бумагой как при прямом ламповом нагреве.
• Остывшая поверхность быстрее прогревается за цикл оборота.
• Тепло равномерно распределяется по всей поверхности – от краев вала до его середины.
• Более экономичный режим поддержания заданной температуры. Тэны работают в пульсирующем режиме. Мощность ламинатора – всего 5,3 кВт.

• Тэны внутри осевой полости прогревают внутренние стенки запаянных масляных резервуаров.
• Благодаря этому тэны легко поменять без риска протечки масла.

МОЩНАЯ И СТАБИЛЬНАЯ ПНЕВМО-ЗАПРЕССОВКА:

Высокую силу прижима для работы с темными плашками обеспечивает мощный ПНЕВМО-усилитель. Давление задается с рукоятками с выделенной зоной оптимального давления. Стабильнось – это важнейшее отличие Пневмо-системы от гидравлики. В гидравлических системах с ручной накачкой – давление теряется постепенно и незаметно для оператора – что приводит к большому количеству брака.

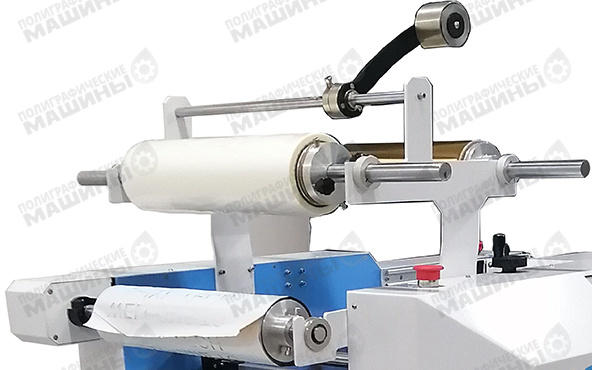

2 РАЗМОТКИ ПЛЕНКИ: ВЕРХНЯЯ И НИЖНЯЯ С ДОП.ДЕРЖАТЕЛЕМ

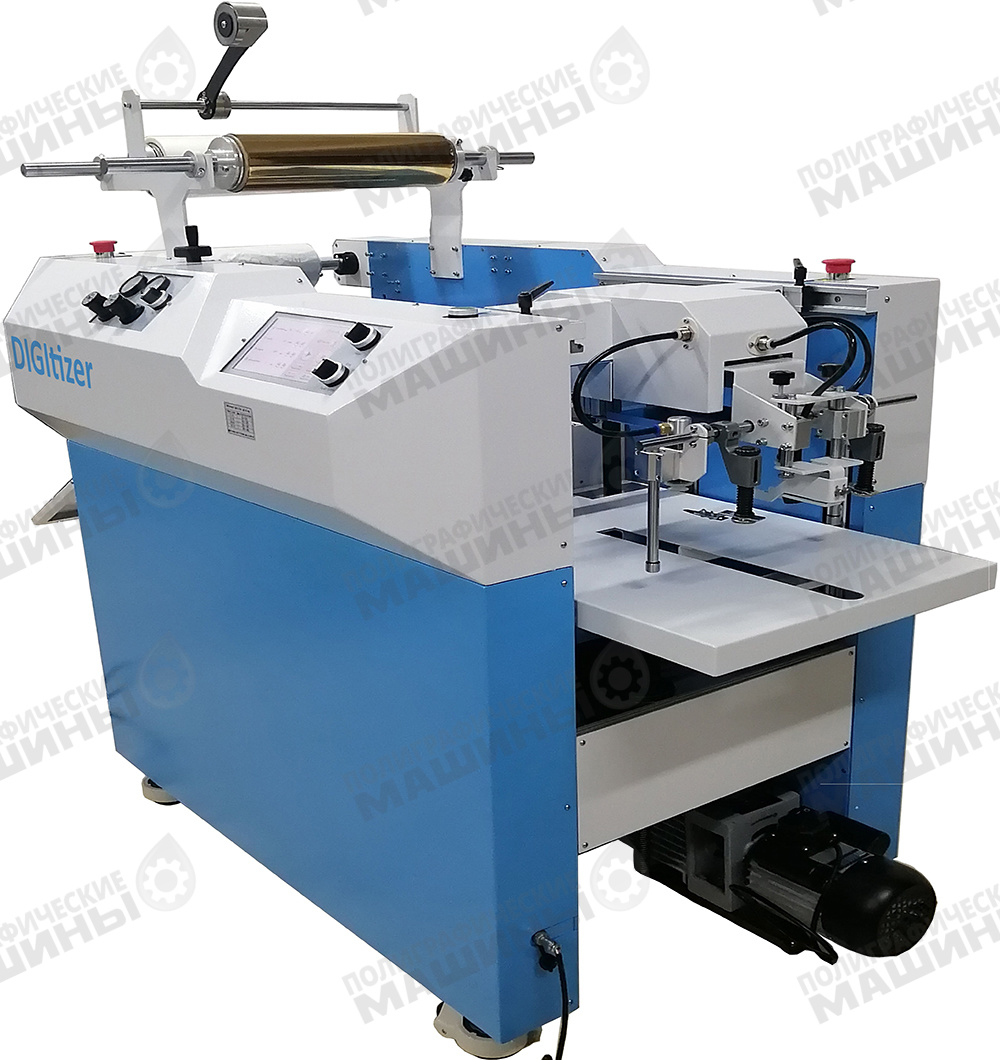

Удобная стойка с подрезкой и перфорацией на 2 рулона разной пленки или фольги позволяет быстро переключиться между материалами на автоматическом 2-стороннем ламинаторе DIGITIZER-390AP

В 2-стороннем DIGITIZER-390AP предусмотрены удобные стойки и шпинделя для 2 рулонов разной пленки или фольги. Таким образом, оператор может быстро переключиться:

• с обычной пленки на Софт-тач;
• с большого рулона с втулкой 75 мм на маленький рулон с 25-миллиметровой втулкой;
• с ширины пленки 380 мм на ширину 305 мм;
• с пленки – на фольгу.

Стойка оснащена ножом подрезки пленки по ширине и ножом перфорации для автоотрыва.

Шпинделя размотки позволяют цифровой типографии использовать пленку малой намотки на 25-миллиметровой втулке наравне с большими 2000-меровыми рулонами на втулке 75 мм.

Моторизированная смотка фольги – доступна ОПЦИОНАЛЬНО.

РАЗГЛАЖИВАНИЕ ЛИСТА ПРОТИВ СКРУЧИВАНИЯ ПОСЛЕ ЛАМИНАЦИИ:

Вал разглаживания отламинированного листа перегибом на 2-стороннем ламинаторе DIGITIZER-390AP

Сразу после ламинации, пока пленка еще горячая – самое время разгладить лист перегибая его в направлении обратном скручиванию. Для цифровых оттисков важно сделать это аккуратно, не повредив тонерную печать.

2-сторонний DIGITIZER-390AP оснащен рамкой разглаживания состоящей из направляющего ролика большого диаметра и перегибающего ребра. Шлифованный ролик аккуратно направляет лист, не повреждая запечатанной поверхности. Кроме того – ролик задает более эффективный угол перегиба листа. Общий наклон рамки удобно регулируется воротком в верхней части рамы машины. Т.о. оператор может регулировать угол перегиба прямо на ходу ламинатора – ориентируясь на то, как листы укладываются в приемный лоток: достаточно ли они разглажены, или нужно увеличить угол.

АВТОМАТИЧЕСКИЙ ОТРЫВ ЛИСТА:

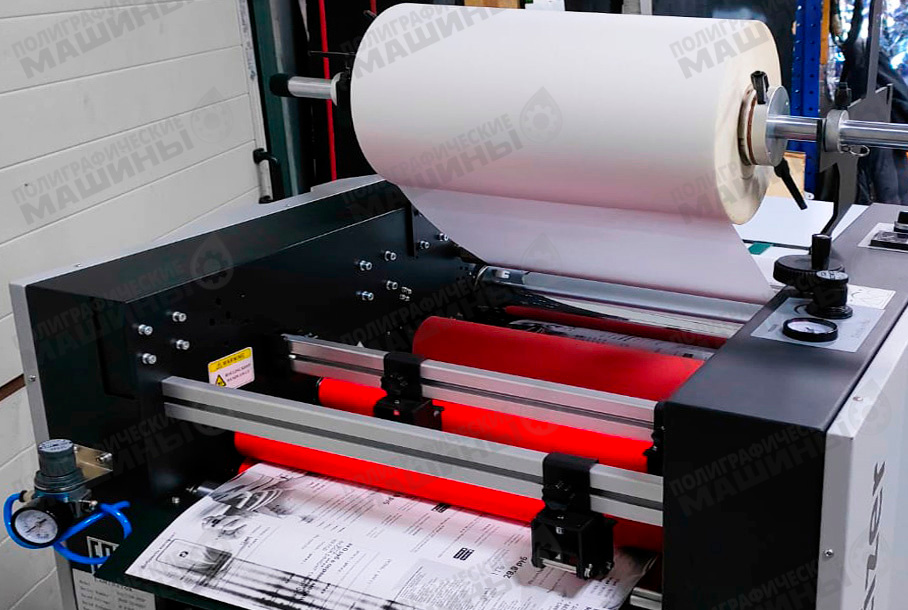

Узел автоотрыва представляет собой 2 пары резиновых валов, вращающихся с разной скоростью и создающих перекос одного листа относительно другого по линии нахлеста. Целью этого перекоса является растяжение и отрыв пленки в ее самом слабом месте – месте ее перфорации. Выводная пара валов запрессовываются только в момент отрыва и тем самым ускоряет лист, натягивая пленку в месте разрыва. Пленка легко отрывается ровно по острому краю следующего листа. линии нахлеста. Запрессовка отрывных валов осуществляется пнемоцилиндрами. Это наиболее быстрый и четкий способ, когда требуется короткая и мгновенная запрессовка.

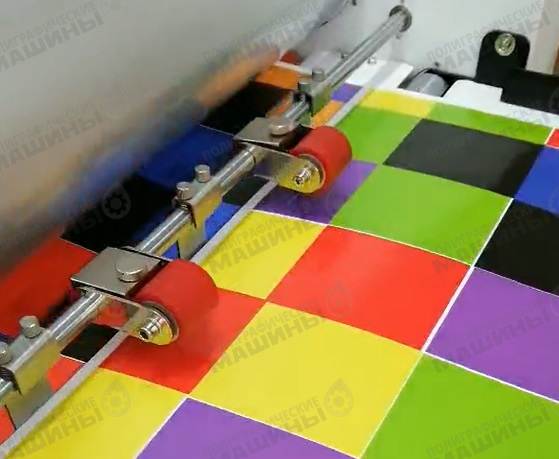

Автоматический отрыв листов на 2-стороннем ламинаторе DIGITIZER-390AP

ПРИЕМКА:

Доступны 2 вида приемки:

• Стандартная укладка в приемный лоток с регулировкой наклона;
• ОПЦИОНАЛЬНАЯ Приемка в глубокий стакер.

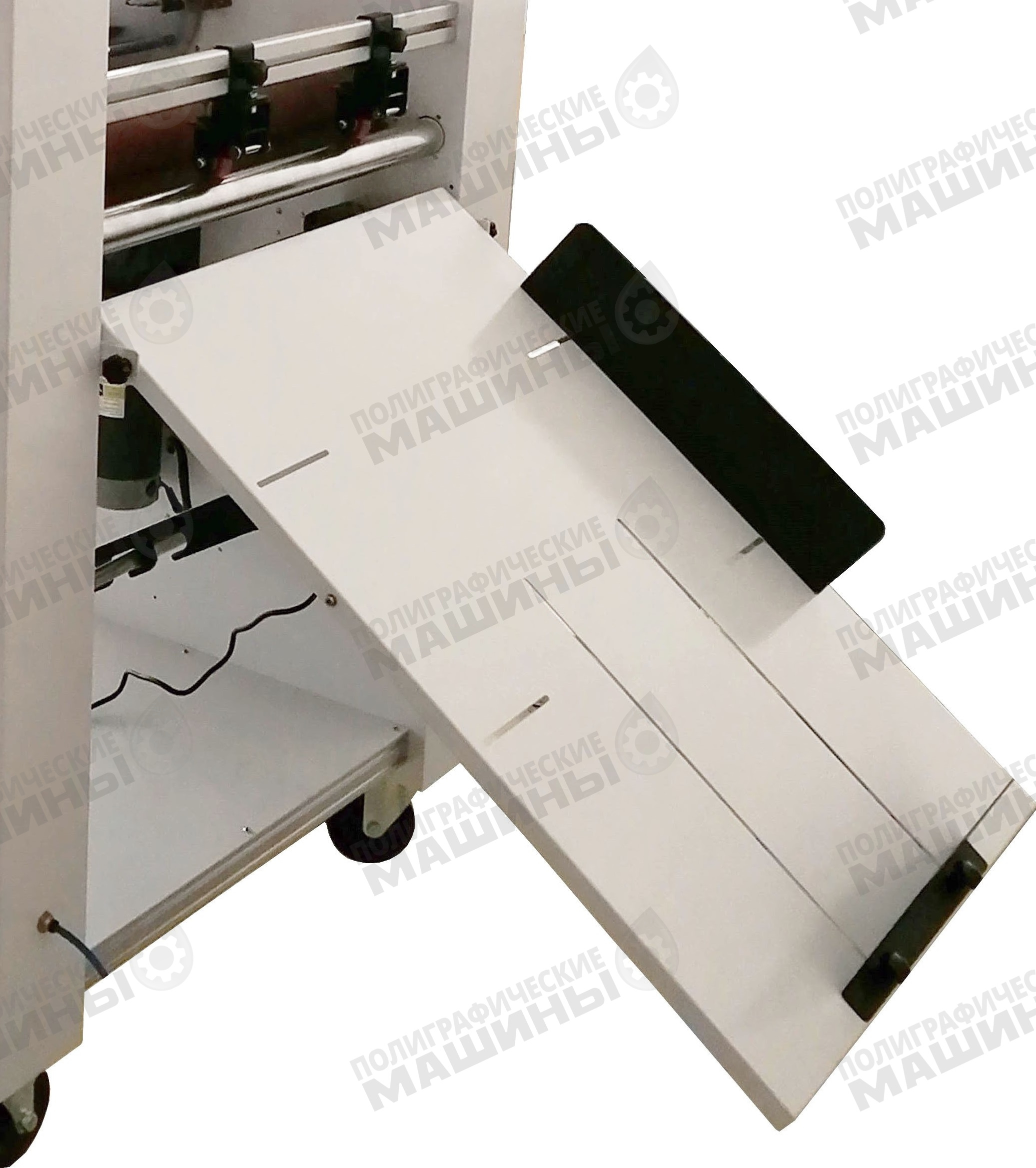

Стандартный приемный лоток или опциональная приемка в глубокий стакер на 2-стороннем ламинаторе DIGITIZER-390AP

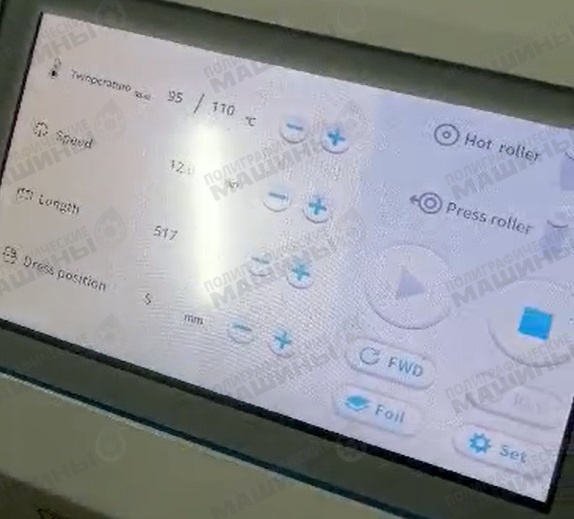

СЕНСОРНЫЙ ПУЛЬТ УПРАВЛЕНИЯ:

С помощью дисплея пульта управления оператор легко контролирует все параметры работы ламинатора: Температура, Скорость, Длина листа (Автоотрыв), Нахлест, Запрессовка – все эти параметры мгновенно доступны для оператора без необходимости открывать дополнительные окна

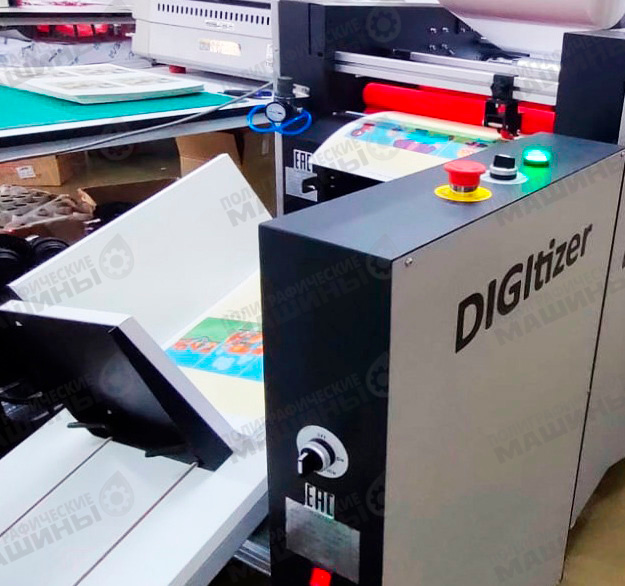

Сенсорный пульт управления 2-сторонним ламинатором DIGITIZER-390AP

Технические характеристики:

* Требуется подключение сжатого воздуха от центральной сети или отдельный компрессор!!
