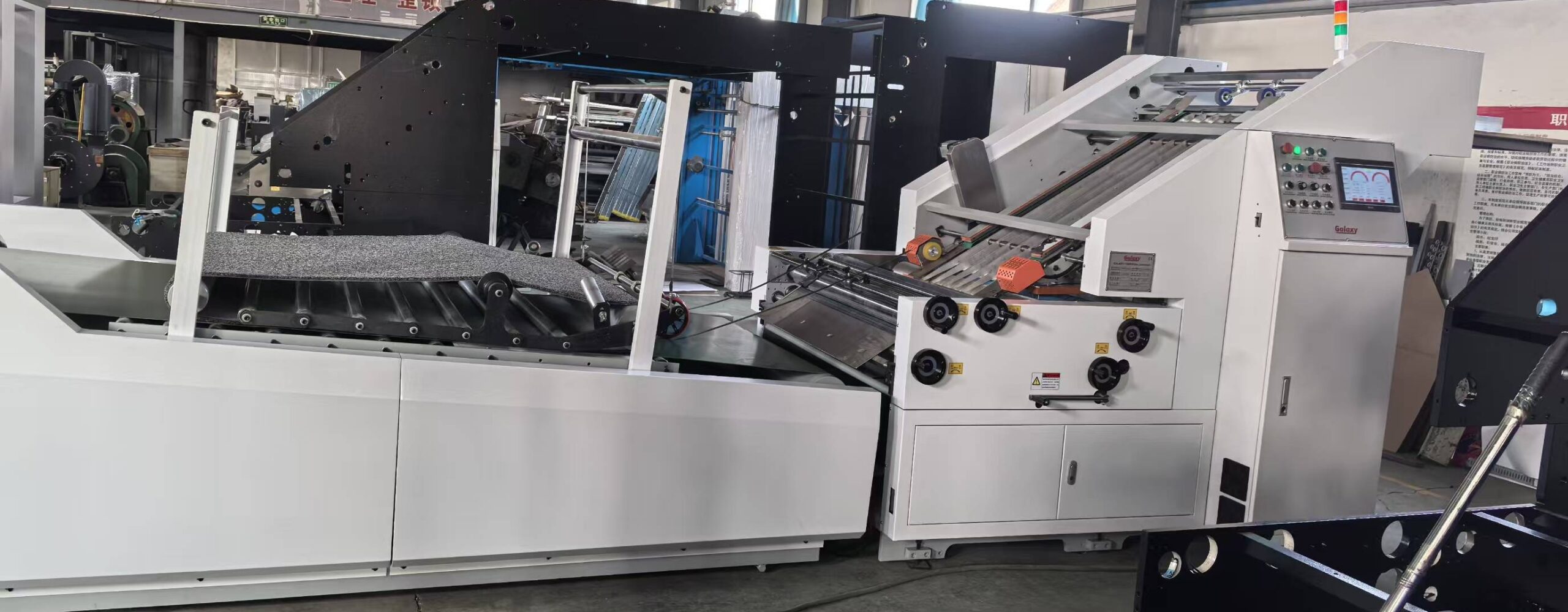

Компактная полуавтоматическая кашировальная машина GALAXY-1100S

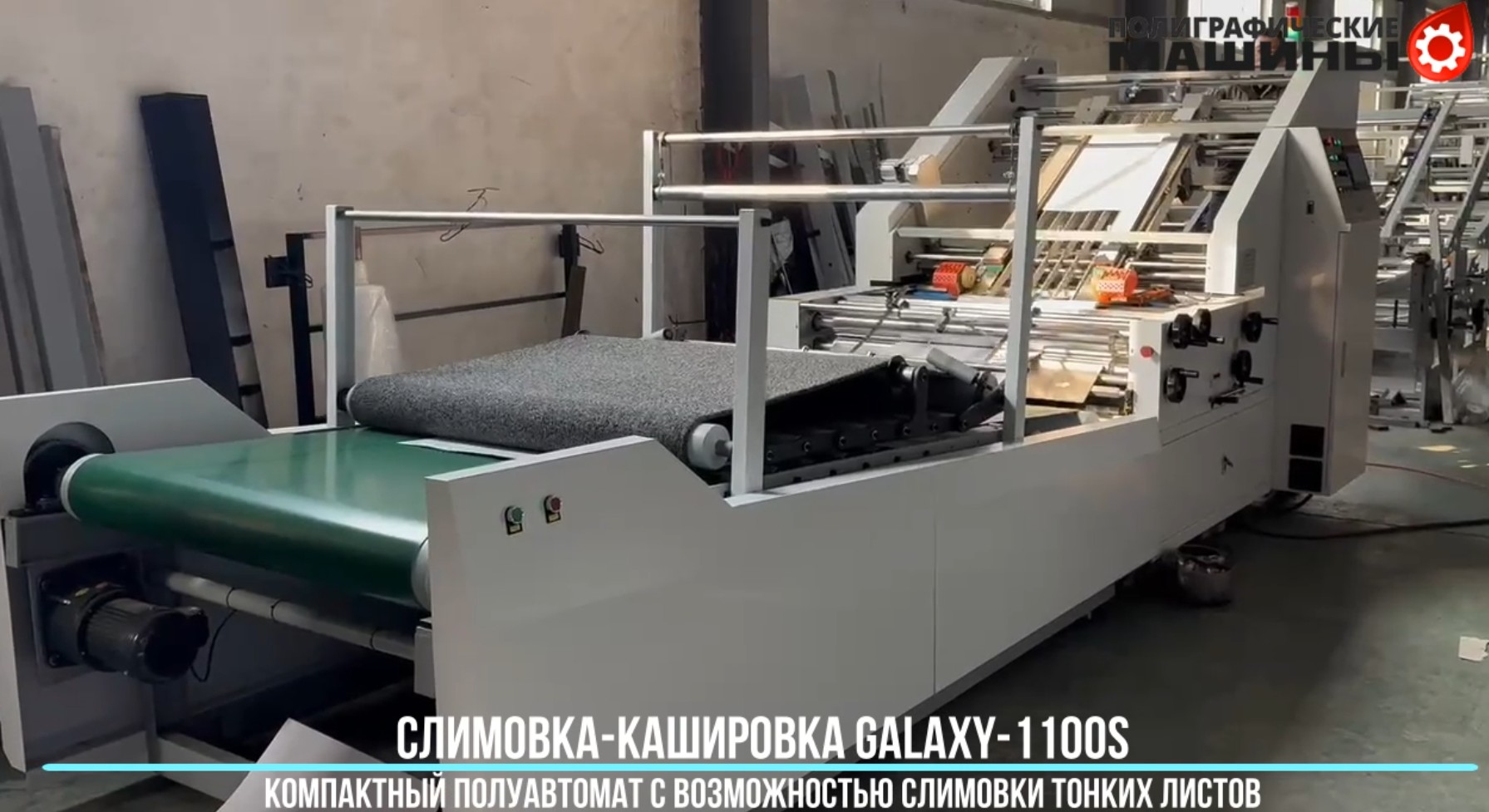

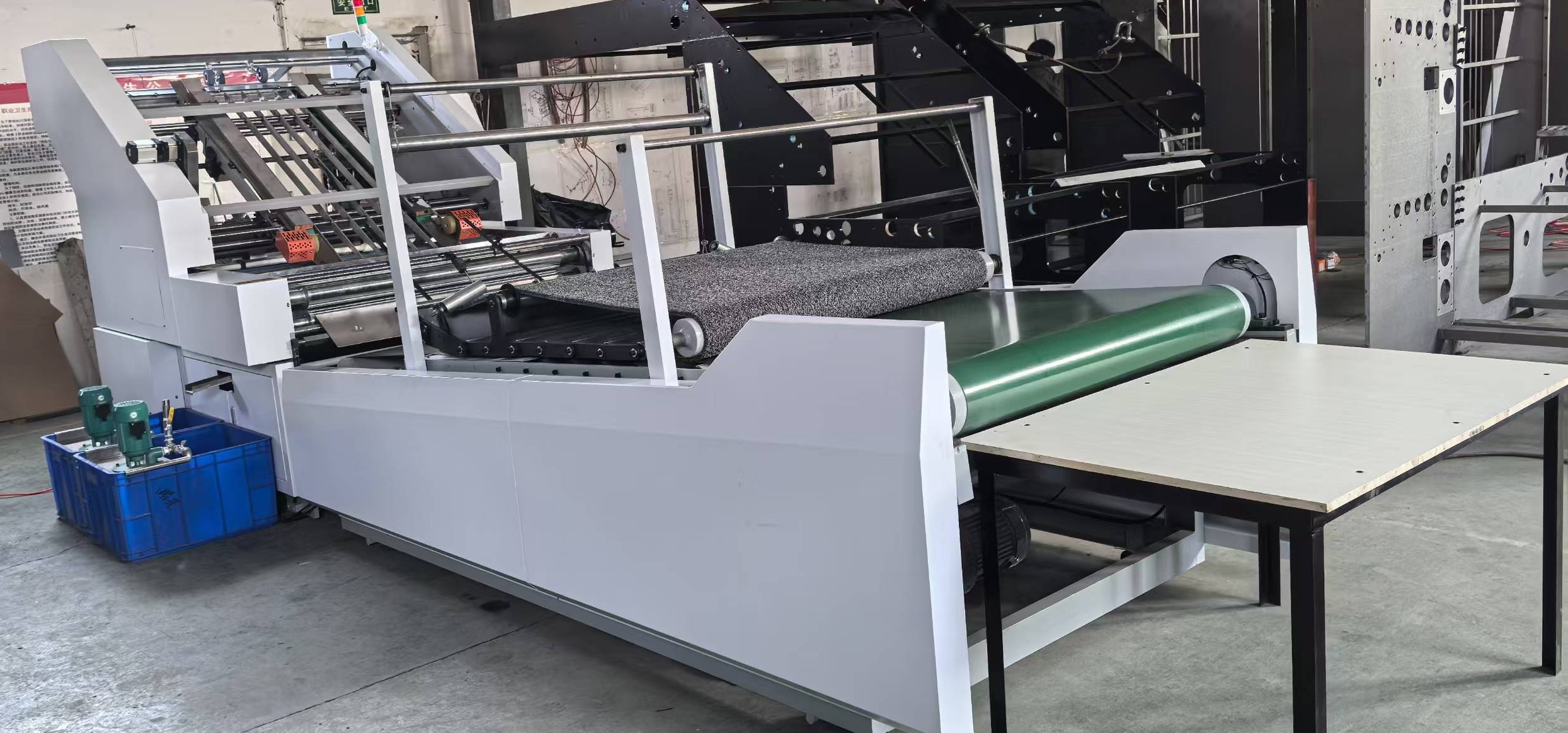

ОПИСАНИЕ:

Настройка на формат листа с помощью перемещения упоров:

• Упоры верхнего наклада, нижнего самонаклада и положение боковых упоров верхнего конвейера.
• ОПЦИОНАЛЬНО: Автоматическая настройка на ширину листа с пульта

Настройка давления клеевых и обжимающих валов штурвалами

• ОПЦИОНАЛЬНО: Автоматическая настройка давления с пульта

Равнение Сервоприводом:

• Сервоприводное выравнивание + боковое выравнивание на конвейере. Равнение по левому и правому краю – 2 датчика.

Верхний самонаклад :

• Ручной наклад;

Нижний самонаклад :

• Сервопривод ремней подачи нижнего листа;
• Вакуумные ремни — позволяют эффективно подавать и разделять различные виды картона;
• Сила вакуума регулируется в зависимости от типа листа: переплетный картон (каппа), двуслойка, гофрокартон.

Клеевая станция:

• Мощный вал из нержавеющей стали с сердечником. Автоматическая подача и дозировка клея с помощью системы дозирующего и накатного клеевых валов.
• ОПЦИОНАЛЬНО: Автоматическая смывка клеевых валов.

Узел совмещения:

• Приводка верхнего листа по переднему краю осуществляется с помощью двух сервомоторов совместно с контролем подачи нижнего листа сервоприводом вращения вакуумных ремней
• Обжим совмещенных листов 2-мя парами обжимных валов вместо 1-й пары

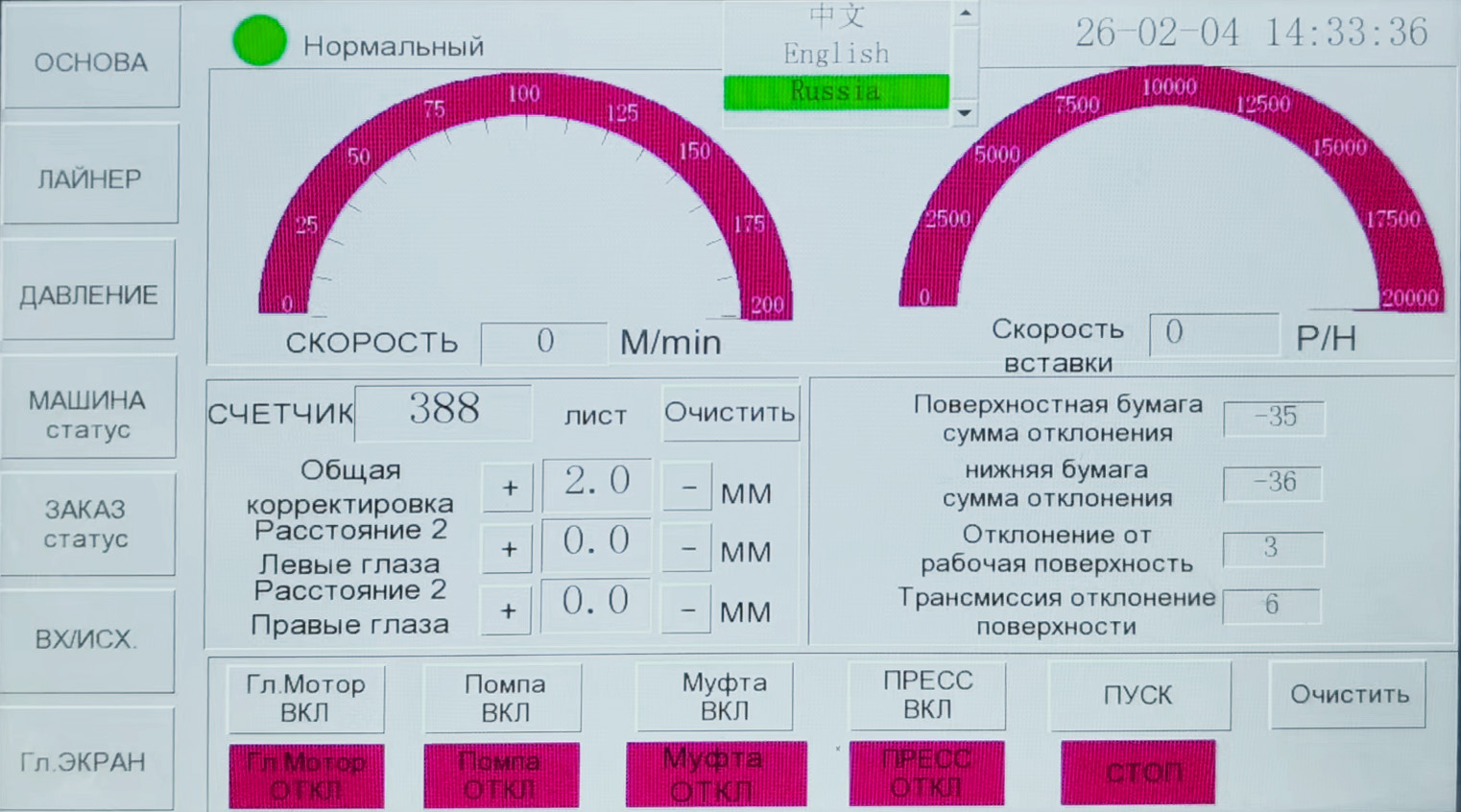

Электронная панель управления с тач-скрин монитором

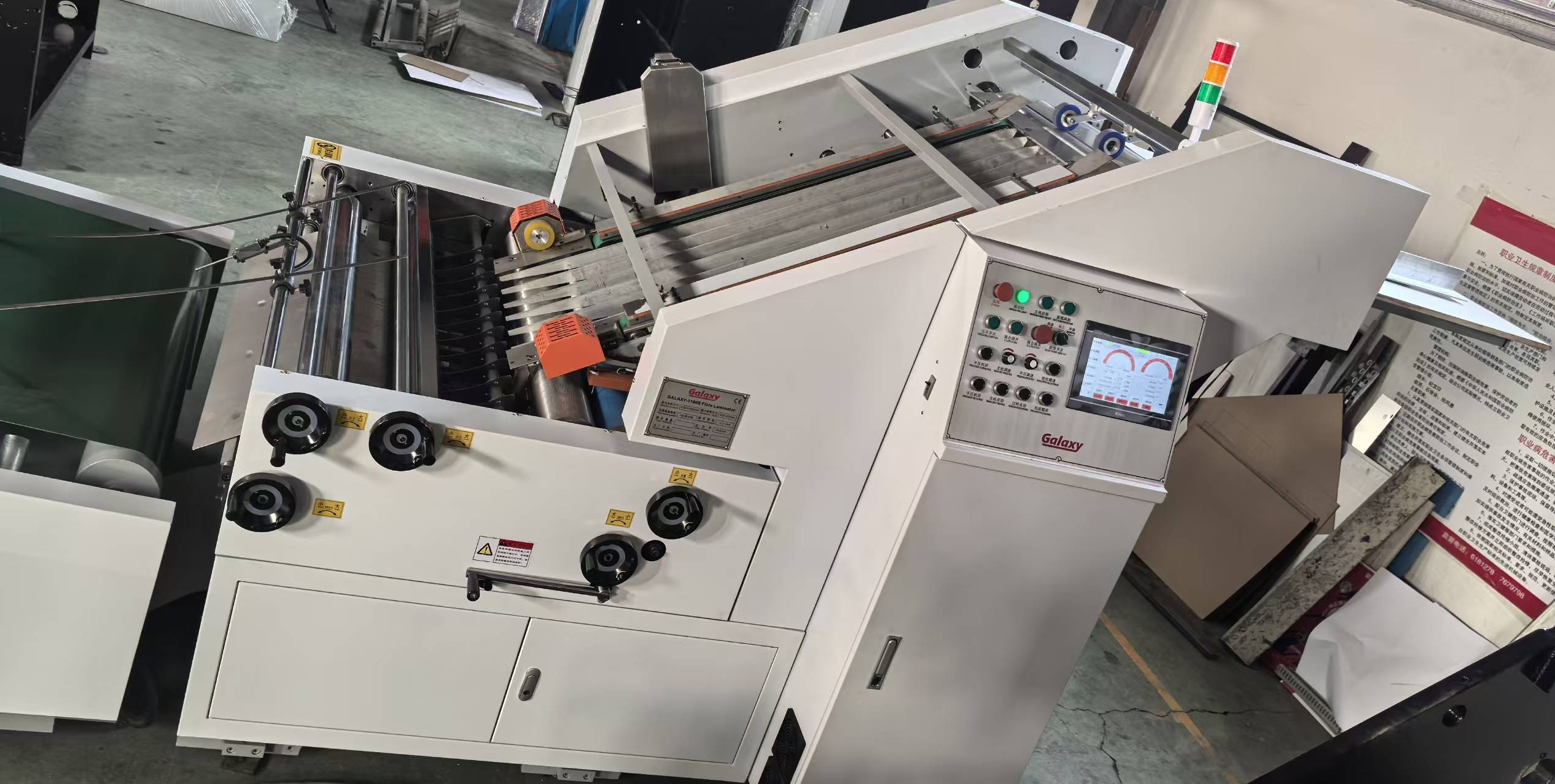

Сенсорная панель управления кашировальной машиной GALAXY-1100S

• Программируемые настройки работы самонакладов и совмещения;
• Дружественный оператору интерфейс настройки на формат и настройки приводки.

 ПОДРОБНОЕ ОПИСАНИЕ:

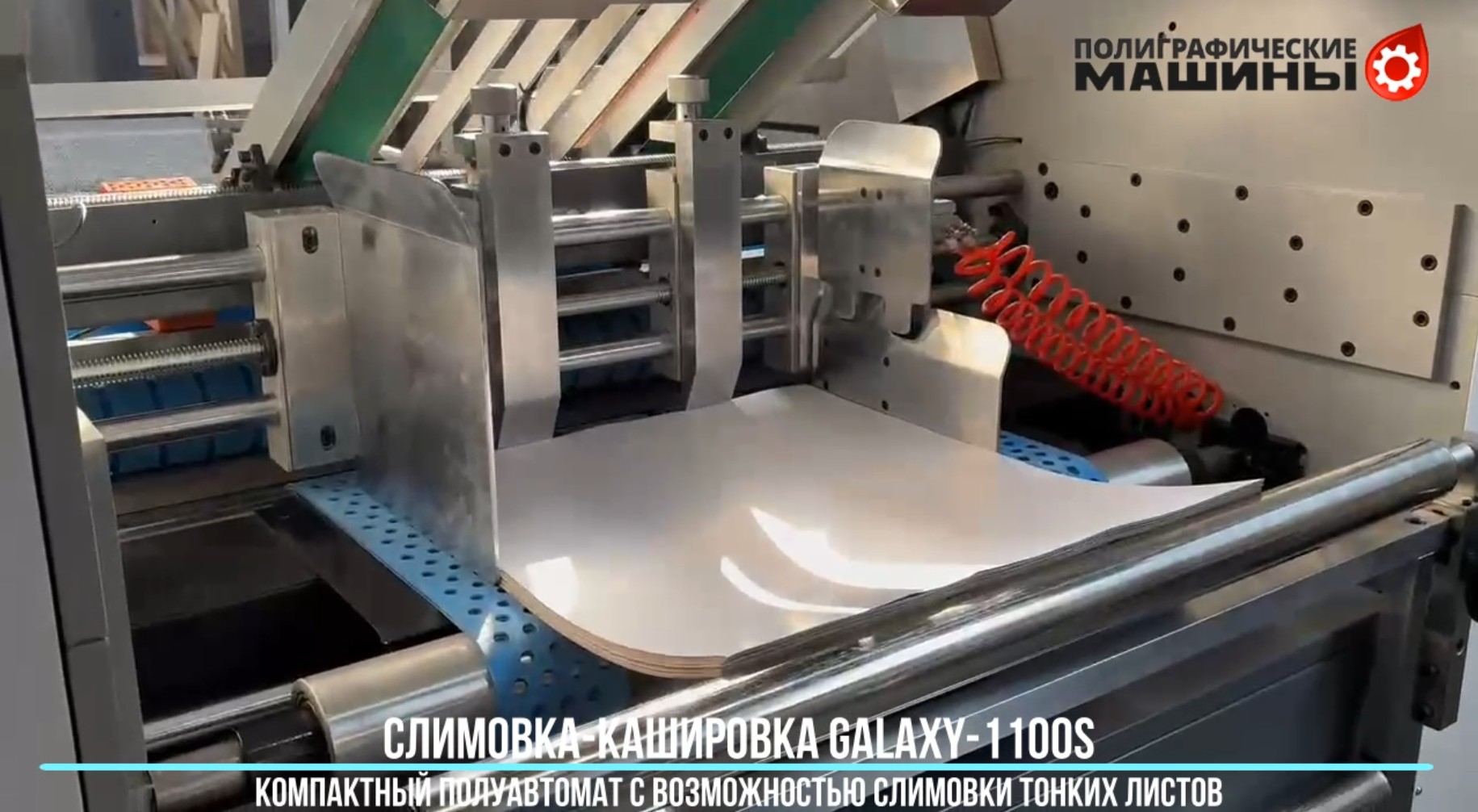

Нижний самонаклад:

• Сервопривод вращения вакуумных ремней– синхронизирует подачу нижнего листа с верхним для достижения точного совмещения по переднему краю;

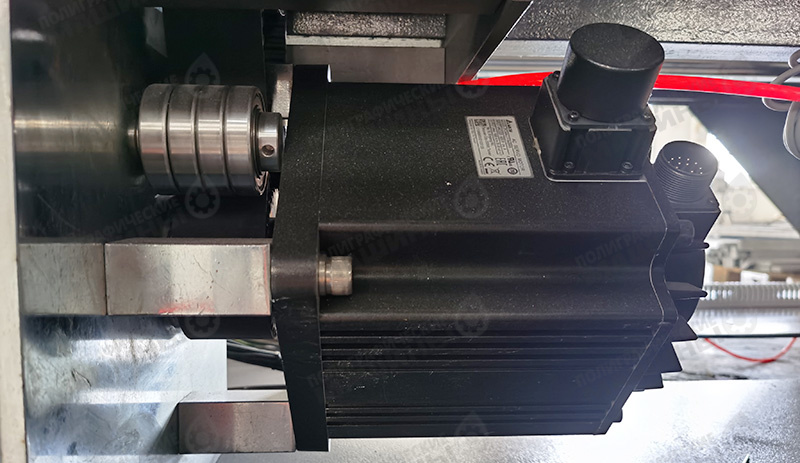

Сервомотор привода подачи ремней нижнего самонаклада картонной основы GALAXY-1100S

• Вакуумные ремни;
• Высокочастотный вакуумный клапан;

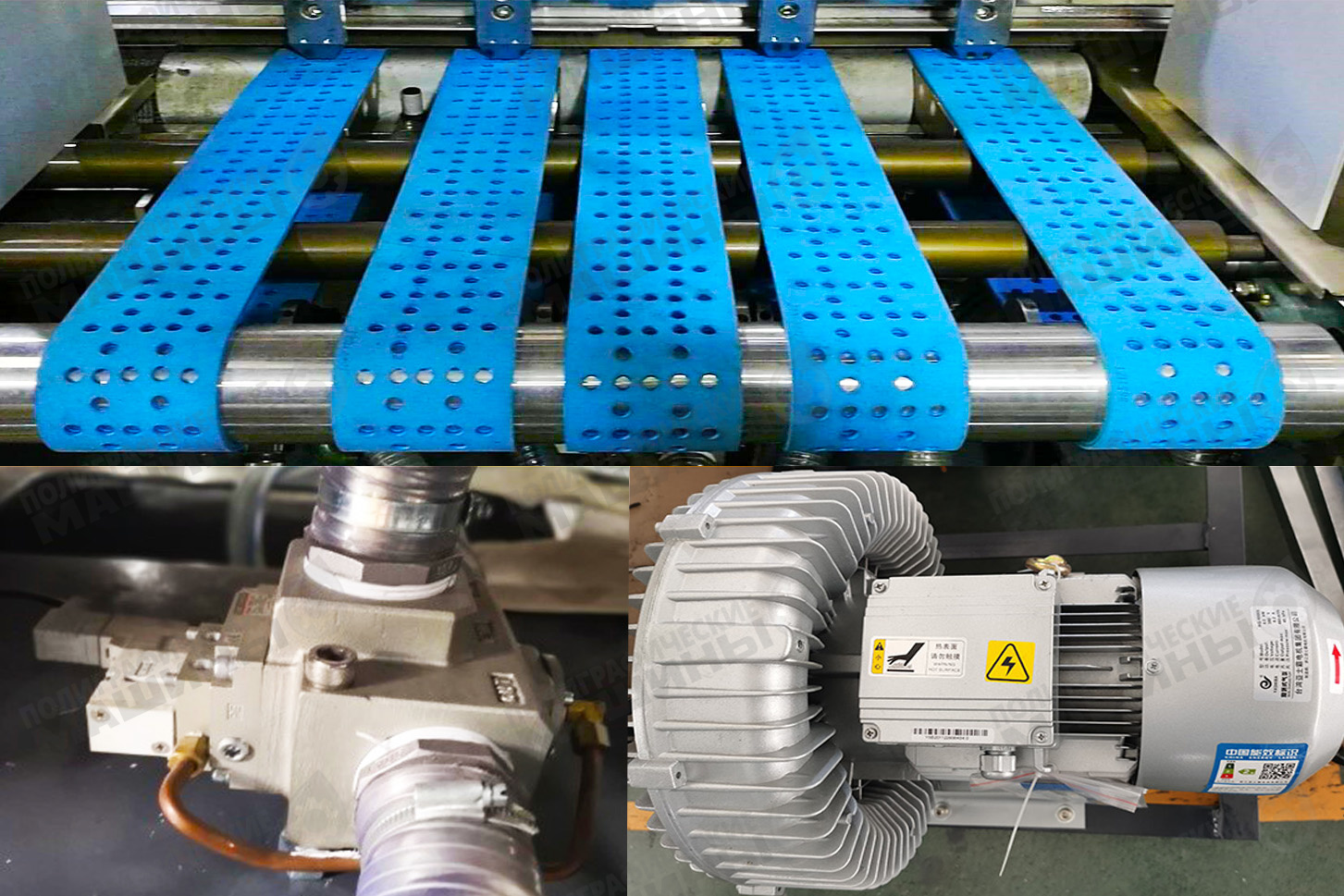

Японские вакуумные ремни, Высокоскоростной воздушный клапан для четкой работы самонаклада и мощная вакуумная улитка нижнего самонаклада кашировки GALAXY-1100S

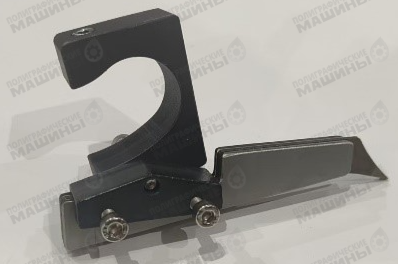

 Передние упоры для более надежного разделения нижних листов;

2 передних упора обеспечивают лучшее разделение листов на нижнем самонакладе кашировальной машины GALAXY-1100S

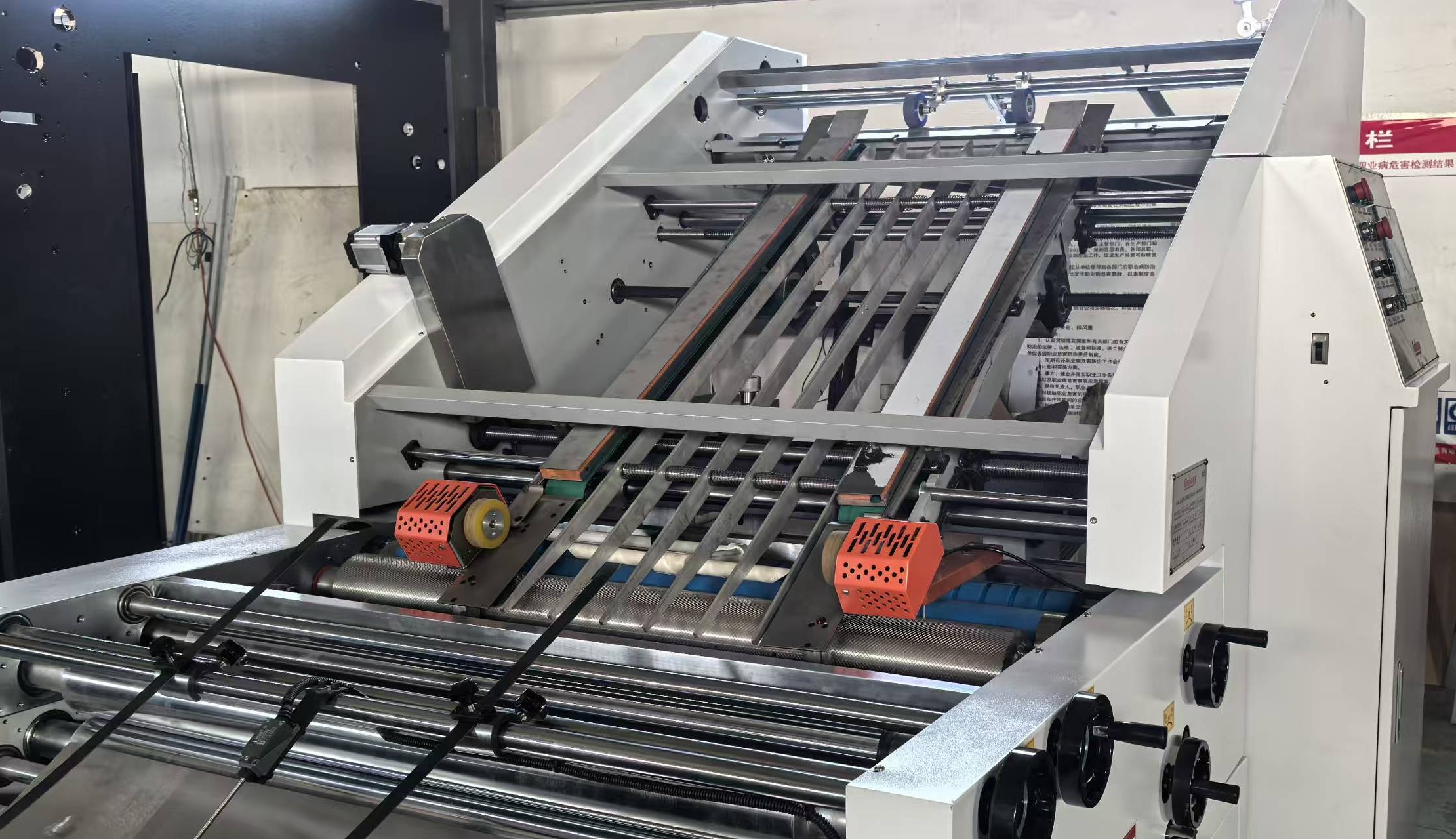

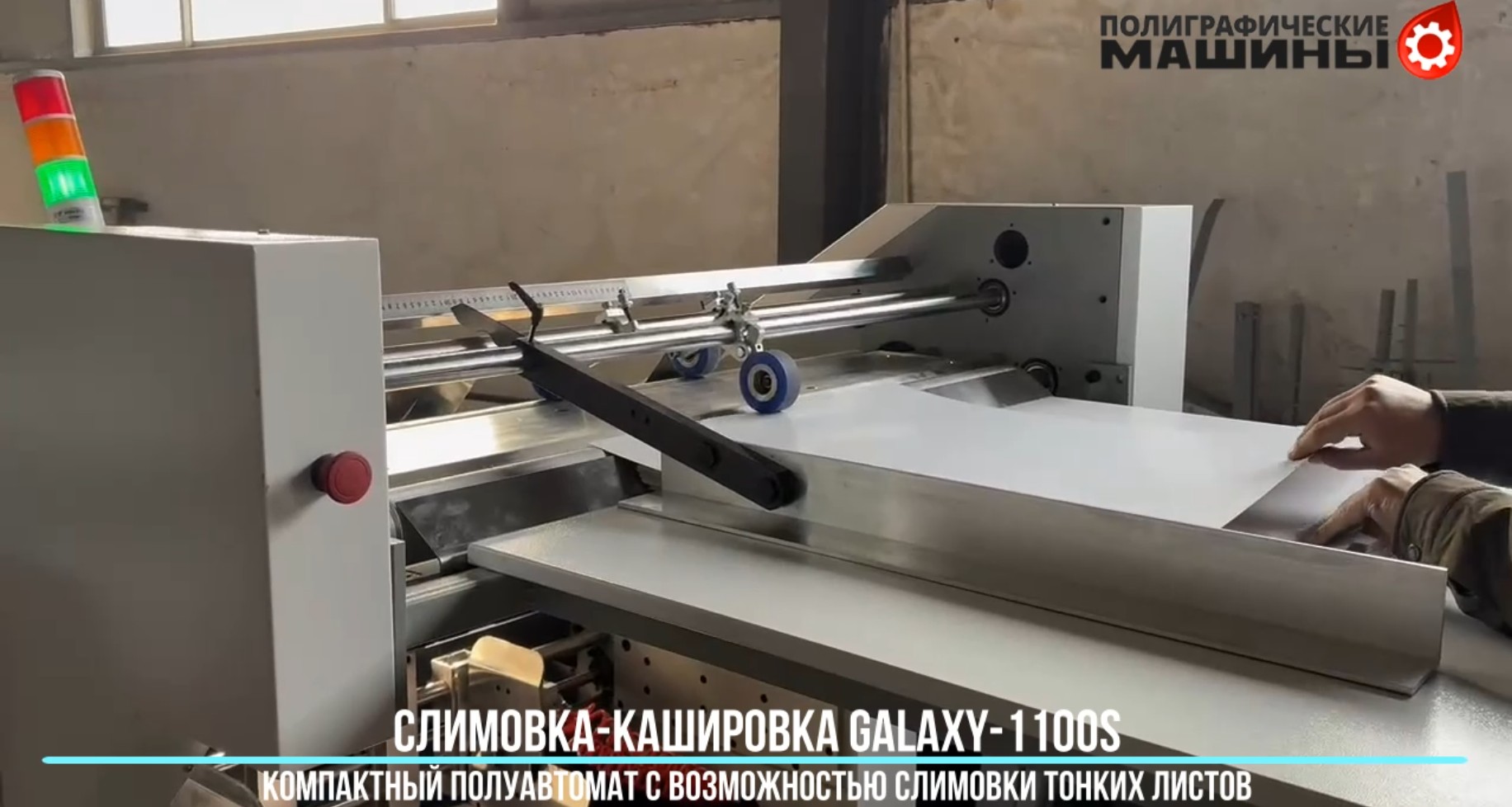

Верхний наклад – ручной, по направляющим

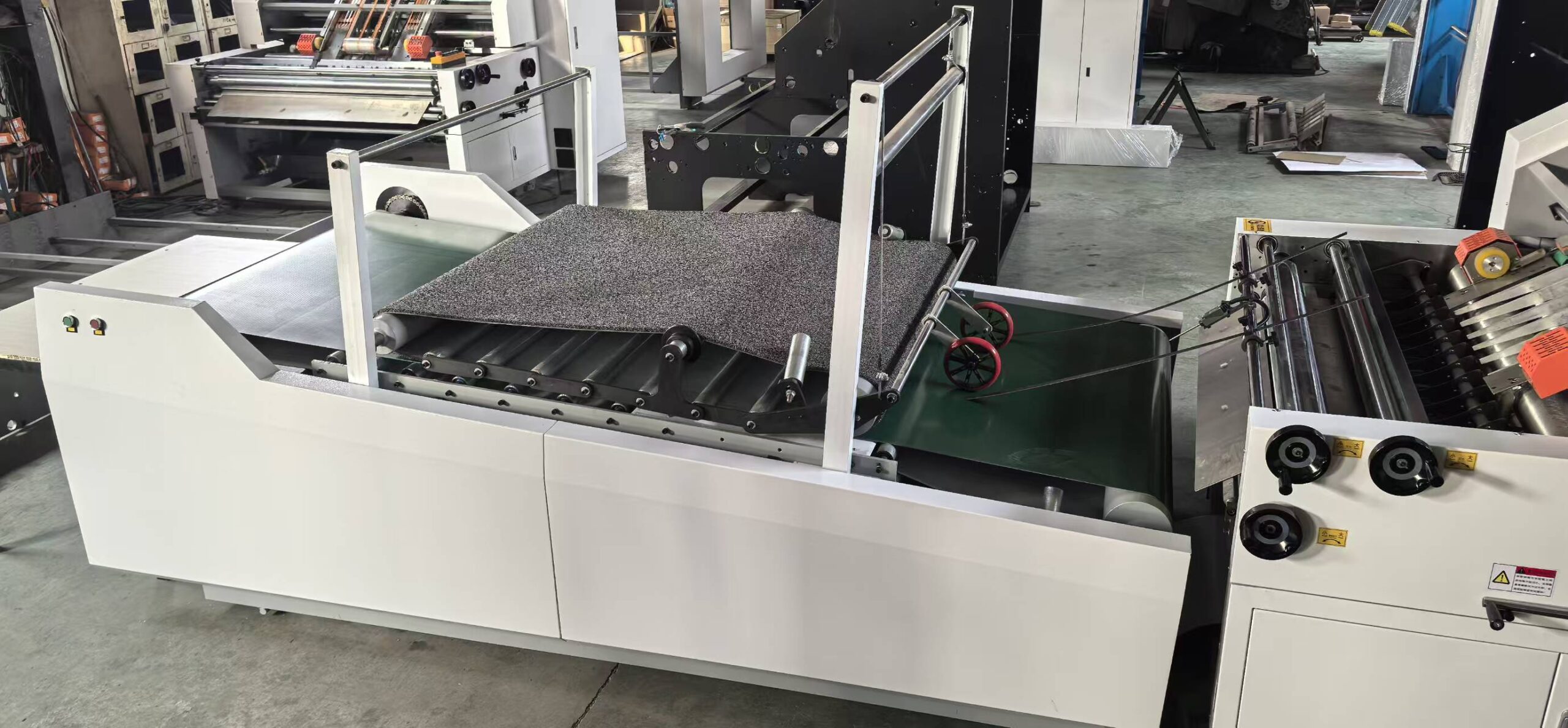

Ручной наклад верхнего листа кашировальной машины GALAXY-1100S

 Система привода клеевых и проводящих валов нижнего листа:

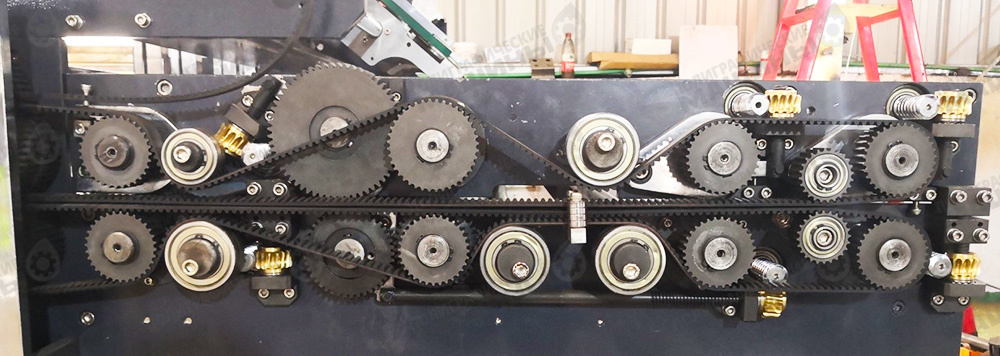

Листопроводящая система приводится в движение высококачественными зубчатыми ремнями.

Это обеспечивает:

• надежность привода, высокую скорость работы,
• легкую доступность для обслуживания, низкий уровень шума.

 Подпружиненные клеевые и обжимающие валы:

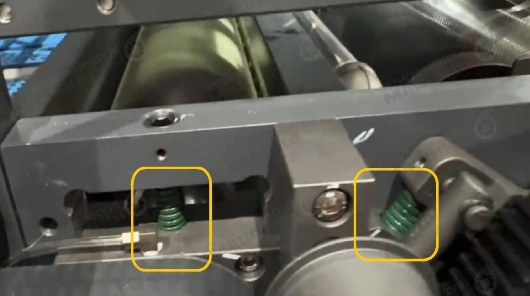

Подпружиненные клеевые и обжимающие валы кашировальной машины GALAXY-1100S предотвращают повреждения при проскоке 2-ного листа

• Предотвращают повреждения при проскоке 2-ного ллиста или замятии или попадании в кашировку посторонних предметов

 Клеенаносящая станция:

• Высоко качественный клеевой вал из нержавеющей стали. Никогда не покроется ржавчиной. Устойчив к любым агрессивным веществам. Толщина нержавейки: 10 мм. Внутренний сердечник, для улучшенной жесткости вала
• Стандартный диаметр клеевого вала : 120 мм. Опция: 160 mm

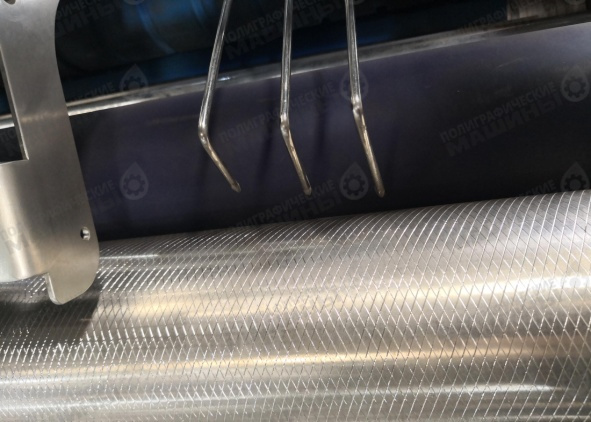

Клеенаносящий вал из нержавеющей стали кашировальной машины GALAXY-1100S прослужит надежно — без ржавчины

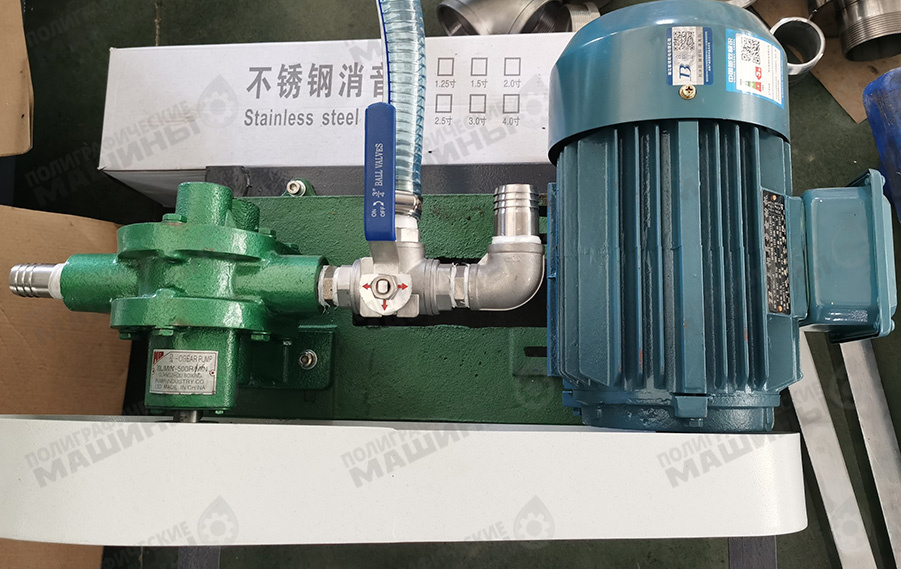

Мощный клеевой насос кашировальной машины GALAXY-1100S

• Точность изготовления и балансировки в паре с дозирующим валом обеспечивают точное дозирование клея и ровное его распределение по всей ширине наката;

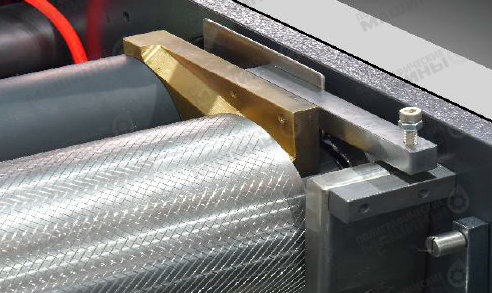

• Специально обработанный медный блок гарантирует, что дозирующий валик, работающий на высокой скорости, не сможет разбрызгивать или переливать клей. Данный блок защищает подшипники от попадания клея и обеспечивает долгий срок их службы.

Латунные блоки защищают клеевую станцию кашировальной машины GALAXY-1100S от протечки

 Станция совмещения верхнего и нижнего листов:

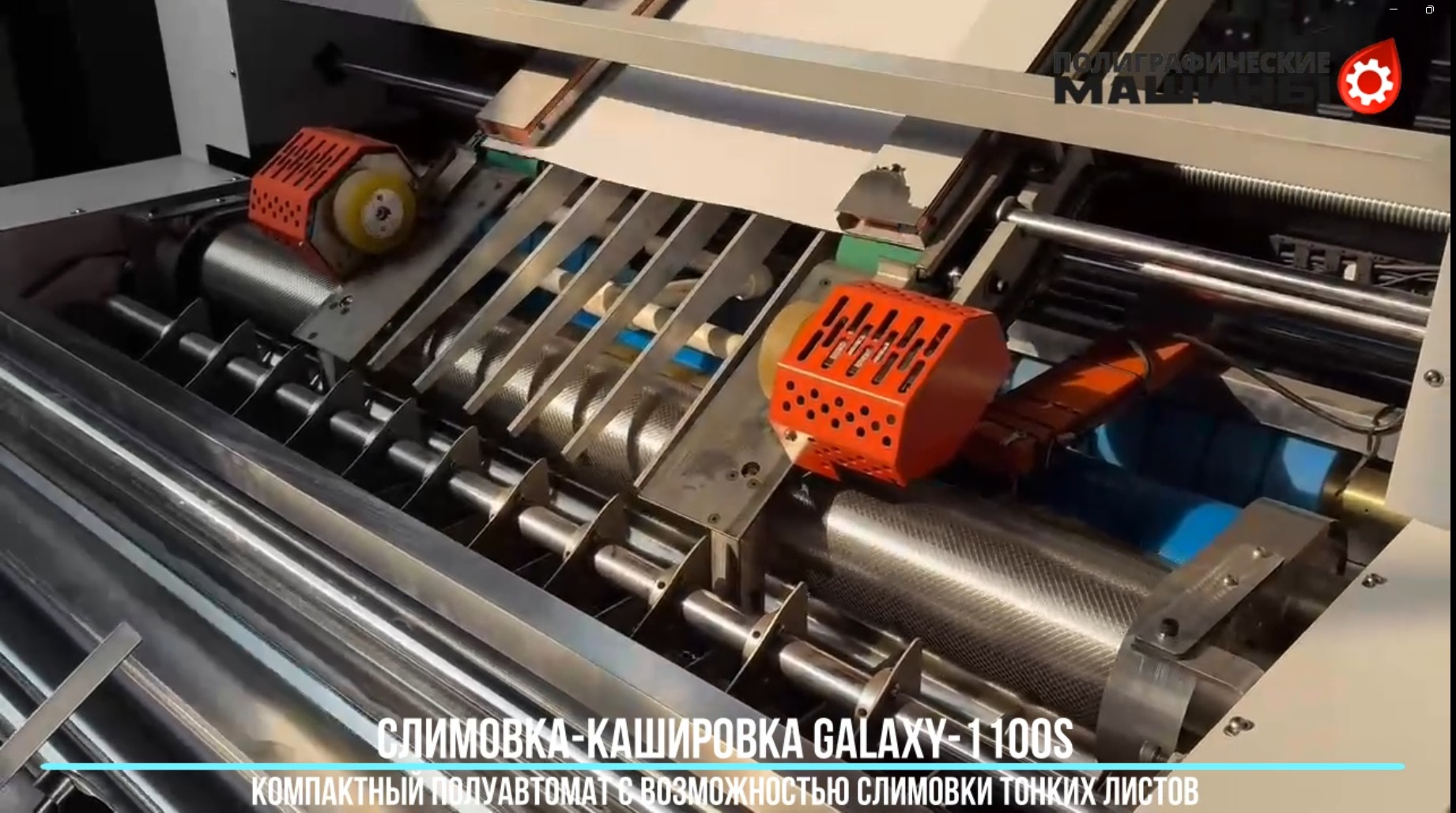

Узел совмещения верхнего и нижнего листа кашировальной машины GALAXY-1100S оснащен сервоприводной приводкой двумя серводвигателями. Сервоприводная приводка обеспечивает точность совмещения при высокой скорости работы машины.

• Приводка верхнего и нижнего листа контролируется группой датчиков.
• Информация от датчиков поступает в ЧПУ, управляющее синхронизацией протяжки обеих листов.

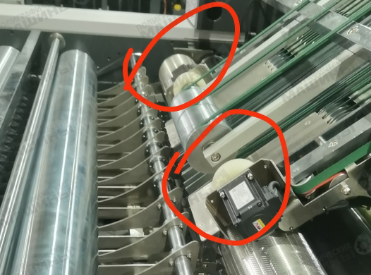

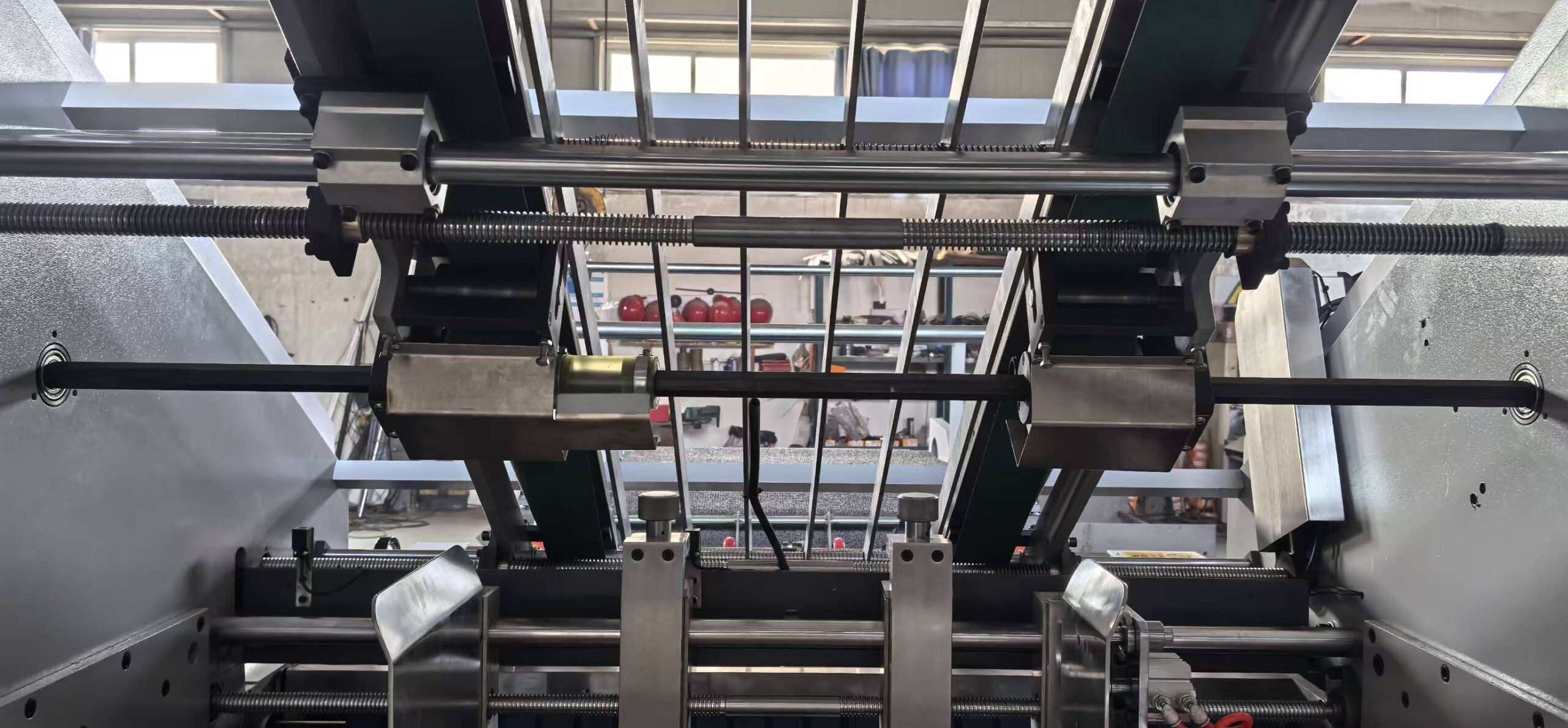

• Боковые серводвигатели верхнего конвейера компенсируют положение верхнего листа так, чтобы он идеально совмещался по передней кромке с нижним до полного его выравнивания.

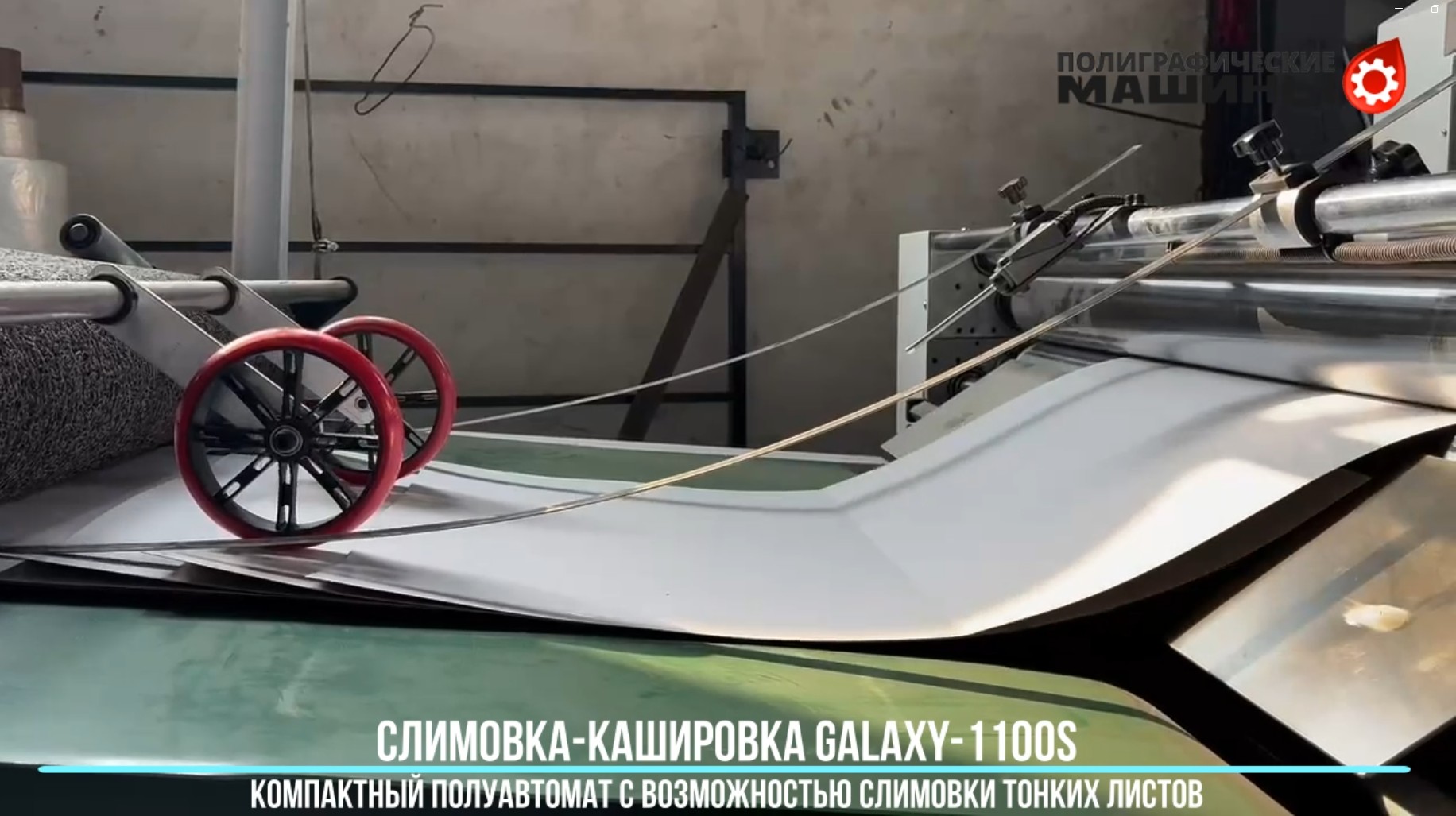

Компактный обжимной конвейер с мягким прижимным ремнем:

Мягкий прижимной ремень верхнего обжимного конвейера обеспечивает плотный но бережный обжим склеенных листов на кашировальной машине GALAXY-1100S

Электрокомпоненты:

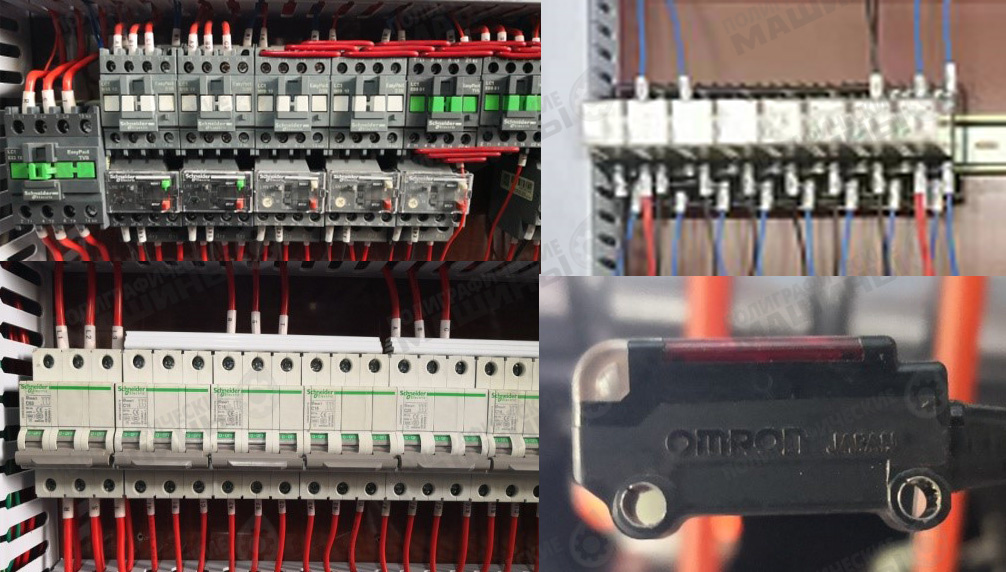

 Реле, датчики, переключатели и кнопки OMRON, Япония. Автоматы, переключатели, коннекторы SCHNEIDER, Франция:
