Бумагорезальная машина GUOWANG GW137F (K-137T)

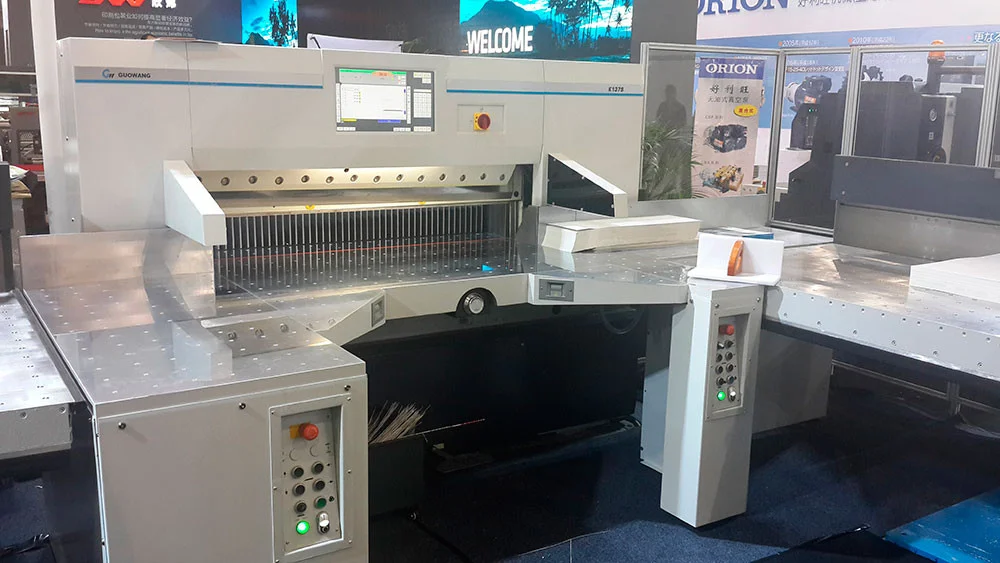

Бумагорезальная машина Guowang GW137F (K-137T)

В России резаки GUOWANG являются «бестселлером» — компания «Полиграфические машины» установила их уже более 70 штук.

1. Краткое описание
2. Видео работы
3. Подробное описание
4. Примеры наших инсталляций
5. Технические характеристики
6. Дополнительно: отличие от версии GUOWANG  GW137P

Краткое описание:

• ширина реза – 1370 мм;
• высота стопы — до 165 мм;
• подходит для офсетных и цифровых типографий;
• скорость реза — до 45 раз/мин;
• она очень надежная — мы ее поставляем уже много лет

Если вам нужна еще более «навороченная» бумагорезальная машина   — рассмотрите: Guowang GW137P.

Видео работы:

Больше видео   бумагорезательных машин GUOWANG (на нашем YouTube-канале)

Подробное описание:

В конструкции машин использованы самые современные технические решения, обеспечивающие высокую точность, скорость и удобство в работе. Движение затла бумагорезальной машины осуществляется по двум направляющим при помощи сервомотора с точностью позиционирования до 0,01 мм. Прижим в резальной машине осуществляется с помощью гидравлического привода, что позволяет плавно регулировать прилагаемое усилие с помощью специальной ручки.

Итальянская гидравлика

Рабочий стол имеет полное хромированное покрытие. Система воздушной подушки производства Япония.

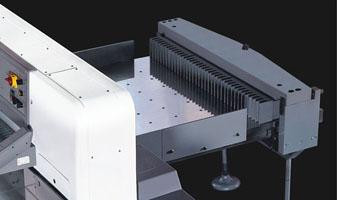

Цельный хромированный рабочий стол без прорези с воздушной подушкой. Двойные направляющие хода затла по краям.

Управляющий компьютер с цветным 10,4-дюймовым монитором производства Япония. Компьютер оснащен функциями самодиагностики, функцией программирования на 10000 шагов, функцией памяти работ.

Цветной монитор Guowang

Динамический регулятор перемещения затла. Скорость перемещения затла до 267 мм/сек. Точность реза – 0,01 мм.

Программируемое давление прижима

Используются червячные замедлители для мягкого хода ножа. В конструкции затла используются высокоточные шариковые подшипники японского производства, что позволяет бумагорезальной машине стабильно работать в течение всего жизненного цикла с высокой точностью реза. Кроме того затл перемещается по 2-м направляющим расположенным по краям рабочего стола. Что обеспечивает машине высокую точность и устойчивость к перекосу от удара стопы бумаги при сталкивании ее оператором.

Зеркальный стол

Рабочий стол – цельный и не содержит серединного паза, что исключает возможность попадания в него пыли и бумажных обрезков. Машина оснащена функцией опускания ноже- держащей балки при необходимости смены ножа, чтобы сделать работу оператора максимально удобной и безопасной.

Для безопасности работы оператора служат: функция внутренней блокировки хода ножа при экстренной ситуации, удобное устройство быстрой смены ножа, датчик возврата ножа в верхнее положение, устройство механической безопасности реза по принципу «срезной болт», кнопки реза по принципу занятости обеих рук, ИК барьер безопасности, блокировка двигателя при перегрузке на резе.

Срывной болт GUOWANG с мелким шагом резьбы для стабильной затяжки гайки и точной регулировки усилия затягивания. При работе гайка меньше разбалтывается и реже нуждается в затяжке.

В машине используются Японские электрические комплектующие и Японские подшипники. Гидравлика и гидравлические компоненты производства Италия.

Гидравлическая муфта

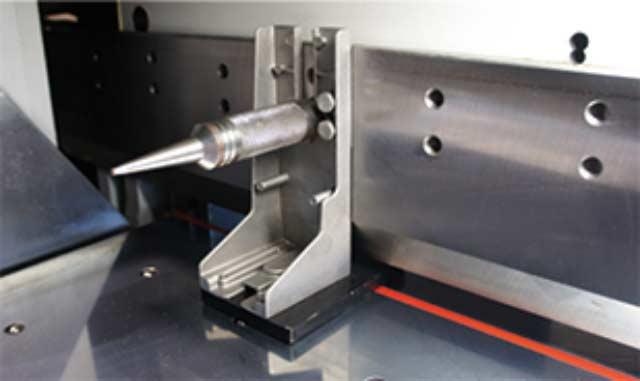

 Калибры смены ножа


Стандартная комплектация машины:

• Цельный рабочий стол без прорези, двойные направляющие хода затла;
• Хромированное покрытие основного рабочего и боковых столов, воздушная подушка;
• Полноразмерные хромированные боковые столы с воздушной подушкой ;
• Импортная шариковая муфта привода затла;
• Механизм быстрой смены ножа;
• Механизм возврата ножа в исходное положение при блокировке, защита от перегрузки;
• ИК барьер безопасности;
• Кнопки привода реза по принципу занятости обеих рук;
• Механизм быстрой смены марзана;
• Защита основного двигателя от перегрузок;
• Система централизованной смазки;
• Японские  подшипники;
• Программный контроллер;
• Итальянская гидравлика;
• Электронные компоненты MITSUBISHI (Япония) и LG (Корея);
• Японский сервомотор (CE стандарт);
• Точность реза 0,01 мм;
• 10,4 дюмовый цветной монитор управления с программированием на 10000 шагов;
• 2 ножа из HSS стали в комплекте;
• Подсветка рабочего стола и световая линия реза;
• Ящичек с инструментами и документация на русском языке;
• Возможность программирования на ходу;
• Функция автоматического запоминания сделанных резов;
• Автоматическая регулировка измерений через программный контроллер;
• Автоматическая регулировка индивидуальных шагов;
• Автоматическое ускорение и замедление хода затла при установке размеров и автоматическом выталкивании бумаги.
• Соответствие нормам CE (EN 1010)

Электронные комплектующие используемые в машине: Omron, Siemens, Schneder (Германия), Mitsubishi, Panasonic (Япония) и LG (Корея).

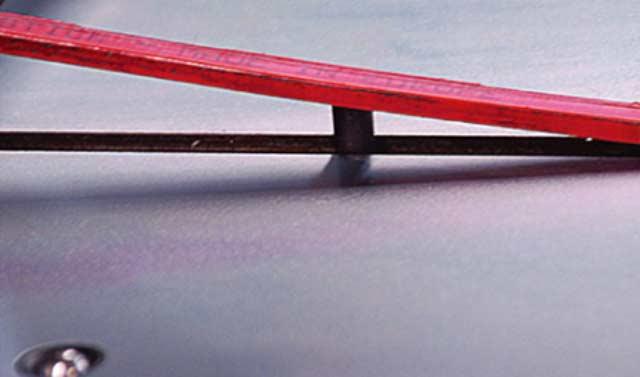

Механизм быстрой смены марзана

Качественно выполненная колотушка

Подытожим основные преимущества:

• Машина предназначена для использования в производстве с интенсивным выпуском мало и среднетиражной полиграфической продукции
• Машина имеет возможность создания и сохранения программ для реза повторных работ
• Машина имеет энергосберегающий фактор – всего 3,00 / 4,00 КВт!
• Замена ножа с рабочего места оператора
• Механическая блокировка ножа от случайного реза;
• Возможность немедленной остановки и возврата механизма ножа в нулевое положение;
• Выбор между ручным и автоматическим режимами работы
• Компьютер с дисплеем на 10000 шагов – цветной монитор 10,4”,  USB-2 порт!;
• Опционально: CIP 4!
• Защитный ИК барьер
• пенал под ножи
• Воздушные столы

• Большие Боковые столы с системой воздушной подушки;
• Подсветка линии реза;
• МОЩНАЯ СТАНИНА – обеспечит работу машины на долгие годы;
• Высота стопы на 10 мм выше чем у немецких аналогов – увеличивает производительность
• Удобство пользования за счет продуманного рабочего стола.
• Машина оснащена системой двойных направляющих хода затла на краях рабочего стола, что является гарантией точности и устойчивости затла к перекосам при ударе стопы бумаги о затл.

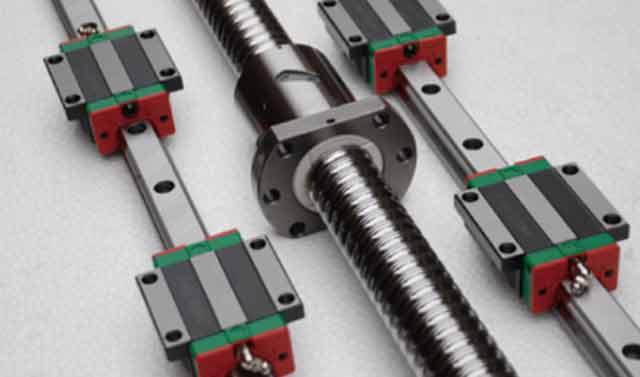

Направляющие затла

• Машина изготовлена из высококачественного чугуна и стали от крупнейшего поставщика – BAOSTEEL.
• Цветной монитор управления Японского производства величиной 10,4 дюйма!

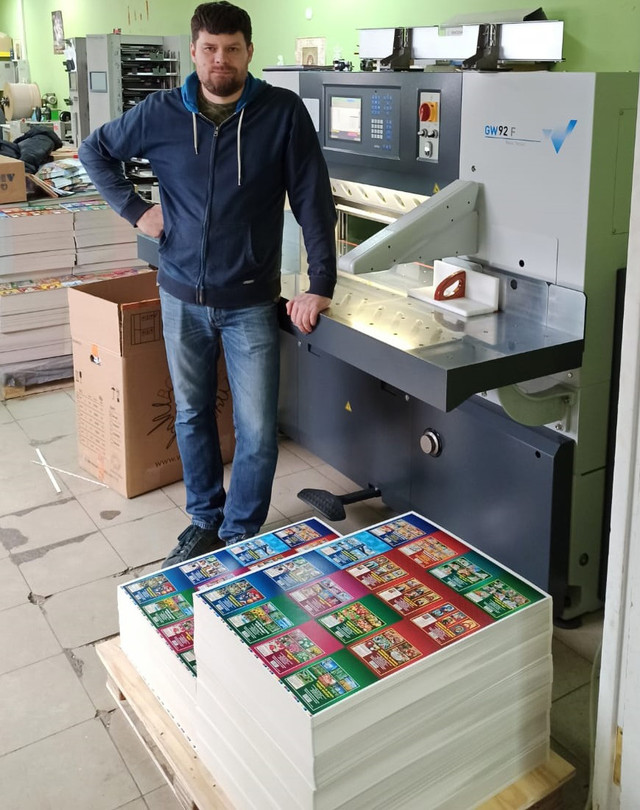

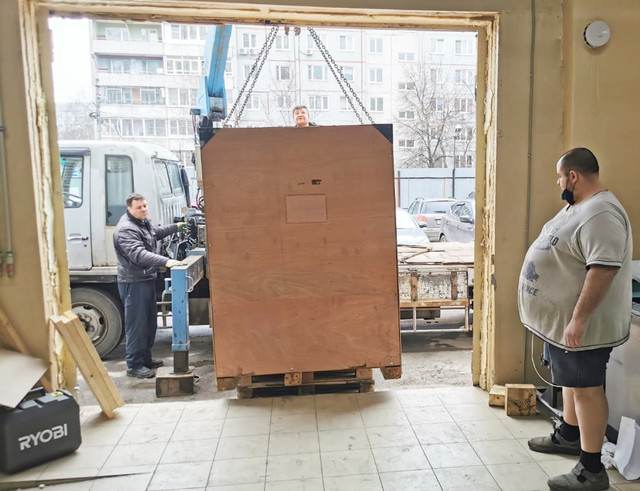

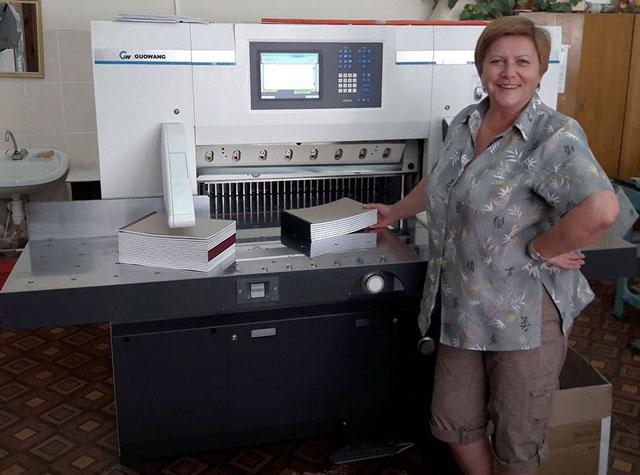

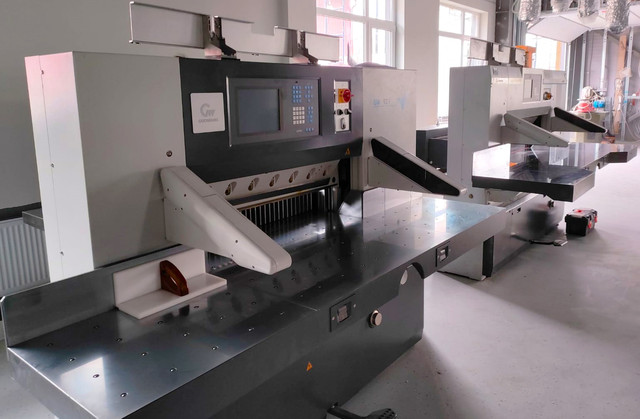

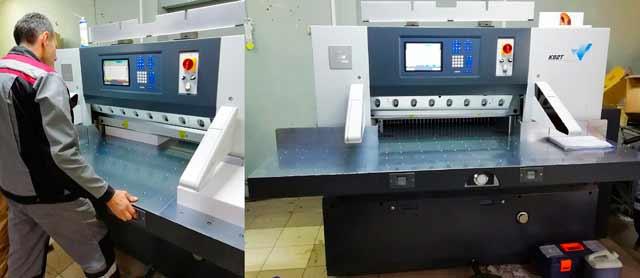

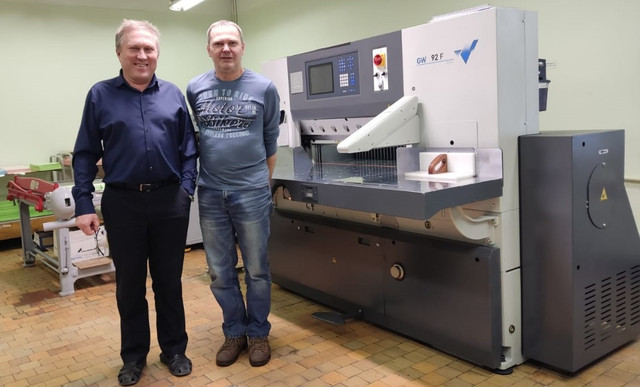

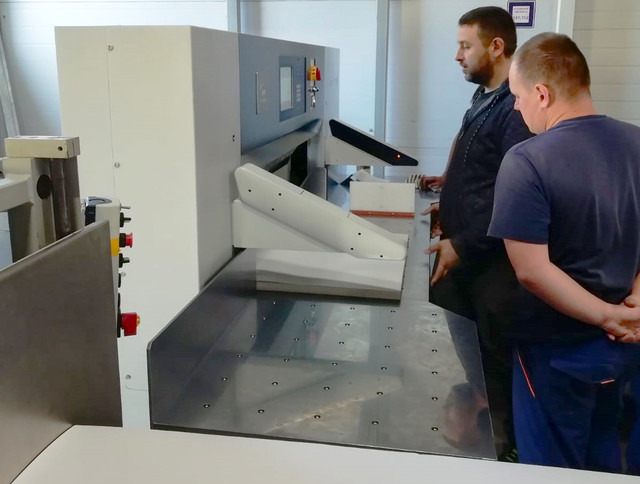

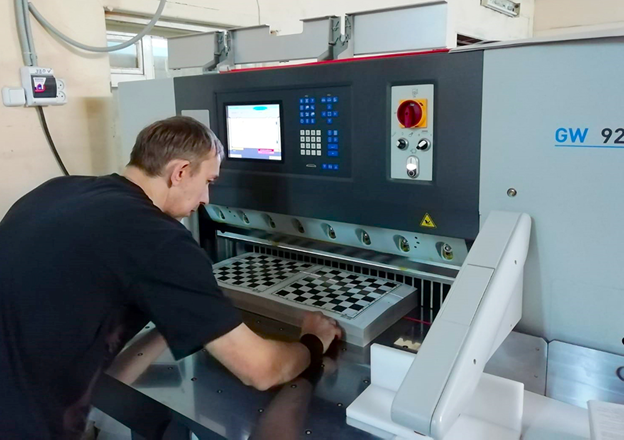

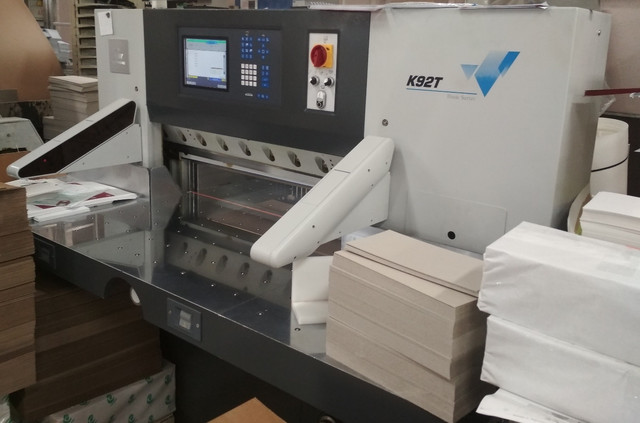

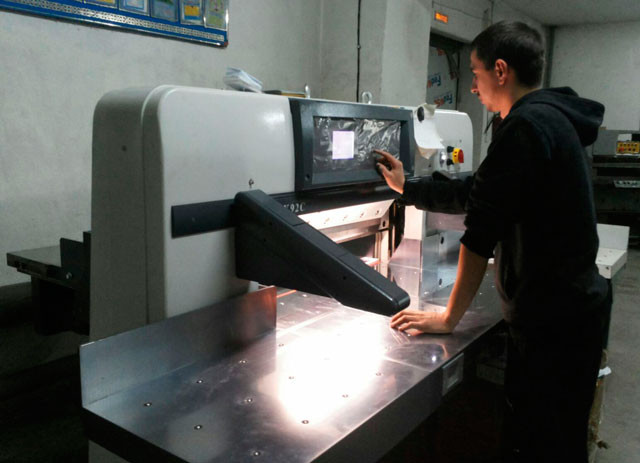

Примеры наших инсталляций:

         РЕЗАК GUOWANG GW137F ПОД РЕЗКУ КАРТОНА В НИЖНЕМ НОВГОРОДЕ

РЕЗАК GUOWANG «СКУШАЛ» WOHLENBERG В ONEBOOK, МОСКВА

РЕЗАК GUOWANG GW92F В ЕЩЕ ОДНОМ СИБИРСКОМ ГОРОДЕ: НОВОСИБИРСК

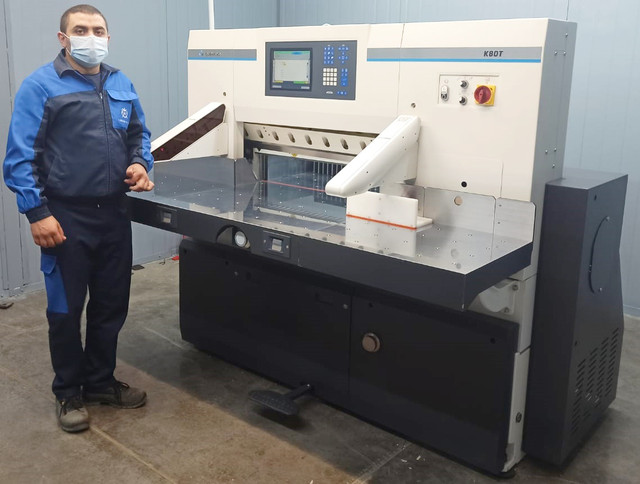

           ДЕЛО – ТАБАК? РЕЖЕМ АКЦИЗЫ 20Х44 ММ НА GUOWANG K80T В АРМЕНИИ

           АРМЯНСКИЙ ТВИКС. ДВА РЕЗАКА GUOWANG – НА ДВУХ АРМЯНСКИХ ТАБАЧНЫХ ФАБРИКАХ

           РЕЗАЛЬНЫЙ КОМПЛЕКС GUOWANG GW115F В СТОЛИЦЕ КУБАНИ

           ГИЛЬОТИНА GUOWANG GW115F ДЛЯ БУМАЖНИКОВ ПО РЕКОМЕНДАЦИИ

           РЕЗАК GUOWANG GW92F В БАРНАУЛЕ – СИБИРЯКИ ЦЕНЯТ

           РЕЗАК GUOWANG GW-92F – «ХОД КОНЕМ» В МУРОМЕ

   РАЗ, ДВА, ТРИ — GUOWANG K92T УСТАНОВЛЕН «ПОД ЕЛОЧКУ» В ИВАНОВО!

            ПЕРМЬ ВЫБИРАЕТ РЕЗАКИ GUOWANG

          РЕЗАК GUOWANG K92T С ЛИФТОМ В СЕРПУХОВЕ

            РЕЗАК GUOWANG K92T — СРАВНИМ С ЛУЧШИМИ ЕВРОПЕЙСКИМИ БРЕНДАМИ

           6-Й РЕЗАК GUOWANG В МИНСКЕ, 10-Й В БЕЛАРУСИ

           РЕЗАК GUOWANG K92T УСТАНОВЛЕН В ПИТЕРЕ ПО РЕКОМЕНДАЦИИ

            DIGITAL IS… — РЕЗАТЬ ВИЗИТКИ НА GUOWANG K80T В КАЗАНИ!

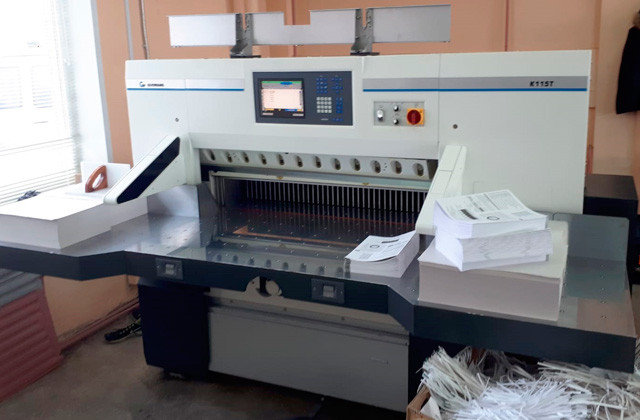

2-Й РЕЗАК GUOWANG K115T В АВГУСТЕ. ТЕПЕРЬ — В КАЛИНИНГРАДЕ

       РЕЗАК GUOWANG ОДИН ИЗ ЛУЧШИХ ПРОДУКТОВ ООО «ПОЛИГРАФИЧЕСКИЕ МАШИНЫ»

     115Й РЕЗАК GUOWANG ПОД ЯРОСЛАВЛЕМ

        ГИЛЬОТИНА GUOWANG K92T В ЦЕХУ ПОДГОТОВКИ БУМАГИ ТИПОГРАФИИ В Г. БЕЛГОРОД

          РЕЗАК GUOWANG «ПОД ЕЛОЧКУ» В КУРСК

         НОВЕЙШАЯ МОДЕЛЬ БУМАГОРЕЗАЛЬНЫХ МАШИН GUOWANG В «МИЧУРИНСКИЙ ЗАВОД»

           БУМАГОРЕЗАТЕЛЬНАЯ МАШИНА GUOWANG MASTERCUT 92CDE В СЛОНИМСКОЙ ТИПОГРАФИИ

         БЛАНКИ ЕГ (ЦТ) ТЕПЕРЬ ПОДРЕЗАЮТ НА Guowang K-80T

          РОСТОВ: ЗДРАВСТВУЙ, GUOWANG 115! ДО СВИДАНИЯ, MAXIMA 115!

         ПОДЕРЖАННАЯ PERFECTA? – НЕТ, ЛУЧШЕ НОВЫЙ GUOWANG!

         БУМАГОРЕЗКА GUOWANG K92T С ВЫСТАВКИ ПОЕХАЛА В ЧЕЛЯБИНСК

        НОВОГОДНИЙ РЕЗАК GUOWANG GW92F(K92T) В КРАСНОДАРЕ

       РЕЗАК GUOWANG GW92F В ИЖЕВСКЕ

         GUOWANG 115 «ОТЖАЛ» ЛИФТ И ДЖОГГЕР У SCHNEIDER SENATOR В МОСКВЕ

          В ШЫМКЕНТЕ, КАЗАХСТАН РЕЖУТ ЕЩЕ БЫСТРЕЙ НА GUOWANG GW92F

          GUOWANG K92T НА ЗАМЕНУ POLAR 80 SE!

           «ВОТ ТАК ДОЛЖНА РАБОТАТЬ БУМАГОРЕЗАЛЬНАЯ МАШИНА!» — ОТЗЫВ О GUOWANG GW92F ИЗ ТУЛЫ

          «ОН НАСТОЯЩИЙ!»  ВТОРОЙ РЕЗАК GUOWANG GW92F В ТУЛЕ УЖЕ ЧЕРЕЗ НЕДЕЛЮ ПОСЛЕ ПЕРВОГО

          ТРЕТИЙ РЕЗАК GUOWANG В КРАСНОДАРЕ

          РЕЗАК GUOWANG GW80F ЗАМЕНИЛ ОЧЕРЕДНУЮ «MAXIMA MS-80» В ПЕРМСКОМ КРАЕ

          На ONEBOOK УЖЕ ДВА GUOWANG GW92F

         НЕМЕЦКАЯ ФАБРИКА ВЫБИРАЕТ GUOWANG GW115F ДЛЯ РЕЗКИ КАРТОНА

        ДЕВУШКИ ОСВОИЛИ РЕЗАК GUOWANG GW 92F В ПЕНЗЕ

         РЕЗАК GUOWANG GW115F С БОЛЬШИМИ БОКОВЫМИ СТОЛАМИ И КАРБИДНЫМ НОЖОМ В МОСКВЕ

       3-ИЙ РЕЗАК GUOWANG В КАЗАНИ, 2-ОЙ НА ОДНОЙ И ТОЙ ЖЕ ТИПОГРАФИИ

       ВТОРОЙ РЕЗАК GUOWANG GW92F В ИЖЕВСКЕ

      РЕЗАКИ GUOWANG GW92F + GW115F УСТАНОВЛЕНЫ В РОСТОВЕ-НА-ДОНУ

Наши рекомендации:

 — если вы сомневаетесь, что брать —   немецкую б/у  машину (Polar/Perfecta /Wohlenberg) или новую Guowang — однозначно выбирайте Guowang. Цена приблизительно та же, а взамен вы получите стабильно работающее оборудование без необходимости замены изношенных частей;

 — если вы рассматриваете другие новые китайские машины подобных характеристик, то на текущий момент аналогов Guowang по качеству нет.  Мы постоянно посещаем выставки в Китае и Европе,  а также получаем обратную связь от наших покупателей

 — если вы склоняетесь к  новой немецкой машине, то она будет дороже в полтора раза, а качество вы получите такое же (иногда даже в немецких машинах хуже работает электроника за счет ее сложности и «чувствительности»)

Технические характеристики:

Дополнительно: отличие от версии GUOWANG  GW137P
