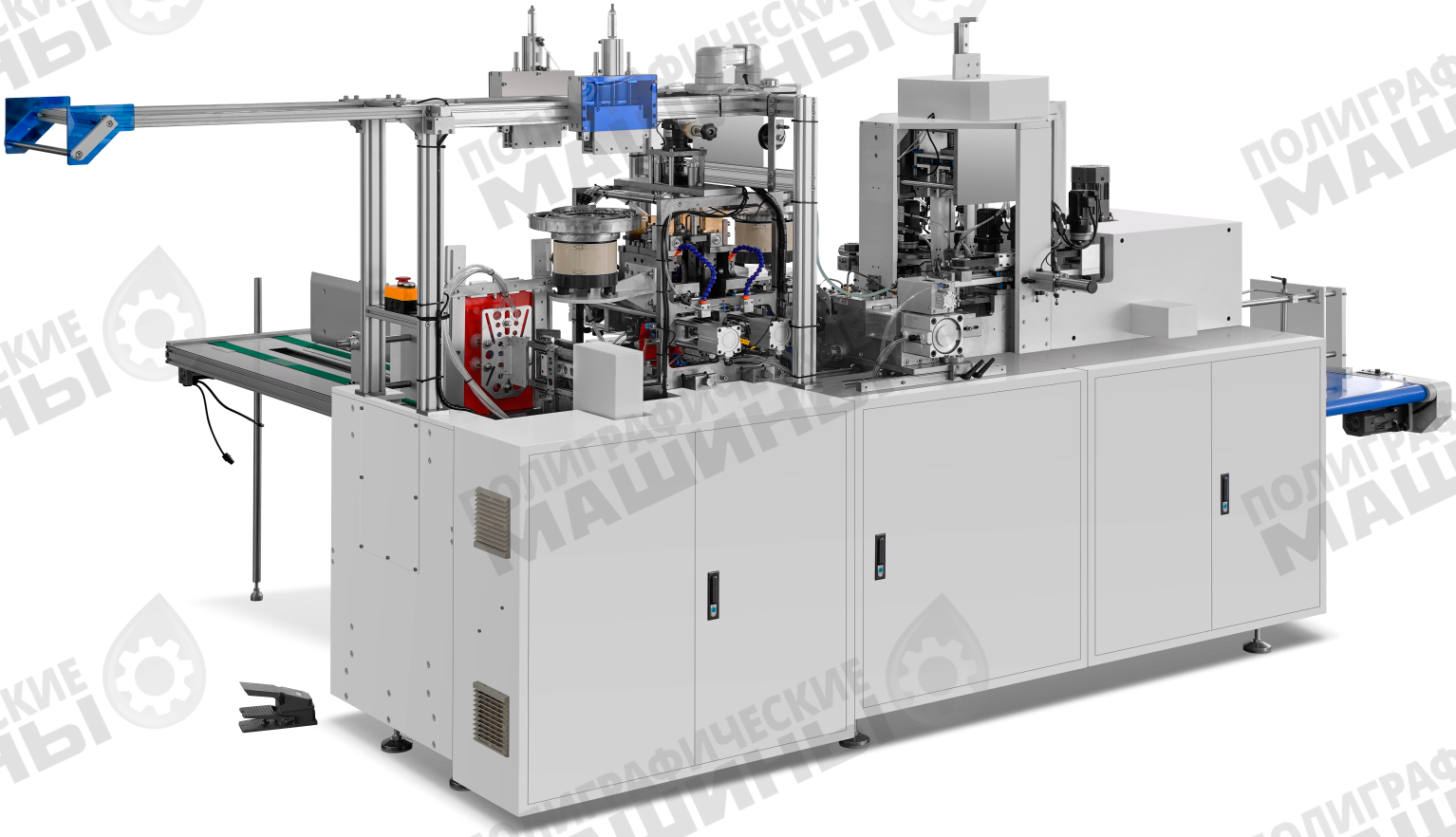

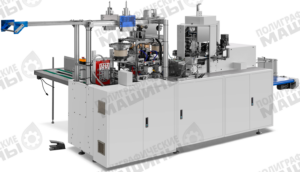

Машина для вставки веревочных ручек в бумажные пакеты BagHANDLE-450E

Машина для вставки веревочных ручек в бумажные пакеты BagHANDLE-450E

Образцы вставки веревочных ручек с люверсом:

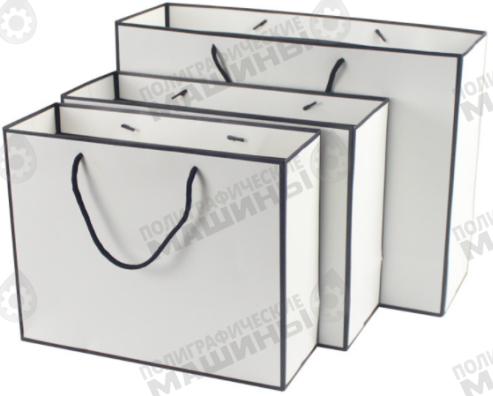

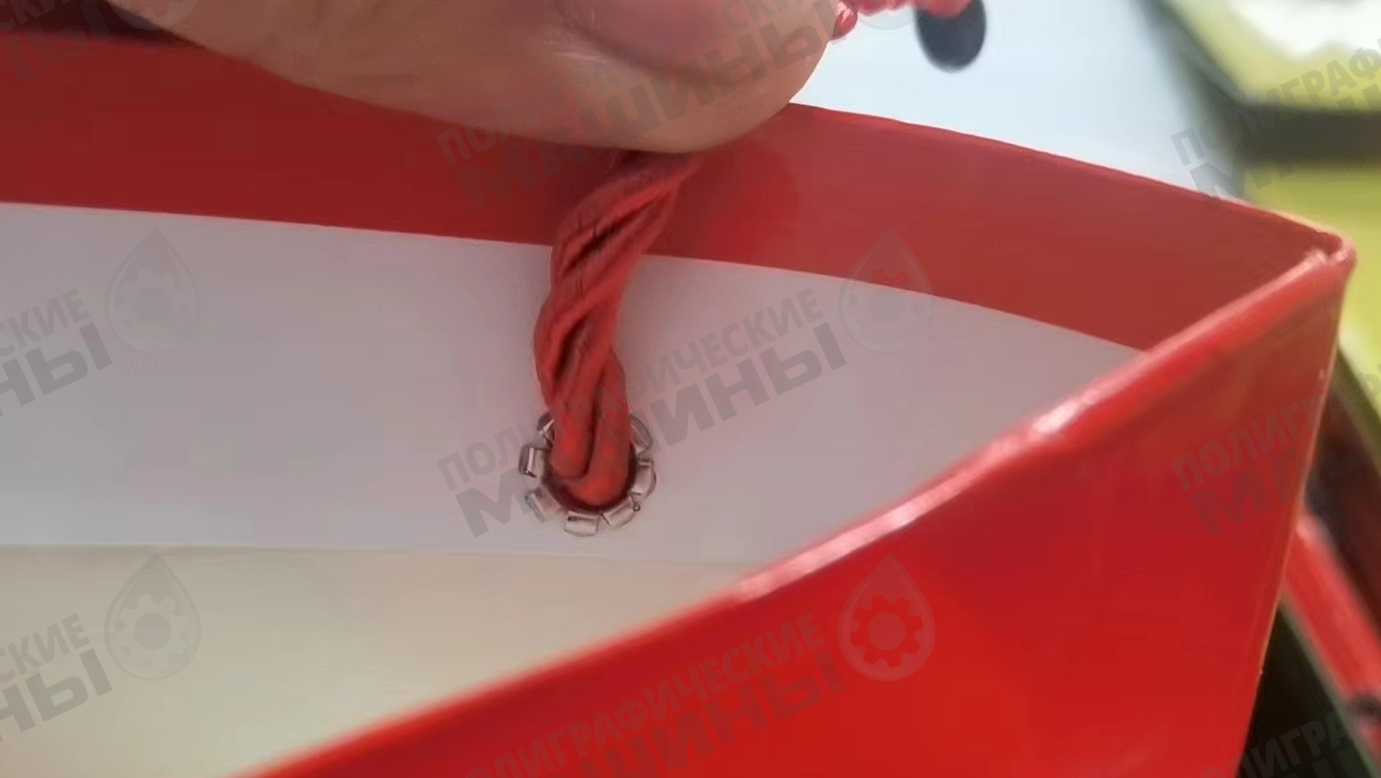

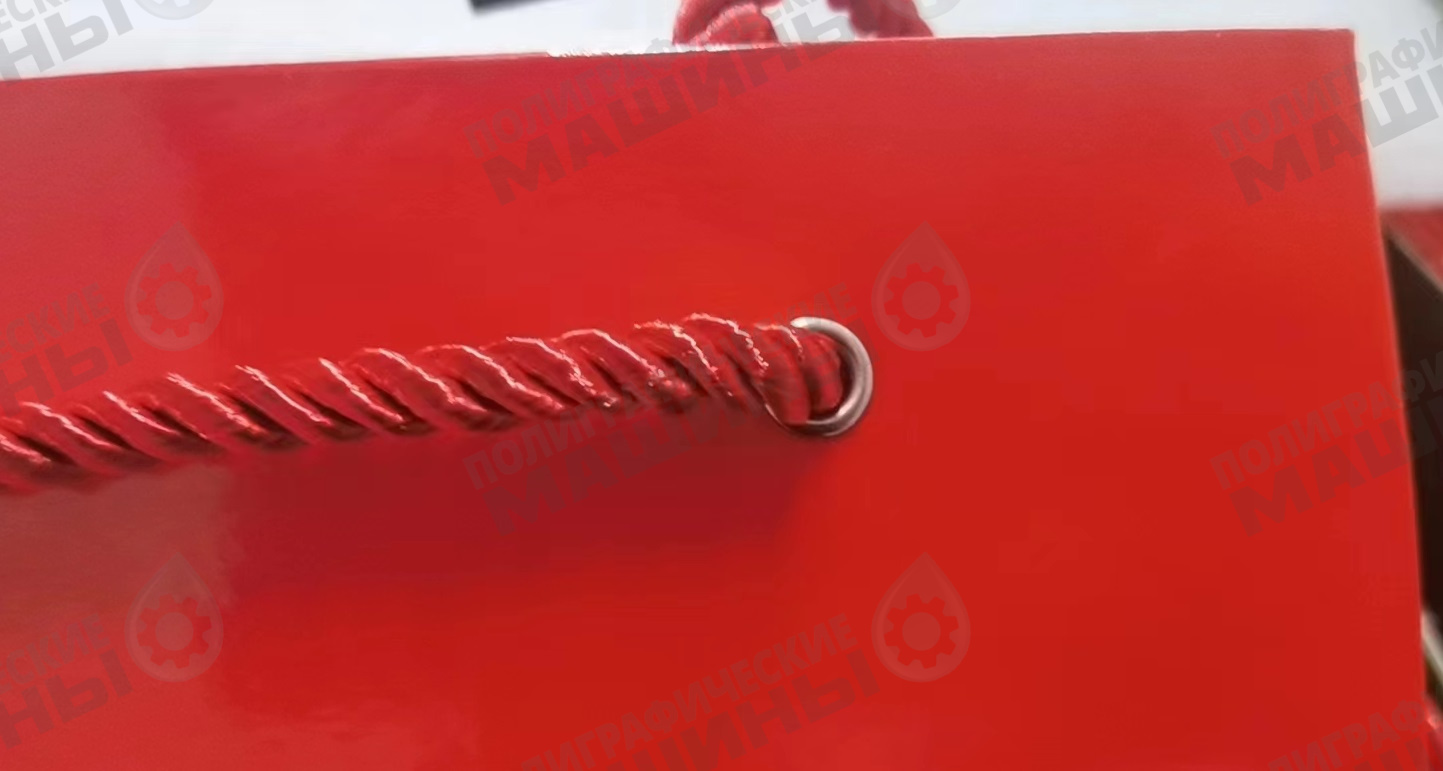

Образец работы BagHANDLE-450: отверстия в бумажном пакете со вставленным люверсом и веревочной ручкой

Линия предназначена для полного цикла вставки веревочных ручек в бумажные пакеты.

BagHANDLE-450E выполняет в одном цикле следующие операции:

• Пробивка отверстий под ручки;
• Вставка люверсов в отверстия – для усиления пакета;
• Нарезка веревки нужной длины;
• Установка на концы веревки пластиковых наконечников – распоров-фиксаторов веревки;
• Вставка веревки в отверстия бумажного пакета и протяжка.

Самонаклад позволяет подавать пакеты в машину в режиме Нон-стоп. Система управления оснащена сервоприводами на каждую операцию и позволяет контролировать весь цикл работы машины в автоматическом режиме, оснащена автоматическим счетчиком готовых пакетов, аварийной индикацией и другими контрольными функциями.

Места пробивки отверстий могут быть настроены в зависимости от размера и конструкции бумажного пакета.

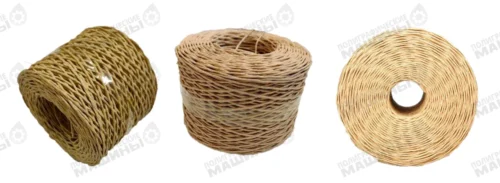

BagHANDLE-450E позволяет использовать для работы различные типы веревок: 3-жильные, хлопковые, эластичные, ленточные т. д.

После вставки в пакет – длина ручек может быть отрегулирована путем завязки узелков вручную.

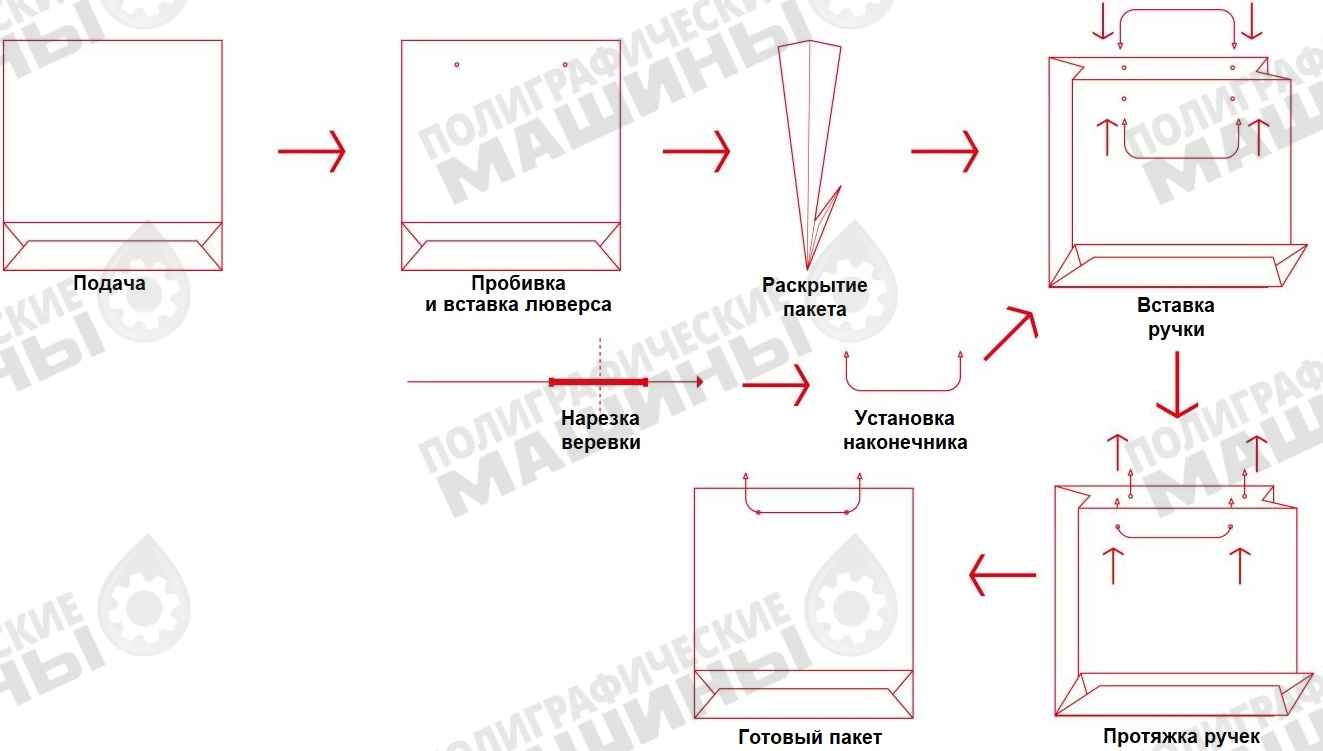

Схема работы:

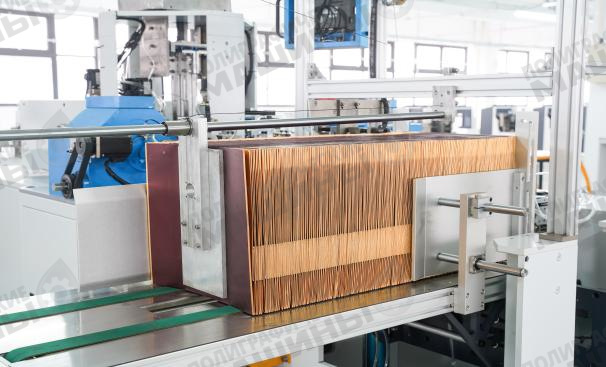

Самонаклад:

Подающий конвейер самонаклада позволяет догружать пакеты на ходу машины в режиме Нон-стоп

Вакуумный манипулятор:

Рука вакуумного манипулятора хватает пакеты по одному из стопки самонаклада и передает его на транспортировочный конвейер рабочего модуля машины

Рабочий конвейер:

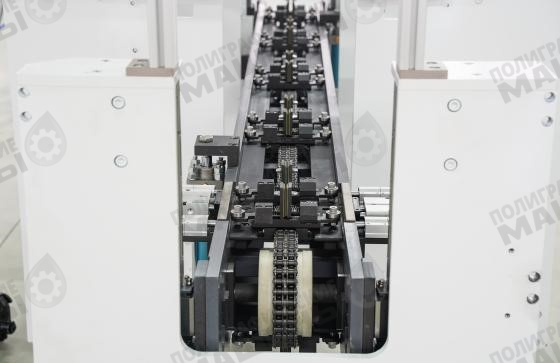

Рабочий конвейер перемещает пакет между станциями обработки. Конвейер оснащен цепным приводом

Станция пробивки отверстий и вставки люверсов:

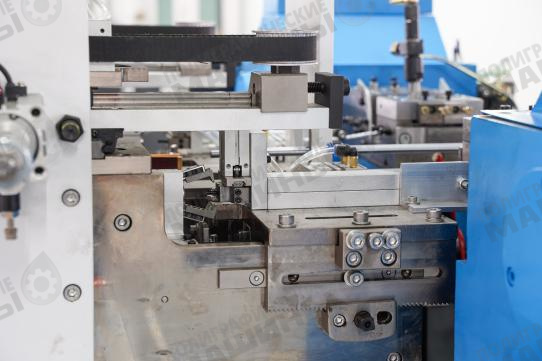

Бумажный пакет поступает в секцию пробивки и вставки люверса. Индукционный датчик определяет позицию пакета и запускает цикл пробивки и вставки люверса. Для выполнения этой операции используется привод пневмоцилиндром.

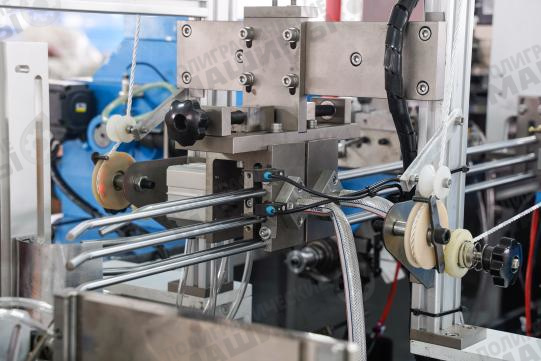

Установка наконечника-распорки на ведущий конец веревки:

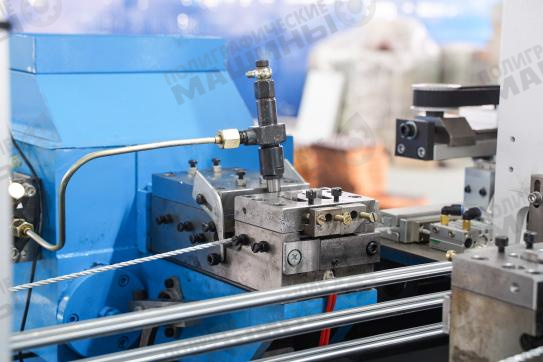

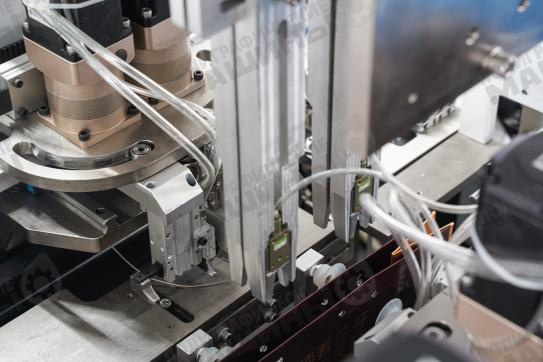

Специальная форма вырубает и оборачивает конец веревки в пластиковый наконечник с раскрывающимся лепестком-распоркой. Наконечник вырубается из пластиковой ленты и формуется под температурой.  Распорка раскрывается внутри пакета после вставки веревки и хорошо удерживает ручку внутри.

Протяжка и нарезка веревки:

После установки ведущего наконечника веревка протягивается на заданную длину и отрезается. После этого формируется наконечник для хвостового конца веревки. Дальше готовая ручка передается на модуль вставки.

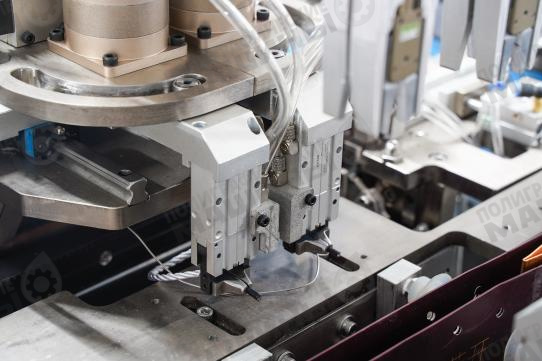

Модуль вставки веревки:

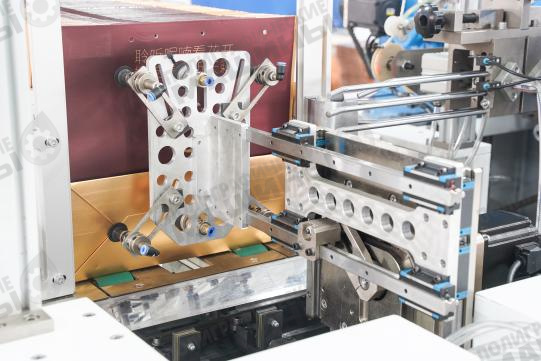

Веревка удерживается за наконечники и вставляется в отверстия бумажного пакета посредством пневмоцилиндров.

Протяжка веревочной ручки внутрь пакета:

Специальные захваты берет вставленные наконечники внутри пакета и протягивает их вверх в натяжку. Лепесток распорки наконечника раскрывается и уже не позволяет веревке выйти из отверстия. Таким образом завершается цикл вставки веревочной ручки.

Система управления сервоприводами:

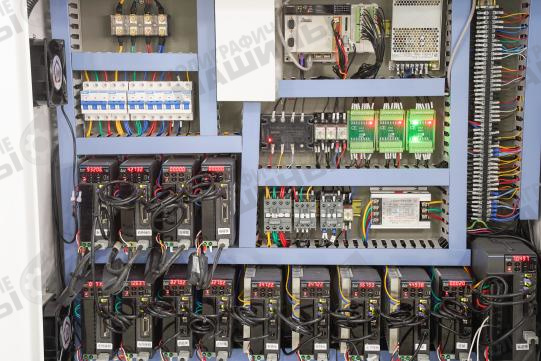

Целый шкаф сервоприводов – всего 12 штук — отвечает за работу каждого мотора на всех станциях BagHANDLE-450E

Комплектующие:

Технические характеристики:

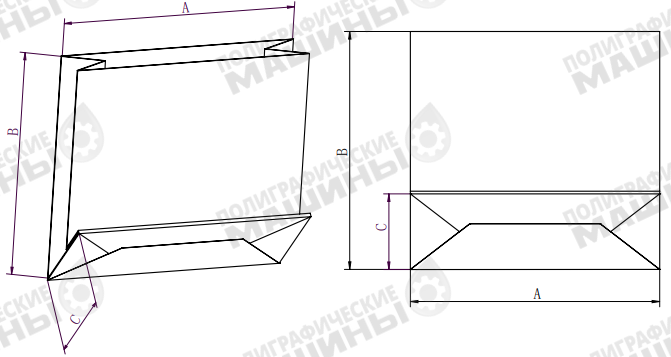

A: Ширина пакета    B: Длина пакета    C: Ширина дна пакета
