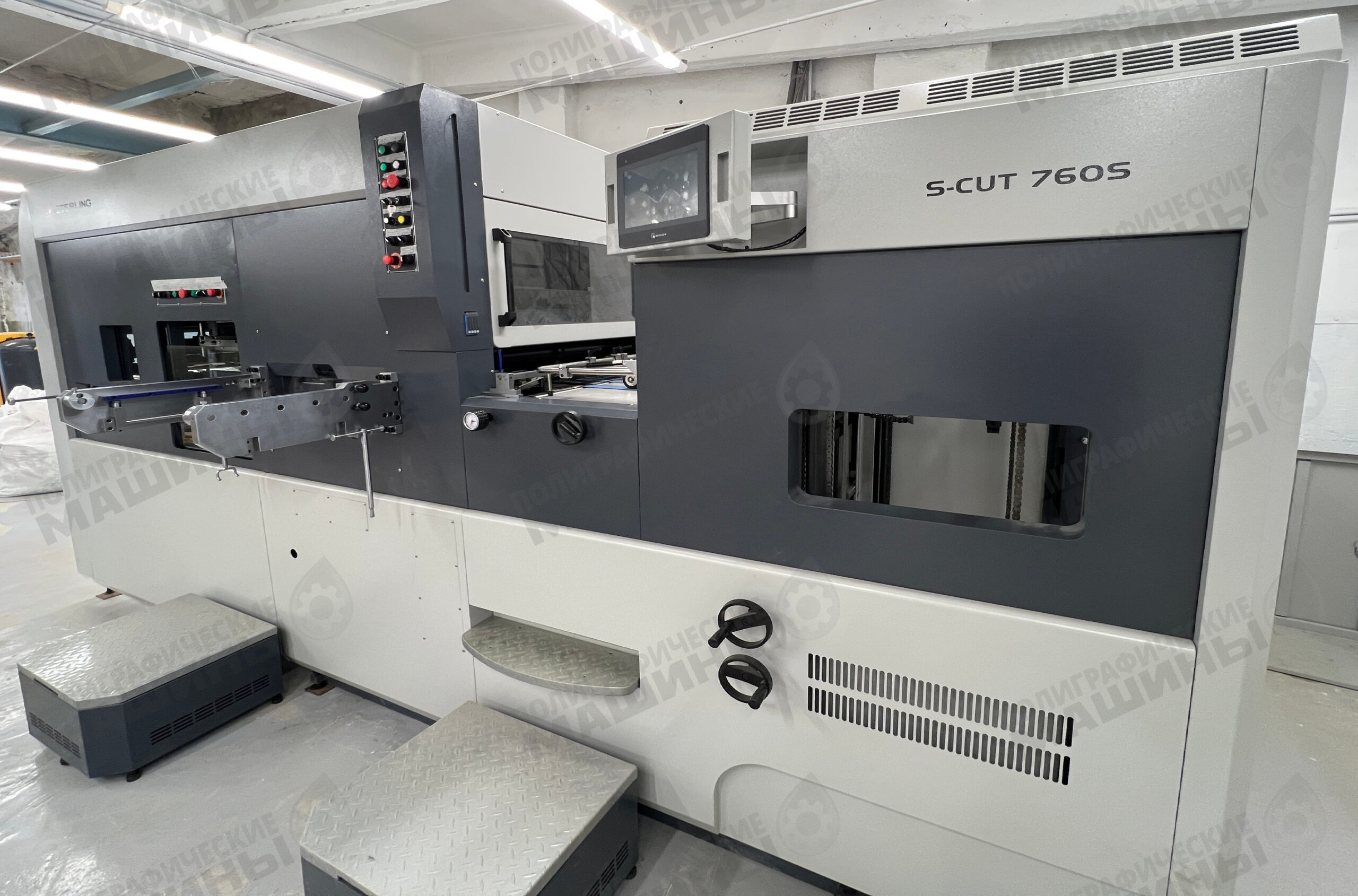

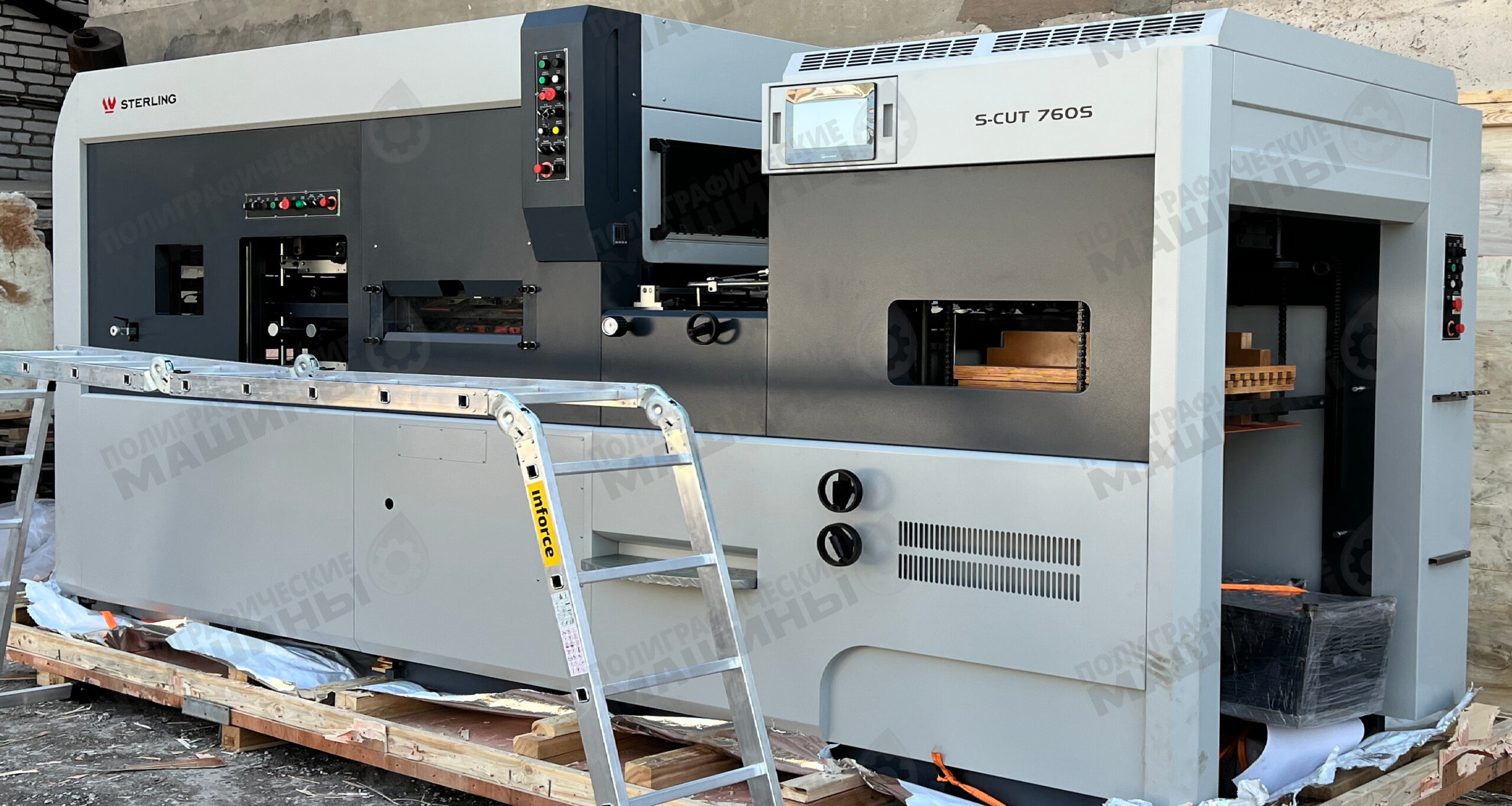

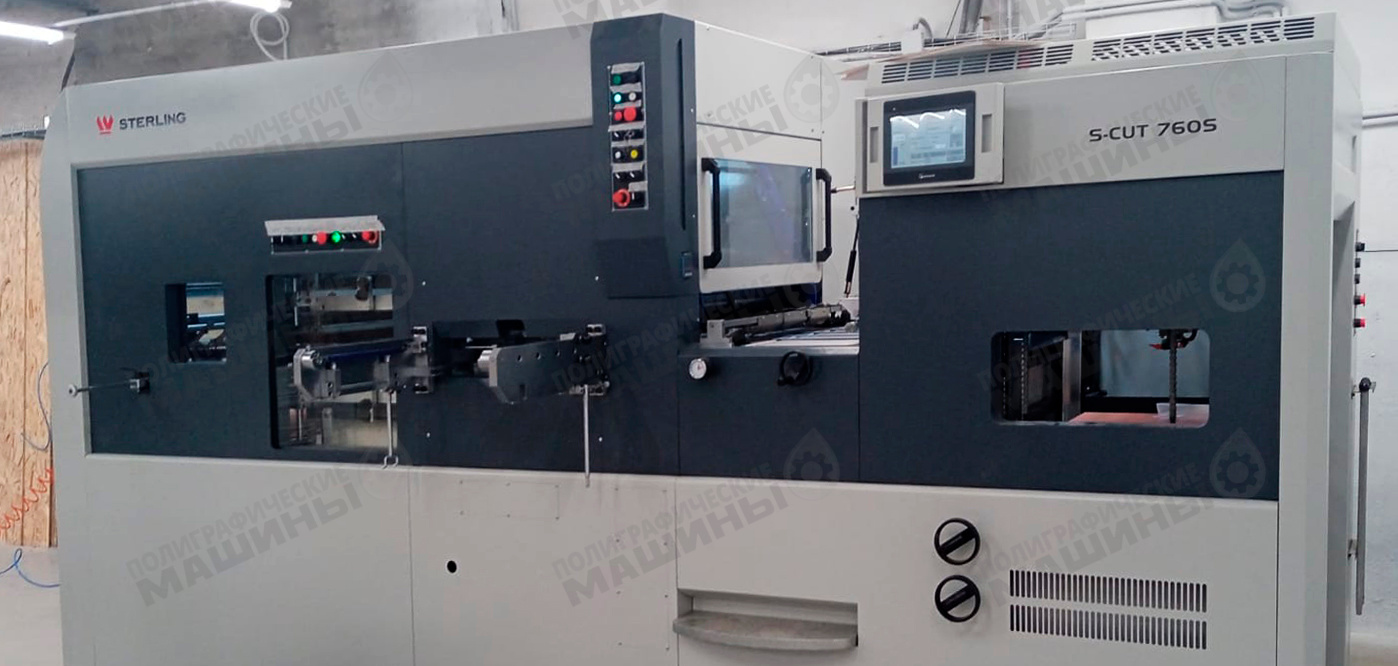

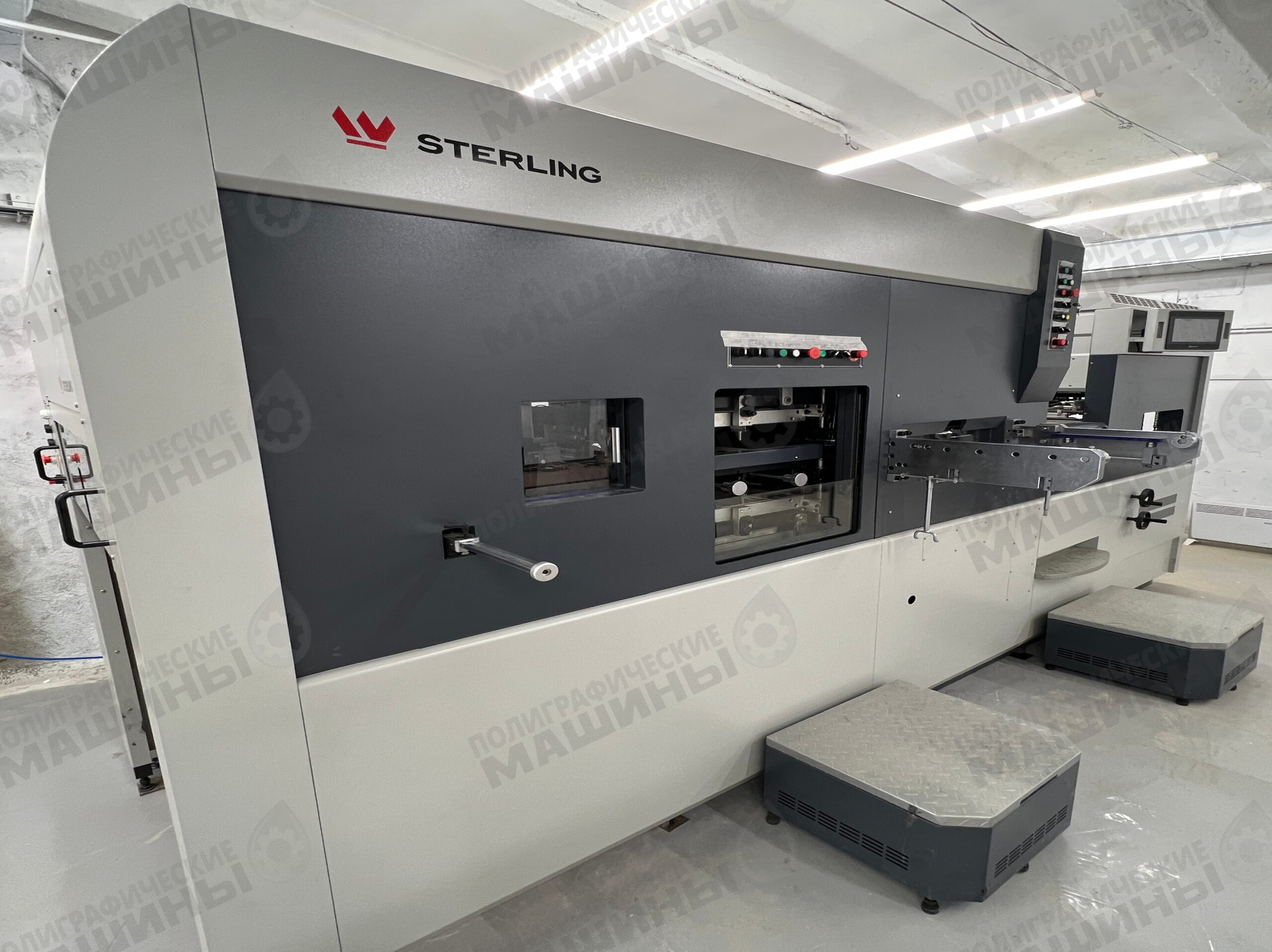

S-CUT 760S STERLING высекальный пресс с удалением облоя для цифровых и офсетных типографий

Комплектующие:

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

• Высокая Скорость – до 10000 л/час (обычно у аналогов – до 7500 л/час);
• Усиленное Давление – до 350 тонн (обычно у аналогов – до 180 тонн);
• Высокая точность – до ±0,075 мм;
• Автоматизация и доступные опции – большой выбор для тонких бумаг.

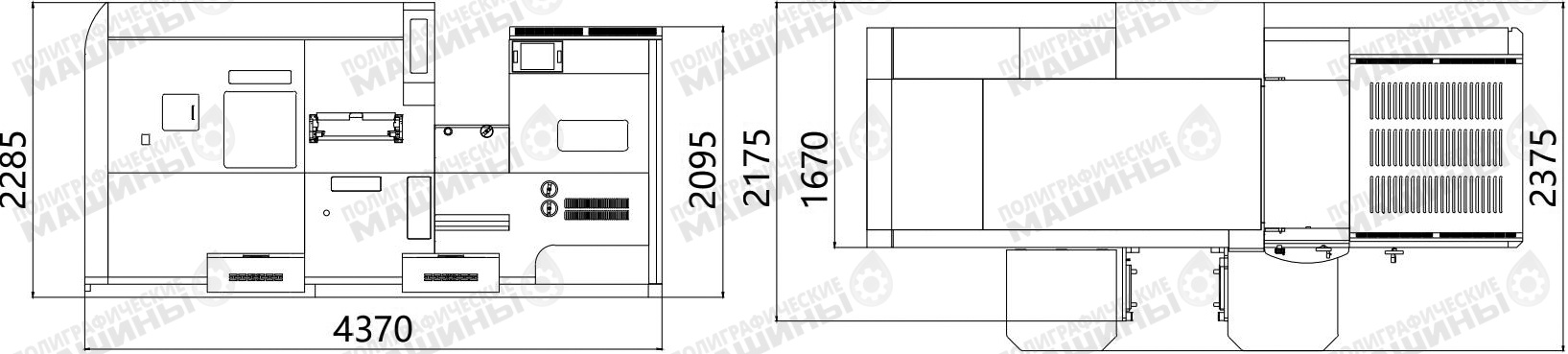

• Компактность – длина всего 4370 мм

Автоматическая плоско-штанцевальная высекальная машина предназначена для фигурной высечки и биговки, надсечки и конгревного тиснения листовых материалов, таких как: бумага, коробочный картон, гофрокартон.

STERLING S—CUT 760 – это промышленная тяжелая машина, с высоким давлением высечки, которая обладает очень компактными размерами и пригодна для использования в цифровых типографиях и типографиях с офсетными печатными машинами формата до В2.

Электроника от ведущих брендов: SIEMENS, OMRON, Panasonic, Schneider, FUJI. Главный привод SIEMENS. Компрессора Becker, ORION. Цепи IWIS (Германия). Пневматика SMC (Япония). Автоматическая система смазки и система охлаждения гидравлики. И механика, и электроника обеспечивают надежную работу машины и удобство управления и обслуживания для оператора и в цифровой типографии и на офсетном производстве.

Машина обладает впечатляющей производительностью. Впрочем – это закономерное следствие качества используемых комплектующих и прецизионного изготовления деталей. Скоростной самонаклад, система проводки материала, четкая работа приемки – позволяют использовать потенциал машины на все 100%.

Главный привод —  SIEMENS, Германия:

Главная движущая сила высекального пресса STERLING S-CUT 760 – мощный электродвигатель SIEMENS

Компрессор BECKER, Германия:

Высекальные пресса STERLING S—CUT 760 оснащаются компрессорами Becker (Германия) или ORION (Япония)

ЭЛЕКТРОШКАФ: ЧПУ – Panasonic (Япония). Инвертер – Fuji (Япония). Электронные компоненты – OMRON (Япония) и Schneider (Франция).

Промышленный охладитель STERLING S—CUT 760, установленный в главном электрошкафу, обеспечивает приемлемую температуру для стабильной работы электронных компонентов.

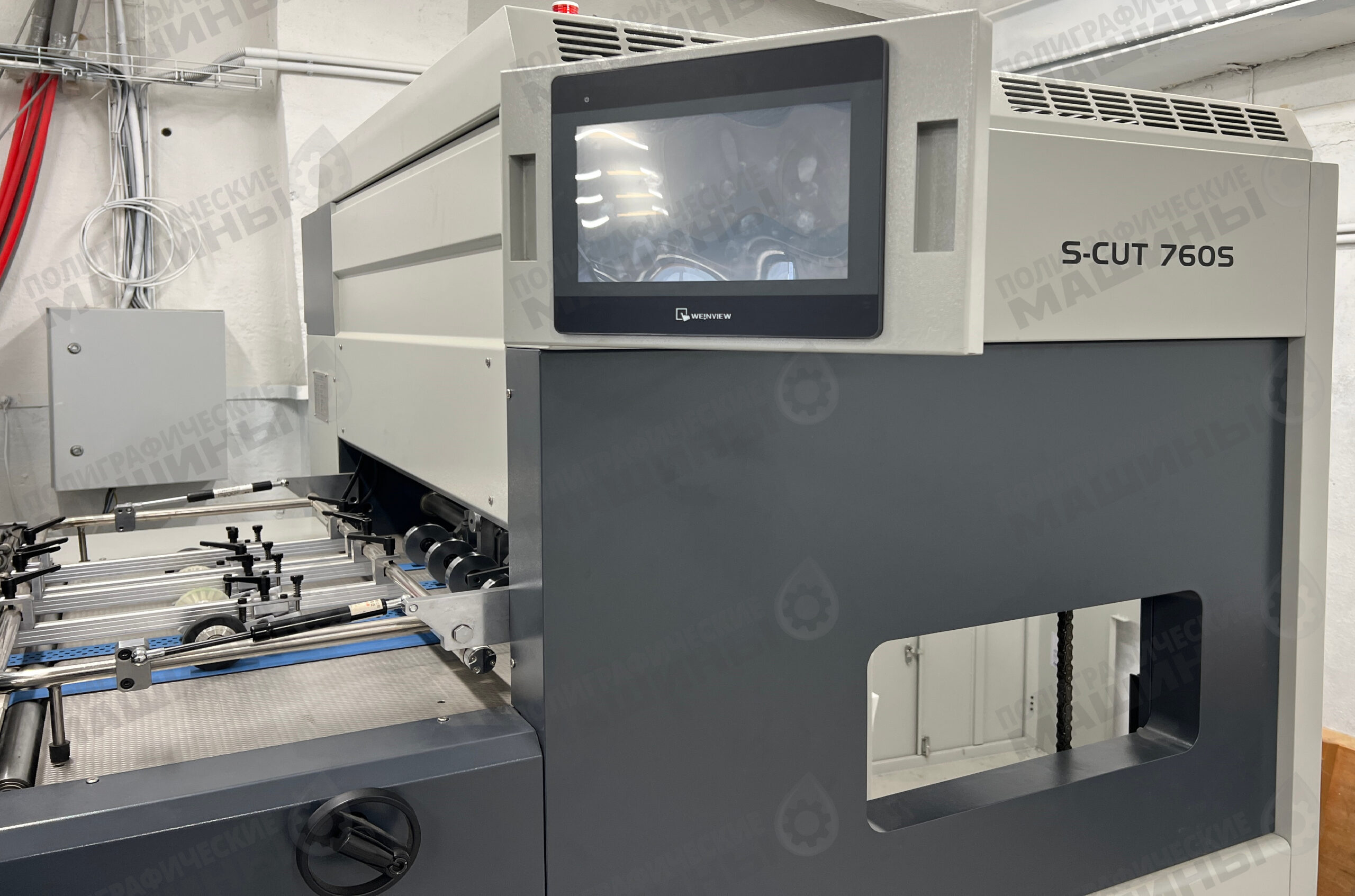

Главный интерфейс машины показывает состояние машины, показывает местонахождение неисправности, дает подсказки по устранению неполадок. Это облегчает управление машиной.

САМОНАКЛАД:

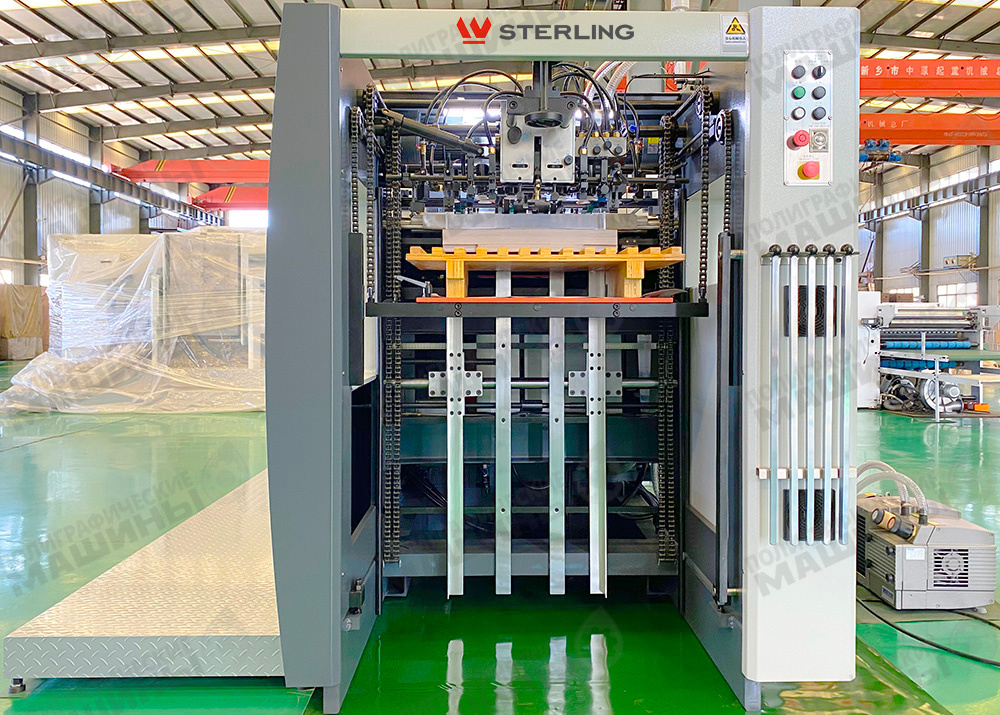

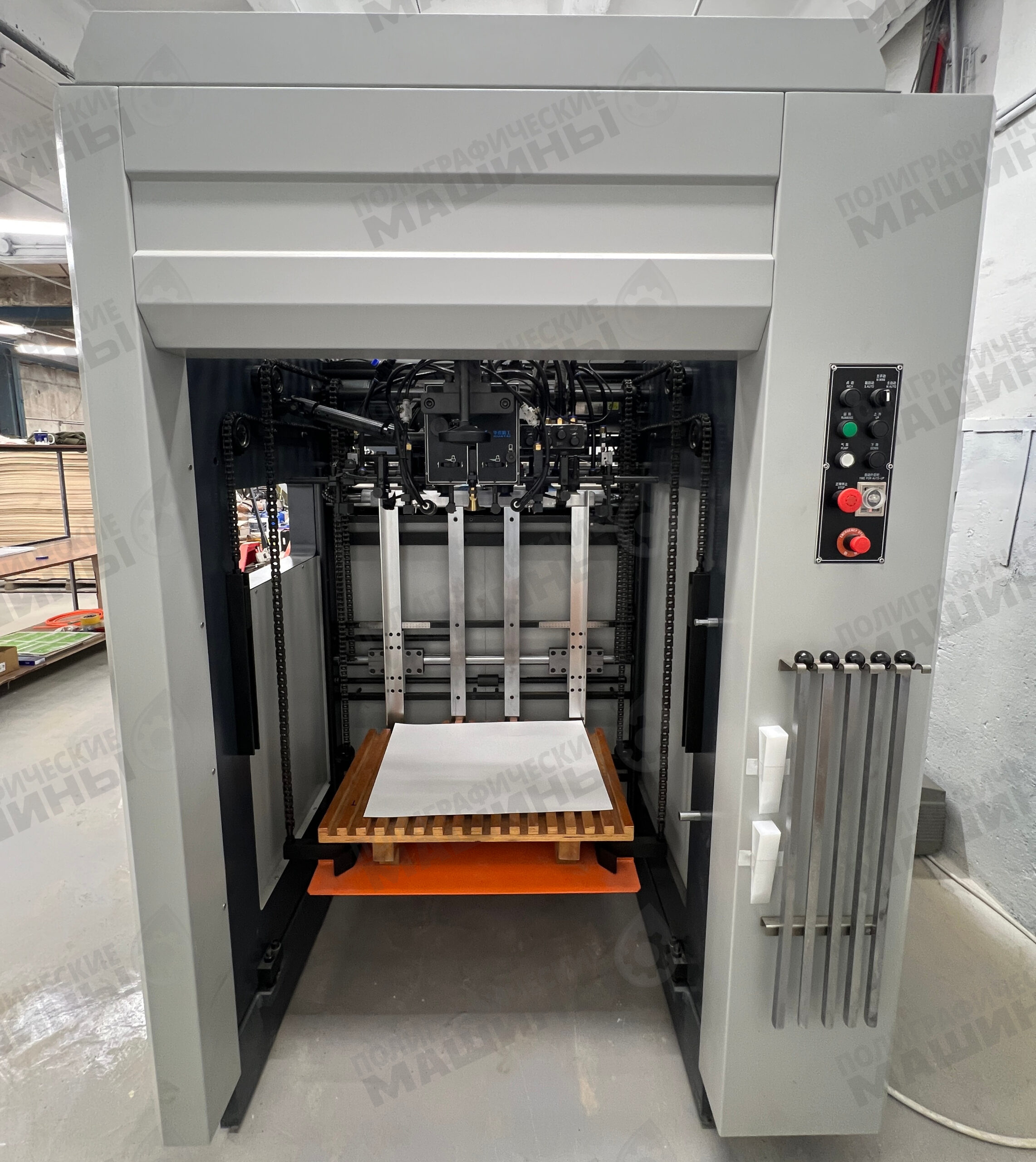

Система дозагрузки самонаклада «на ходу» НОН-СТОП на «шпагах» — стандартное оснащение STERLING S—CUT 760

• НОН-стоп загрузка стопы в самонаклад на «шпагах”. Это позволяет подготовить и дозагрузить бумагу пока машина работает с уже загруженной стопой. Таким образом система НОН-стоп позволят сэкономить до 30 минут рабочего времени на каждой его загрузке;
• Высокоскоростная подающая головка каскадной подачи. Универсальная компоновка подающей головки позволяет оператору быстро настроить подачу на все типы листовых материалов;
• 4 подающих и 4 отделяющих присоса – полноценная головка самонаклада не уступает подающим системам высекальных прессов более крупного В1-формата.

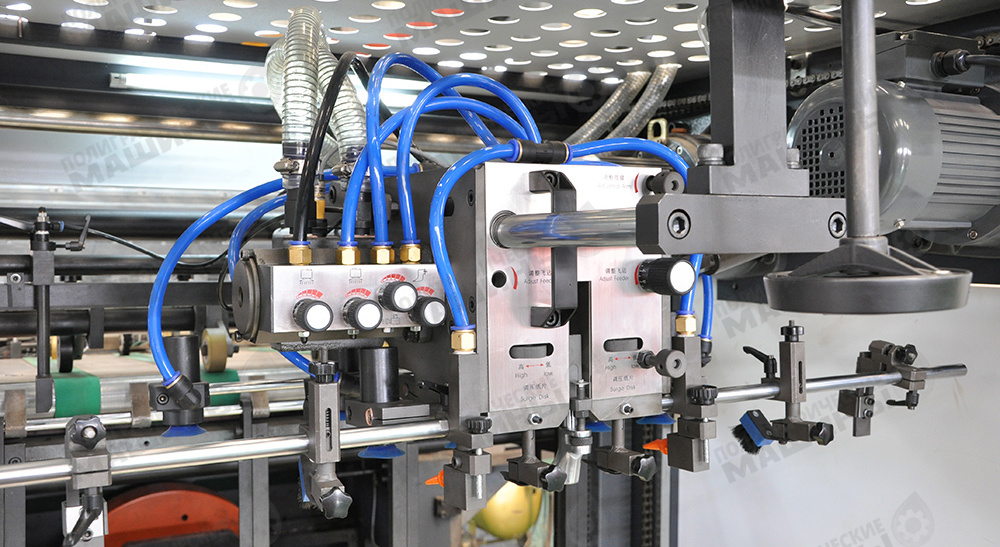

Вакуумная головка самонаклада STERLING S—CUT 760 оснащена 4-мя подающими и 4-мя толкающими присосами, как и большинство более «взрослых» высекальных прессов формата В1

• Надежное разделение листов в стопе обеспечивается системой раздувов (ОПЦОНАЛЬНО – ионизирующий раздув), подпружиненных разделителей и прижимающих листы грузов.
• ОПЦИОНАЛЬНО доступно устройство предварительной подготовки стопы на тележке, установленной на рельсах и равнение стопы по вертикальным направляющим.
• Электро-механический датчик 2-ного листа (ОПЦИОНАЛЬНО – Ультразвуковой) на выходе из самонаклада– стандартная комплектация высекальных прессов STERLING S-CUT

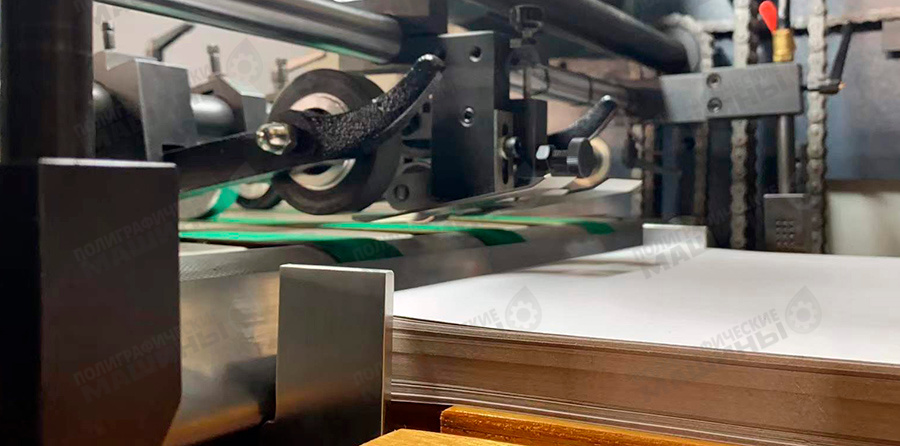

Датчик 2-ного листа STERLING S—CUT 760 оснащен направляющими для стабильной проводки листа

СТОЛ РАВНЕНИЯ:

• Стол равнения оснащен проводящими колесами и подтормаживающими щеточками, препятствующими отскоку листа от передних упоров на скорости.
• Боковая марка равнения листа оснащена датчиками. Ее использование и позиционирование листа по передним упорам гарантирует точное равнение листа перед высечкой. Боковая марка может переключаться между тянущим и толкающим режимами работы и может использоваться как с левой стороны стола, так и с правой;
• Скорость ремней самонаклада варьируется в зависимости от плотности используемой бумаги. Оператор ускоряет ее для более тонкой и замедляя для более плотной бумаги, чтобы снизить инерцию отскока от передних упоров.
• Защитная планка от пролета посторонних предметов – срабатывает при попадании под нее любого предмета толще чем лист: ключа, шестиграника, обрывков и смятых листов. Защищает датчики, тампы, пластины и секцию высечки от продавов.
• Регулировка положения 4 передних упора равнения листа – с штурвалом на столе равнения.
• Каждый передний упор оснащен с оптическим датчиком;
• ОПЦИОНАЛЬНО: Вакуумные ремни для тонких бумаг + Антистатик

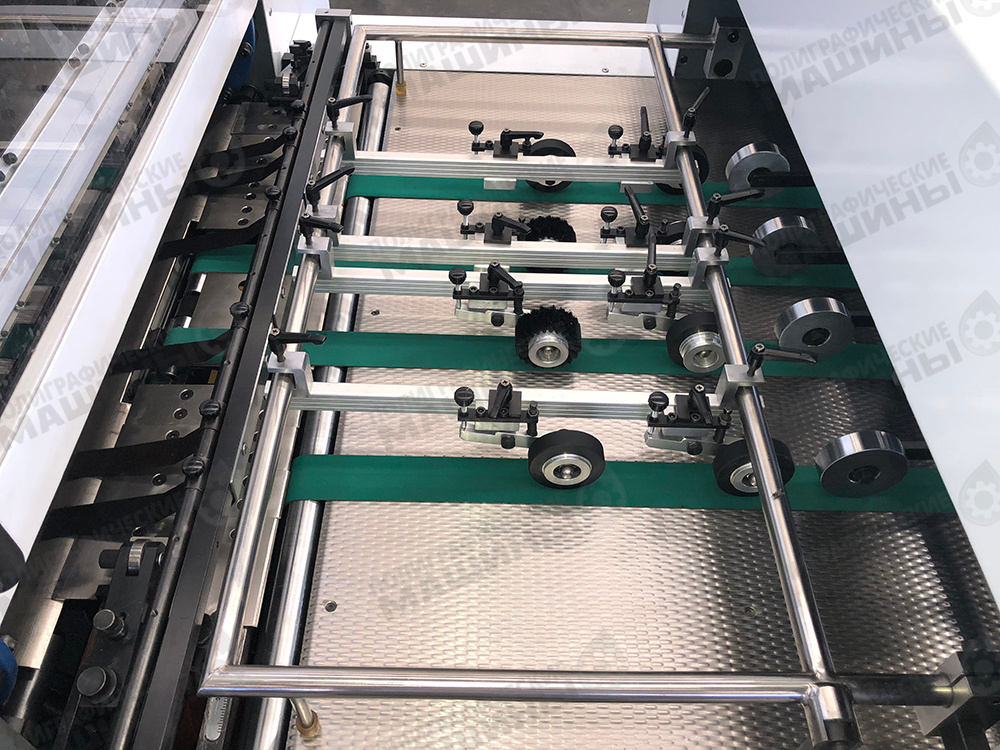

Стол равнения самонаклада STERLING S—CUT 760 оснащен всем необходимым для точной доводки листа до передних упоров захватов высекальной секции: утяжеленные ролики для лучшей проводки плотной бумаги, резиновые подпружиненные ролики для более тонкой бумаги, щетки для фиксации положения задней кромки, боковая марка равнения листа по верному углу

СЕКЦИЯ ВЫСЕЧКИ:

• Мощная литая рама высекальной секции – это базовый элемент современного штанц-пресса. Именно на нее крепятся все рабочие элементы и механизмы. Именно рама должна обеспечить надежность и жесткость конструкции вырубного автомата.

Толстая тяжелая и мощная рама высекального пресса STERLING S—CUT 760 надежно гасит все вибрации тигеля и обеспечивает стабильную работы всех систем машины в течение долгих лет

• Импортируемый из Германии коленвал и червячный привод из высокопрочного Никель-Титан-Молибденового сплава стали. Главная приводная шестерня изготовлена из бронзы на заводе AISIN, Япония (Поставщик «TOYOTA») и имеет увеличенный диаметр для работы с более высокими нагрузками. Такая система обеспечивает плавность хода высекального тигеля даже в режиме хода на «толчках»;
• Точность изготовления главной приводной шестерни и система распределения давления тигеля рассчитаны на поддержание постоянного давления высечки на высокой скорости работы;

Немецкий коленвал и червячный привод из высокопрочного сплава стали и увеличенная бронзовая приводная шестерня обеспечивают плавный ход тигеля и стабильное распределение давления даже на высоких скоростях работы пресса STERLING S—CUT 760

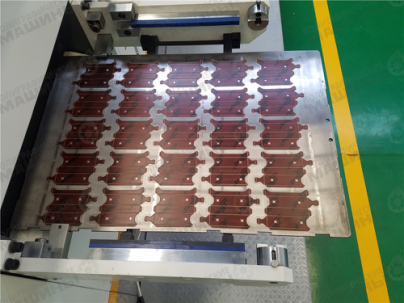

Наборные вырубные пластины STERLING S—CUT 760 позволяют покупателю владеть большим количеством 1-миллиметровых пластин, заранее проклеенных противобигами и готовых к немедленному использованию. Тем самым обеспечивается быстрая смена тиражей с минимальными потерями на приладку

• Регулируемый замок фиксации вырубной плиты позволяет использовать как цельные 5-миллиметровые, так и наборные плиты 4 + 1 мм. Сменные 1-миллиметровые плиты за счет меньшего веса более удобны и позволяют оператору гораздо быстрее произвести замену ответной части штампа и не нагружают его позвоночник. 1-миллиметровые плиты гораздо дешевле. Поэтому Покупатель может позволить себе закупить сразу десяток таких плит. Далее можно сделать различные выклейки противобигов под разные штампы, которые есть у клиента, и тем самым ускорить приладку при смене повторяющихся работ в 5-10 раз.
• Закаленные плиты обладают оптимальной твердостью для того, чтобы служить долго и оказывать минимальное воздействие на вырубные ножи;

• Мощный профиль рамки заключки фиксации штампа изготовлен из специальной упругой стали. Это материал способен выдерживать долговременные нагрузки без деформации и растрескивания;

Мощные рамки заключки STERLING S—CUT 760 изготовлены из износостойкой упругой стали

• Пневматический замок позволяет быстро и надежно зафиксировать заключку со штампом в секции высечки. Быстрое открытие и закрытие пневмо-замка ускоряет и смену работы при замене штампа;
• Конструкция фиксаторов штампа в заключке позволяет надежно закрепить все виды доступных штампов и является универсальной;

• Трубки автоматической смазки подведены ко всем трущимся элементам конструкции тигеля и машины. Оператору нужно лишь задать нужный интервал и количество смазки в системе управления;

• Инновационная система настройки местоположения таскалок позволяет машине никогда не ошибиться с правильным положением грейферных захватов бумаги и предотвращает их повреждение. Оператор имеет возможность микрорегулировки их положения для достижения идеальной точности;

Современная система микрорегулировки положения таскалок в прессах STERLING S—CUT 760

ПРИЕМКА:

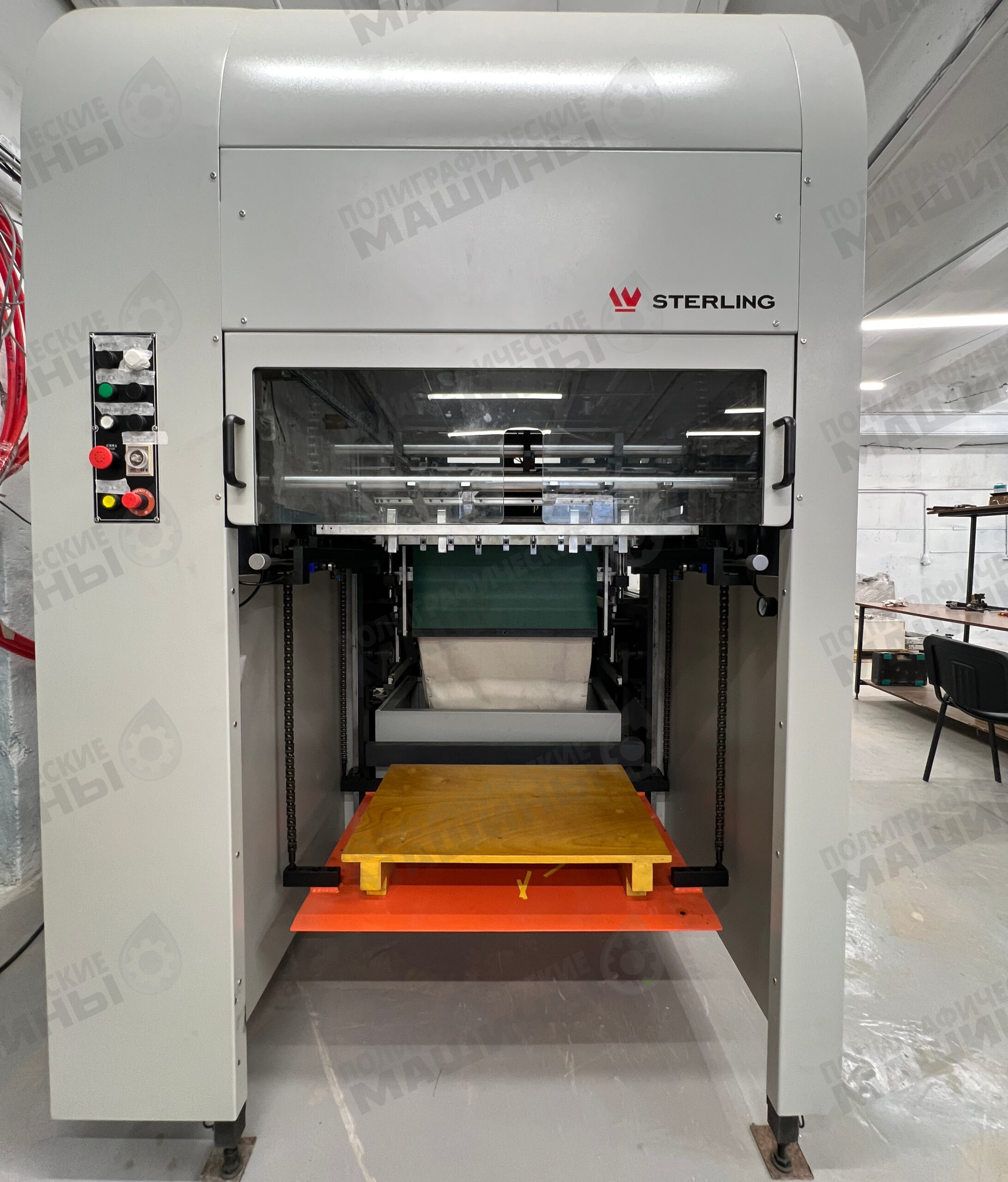

• НОН-стоп приемка оснащена вспомогательным столом, который задвигается в приемку и на который осуществляется укладка пока оператор выкатывает уже заполненный паллет с приемной платформы. Непрерывный режим приемки обеспечивает экономию 5-10 минут на каждой разгрузке.

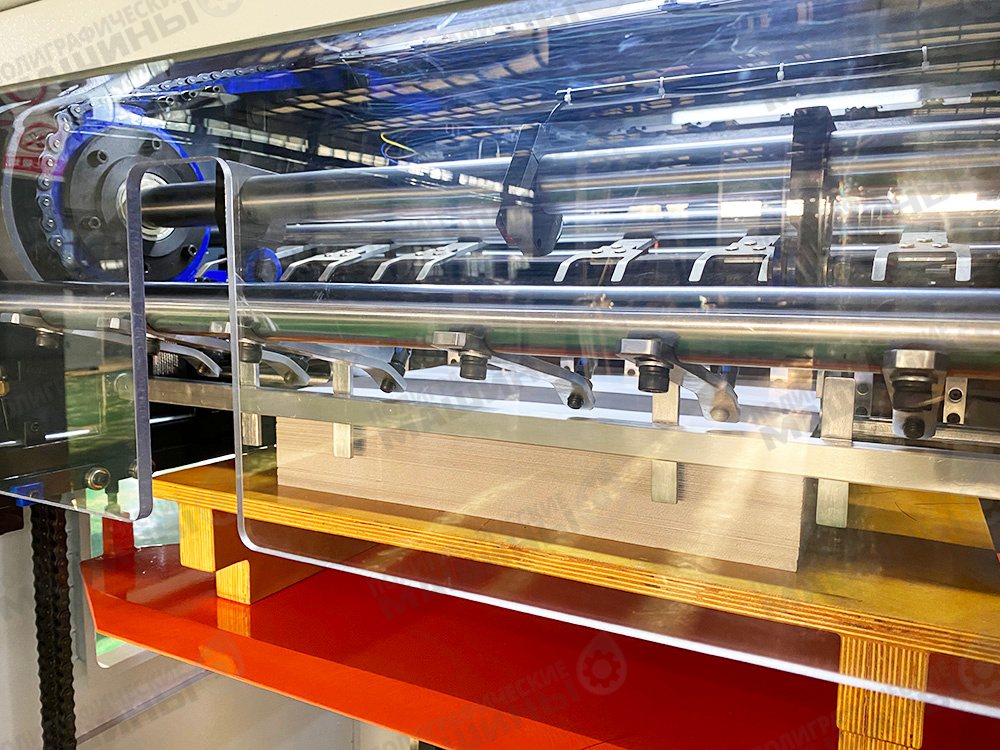

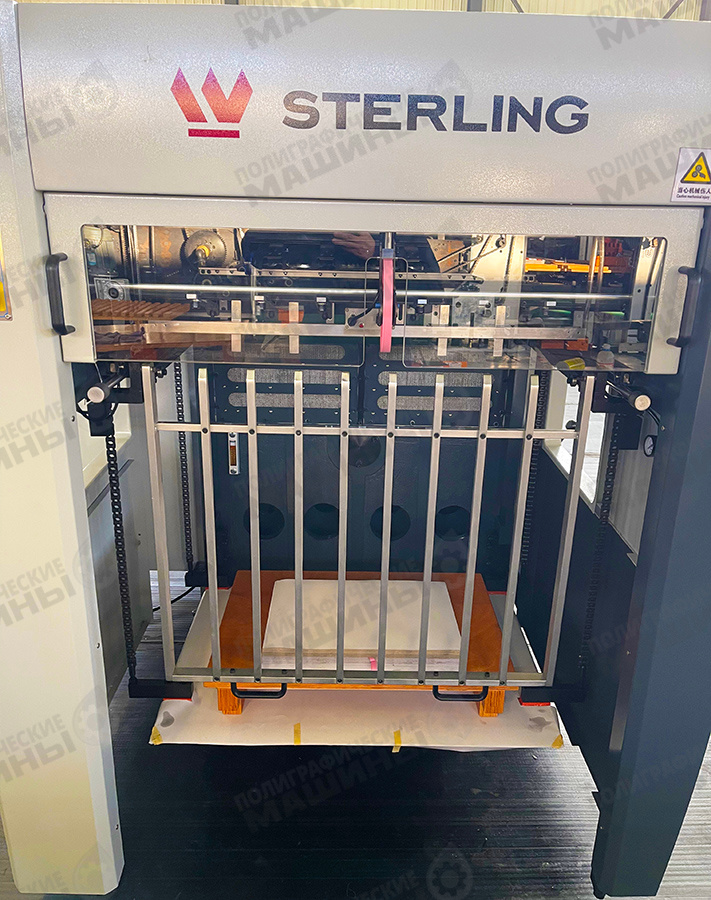

Задвигающаяся решетка системы НОН-СТОП приемки STERLING S—CUT 760 позволяет операторe быстро выгрузить заполненную стопу без остановки машины

• Стол приемки оснащен боковыми вибро-подбивками и хвостовой подбивкой стопы. Комбинация таких вибросталкивателей обеспечивает идеальное равнение стопы на приемке: лист ударяется передним краем в передний упор приемки и плавно выравнивается во время опускания на паллет по всем четырем сторонам;
• Регулируемая щетка сброса листа выталкивает лист из захватов при их раскрытии в секции приемки, направляя его вниз на приемную платформу. Регулируемый диапазон траектории движения щетки, и ее четкая работа обеспечивают стабильную укладку легких бумаг;

Отличное равнение стопы на приемке STERLING S—CUT 760 благодаря использованию комбинации хвостовых и боковых вибро-сталкивателей и регулируемой щетки сброса листов из открывающихся захватов

• Устройство выброса тестового листа позволяет оперативно отслеживать качество просечки на протяжении работы машины и, при необходимости, вносить корректировки;

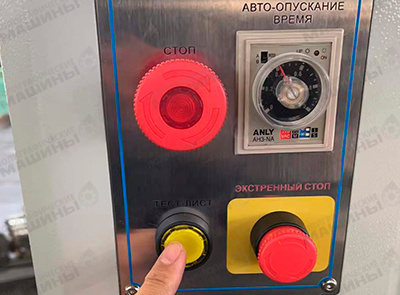

Кнопка быстрого выброса тест-листа на панели управления приемкой STERLING S—CUT 760 – удобная функция для контроля качества высечки оператором на протяжении тиража

• Устройство вставки разделительной ленты-закладки позволяет четко разделить стопу на пачки и ускоряет подсчет произведенной продукции на дальнейших стадиях обработки листа;

Вставщик закладок для удобного визуального подсчета листов и разделение стопы на пачки – стандартное оборудование STERLING S—CUT 760

• Высекальные машины STERLING S—CUT имеют Европейский сертификат CE;
• Высокая организация производства компании STERLING соответствует стандарту ISO 9001

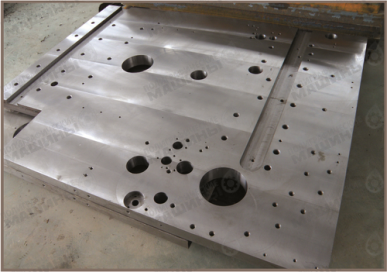

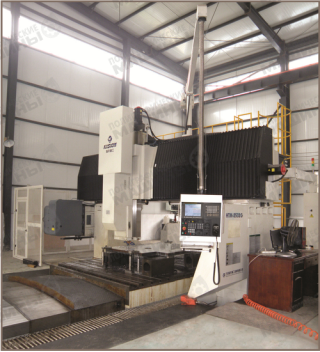

• Пецизионная точность рам и других частей машины обеспечивается изготовлением при помощи координатных станков с ЧПУ:
