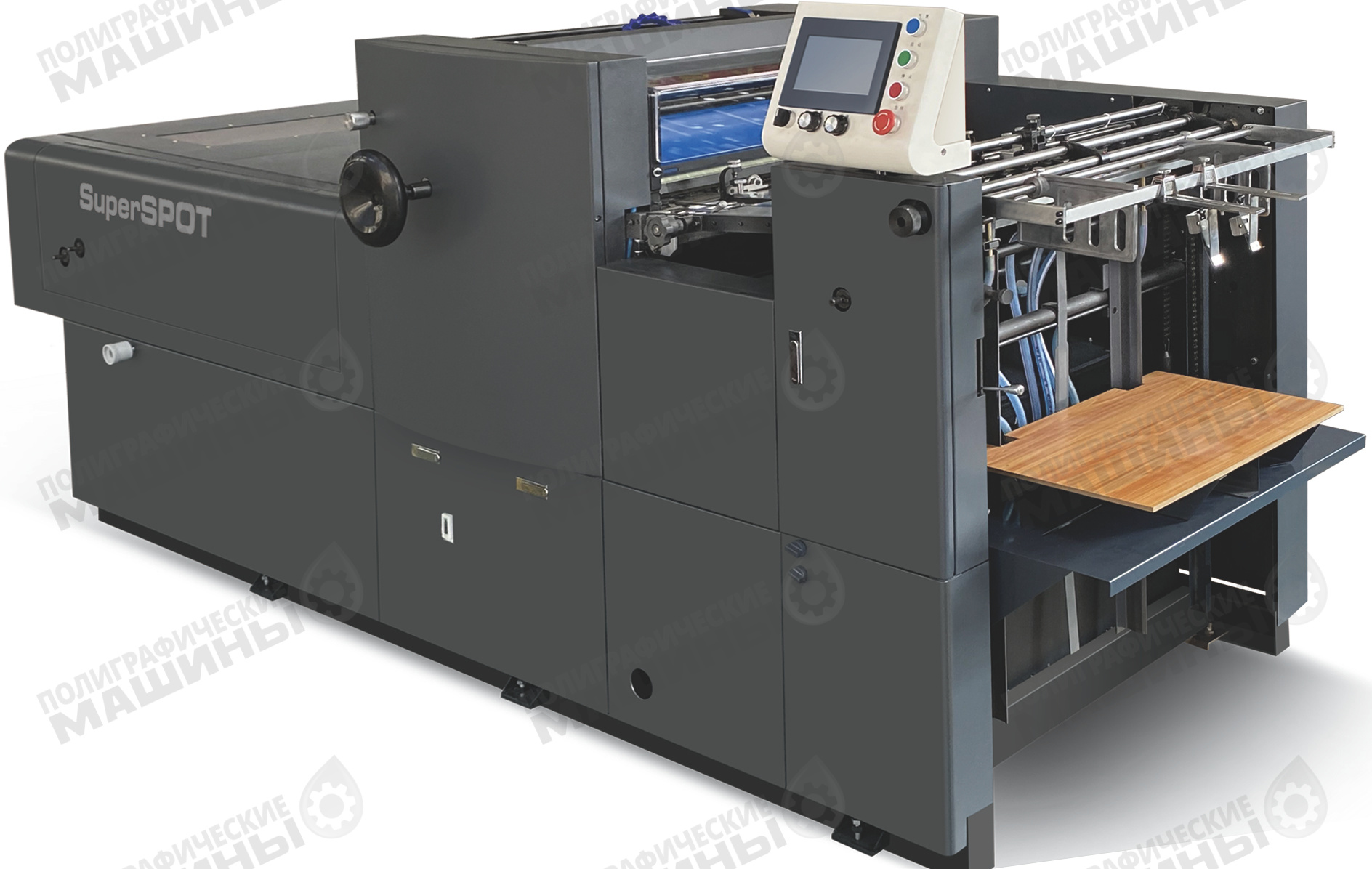

SuperSPOT 620 КОМПАКТНАЯ машина для выборочной УФ/ВД лакировки А3-А2

SuperSPOT 620 КОМПАКТНАЯ машина для выборочной УФ/ВД лакировки А3-А2

До 4500 л в час

Выборочное и сплошное лакирование УФ и ВД лаком

Лакировальная машина SuperSPOT-620 с предыдущей версией полистного самонаклада типа «паук»

Описание функций SuperSPOT-620:

• Каскадный вакуумный самонаклад: 2 подающих + 2 толкающих присоски. Боковые и фронтальные раздувы и эффективная система разделения листов обеспечивают гораздо более стабильную подачу и возможности работы с разными плотностями бумаг, чем примитивный «паук» с присосками;

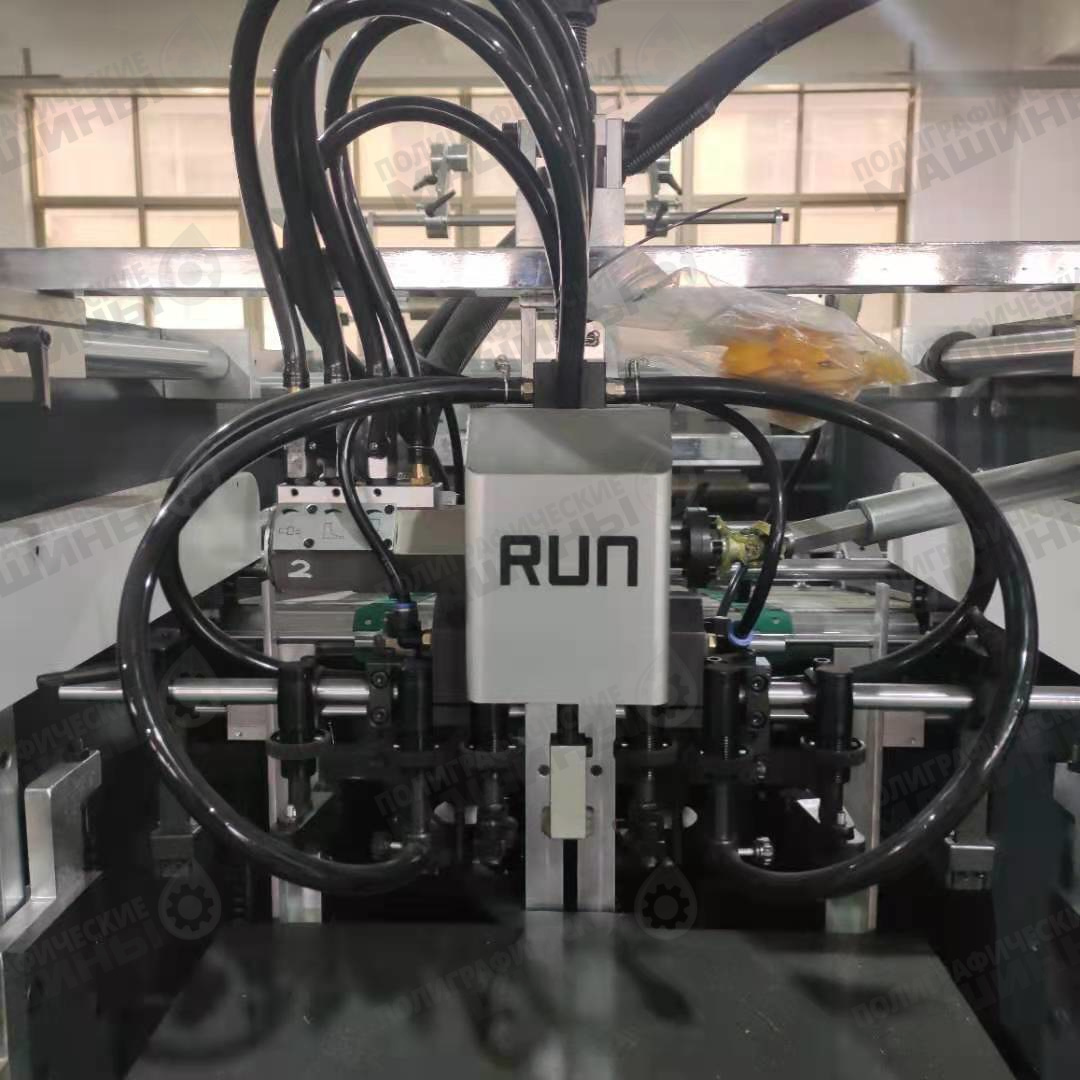

Профессиональная каскадная вакуумная головка самонаклада SuperSPOT-620 на 2 отделяющих + 2 толкающих присоски

• Паллетный самонаклад – паллета закатывается прямо на мощную стальную платформу;
• Ультразвуковой датчик 2-ного листа: только такой датчик сможет работать с тонкими бумагами т.к. обладает гораздо большей чувствительностью чем механический или электрический детектор.

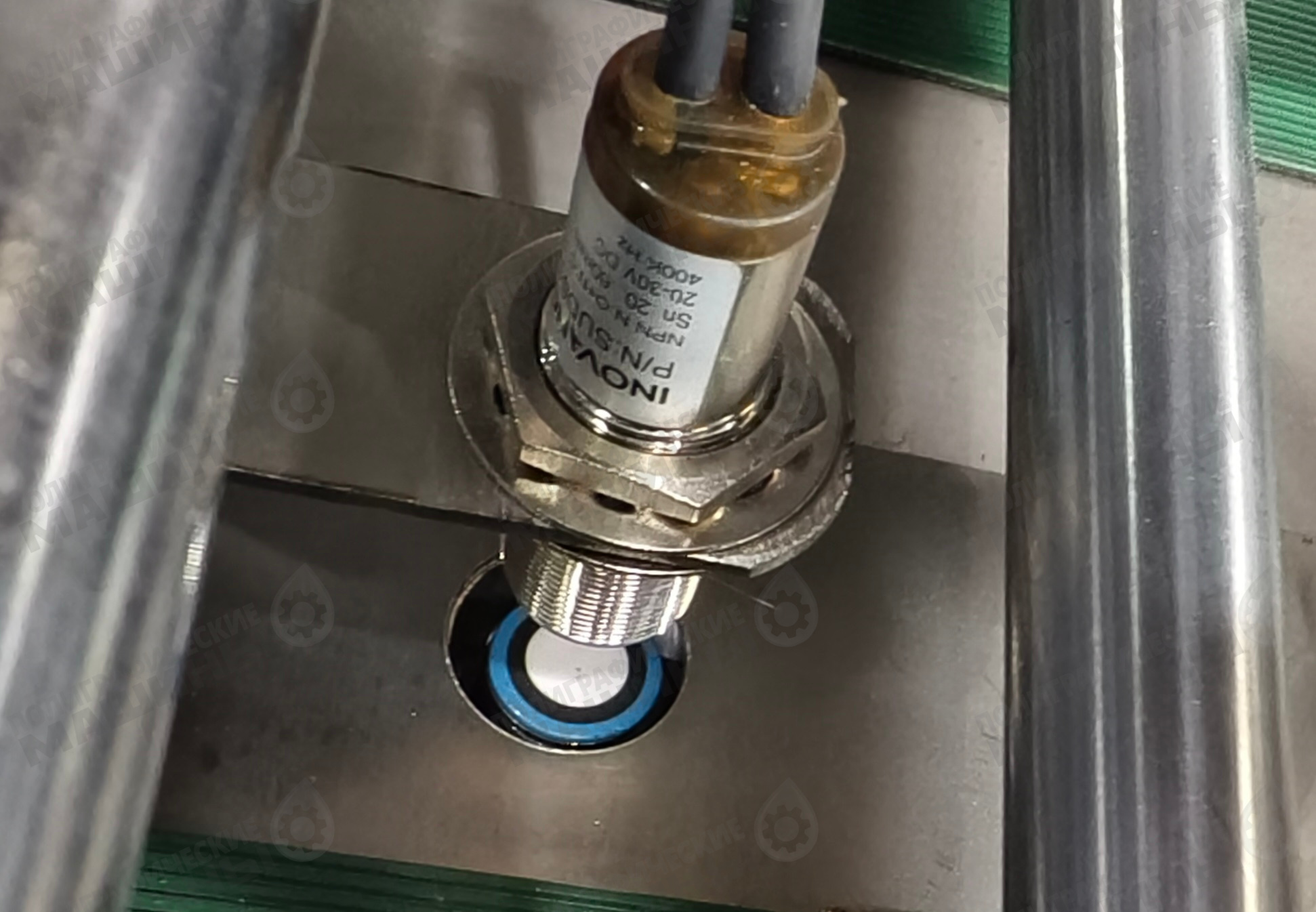

Только ультразвуковой датчик 2-ного листа SuperSPOT-620 справится с тонкой бумагой

• Приводка листа по боковой марке и по передним упорам;

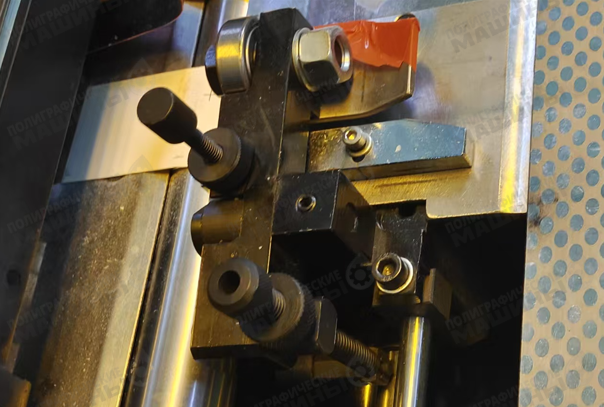

Профессиональная боковая марка равнения листа SuperSPOT-620 + равнение по передним упорам позволяют обеспечивать высокую точность приводки при выборочном лакировании

• 2 оптических датчика контролируют перекос по передним упорам;
• SuperSPOT-620 использует классическую подачу с нижним цилиндром форгрейферов;
• Универсальная лакировальная секция для нанесения разных типов УФ и ВД лаков;
• Анилоксовый вал позволяет идеально точно дозировать толщину лакового покрытия – в стандартной комплектации;
• Камер-ракельная система подачи лака на анилокс – обеспечивает стабильность подачи лака и предотвращает разбрызгивание — в стандартной комплектации;
• Скорость работы: до 4500 листов/час;
• Печатный цилиндр большого диаметра для проводки плотной бумаги с минимальными деформациями
• Флексо-печатные клише или формы, вырезанные из офсетной резины – универсальность для выборочной лакировки;
• Удобное и надежное крепление клише или резины на формном цилиндре зажимами;
• Цепной конвейер сушки с таскалками;
• Ровное растекание лака за счет предварительного разогрева ИК-лампами;
• Две УФ-лампы отверждения лака с регулируемой мощностью (50% и 100%);
• ИК-сушка для ВД-лаков с обдувом горячим воздухом;
• Подключение для вытяжки для отвода испарений и озона;
• Устройство контроля температуры внутри сушек;
• Направляющие обдувы для четкой укладки в стопу;
• Устройство приемки в стопу 550 мм с боковым и фронтальным равнением;
• Наглядный пульт управления с сенсорным ЖКИ-дисплеем;

Лакировальные машины SuperSPOT-620 управляются ЧПУ через сенсорную контрольную панель.

На панели отображаются все настройки машины, и оператор может мгновенно получать текущую информацию о работе каждого из узлов машины:

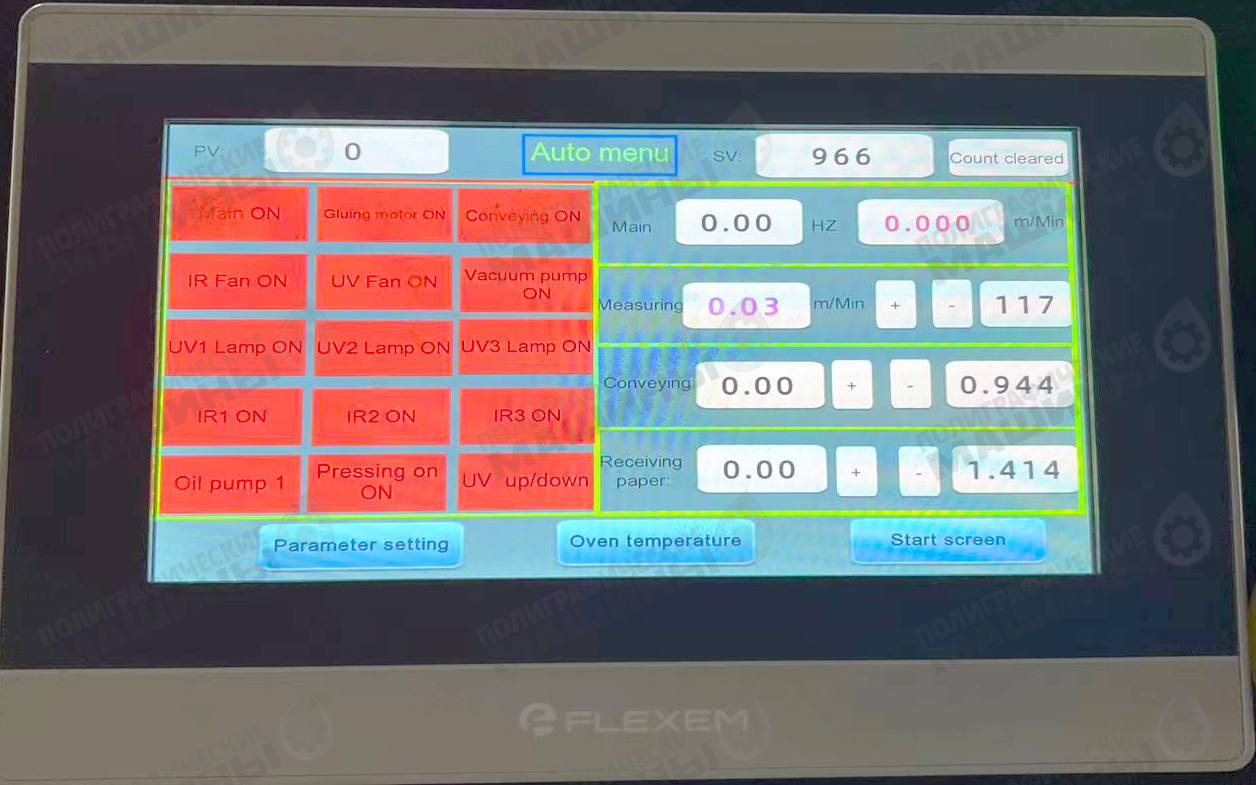

Панель управления лакировальной машины SUPERSPOT с сенсорным дисплеем

Машины SuperSPOT-620 оснащены скоростной каскадной вакуумной подающей головкой.

Стальная платформа самонаклада позволяет сразу завозить на нее целый паллет, что быстро и очень удобно.

Самонаклад оснащается компрессором.

Каскадная головка легко настраивается и справляется с материалами любой плотности.

Механизм бокового равнения листов тянущего типа, Ультразвуковой датчик двойного листа, наличия бумаги и положения листов на переднем упоре и устройство экстренного отключения машины.

Высокая точность приводки достигается благодаря равнению боковой маркой и по передним упорам с 2-мя оптическими датчиками на наклонном столе самонаклада:

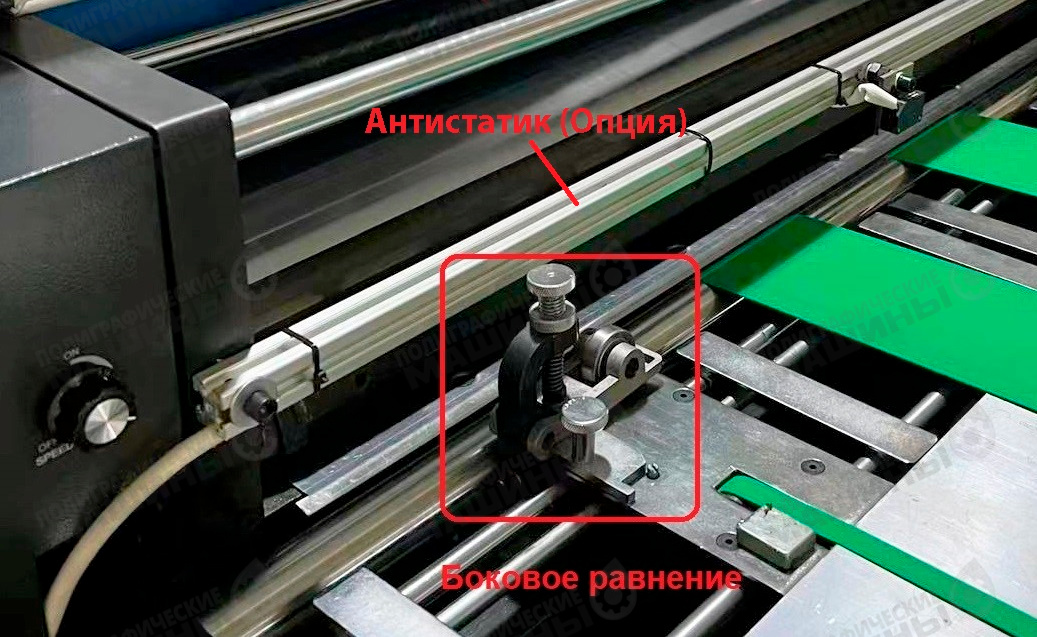

Наклонный стол самонаклада лакировальной машины SuperSPOT (опционально — с Антистатиком) оснащен с высокоточным механизмом бокового равнения листа и опционально может быть дополнен антистатиком

ОПЦИЯ: Планка снятия статики

Другое важное преимущество SuperSPOT-620 – оснащение закрытой камер-ракельной системой нанесения с анилоксовым валом с высокой аккумулирующей способностью. Анилокс позволяет вам точно дозировать и равномерно передавать лак на форму, благодаря чему снижается расход лака и повышается качество лакировки.

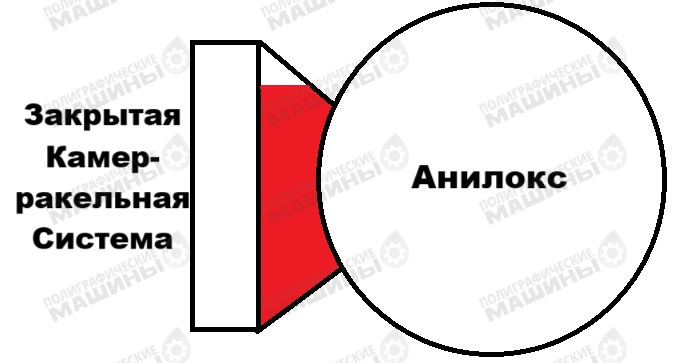

Принцип работы закрытой камер-ракельной системы подачи лака на лакировальной машине SuperSPOT-620

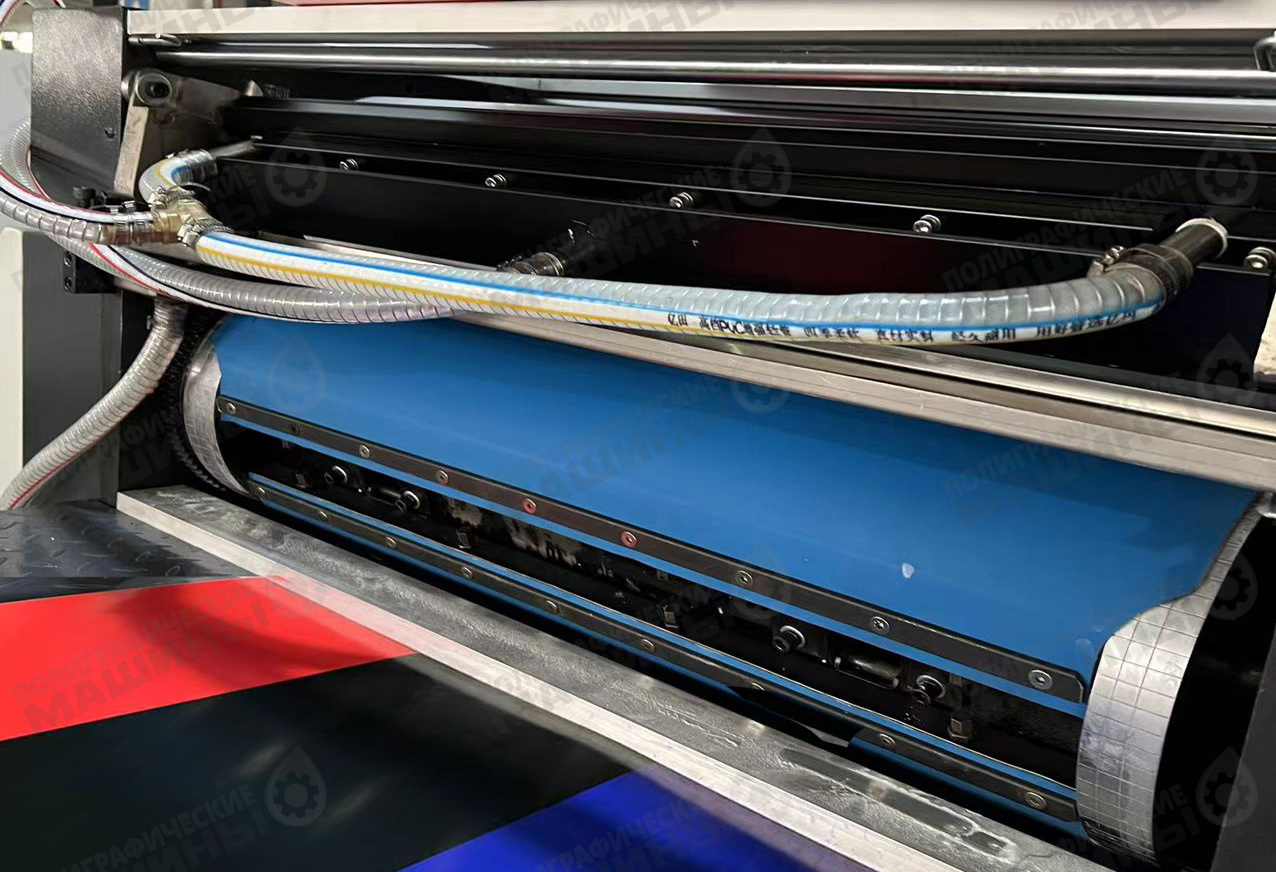

Камер-ракельная лакировальная секция SUPERSPOT

Для сплошного нанесения лака используется офсетное полотно, устанавливаемое в зажимы.

Выборочное УФ-лакирование производится либо посредством вырезанной в нужной форме офсетной резины, либо фотополимерной формы, аналогично используемой во флексографии.

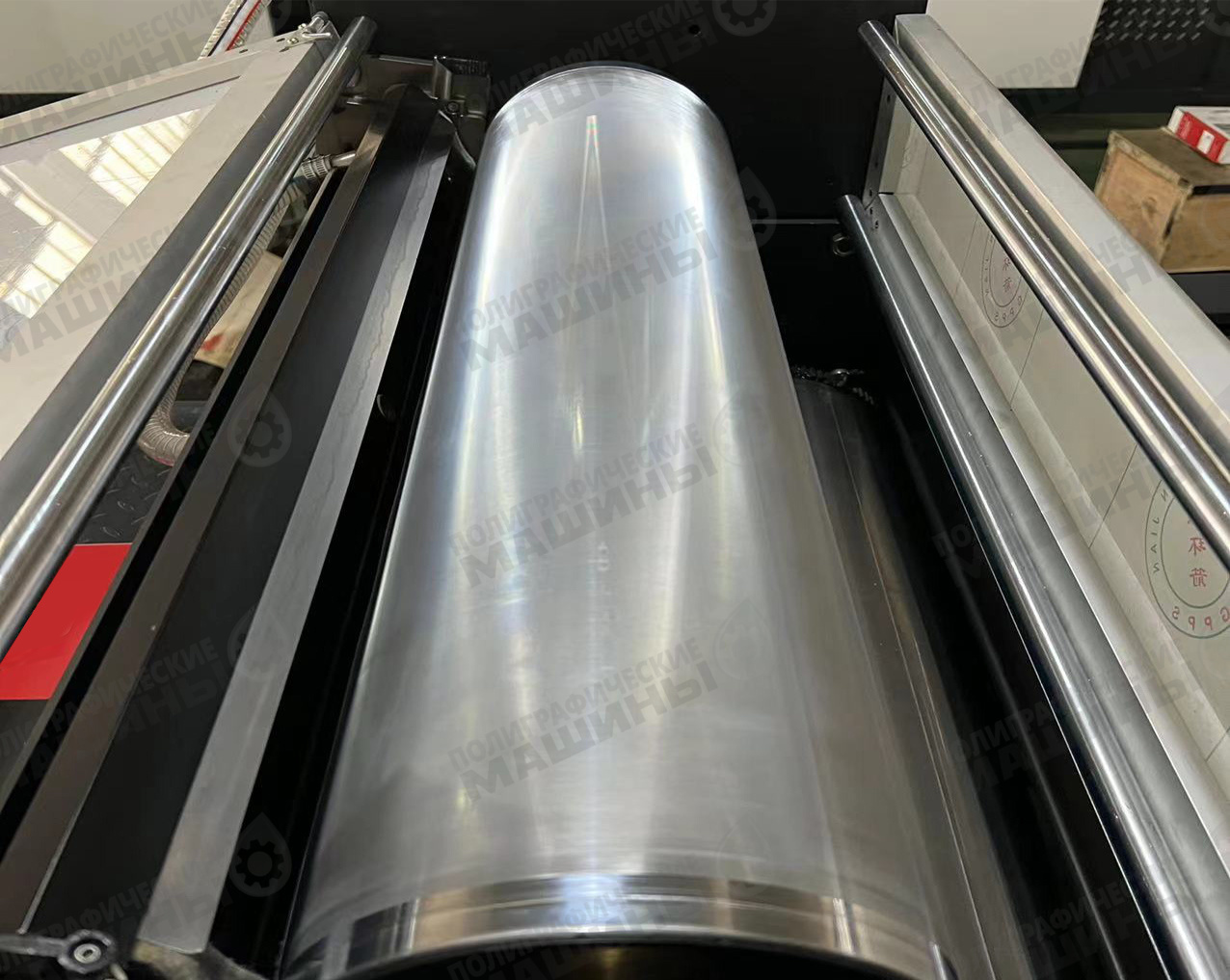

Анилоксовый цилиндр лакировальной секции SUPERSPOT позволяет точно дозировать толщину лакового покрытия

После лакировки листы протягиваются через сушку таскалками. Общая длина сушки — 1200 мм

Автоматическая система защиты при остановке или замятии отключит лампы.

УФ-сушильный модуль оснащен подключением вытяжки для отвода испарений и озона

Приемка на тележки с высотой стопы до 550 мм позволяет получить идеальную укладку листов в стопу и снабжен всеми необходимыми системами безопасности и защиты от переполнения стопы.

Оснащена счетчиком листов в стопе приемки и защитой от переполнения.

Технические характеристики:
