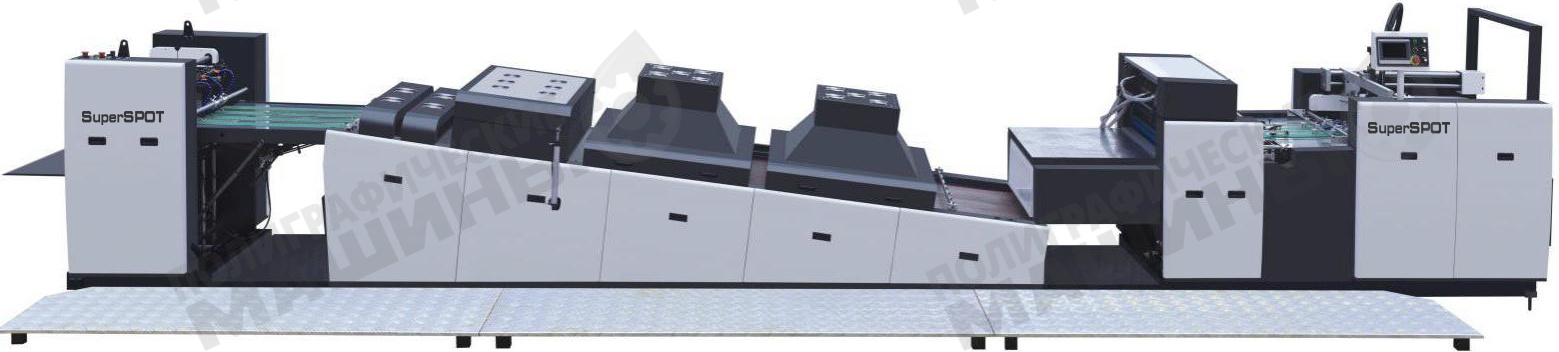

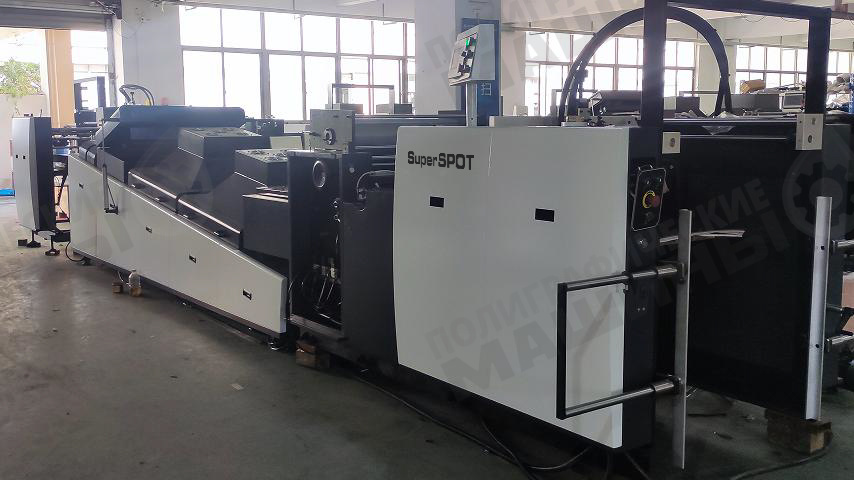

SuperSPOT-76 УФ-лакировальная машина для выборочной лакировки

 SuperSPOT-76 УФ-лакировальная машина для выборочной лакировки

До 6000 л в час

Выборочное и сплошное лакирование

УФ и ВД лаки

Описание функций SuperSPOT-76:

• Сервоприводный автоматический самонаклад. Независимый сервопривод каскадной вакуумной головки. В отличие от головок, которые приводятся от кулачкового привода и кардана, сервоприводную головку гораздо легче и быстрее настроить на плотность и на формат бумаги. Не требуется сложная настройка цикла хода вакуумной головки.
• Датчик 2-ного листа: чувствительный механический и электрический детектор.
• Опционально доступен ультразвуковой датчик 2-ного листа.
• Макс. высота стопы самонаклада: 1050 мм,
• Опционально: Устройство предварительной подготовки стопы на рельсах;
• Паллетный самонаклад – паллета закатывается прямо на мощную стальную платформу;
• Опционально: НОН-стоп самонаклад с загрузкой на шпагах
• Приводка листа по боковой марке и по передним упорам;
• Опционально: Антистатик
• SUPERSPOT-76 использует классическую подачу с цилиндорм форгрейферов;
• Универсальная лакировальная секция для нанесения разных типов УФ и водно-дисперсионных лаков;
• Анилоксовый вал позволяет идеально точно дозировать толщину лакового покрытия – в стандартной комплектации;
• Камер-ракельная система подачи лака на анилокс – в стандартной комплектации;
• Высокая скорость работы: до 6000 листов/час;
• Печатный цилиндр большого диаметра для проводки плотной бумаги с минимальными деформациями
• Флексо-печатные клише или формы, вырезанные из офсетной резины – универсальность для выборочной лакировки;
• Удобное и надежное крепление клише или резины на формном цилиндре зажимами;
• Подача лака с постоянной рециркуляцией;
• Вакуумный конвейер сушки, покрытый тефлоном, с автоматическим равнением сетки;
• Ровное растекание лака за счет предварительного разогрева ИК-сушками;
• Три УФ-лампы отверждения лака с регулируемой мощностью (50% и 100%) и плотными защитными кожухами;
• Вытяжка для отвода озона;
• Устройство контроля температуры внутри сушек;
• Обдув листа охлажденным воздухом;
• Вакуумный передающий конвейер укладки в стакер и надежного контроля листа;
• Устройство приемки в глубокую стопу 920 мм с боковым и фронтальным равнением;
• Наглядный пульт управления с сенсорным ЖКИ-дисплеем;
• Компактные размеры: общая длина линии до 7,0 м.

Лакировальные машины SUPERSPOT управляются ЧПУ через сенсорную контрольную панель.

На панели отображаются все настройки машины, и оператор может мгновенно получать текущую информацию о работе каждого из узлов машины:

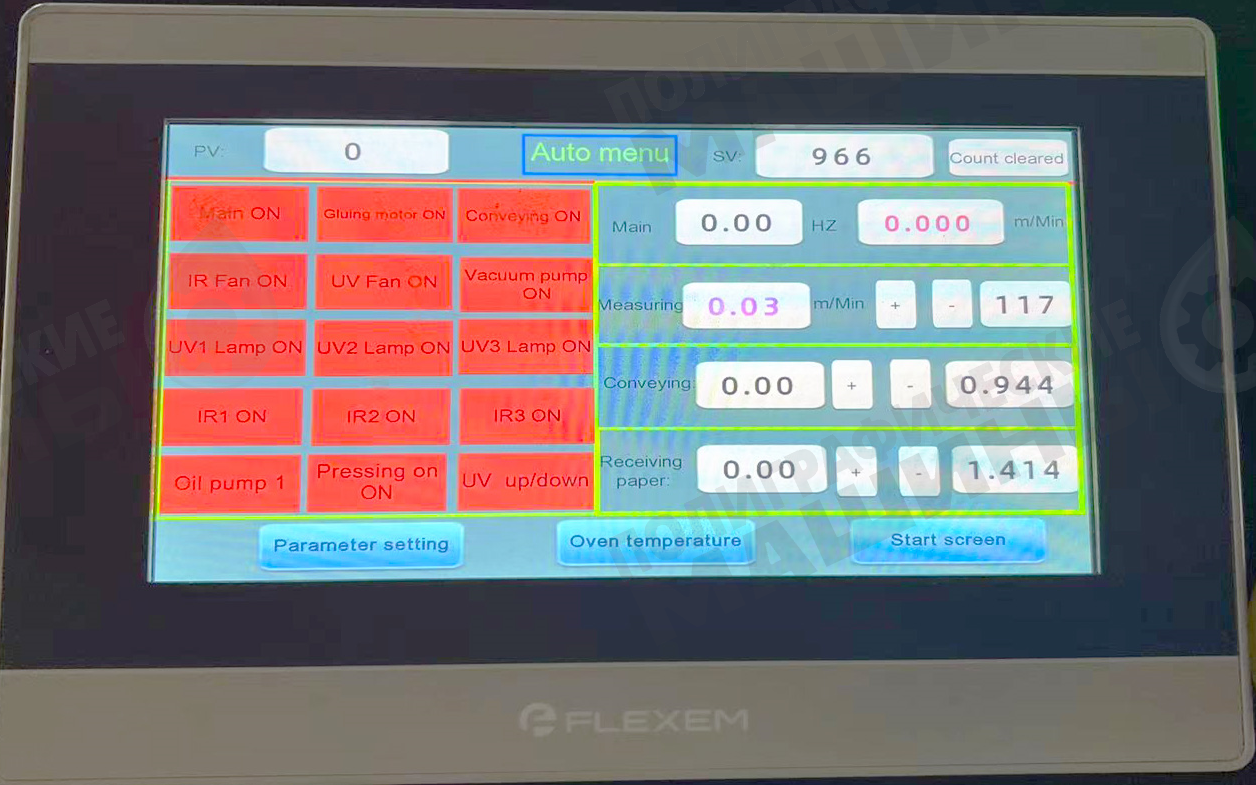

Панель управления лакировальной машины SUPERSPOT с сенсорным дисплеем

Машины SUPERSPOT оснащены высокоскоростной каскадной вакуумной подающей головкой.

Стальная платформа самонаклада позволяет сразу завозить на нее целый паллет, что быстро и очень удобно.

Самонаклад оснащается производительным безмаслянным компрессором.

Сервоприводная головка легко настраивается и справляется с материалами любой плотности.

Механизм бокового равнения листов тянущего типа, датчики двойного листа, наличия бумаги и положения листов на переднем упоре и устройство экстренного отключения машины.

Опционально, машина может оснащается устройством предварительной подготовки стопы.

Опционально, машина может оснащается НОН-стоп самонакладом на шпагах.

Опционально, машина может оснащается ультразвуковым датчиком 2-ного листа.

Емкий паллетный самонаклад 1050 мм лакировальной машины SUPERSPOT с опциональной системой Нон-стоп загрузки

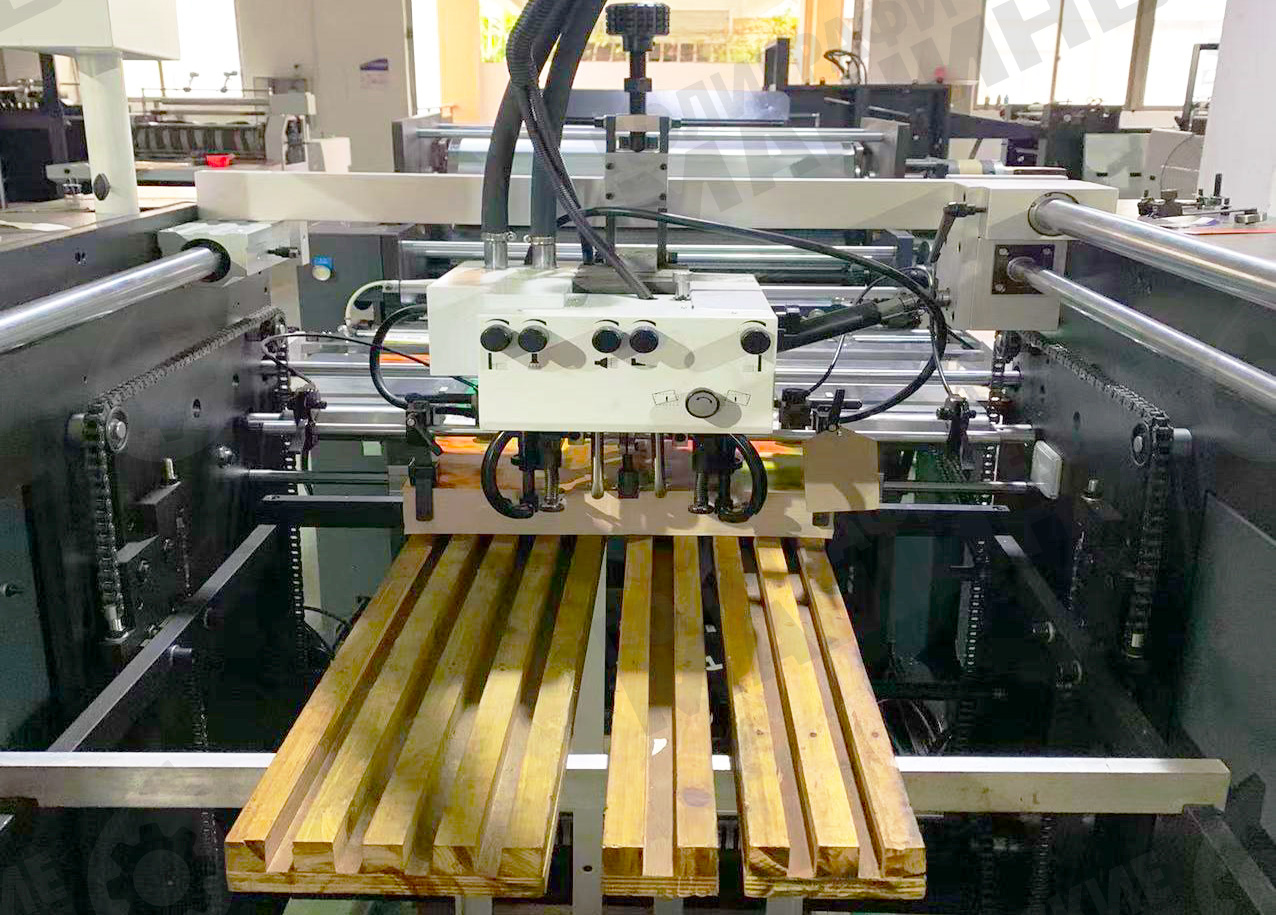

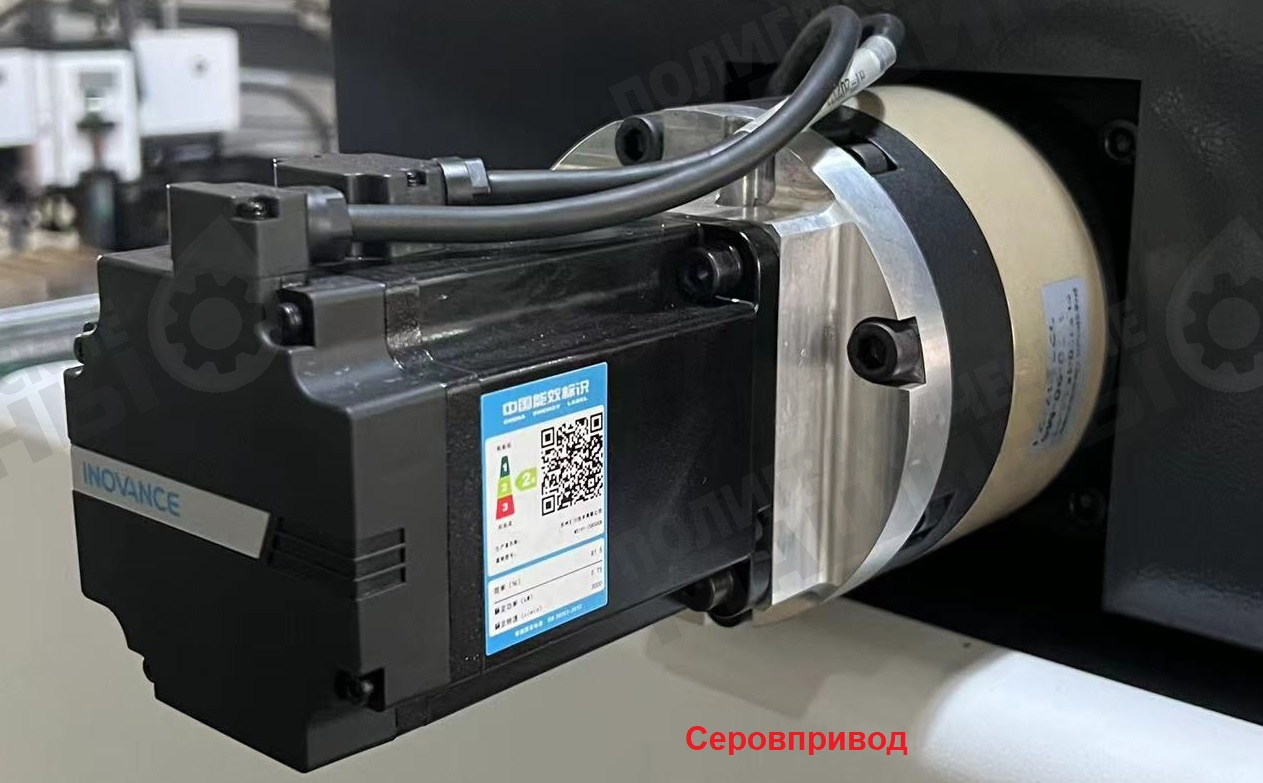

Высокопроизводительная каскадная вакуумная головка самонаклада лакировки SUPERSPOT с сервоприводом

Высокая точность приводки достигается благодаря равнению боковой маркой и по передним упорам на наклонном столе самонаклада:

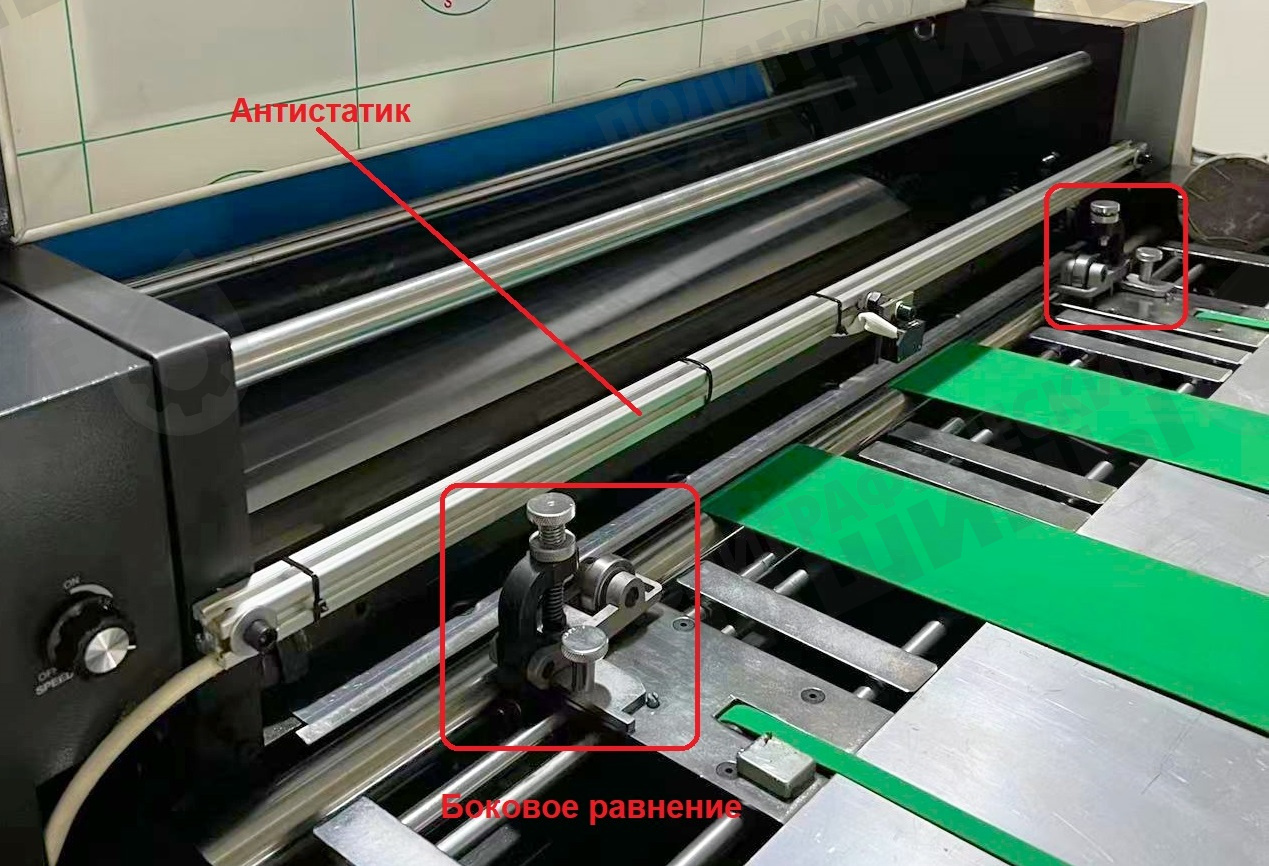

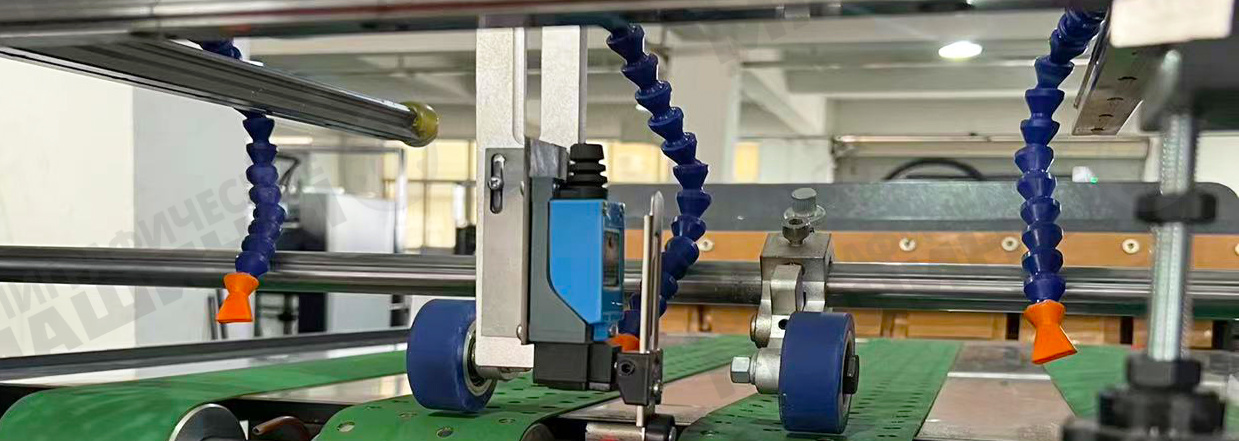

Наклонный стол самонаклада лакировальной машины SUPERSPOT (опционально — с вакуумными тесьмами) оснащен с высокоточным механизмом бокового равнения листа и опционально может быть дополнен антистатиком

Другое важное преимущество этих машин – возможность оснащения закрытой камер-ракельной системой нанесения с керамическим анилоксовым валом с высокой аккумулирующей способностью. Анилокс позволяет вам точно дозировать и равномерно передавать лак на форму, благодаря чему снижается расход лака и повышается качество лакировки.

Принцип работы закрытой камер-ракельной системы подачи лака на лакировальной машине SuperSPOT-76: 1-камер-ракель, 2-анилокс, 3-формный цилиндр, 4- печатный цилиндр

На выбор: камер-ракельная или 3-х валковая лакировальная секция SUPERSPOT

Для машин SUPERSPOT доступна работа как с водно-дисперсионными так и УФ лаками. Подача лаков производится автоматически из отдельных резервуаров (отдельно для УФ и для ВД лака) с подогревом, миксером и системой рециркуляции.

Для сплошного нанесения лака используется офсетное полотно, устанавливаемое в зажимы.

Выборочное УФ-лакирование производится либо посредством вырезанной в нужной форме офсетной резины, либо фотополимерной формы, аналогично используемой во флексографии.

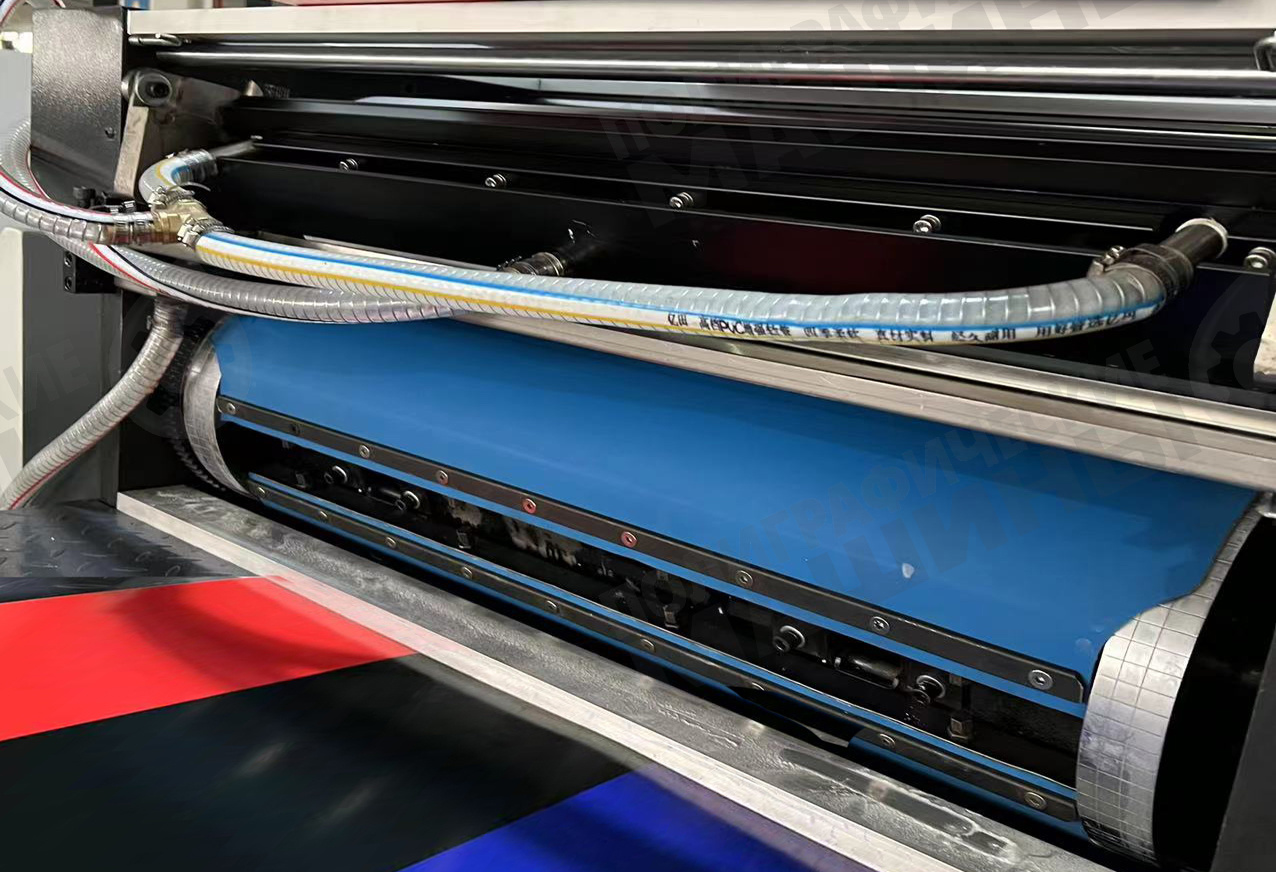

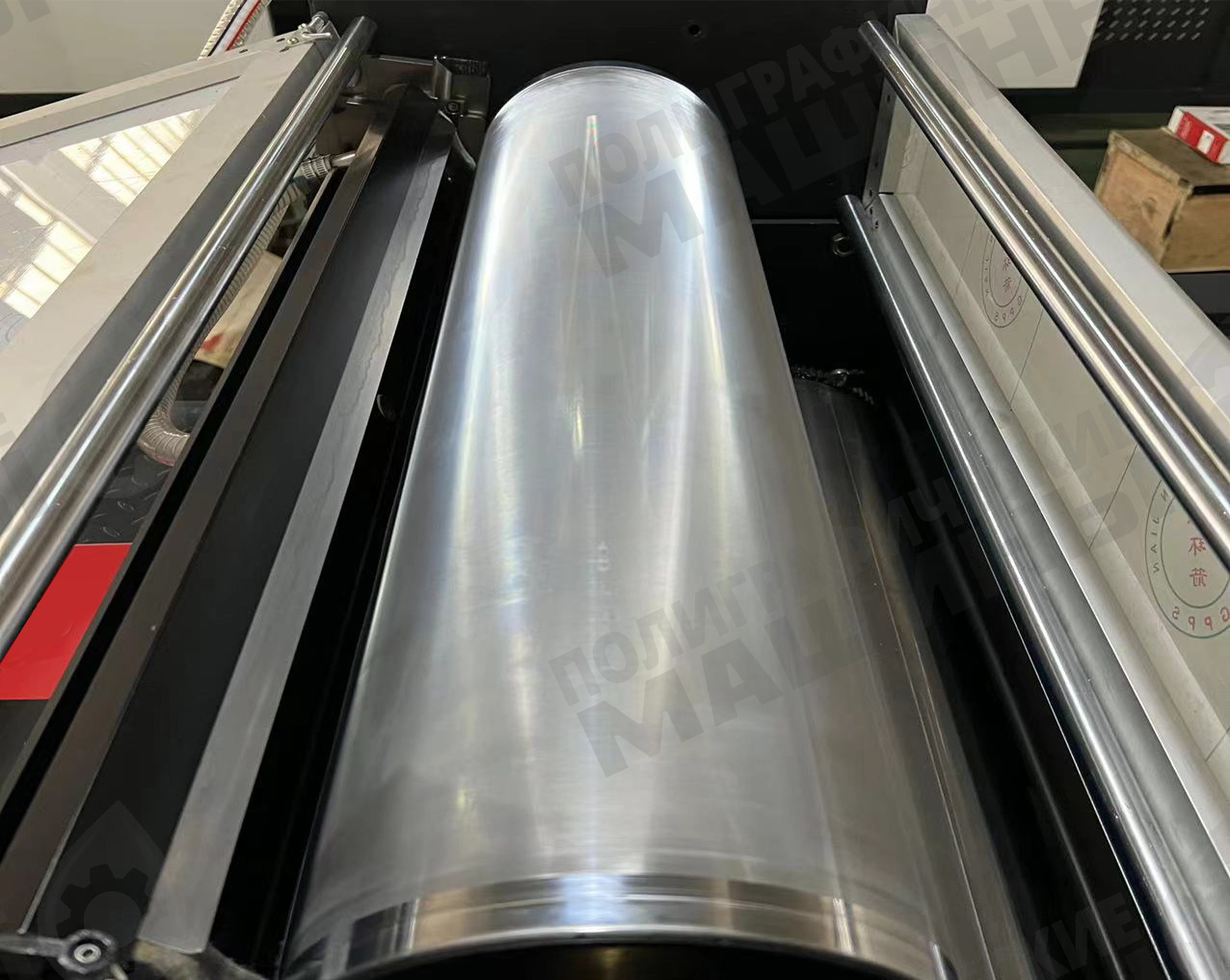

Цилиндр лакировальной секции SUPERSPOT

После лакировки укладывается на сетчатый транспортер с жаропрочным тефлоновым покрытием. Таким образом форгрейфера не подвергаются разрушающему воздействию УФ-излучения.

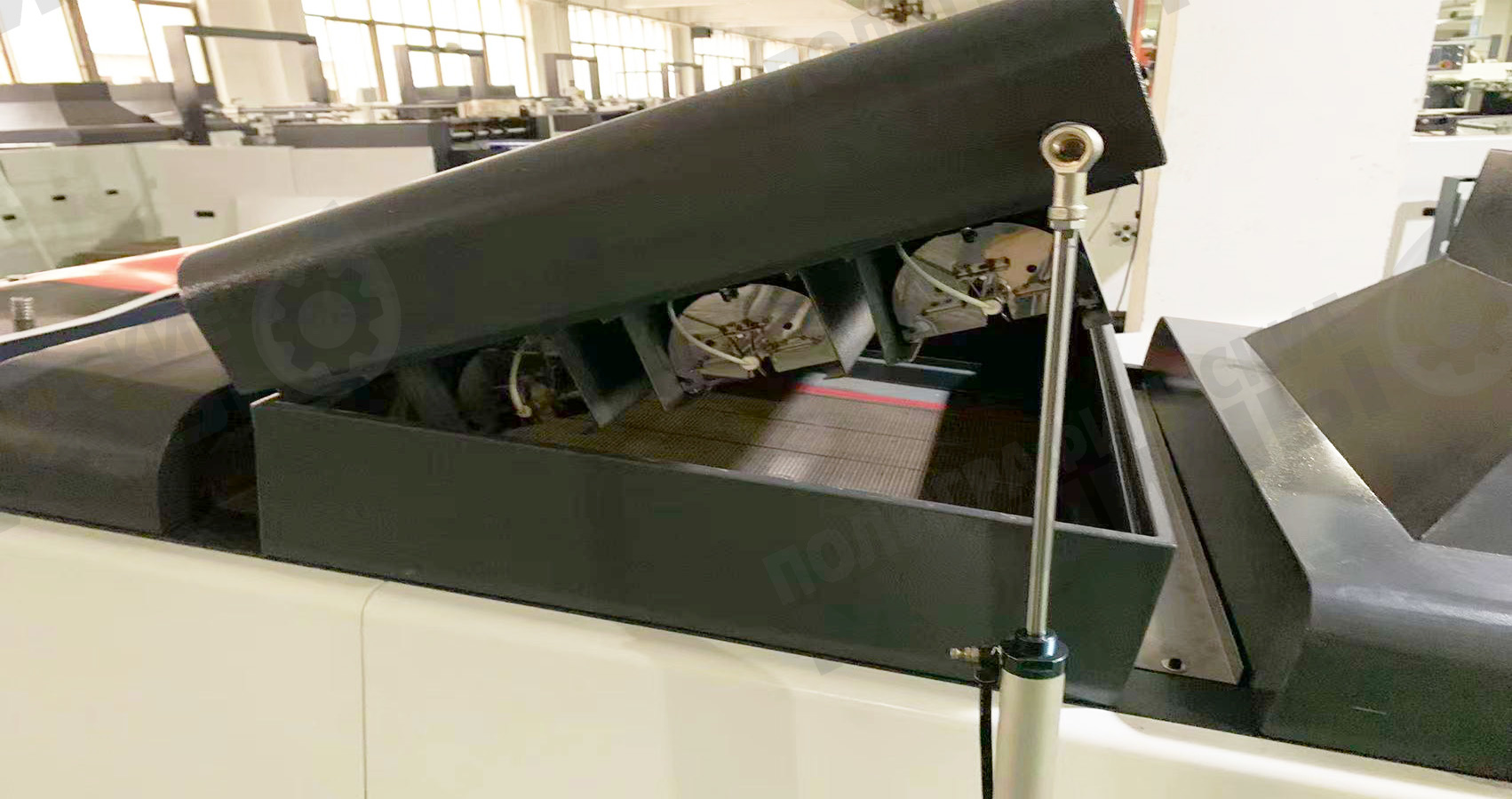

Автоматическая система защиты при перегреве отключит лампы и поднимет ламповые модули.  Это гарантия пожаробезопасности и легкий доступ к конвейеру.

Конвейер оснащен тремя модулями сушек:

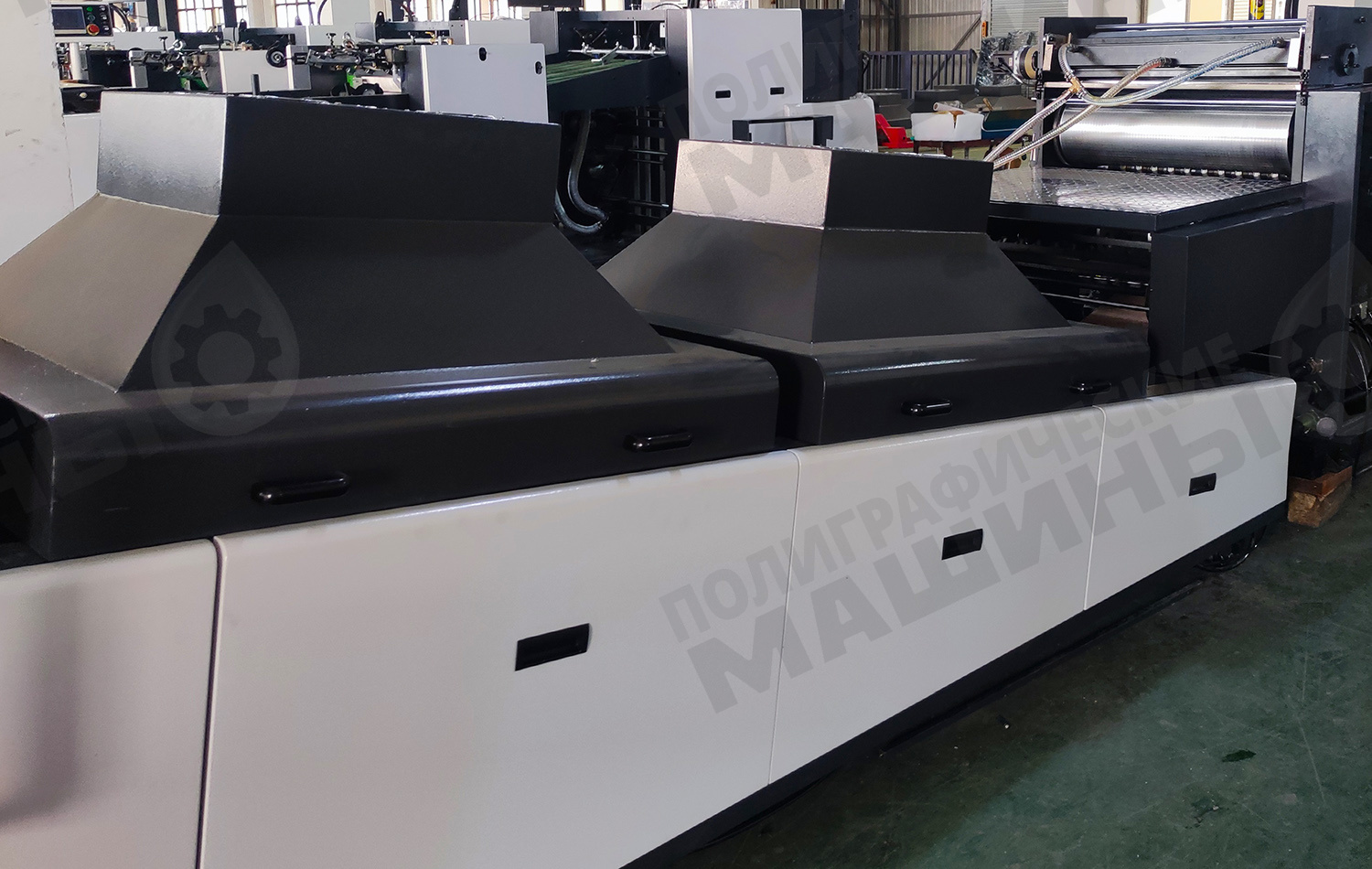

2 блока ИК сушек для водно-дисперсионных лаков лакировальной линии SUPERSPOT

— 2 Модули сушки водно-дисперсионных лаков и разжижения УФ-лаков:

• 1-й — с 12-ю ИК лампами малой длины волны
• 2-й: — с 6-ИК-лампами средней длины волны средней длины волны:

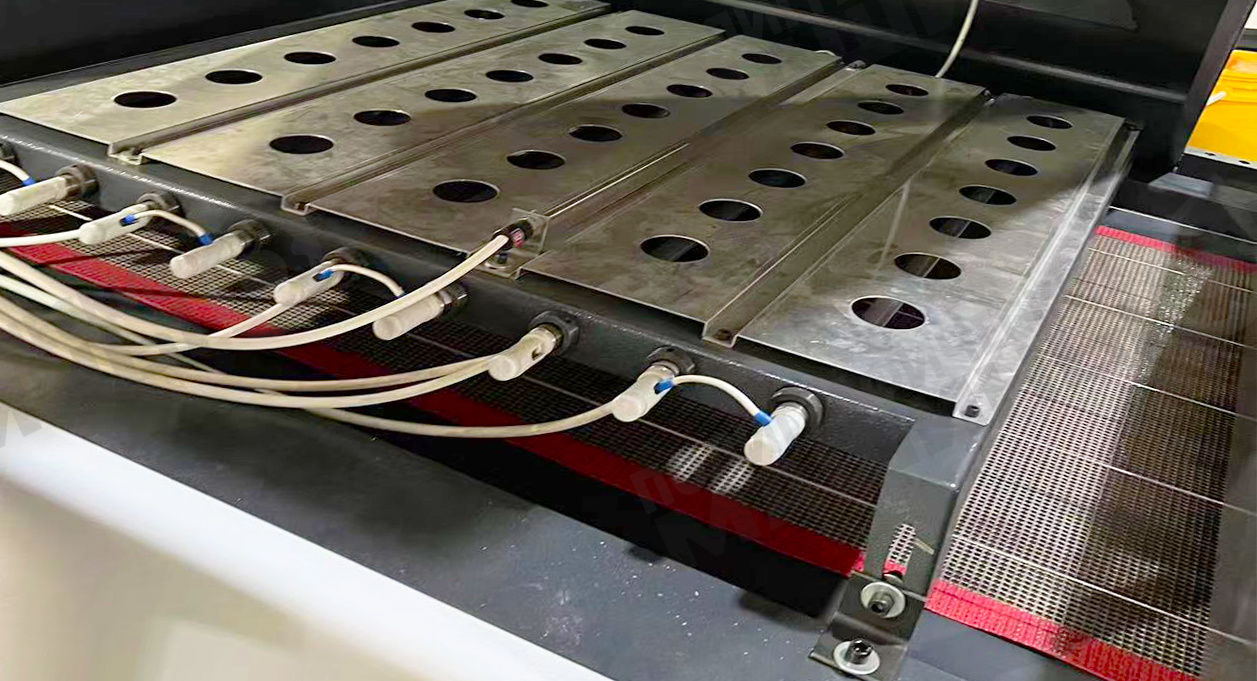

Модeли ИК-сушки с ИК-лампами средней и малой длины волны на лакировальной линии SUPERSPOT

Создаваемая температура, обдув горячим воздухом и интенсивность излучения в данном модуле позволяют быстро избавить отлакированные листы от излишков воды на высокой скорости работы

— Модуль для сушки УФ-лаков с 3-мя УФ-лампами и с системой обдува охлажденным воздухом:

Модуль с 3-мя УФ лампами и последующими блоками охлажднения листа обдувом лакировальной машины SuperSPOT

УФ-сушильный модуль оснащен отдельной вытяжкой для отвода испарений и озона:

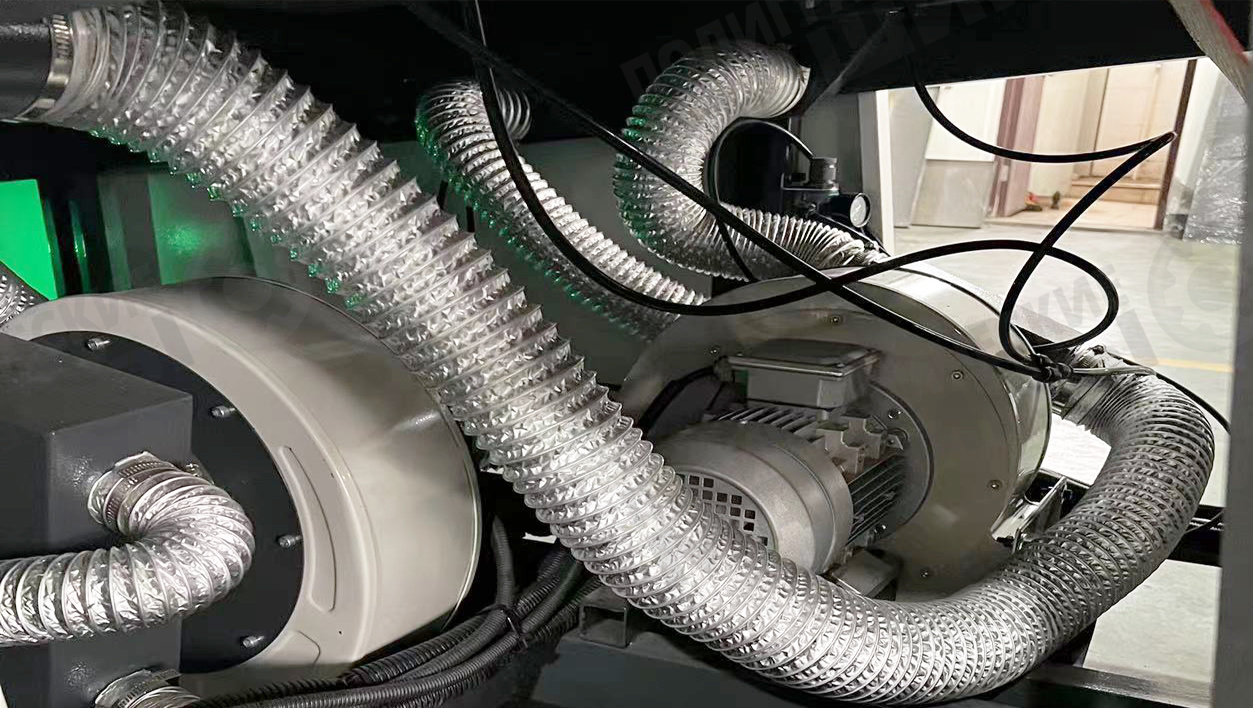

Вытяжки озона и рукава системы охлаждения листа сушильного конвейера лакировки SuperSPOT

2 модуля воздушного охлаждения листа перед укладкой – завершают сушильный конвейер:

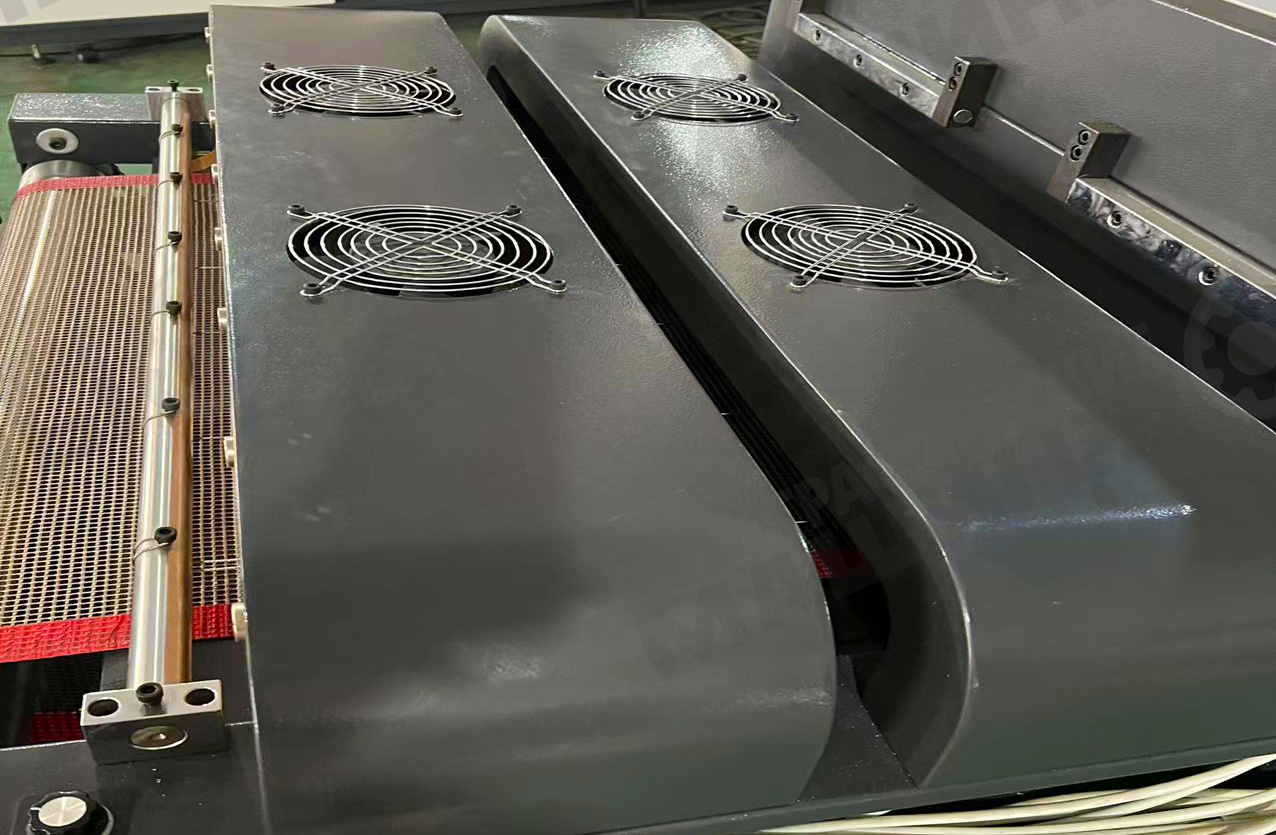

Сдвоенный модуль системы охлаждения листа лакировки SuperSPOT перед укладкой

После сушки лист попадает на вакуумный конвейер укладки листа в модуль приемки, который надежно фиксирует лист перед укладкой и за счет нижнего вакуума не позволяет поцарапать свежее лаковое покрытие:

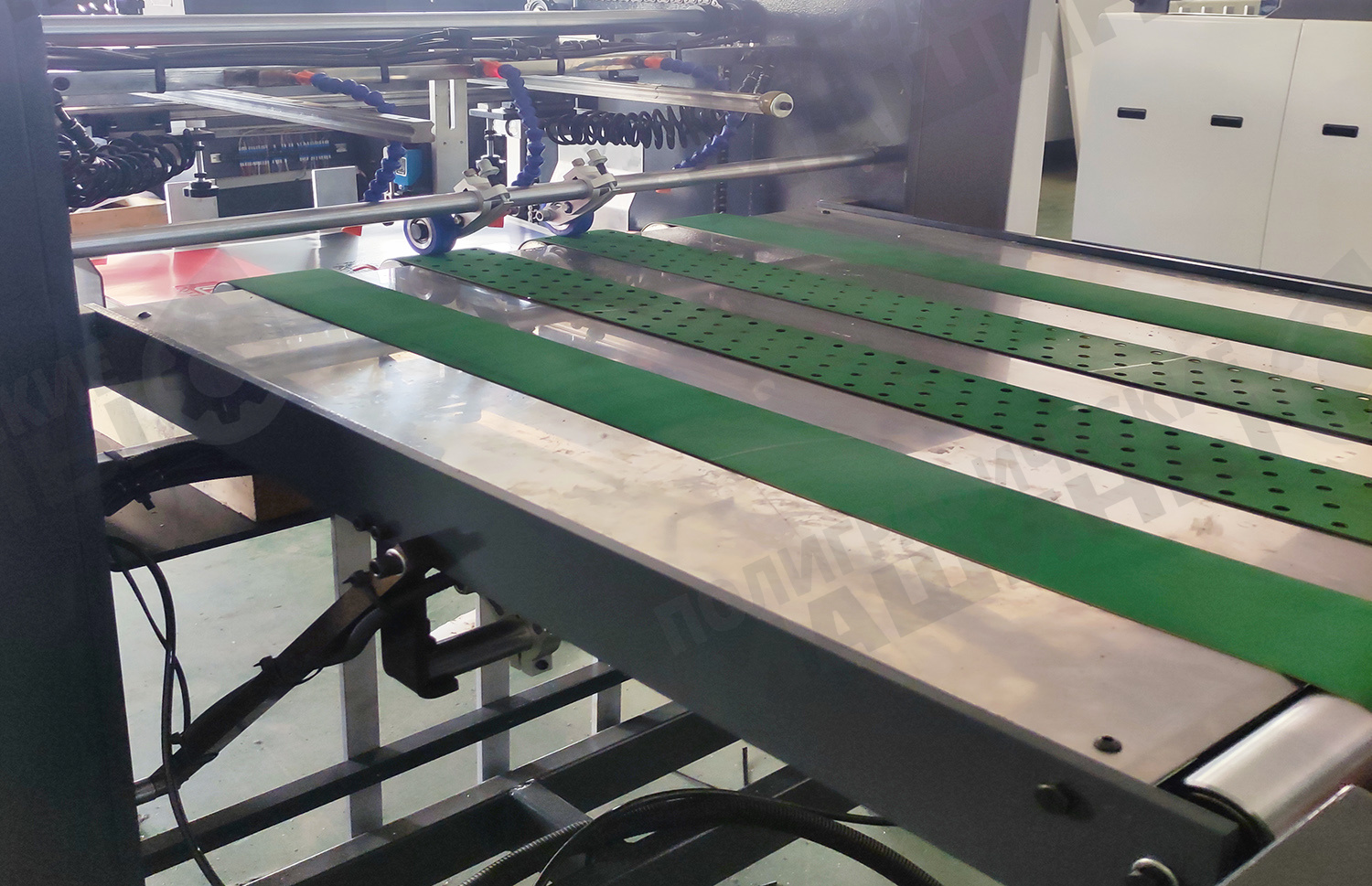

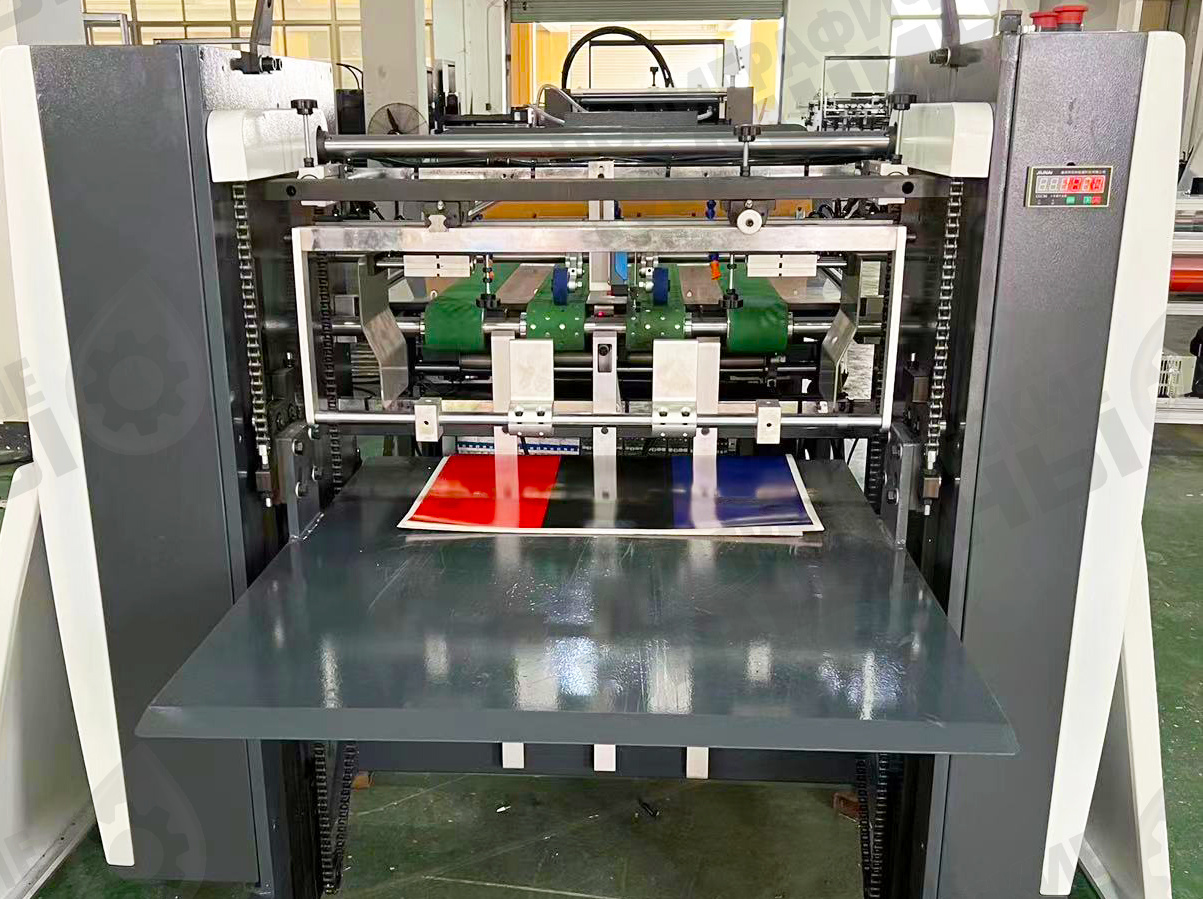

Вакуумный выводной стол после сушильного конвейера на лакировальной линии SUPERSPOT

Не всегда просто добиться ровной и четкой укладки в приемку тонкой и легкой бумаги. Для облегчения настройки укладки приемка оснащается направляющими поддувами:

Направляющие поддувы для направления листа и его лучшей укладки в приемку после вакуумного выводного стола на лакировальной линии SUPERSPOT

Глубокая паллетная приемка с высотой стопы до 920 мм позволяет получить идеальную укладку листов в стопу и снабжен всеми необходимыми системами безопасности и защиты от переполнения стопы.

Оснащена счетчиком листов в стопе приемки и защитой от переполнения.

Опционально оснащается системой Нон-стоп.

Паллетная приемка большой емкости с мощной стальной платформой и равнением стопы боковыми и передними упорами венчает линию выборочной УФ/ВД-лакировки SUPERSPOT

Технические характеристики:
