равнение, предфальцовка, самораскладное дно, конверты для картошки-фри, рыбы и колготок

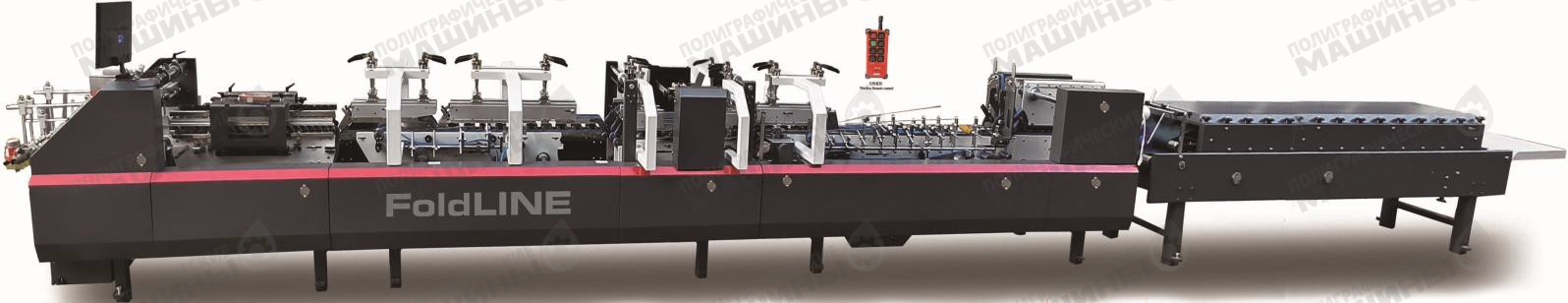

300м/мин – это максимальная механическая скорость Galaxy FoldLINE

Скорость и тишина работы машин серии FOLDLINE достигается за счет использования:

·          ременного привода вместо цепей,

Ременной привод осей шкивов в ф-склеивающих машинах серии Galaxy FOLDLINE обеспечивает высокую скорость, отсутствие вибраций и низкий уровень шума

• шестигранных осей — для надежной фиксации шкивов,
• мощных широких шкивов – шкивы с большей поверхностью соприкосновения с осью и ремнями ведут себя стабильно на высоких скоростях и при нагрузках,
• двух-стороннего крепления осей шкивов к раме — позволяет работать на больших скоростях без опасности наклона и смещения оси.

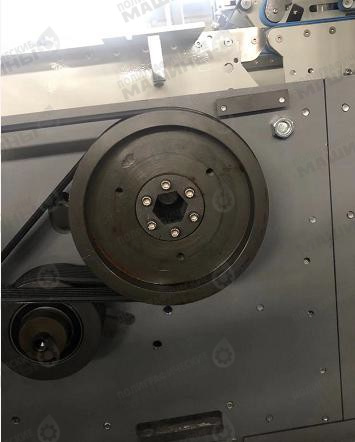

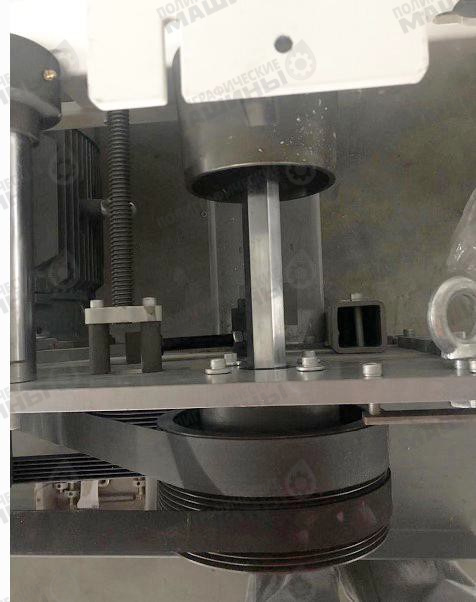

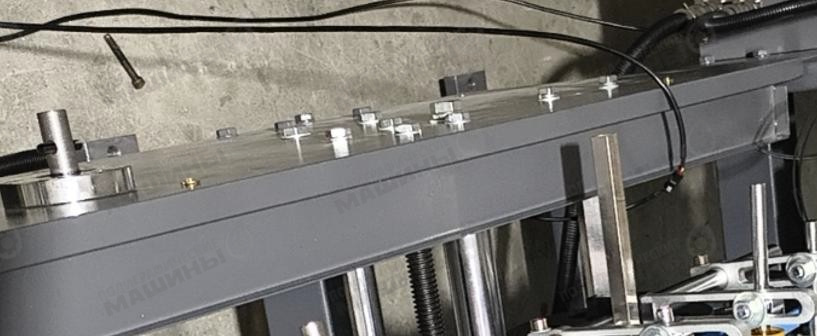

Широкие шкивы Galaxy FOLDLINE надежно закреплены на мощных шестигранных осях. Оси закреплены на раме машины на подшипниках по обеим концам

Реальная скорость работы зависит от многих факторов:

• физические способности операторов принимать готовые коробки,
• толщины бумаги и ее плотности,
• размера заготовок,
• формы заготовок,
• качества высечки и биговки/перфорации заготовок;
• качества, вязкости и схватываемости клея;
• условий внешней среды в цеху и других факторов, имеющих влияние на заготовки и работу машины.

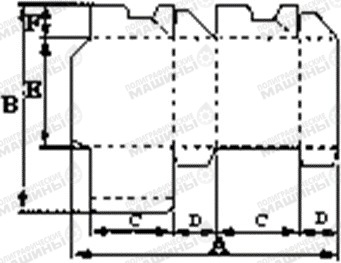

Виды коробок		GALAXY-800 FoldLINE
	1-точка
	A мм	90(60)-900
	B мм	60-700
	C мм	60-396
	D мин. мм	8
	2-точки
	A мм	175-900
	B мм	120-700
	C мм	25-200
	D мм	80-600
	3-точки самораскладное дно
	A         мм	120-900
	B         мм	120-700
	C мин. мм	45
	D мин. мм	30
	E мин. мм	60
	F мин. мм	20
	4/6-точек
	A          мм	200-700
	B          мм	120-700
	D          мм	20-120

 Подробное описание:

САМОНАКЛАД

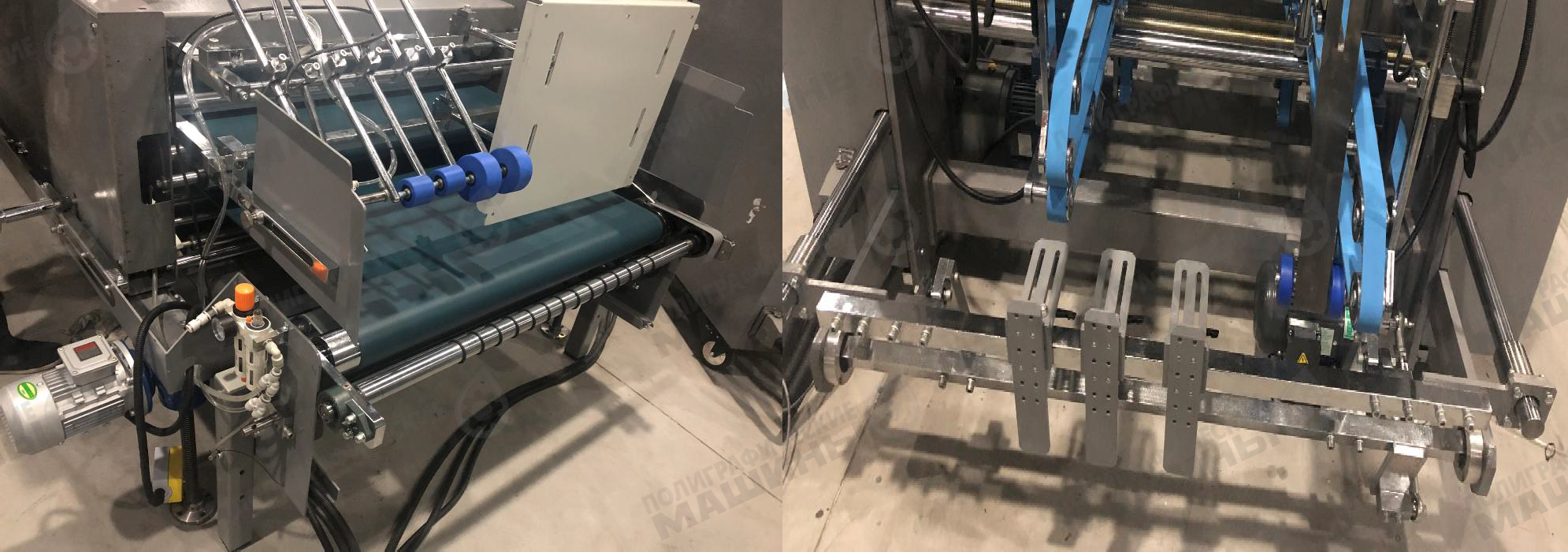

Самонаклад фальцесклеивающей машины Galaxy-800 FoldLINE с 8-ю быстросъемными ремнями и вибромотором

1. 8 высококачественных подающих ремней из японской резины Nitta с высокой протягивающей способностью обеспечивают легкую настройку и четкую работу самонаклада.
2. Стандартно самонаклад оснащается отдельным приводом с микрорегулировкой скорости для более тонкой регулировки зазора между заготовками коробок.
3. Пуск/Стоп самонаклада может управляться удаленно оператором посредством беспроводного пульта.
4. Опускание и подъем передних отделяющих упоров и двух боковых упоров удобно регулируются барашками. Это ускоряет настройку самонаклада и повышает удобство работы оператора.
5. Настройка боковых упоров и передних упоров по ширине выполняется быстро и легко.
6. Задние держатели стопы с регулируемым вылетом поддерживают стопу заготовок и обеспечивают их четкой отделение и подачу. Оснащены колесиками для более четкого разделения заготовок.
7. Вибросистема с электро-приводом позволяет четко отделять заготовки одну от другой в стопе и обеспечивать подачу заготовок непрерывным потоком.
8. Вибросистема с пневмо-приводом (Опция). Более долговечная и позволяет регулировать уровень амплитуды вибраций более четко под разные материалы.
9. Вакуумные ремни самонаклада для улучшения подачи заготовок из микро- гофрокартона (Опция).

СЕКЦИЯ РАВНЕНИЯ ЗАГОТОВОК

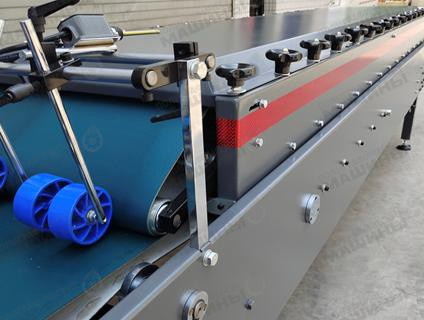

Стандартная секция равнения фальцесклеивающей машины Galaxy-800 FoldLINE с электро-пиводом опускания кнопками.

Секция равнения позволяет добиться идеального совмещения склейки по боковому клапану и значительно снизить количество брака.

СЕКЦИЯ ПРЕДВАРИТЕЛЬНОЙ ФАЛЬЦОВКИ

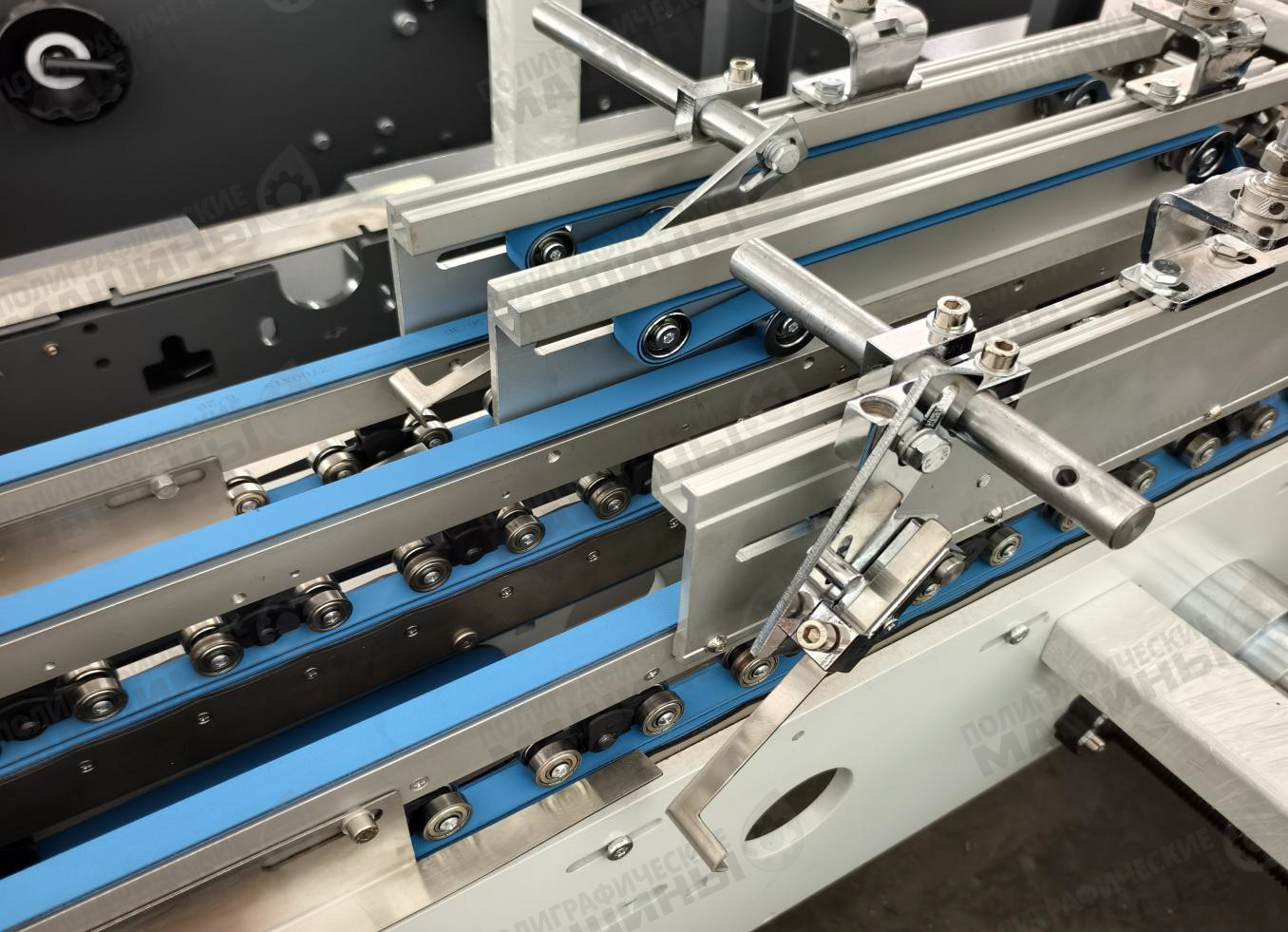

Просторная, секция предварительной фальцовки позволяет с удобством настроить машину на нужный вам сгиб и разместить в ней дополнительное оборудование:

• клеевые сопла для верхней проклейки;
• аппликаторы двустононнего скотча и отрывной ленты;
• модули для формирования клапана «гармошкой»: Z-fold;
• крючки для загибки поперечных клапанов;
• верхние протяжные конвейера могут быть сняты или заменены на короткие;
• и т.д.

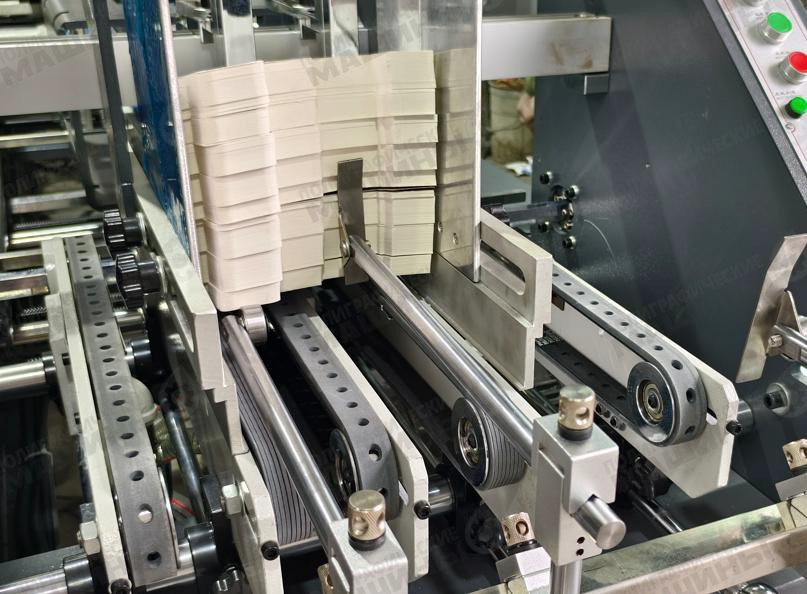

В стандарте машина оснащена 3-мя линиями конвейерной протяжки в секции пред-фальцовки.

3-я, средняя линия — для более надежной проводки заготовки и исключения ее перекоса.

Нижний левый ремень имеет увеличенную ширину для предотвращения оставления следов протяжки на чувствительных материалах коробки

Стандартно секция предфальцовки GALAXY-800 FoldLINE снащена:

• одним компактным модулем предварительной фальцовки на 180° (левым) по 1-му сгибу
• второй компактный модуль предварительной фальцовки на 180° (правый) — для коробок с 2-мя параллельными стенками, конвертов и т.п. (Опция).
• одним ременным модулем пред-фальцовки на 135° по 3-му сгибу новой конструкции с удобной регулировкой по углу наклона.

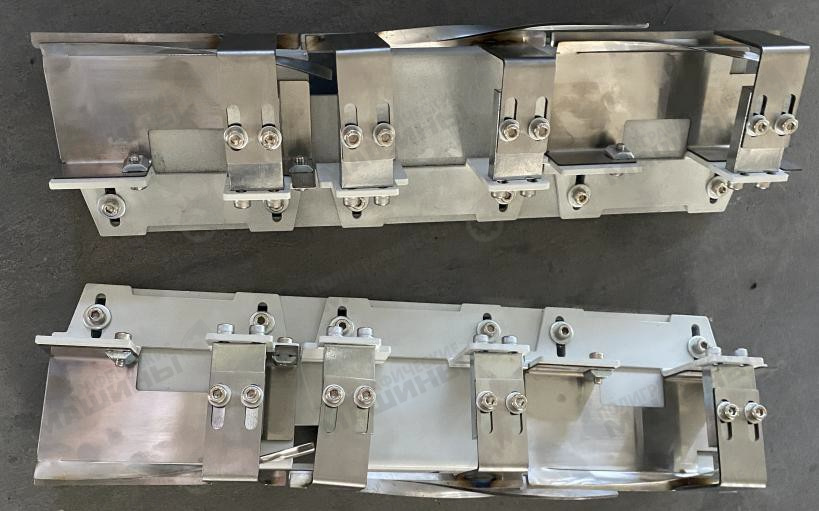

Новые модули формирования сгиба позволяют предварительно продавить сгибы коробки по линиям продольной биговки и, как следствие, обеспечить ее легкую раскрываемость до нужной формы на упаковочных автоматах.

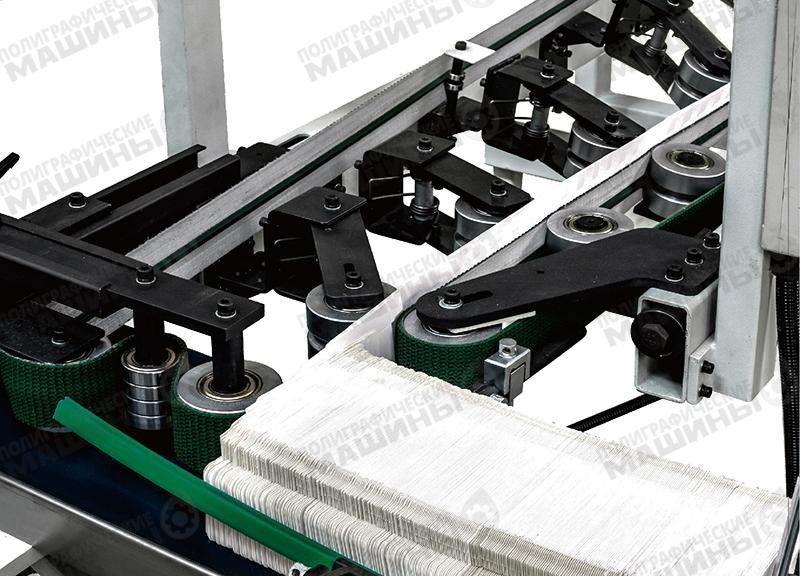

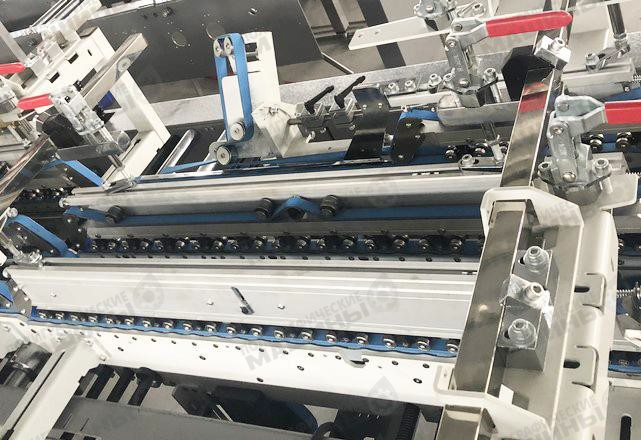

Секция предварительной фальцовки на 180⁰ фальце-склейки Galaxy 800 FoldLINE

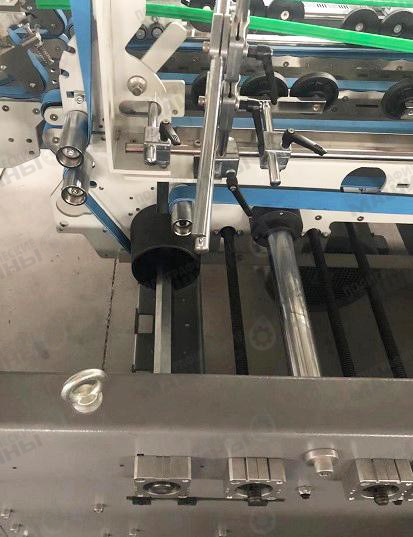

Секция предварительной фальцовки на 135⁰ фальце-склейки Galaxy 800 FoldLINE

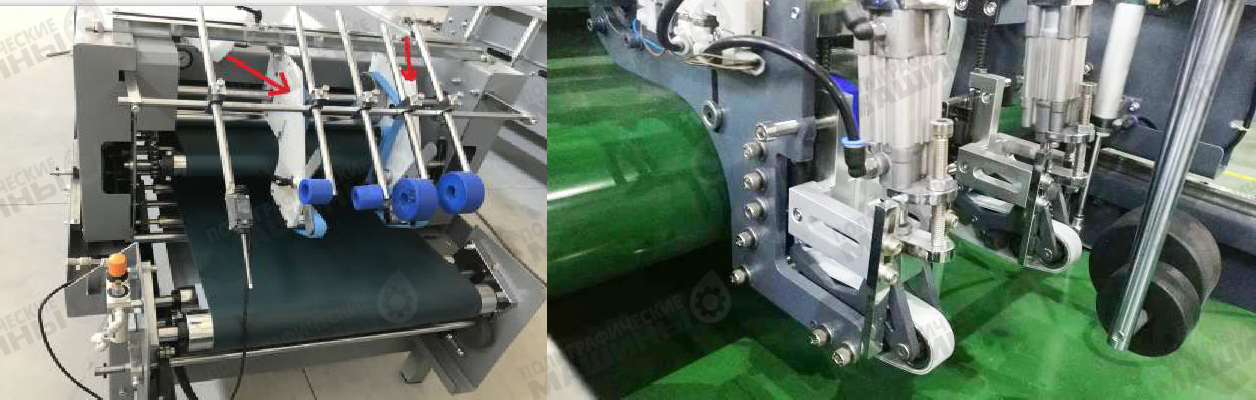

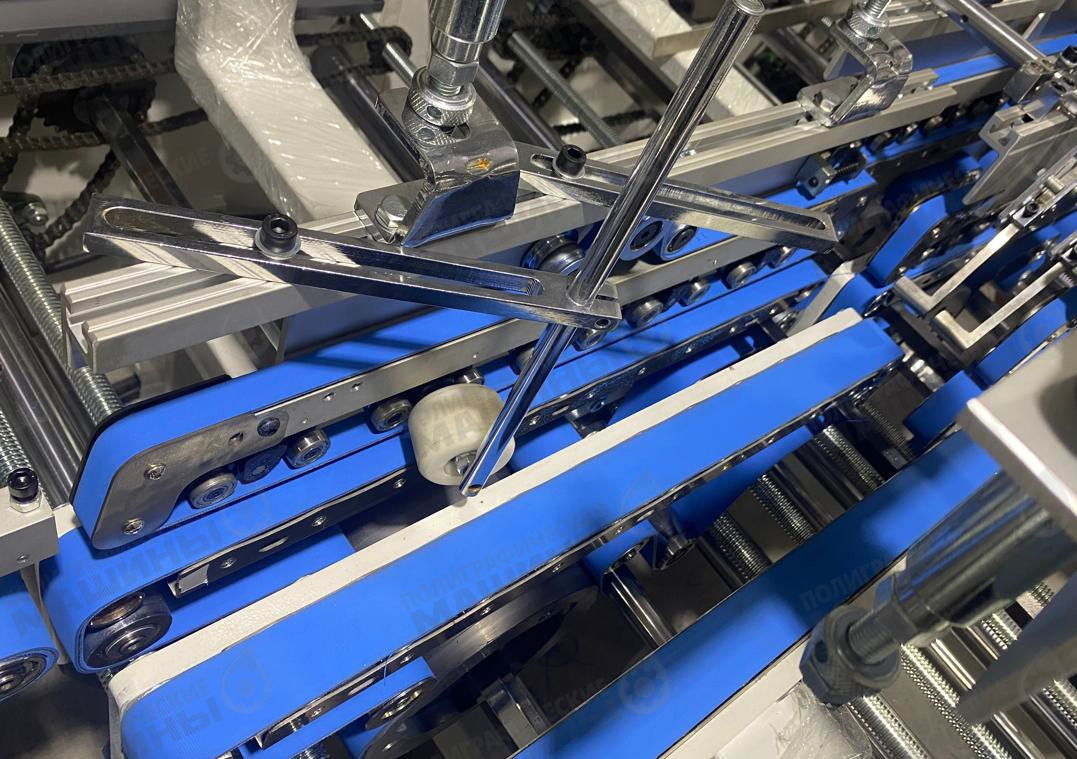

1. Верхняя часть роликовых протягивающих модулей оснащена телескопическими регулировками. Как результат – оператор очень легко и быстро может запрессовать или отжать нужную линию протяжки. Это способствует быстрой переналадке всей машины с тиража на тираж.
2. Устройство очистки клапана фрезой, шлифует клапан абразивным роликом для более эффективного склеивания (Опция).

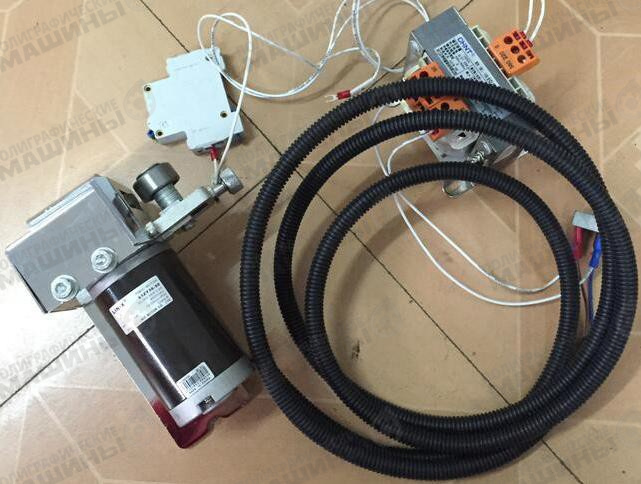

Устройство фрезирования клапана GALAXY-800 FoldLINE счищает краску, лак или частично пленку с поверхности проклеиваемого клапана

СЕКЦИЯ ЗАГИБА ДНА САМОРАСКЛАДНЫХ КОРОБОК (3-точки) крючками – удлиненная 1,45 м

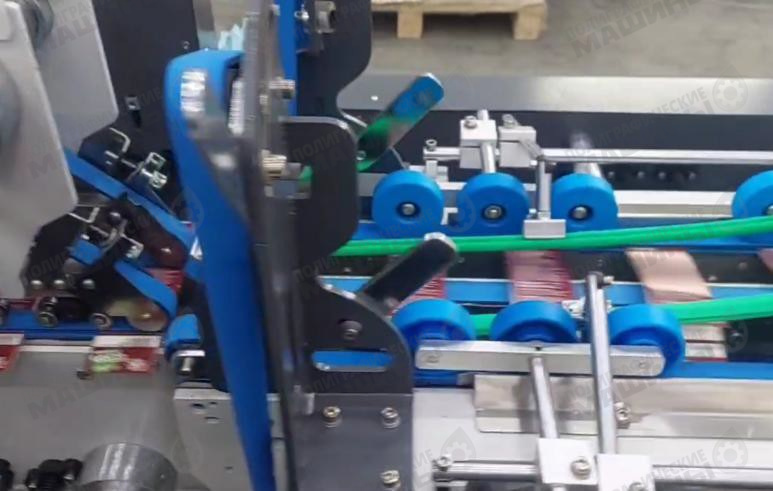

Секция загибки дна крючками для коробок с самораскладным дном (3 точки склейки) на Galaxy 800 FoldLINE

Секция позволяет складывать донные клапана самораскладных 3-точечных коробок с помощью эластичных крюков против хода заготовки

1. Удлиненная на 500 мм секция позволяет проще и быстрее производить настройки и

 устанавливать много дополнительного оборудования. Большое пространство создает оператору все удобства для легкого монтажа подгибающих донный клапан крючков. Устройства имеют понятный и легкий механизм крепления

2. Конструкция с конвейерными протяжками в 3 ручья.
3. Секционная конструкция верхней протяжки оснащена телескопическими регулировками верхних протяжных конвейеров по высоте, как и в секции предварительной фальцовки.
4. В    этой    секции    возможно    размещение    дополнительного    оборудования       для изготовления нестандартных коробок:

• поперечной кассеты для изготовления конвертов для колготок, картофеля-фри, CD- дисков, рыбных конвертов и т.п. с поперечной фальцовкой переднего клапана;
• поворотного модуля для заготовок на 90° с дальнейшей их дофальцовкой;
• клеевых сопел для верхней проклейки и аппликаторов скотча;

КЛЕЕВАЯ СИСТЕМА

Машина в стандарте 2-мя нижними ваннами: по 0,8 л с нанесением холодного клея.

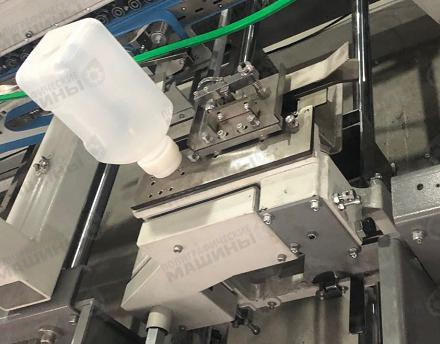

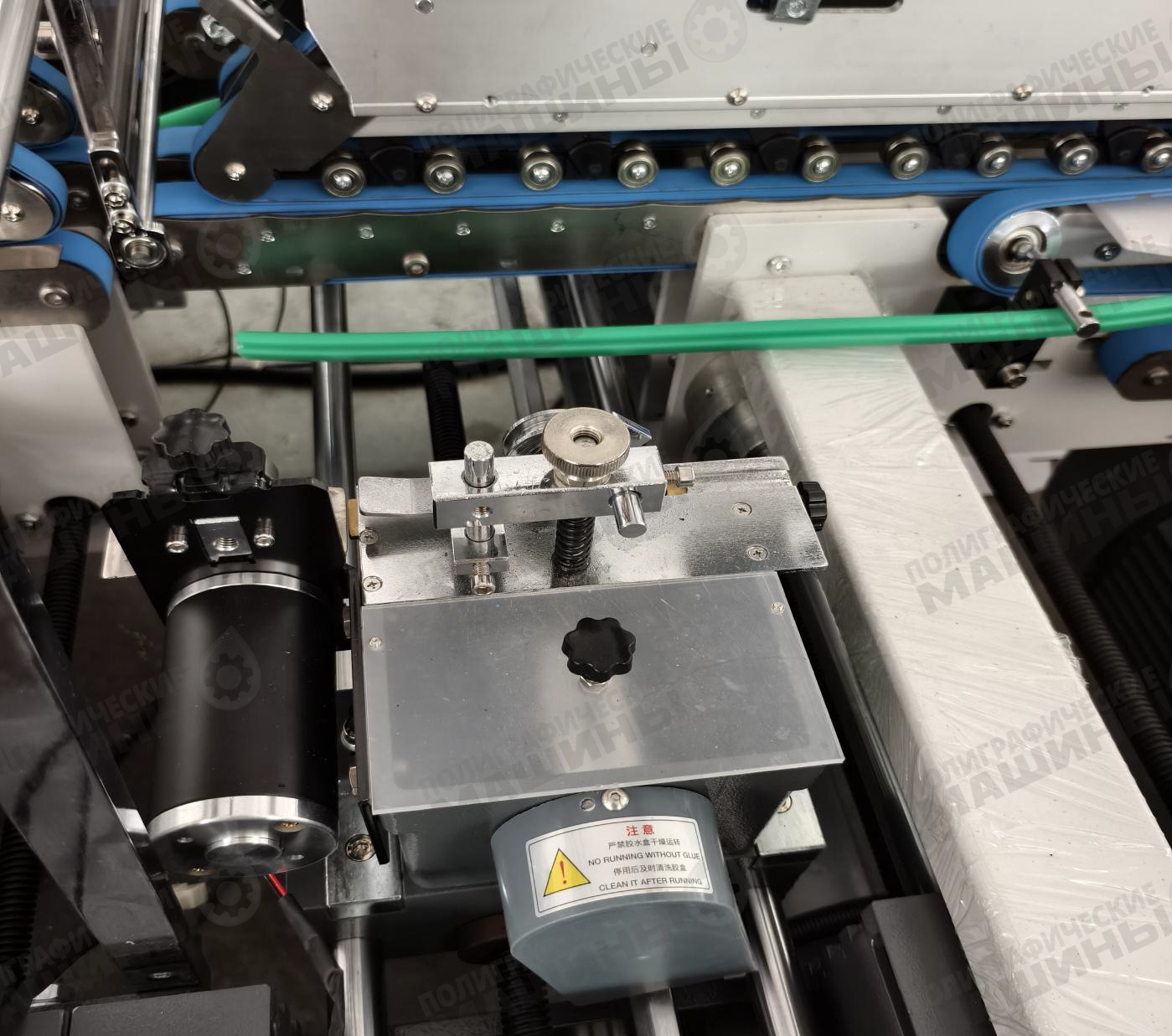

Стандартные клеевые ванны 0,8 литра Galaxy -800 FoldLINE с предварительной очисткой клапана фрезой

ОПЦИЯ: 1-й (левая) нижняя дисковая ванна большой емкости ( до 3,2 л с бутылкой)

 Ванна большой емкости имеет следующие режимы работы:

—   без бутылки: емкость до 1,6 л;

 — с бутылкой: емкость ванны 1 л + 2,2 л бутылка

Нижние     клеевые    ванны     из     нержавеющей     стали     имеют     специальную                       конструкцию, препятствующую разбрызгиванию клея при работе на высоких скоростях:

• Клеевой бак большой емкости позволяет долгое время работать без остановки;
• Бутылки для непрерывного пополнения (Опция);
• Клеевой бак легко и быстро достается для промывки;
• Количество подачи клея имеет тонкие микро-регулировки.

При использовании 2-х нижних ванн — они могут использоваться одновременно для проклейки коробок с двойными стенками.

Опция: Клеевая ванна большой емкости (левая) и Клеевые системы KQ для нанесения клея соплами

ОПЦИЯ: Машина может быть дополнена форсуночной системой нанесения холодного клея KQ (КНР) с 2-мя, 3-мя или более соплами

СЕКЦИЯ ОКОНЧАТЕЛЬНОЙ ФАЛЬЦОВКИ И СОВМЕЩЕНИЯ

Финишная фальцовка и совмещение бокового клапана Galaxy-800 FoldLINE

1. Стандартно оснащена 3-мя конвейерными протяжными механизмами.
2. Новая конструкция   выводных   конвейеров  позволяет   смещать   верхние протяжные

 конвейера и выводные ремни вперед-назад:

• Это важно при работе с несимметричными и нестандартными коробками;
• При работе с коробками с чувствительной запечатанной поверхностью или матовой

 ламинацией (чтобы ремни не оставляли следов на поверхности коробок). Отсутствие этих регулировок в более простых комплектациях фальце-склеивающих машин существенно уменьшает перечень доступных к изготовлению коробок.

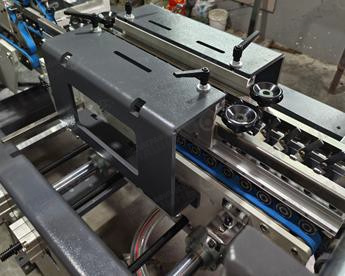

Регулируемый по вылету верхний конвейер с современными регулировками натяжения Galaxy-800 FoldLINE

3. Конвейера и ремни секции дофальцовки укомплектованы хорошим набором направляющих и боковых проводящих роликов разной формы (цилиндрические и конические) и наклона (90 градусов). Важно иметь возможность установки нужной силы прижима, наклона и высоты роликов в зависимости от типа материала и дизайна коробки.
4. Индивидуальный привод    с   регулировкой   скорости   позволяет   добиваться                                 идеальной настройки совмещения клапана на секции длофальцовки
5. В стандарте готова к работе с готовой коробкой шириной 35 мм

ПРОСТОРНАЯ СЕКЦИЯ ВЫВОДА ЗАГОТОВОК («ТРОМБОН»)

Выводная секция «тромбон» Galaxy-800 FoldLINE с регулировками по вылету

Секция принимает собранную коробку, допрессовывает ее, ведет подсчет готовых коробок, и выкладывает их каскадом на обжимной конвейер.

Тромбон    оснащен    датчиками    счета    и    пневмо-кикером   разделения                   отсчитанного  количества заготовок по партиям.

Разделение партий так же возможно осуществлять методом старт/стоп — с разрывами между партиями. При Старт/стоп работа линии замедляется на остановки, связанные с формированием разрывов.

Система разделения партий позволяет точно контролировать производительность машины и многократно облегчает труд операторов по подсчету и приемке готовых коробок.

УДОБНЫЕ ЛОТКИ ДЛЯ ИНСТРУМЕНТА НА ВСЕЙ МАШИНЕ

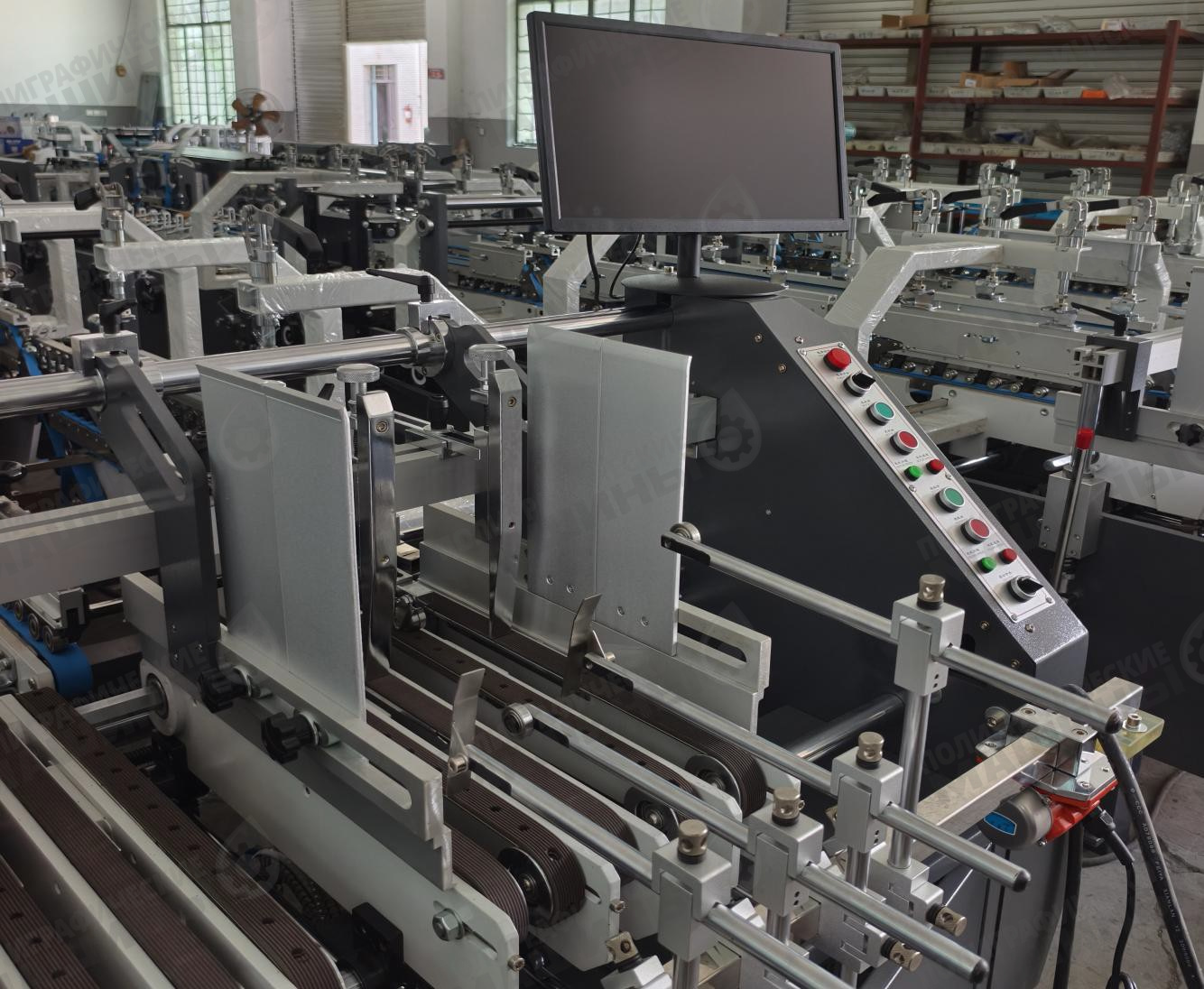

РУСИФИЦИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ с 2-мя дистанционными пультами

Русифицированная Сенсорная ЖКИ панель управления Galaxy-800 FoldLINE с пультом дистанционного управления

1. С главной панели управления задаются основные параметры работы, работа поддува, скорость, подсчет и разделение партий и др.

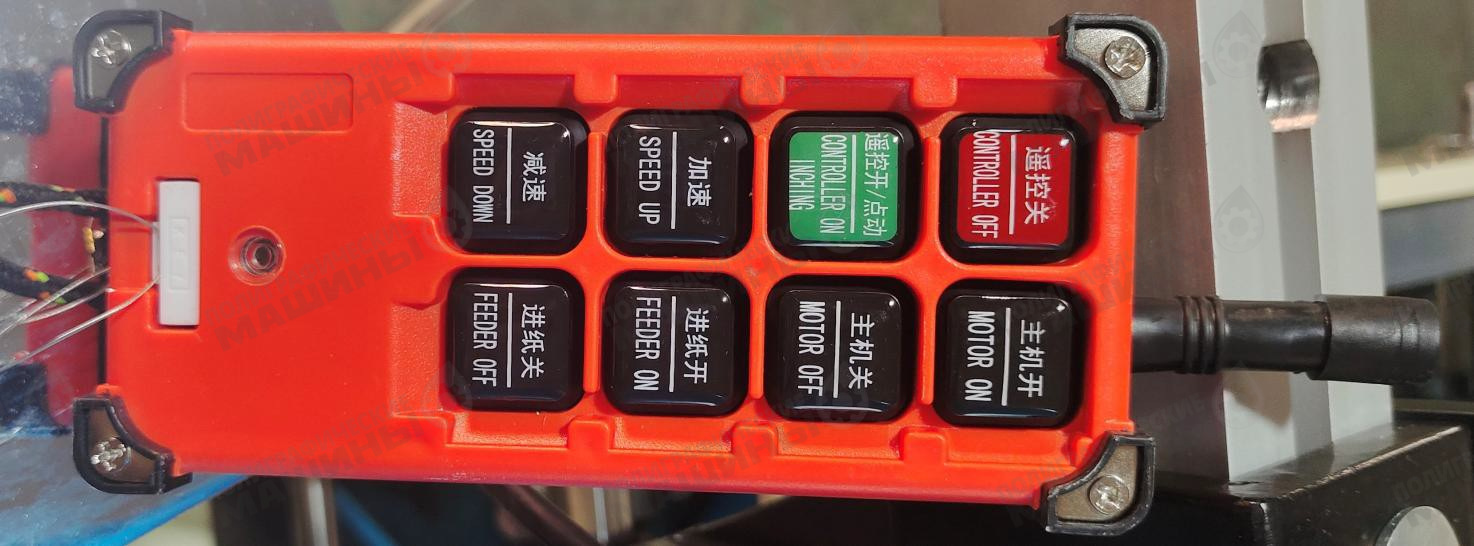

2. С помощью дистанционного пульта оператору гораздо легче производить настройку машины на тираж, удаленно работая на каждом из участков фальцевально-склеивающей линии и контролируя как прямой, так и обратный ход, ход на толчках и т.п.. Это очень удобно и экономит массу времени при переналадках. Пульты оснащены магнитными держателями и легко крепятся на раму машины.

ПРИЕМНЫЙ ОБЖИМАЮЩИЙ КОНВЕЙЕР с регулируемым ПНЕВМО-ПРИЖИМОМ

Выводной обжимающий конвейер с пневматической регулировкой давления и возможностью смещения верхнего ремня вперед-назад Galaxy-800 FoldLINE

 Превмо-обжимной конвейер 3,5 м. Ремни обжимного конвейера имеют Пневмо-регулировки прижима и подвижную верхнюю часть конвейера для настройки выклада на разную длину и толщину готовой коробки.

1. 2 скоростных режима работы обжимающего конвейера: Автоматический и Ручной;
2. Автоматический – задается определенный нахлест коробок, Скорость работы конвейера синхронизирована со скоростью работы. Прокрутка конвейера начинается только когда сенсор на входе получает сигнал о появлении первой заготовки.
3. Ручной режим – конвейер движется с постоянной заданной скоростью, независимо от скорости работы машины.
4. Опционально может быть оснащен дополнительным вспененным мягким вспененным ремнем обжима для чувствительных к царапинам поверхностей.
5. Машина оснащается направляющими колесами для гашения инерции вылетающих из «тромбона» коробок.
6. Верхний ремень конвейера смещается вперед-назад, для эффективной приемки коробок разной длины.
7. регулируется наклон ремня на входе в конвейер для подстройки под разные типы коробок.

 ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ:

 Вибросистема с пневмо-приводом.

Позволяет регулировать уровень амплитуды вибраций более точно под разную плотность материалов. Это позволяет добиться более четкого разделения заготовок при подаче из тяжелой, высокой стопы.

Пневматический вибропривод самонаклада для удобной настройки на материалы разной плотности GALAXY 800 FoldLINE

 Вакуумные ремни самонаклада

Вакуумные ремни 4 из 8-ми с возможностью индивидуальной регулировки, возможностью установки вакуума

 Устройство очистки клапана плазмой на 1,2 или 3 сопла:

Модуль очистки клапана плазмой для GALAXY 800 FoldLINE

2-й (правый) компактный модуль предварительной фальцовки на 180°.

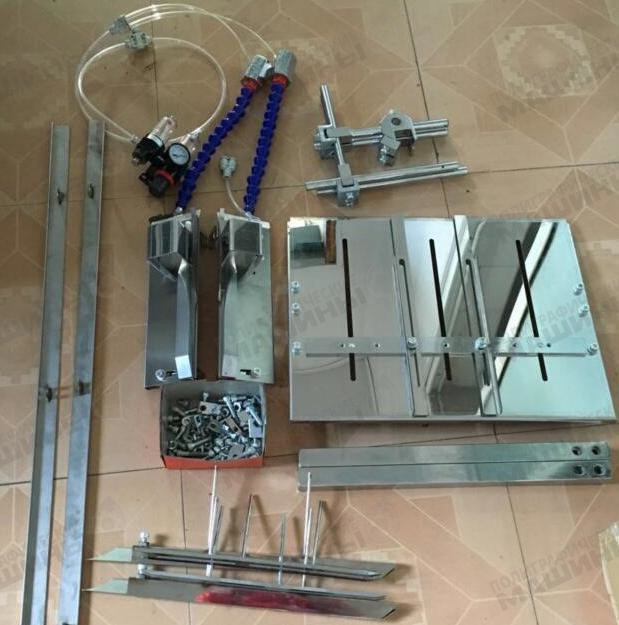

 Комплект поперечной фальцовки для складывания конвертов с 2-мя боковыми клапанами типа конвертов для картошки-фри, рыбы, колготок, CD-конвертов и т.п. Оснащен поддувом, который помогает четко завернуть ведущую часть коробки в кассету и эффективно сложить ее поперек хода машины.

Кассетная фальцовка для складывания конвертов для картошки-фри, рыбы, колготок, CD-конвертов и т.п.

СЕКЦИЯ ЗАГИБА 4-6 УГЛОВ типа «ВЕРТОЛЕТ»

Секция предназначена для загибки коробок в виде открытого лотка с 4-мя углами (лоток с печеньем) или лотка с крышкой (коробка для пиццы). на 4 – 6 точеки склейки. Оснащена сервоприводами и системой датчиков для четкого контроля работы загибающих лопастей

Механизм загиба хвостовых клапанов («Вертолет») разделен на 2 оси для лучшего контроля коробок различной конфигурации контролируется 2-мя сервоприводами.

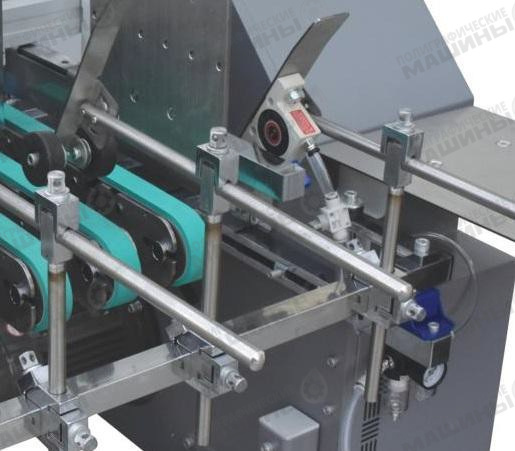

Система «Вертолет»: цикл вращения лопастей загибателей контролируется сервоприводами

1. Быстросъемная система крепления лопастей загибателей;
2. 2 режима работы загибателей: 1) загиб короткого клапана; 2) загиб длинного клапана (требуется больше времени для полного закрытия клапана и гашения инерции);
3. Оси вращения загибателей 1) и 2) имеют индивидуальный привод;
4. Секция оснащается фотодатчиками контроля загибки клапана;
5. Цифровая регулировка цикла работы загибателей с дисплея управления.

 Комплект фальцовки боковых стенок коробки гармошкой “Z-Fold”

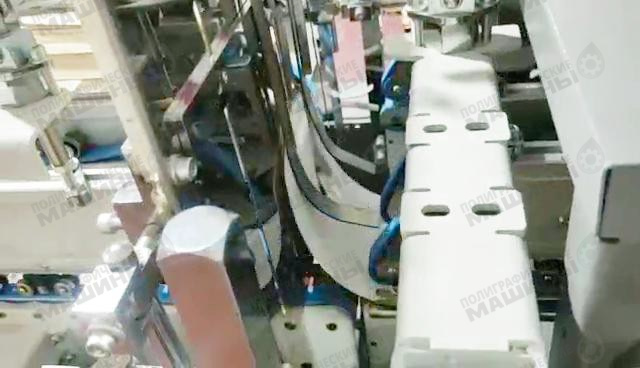

Комплект для складывания боковых стенок коробки «гармошкой» для GALAXY 800 FoldLINE

 Комплект поворота коробки на 90 градусов для складывания клапанов по 4-м сторонам коробки или других специфических задач.

Комплект для поворота коробок на 90 градусов для GALAXY 800 FoldLINE

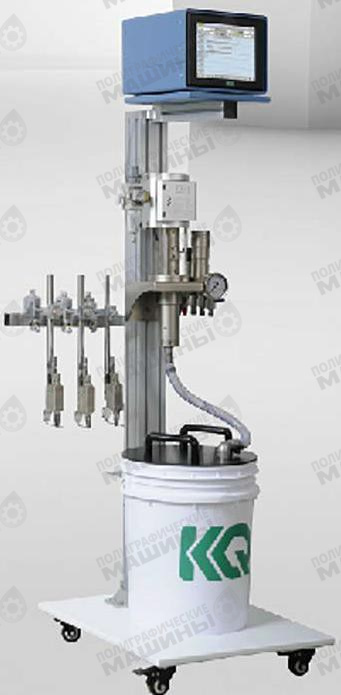

 Клеевые системы с нанесением клея форсунками на 1, 2, 3 и 4 форсунки KQ для нанесения клея на косые клапана и в сложно-доступные места на заготовке.

 Прессующе-разглаживающая механическая, либо пневматическая насадки на входе коробок в конвейер с мощным начальным обжимом. Насадка состоит из двух прижимных ремней, давление которых регулируется либо механическими ручками либо пневмоцилиндрами. Это устройство позволяет надежно контролировать как прием готовых коробок и их четкую укладку в сплошной поток, так и их разглаживание в абсолютную плоскость для облегчения дальнейшей упаковки и транспортировки.

Механическая и Пневмо прессующая насадка на прижимной пневмо-конвейер Galaxy 800 FoldLINE

 Джоггер-вибросталкиватель приемки.

Джогер-вибро для выравнивания заготовок перед обжимом- на входе в обжимной конвейер GALAXY 800 FoldLINE

 Вспененный ремень нежного обжима для предотвращения царапин на матовой ламинации и печатной поверхности готовых коробок.

 Барьер безопасности световой для остановки машины при пересечении посторонними.

Световой барьер безопасности Galaxy 800 FoldLINE

 Поворотный конвейер (вертикальный разворот стопы) «L-Packer», который разворачивает поток коробок под углом 90 градусов к линии и выводит их в вертикальным положении, что значительно ускоряет и упрощает приемку.

Устройство Вертикального выклада готовых коробок «L-PACKER» (Левый/Правый выклад)

L-PACKER свободно встраивается в линию для работы с фальце-склеивающими машинами любых производителей:

1. Подходит для работы с любыми типами коробок
2. Направление выклада (право/лево) выбирается покупателем при заказе машины.
3. Машина работает в Автоматическом режиме управления (синхронизировано с выводным конвейером фальцесклеивающей машины) или в Ручном режиме управления (Индивидуальная скорость работы, независимая от основной линии).
4. Давление верхнего протяжного механизма с роликами индивидуально настраивается в зависимости от плотности и типа материала заготовки. Служит дополнительным обжимом и гарантией надежного скрепления после обжимного конвейера.
5. Производит поворот потока заготовок на 90° с вертикальной укладкой
6. Длина L-Packer – 2,8 м. Эту размер нужно добавить к общей длине ф-склеивающей машины при расчете места под монтаж

Выклад коробок в вертикальном положении с помощью L-PACKER для фальце-склейки GALAXY-800

L-PACKER делает поток заготовок в разы компактнее и значительно уменьшает количество действий оператора по съему и укладке готовой продукции. В результате машина работает на большей скорости и с большей производительностью. Меньше зависимость от навыков операторов на приемке.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ЛИНИИ GALAXY-800 FoldLINE:

1. Большинство регулировок без инструментов. Дружественность машины оператору.
2. 8 подающих ремней с быстросъемной конструкцией на самонакладе гарантируют надежную подачу различных заготовок и различных материалов и удобство замены;
3. Секция равнения заготовок– важная часть машины для точного совмещения клапана и края заготовки, и, как следствие, для снижения брака.
4.  Серединные   конвейерные   протяжные   механизмы    на    в  секции   предфальцовки и дофальцовки обеспечивают надежный контроль хода заготовок, точное совмещение клапана с краем заготовки и расширяют функциональные возможности линии для производства коробок с необычным дизайном.

5. Удобное в регулировке устройство предфальцовки ремнями на 135° новой конструкции,  1 комплект фальцовки по левой стороне на 180° в стандарте.
6. Просторные секции пред-фальцовки, дофальцовки и загибки дна позволяют лучше выполнить пред-фальцовку и загибку дна, дают с возможность складывания коробок как клапанами внутрь, так и наружу, позволяют установить дополнительное оборудование для складывания и проклейки нестандартных коробок.
7.  Секция дофальцовки с возможность регулировки верхних проводящих ремней вперед- назад – успешная работа с ассиметричными коробками.

8. Улучшенная конструкция выводного модуля с регулировками вывода позволяет настроить выклад коробок без замятий.
9. Р усифицированная панель управления машиной с цветным сенсорным монитором «Тач- скрин» облегчает управление машиной по сравнению с аналоговым пультом.
10. Беспроводные пульты дистанционного управления в стандарте. Экономят время на переналадки.
11. Удобные лотки для инструмента вдоль всей машины в стандарте. Повышают удобстово для оператора и сохраняют порядок вокруг.
12. К икер разделения на партии для облегчения подсчета — в стандарте.
13. Приемный конвейер с удобными регулировками по вылету и наклону и пневмо-регулировкой давления позволяет аккуратно спрессовать полученные коробки и обеспечить идеальное совмещение
