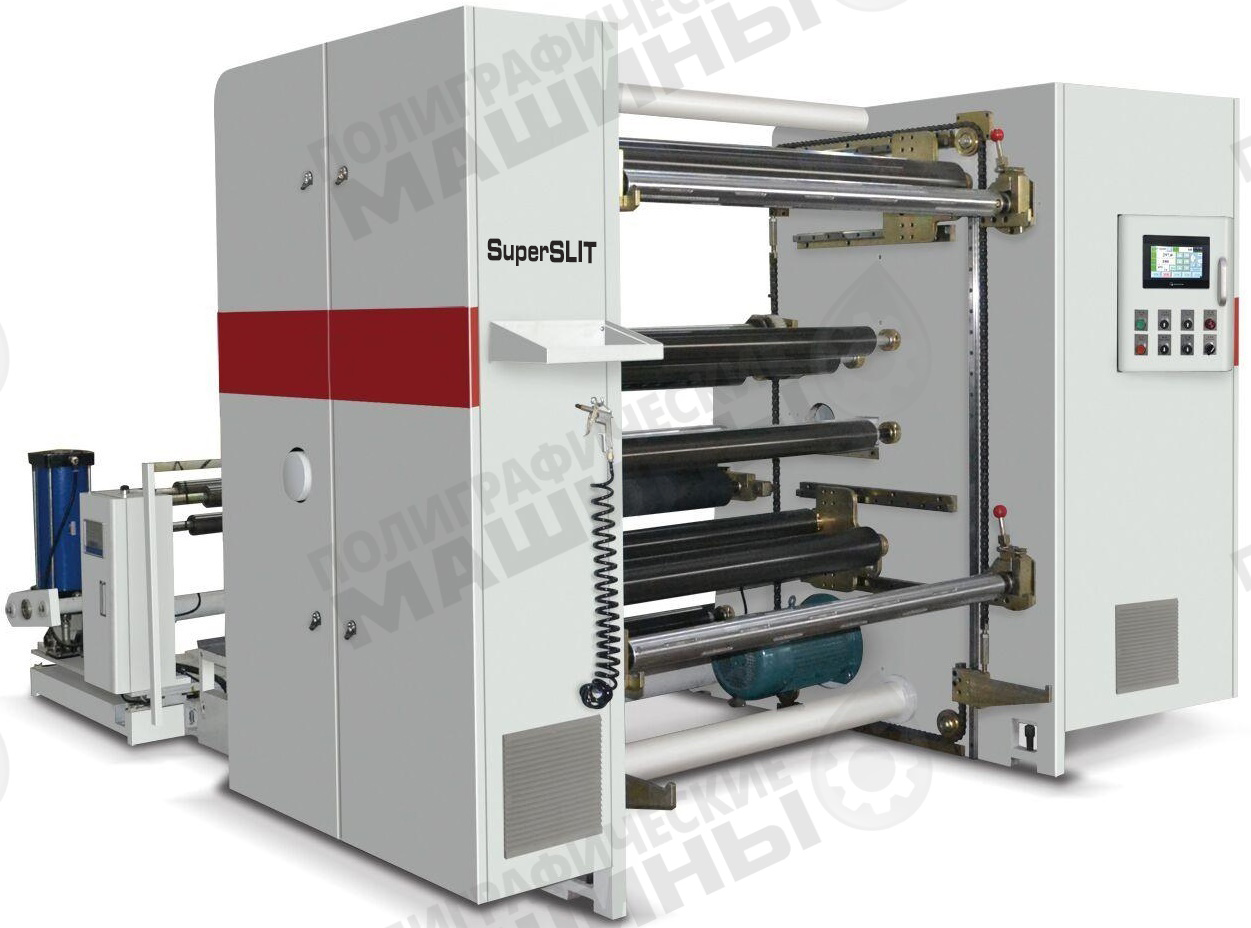

Универсальная сервоприводная бобинорезальная машина для бумаги SuperSLIT-1300
Цена по запросу
Под заказ
Универсальная сервоприводная бобинорезальная машина для бумаги
SuperSLIT-1300
ЧПУ - SIEMENS (Германия) Бесшпиндельная размотка – 1600 мм, намотка до 1000 мм 1 шт - сервопривод размотки, 2 шт – сервопривода намотки
Машина оснащена:
| ЧПУ | SIEMENS, Германия – наиболее надежное решение из имеющихся на рынке, с возможностью удаленной диагностики |
| Сервопривода | Сервопривод размотки: 5,5 кВт – 1 шт.;
Сервопривода намотки: 2 шт. * 5,5 кВт; |
| Тач-скрин | Тач-скрин панель управления WenView / MCGS, Тайвань. Минимум настроек. Оператору нужно лишь ввести диаметр рулона и толщину материала – и ЧПУ произведет оптимальную настройку всех параметров работы машины |
| Электрические низковольтные компоненты | Schneider, Франция / Chint / Delix |
| Контроль натяжение размотки | Сервопривод + 2 электромагнитные муфты |
| Контроль края полотна | По ультразвуковому датчику +/- 0,2 мм |
| Антистатик | Антистатик HIGHTOP — ОПЦИЯ |
| Разглаживание полотна | Системой валов |
| Передающие валы | Динамически балансированные алюминиевые валы |
| Подъем/опускание рулона на размотке | Гидравлическая система для подъема и опускания. Бесшпиндельная система зажима ролика конусами на 76 и 152 мм |
| Съем рулона на Намотке | Моторизированный цепной подъемник рулонов за шпиндель |
| Шпинделя намотки | Пневморазжимные |
| Нарезка | 15 ножей в комплекте (опционально – больше) |
| Вакуумное отведение обрези | 2 вакуумных отвода обрези в стандарте (опционально – больше) |
| Контроль длины намотки | Автоматический счетчик метража намотки с остановкой по достижении заданной длины |
| Контроль натяжения полотна на размотке | Автоматически – сервоприводом и 2-мя тормозными муфтами, с автоматической корректировкой в зависимости от диаметра рулона |
| Контроль натяжения полотна на намотке | Автоматически – 2 сервопривода ( по одному на каждый шпиндель намотки), с автоматической корректировкой в зависимости от диаметра рулона |

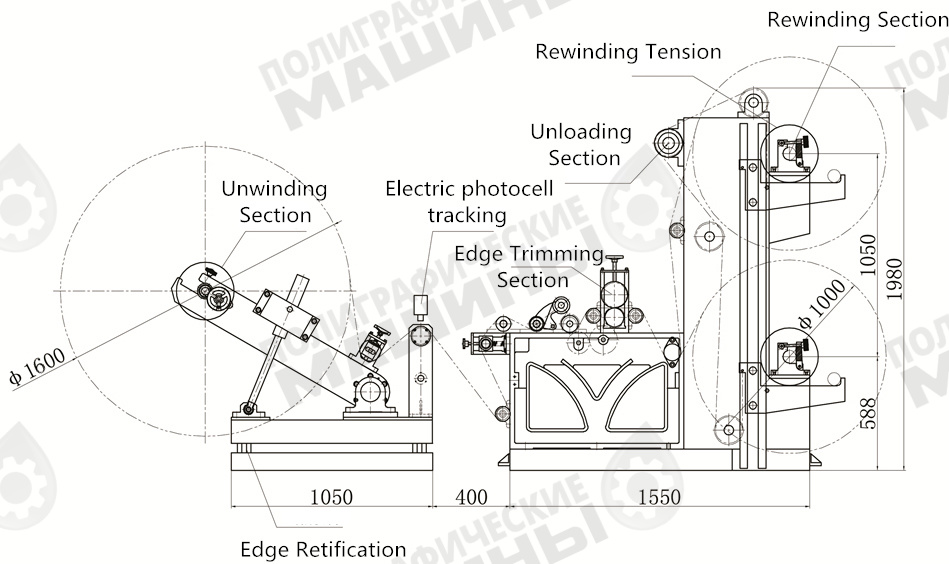

Схема машины:
Машина оснащена:
СЕРВОПРИВОДНАЯ РАЗМОТКА:

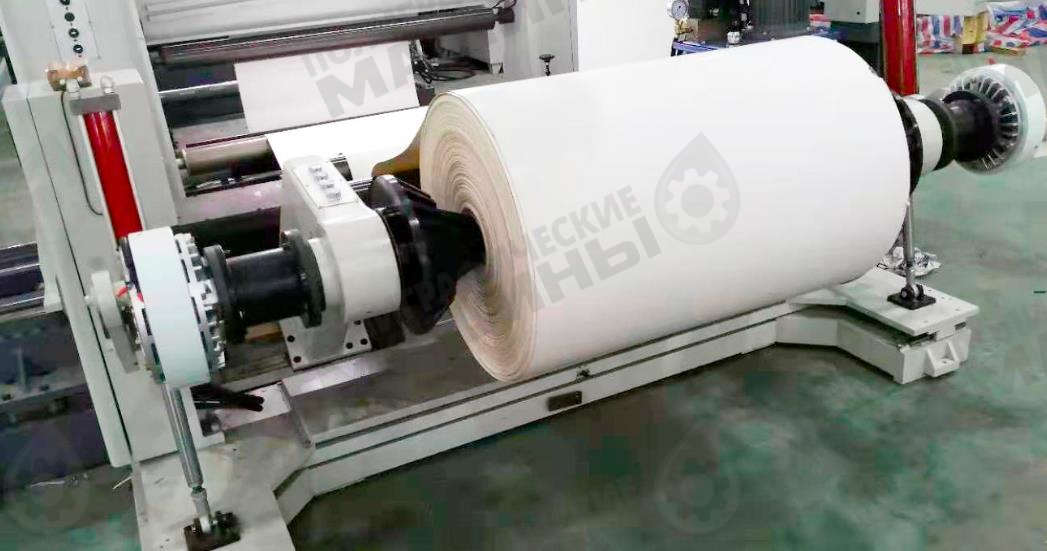

Сервоприводная размотка бобинорезальной машины SuperSLIT-1300 с гидравлическим подъемником рулонов и с универсальным бесшпиндельным пневмо-зажимом втулки ролика на 76, 152 и 305 мм в диаметре
СЕКЦИЯ ПРОДОЛЬНОЙ ДИСКОВОЙ НАРЕЗКИ:

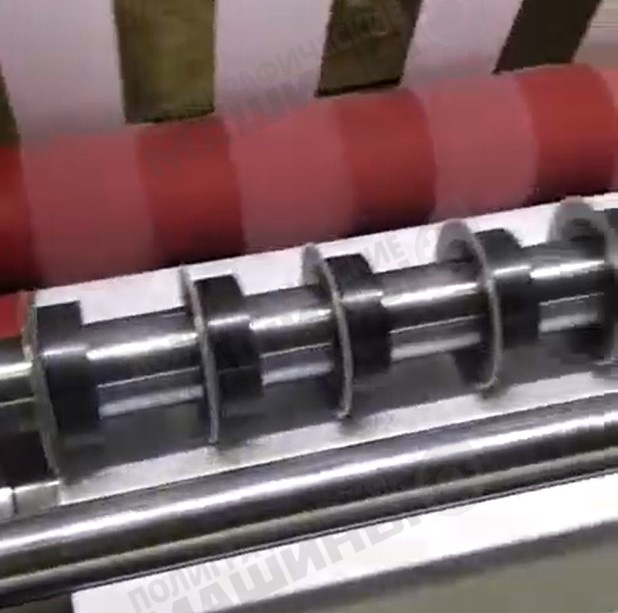

Секция дисковой продольной нарезки полотна на ручьи бобинорезальной машины SuperSLIT-1300
СЕРВОПРИВОДНАЯ НАМОТКА С МОТОРИЗИРОВАННЫМ ЦЕПНЫМ СЪЕМНИКОМ:

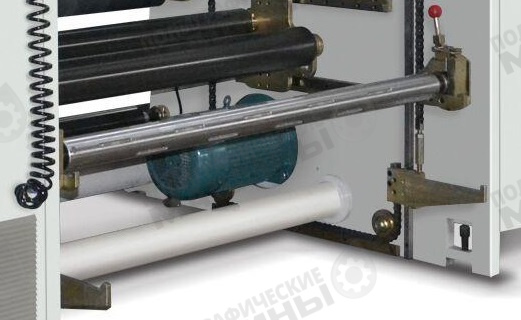

Моторизированный цепной подъемник облегчает съем готовых намотанных рулоной на намотке бобинорезальной машины SuperSLIT-1300

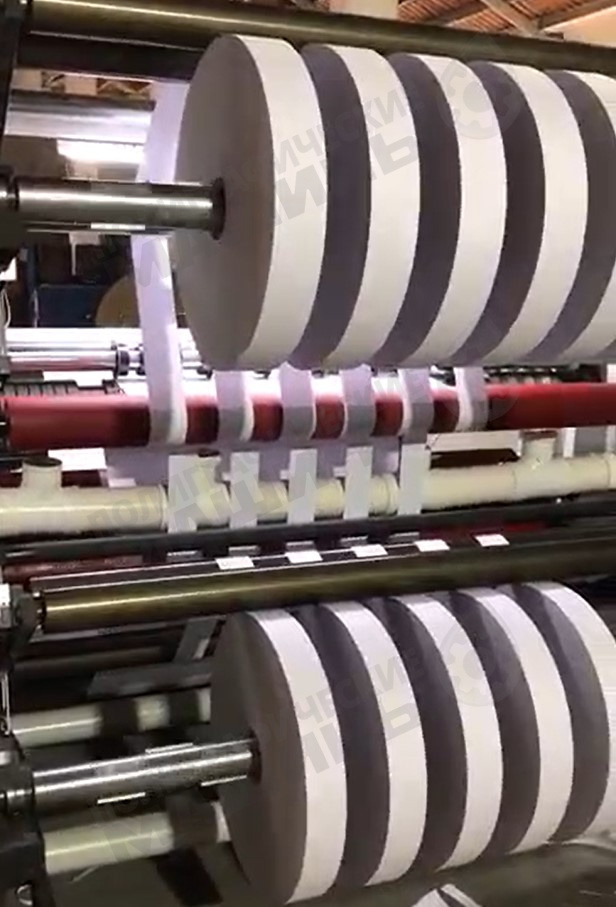

Нарезанные рулоны на намотке бобинорезальной машины SuperSLIT-1300

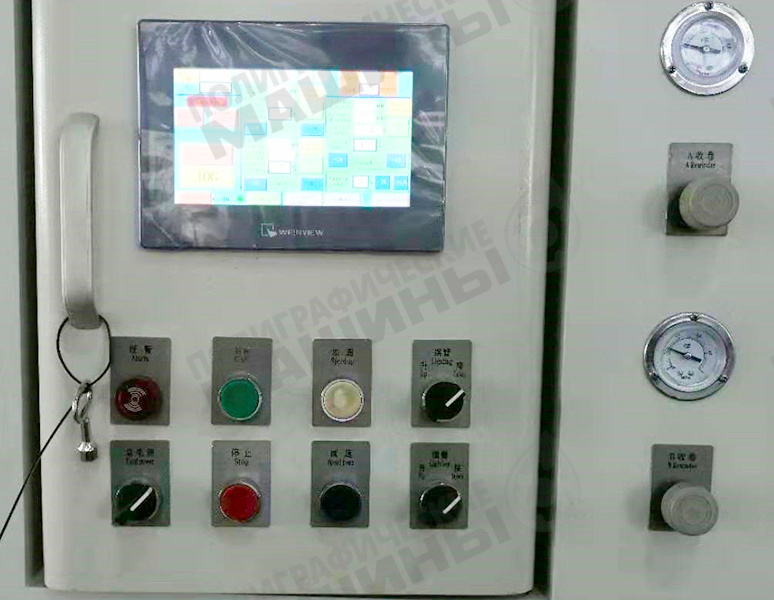

ПАНЕЛЬ УПРАВЛЕНИЯ С ЧПУ SIEMENS (Германия) :

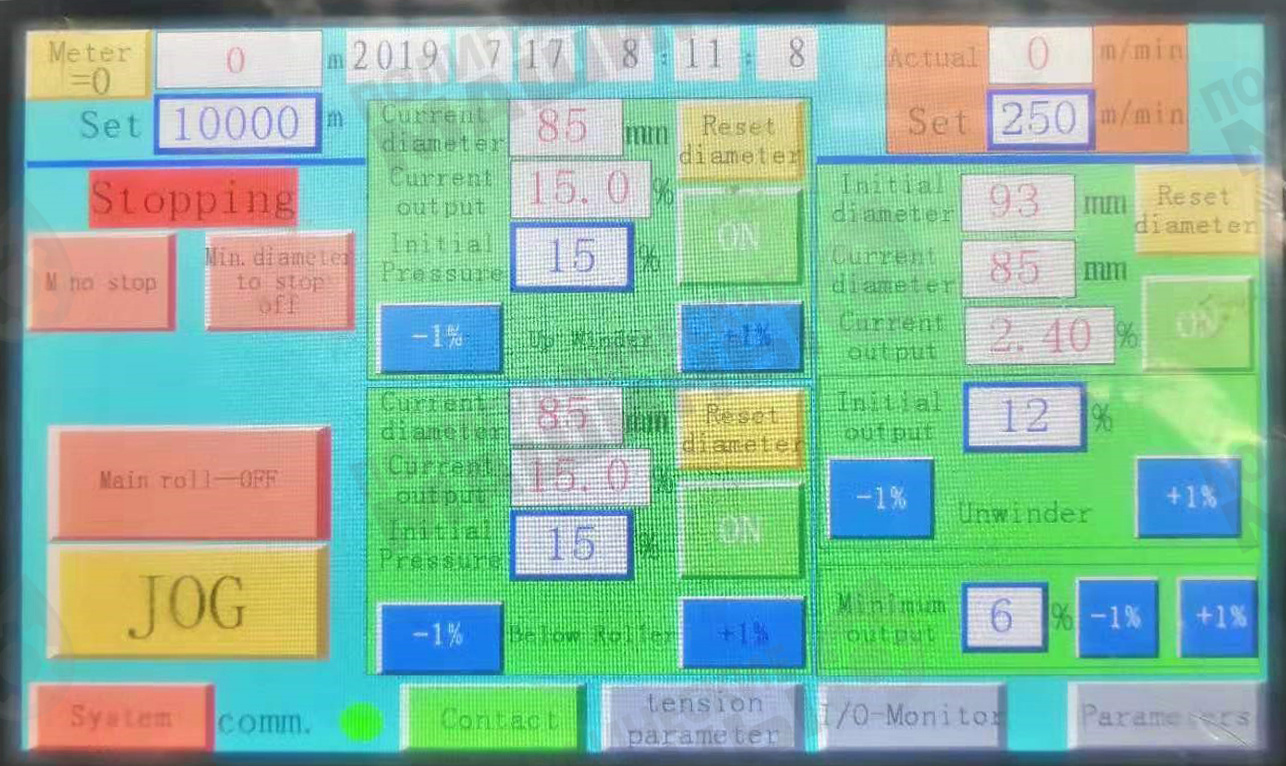

Панель управления севоприводной бобинорезальной машиной SuperSLIT-1300 – будет переведена на русский язык при поставке
Технические характеристики:
| Максимальная ширина исходного материала (мм) |
1300 |
|
Минимальная ширина бобины на намотке (мм) |
100 |
| Максимальный диаметр исходной бобины (мм) |
1600 |
| Максимальный диаметр бобины на намотке (мм) |
1000 |
| Тип двигателя на размотке |
Серводвигатель 5,5 кВт |
| Тип двигателя на намотке |
Серводвигатель 5,5 кВт, 2 шт. (на каждый вал) |
| Максимальный вес разматываемой бобины (кг) |
2500 |
| Максимальная скорость машины (м/мин) |
до 300 |
| Плотность материалов (г/см2) |
80 — 350 |
| Точность резки (мм) |
±0.2 |
| Регулировка скорости |
Частотный преобразователь |
| Диаметр диаметр втулок на размотке |
Универсальны конусный бесшпиндельный зажим на 3, 6 и 12 дюйма (76, 152 и 305 мм) |
| Диаметр валов на намотке |
3 дюйма (76мм) |
| Удаление обрезной кромки |
2 зоны стандартно, 3 зоны опция |
| Входящее напряжение |
380V,50HZ,3PH |
| Автоматическая система контроля за натяжением полотна, управление скоростью намотки |
да |
| Автоматический контроль края полотна |
Ультразвуковой датчик |
| Автоматическая остановка при достижении заданной длины и размера рулона на намотке. |
да |
| Тип режущих ножей |
Дисковые ножи, 15 шт |
| Лазерные указки |
ОПЦИЯ |
| Устройство снятия статического напряжения |
ОПЦИЯ |
| Мощность (кВт) |
24 |
| Габаритные размеры (мм) |
3500*2050*1980 |
| Вес (кг) |
3500 |
| Требования к сжатому воздуху* |
6 атм |
| Инструкция по эксплуатации на русском языке |
да |
* При использовании пневмоподъемников требуется подключение сжатого воздуха от центральной сети или отдельный компрессор!
