FoldLINE  380/460 вакуумные фальцевальные машины

Вакуумные фальцевальные машины FoldLINE  380/460

сделаны по швейцарским образцам :

— Все валы комбинированы резиновыми кольцами – как на больших фальц-машинах;

— Вакуумый барабан самонаклада обеспечивает стабильную подачу.

— Серия «S» оснащена самонакладом с глубоким стапелем и комбинированной каскадной вакуумной подачей: Вакуумное колесо + Головка с присосками от заднего края.

— Доступен электронный ножевой фальц для моделей 460-й серии.

2-х кассетная фальцевальная машина FoldLINE-382/462 со стандартным счетчиком и выводным конвейером

2-х кассетная фальцевальная машина FoldLINE-382/462  с ВЕРТИКАЛЬНЫМ выкладом

4-х кассетная фальцевальная машина FoldLINE-384/464 со стандартным счетчиком и выводным конвейером

4-х кассетная фальцевальная машина FoldLINE-384/464 в линию с поворотным модулем 2-кассетной поперечной фальцовки FoldLINE-382

2-4-х кассетная фальцевальная машина FoldLINE-462T/464T c электронным НОЖЕВЫМ фальцем и нижне-стапельным непрерывным самонакладом

4-6-х кассетная фальцевальная машина FoldLINE-464S/466S c ГЛУБОКИМ КАСКАДНЫС СТАПЕЛЬНЫМ САМОНАКЛАДОМ

4-6-х кассетная фальцевальная машина FoldLINE-464ST/466ST c ГЛУБОКИМ КАСКАДНЫС СТАПЕЛЬНЫМ САМОНАКЛАДОМ и электронным НОЖЕВЫМ ФАЛЬЦЕМ

Принципы построения фальцевальных машин FoldLINE

Современные фальцевальные автоматы FoldLINE построены по модульному принципу, что дает возможность производить перпендикулярное и комбинированное фальцевание. Параллельная фальцовка осуществляется, как правило, в одном модуле, включающем несколько фальцевальных секций.

В состав любой кассетной фальцмашин входят подающее устройство, основной и дополнительные фальцевальные модули (главным образом для перекрестной фальцовки) и приемно-выводное устройство.

Профессиональные фальцевальные машины FoldLINE оснащены вакуумными самонакладами:

• Нижнестапельными самонакладами комплектуются компактные машины FoldLINE серии 380, 460 и 460T.

В самонакладах этого типа листы приподнимаются потоками воздуха из боковых раздувов образуя воздушную подушку для бумаги. Стопа при этом не должна быть слишком тяжелой.  Преимуществом такого самонаклада является возможность его непрерывной дозагрузки. поэтому такую подачу можно осуществлять непрерывно.

Нижнестапельный самонаклад с вакуумным барабаном FoldLINE

• Глубокими каскадными самонакладами комплектуются более мощные машины FoldLINE серии 460S.

Фальцевальная машина мсерии FoldLINE-460S с глубоким каскадным самонакладом

Такой самонаклад состоит из Головки с присосками и листоотделителями, поднимающими хвостовой край листа, и Вакуумного колеса, толкающего лист за ведущий край на стол равнения. На столе равнения листы выравниваются по левому краю перед подачей в фальцовку.

• Стапельные самонаклады оснащеныы датчиком 2-ного листа

Вакуумная головка подъема и разделения листов и Вакуумное колесо с датчиком 2-ного листа на самонакладе FoldLINE-460S

Основной фальцевальный модуль FoldLINE состоит из кассеты и фальцваликов. Настройка кассеты на нужный фальц осуществляется изменением положения переднего упора.

Фальцевальные валики с одной стороны должны быть жесткими и иметь гладкую поверхность для создания минимального давления на лист и предотвращать отмарывание, а с другой – иметь шероховатую и мягкую структуру, чтобы обеспечивать надежное сцепление с бумагой разных сортов. Для решения этой задачи в FoldLINE стальные фальцвалы снабжены кольцами из износостойкой резины.

При работе с бумагой различной плотности, необходимо настроить величину прижима фальцваликов. В FoldLINE существует для этого простое решение — образец бумаги помещается в специальные калибраторы, которые разводят фальцвалики во всех кассетах в соответствии с видом фальца.

Кроме рассмотренных основных узлов, возможно так же оснащение Вашего FoldLINE  дополнительными устройствами:

— Пульт управления с возможностью программирования счетчика пачек – является опциональным для машин серии 380 и 460; Для машин серии 460T и 460S он входит в стандартную комплектацию

Опциональный счетчик пачек для машин FoldLINE серии 380,460 и 460T и стандартная панель управления с дисплеем для машин серии 460S

— устройства для перфорации, биговки и резки – 1 комплект входит в стандартную комплектацию всех машин. Устанавливаются на специальных ножевых валах. Перфорация может иметь шлицы разной длины и наряду с биговкой помогает при изготовлении последующих перпендикулярных сгибов. Устройство резки помогает разрезать продукцию на полосы или обрезать края;

— Вертикальный выклад. Доступен для машин серии 380 и 460;

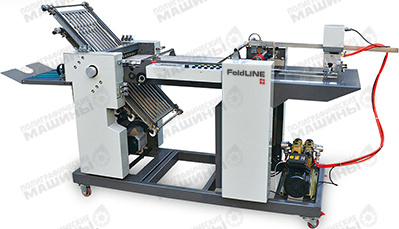

Вертикальный выклад для фальцевальных машин серии FlatLINE 380 и 460

— Поперечная фальцовка на машинах FoldLINE может выполняеться двумя способами:

• Кассетным поворотным модулем – для машин серии 380 и 460;

Поперечная фальцовка под углом 90⁰ кассетным модулем для фальцевальных машин серии FlatLINE 380 и 460

В фальцаппаратах кассетного построения лист постоянно подталкивается подающими валиками в кассету, где упираясь об упор, изгибается и образует петлю, захватываемую фальцваликами. Устройства, имеющие такую конструкцию, более производительны.

• Ножевым фальцем с индивидуальным приводом – для машин серии 460T и 460S

Поперечная фальцовка под углом 90⁰ НОЖЕВЫМ модулем для фальцевальных машин серии FlatLINE 460T и 460S

В ножевых фальцаппаратах сгиб образуется посредством проталкивания бумаги ножом между вращающимися фальцваликами. Это дает четкий качественный сгиб. В машинах, построенных по такому принципу действуют значительные усилия, поэтому они имеют усиленную конструкцию.

Представленные фальцевальные машины FoldLINE – это оптимальный выбор для малых и средних типографий, заинтересованных в универсальном и надежном оборудовании. Возможность наращивания конструкции позволяет модернизировать свое производство постепенно, без значительных разовых вложений.

Ключевые особенности фальцевальных машин FoldLINE-380:

• 4 полноценных кассетных фальца. Настольные машины для офсетной бумаги в основном оснащены 2 кассетами. Для того чтобы протащить бумагу на 4 фальца нужна более мощная конструкция рамы и валов;

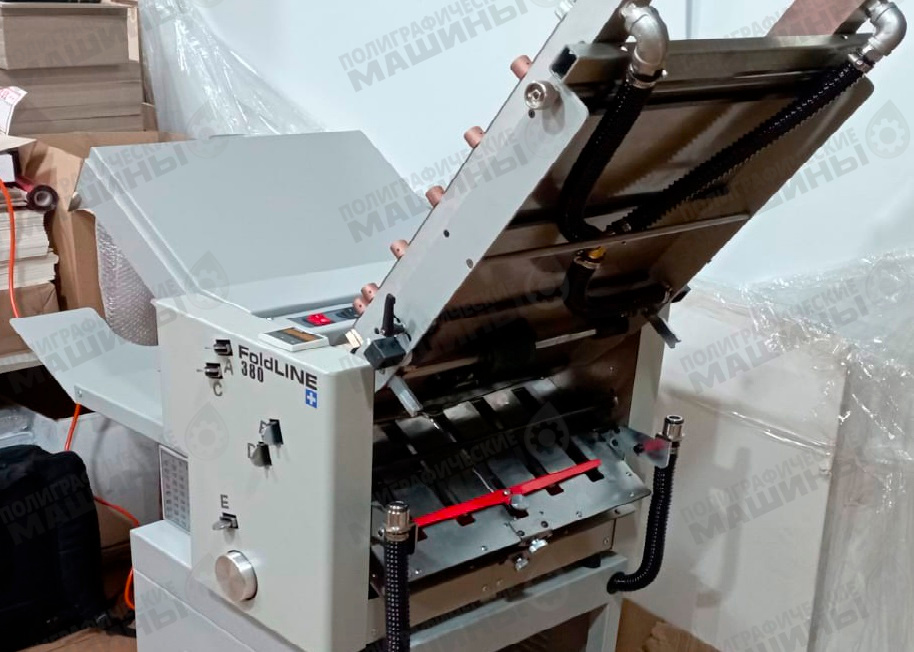

4 кассетных фальца FoldLINE 380 с удобным доступом и шкалой настройки кассет. Табличка-подсказка для оператора с соотношением размеров для всех видов фальцовки

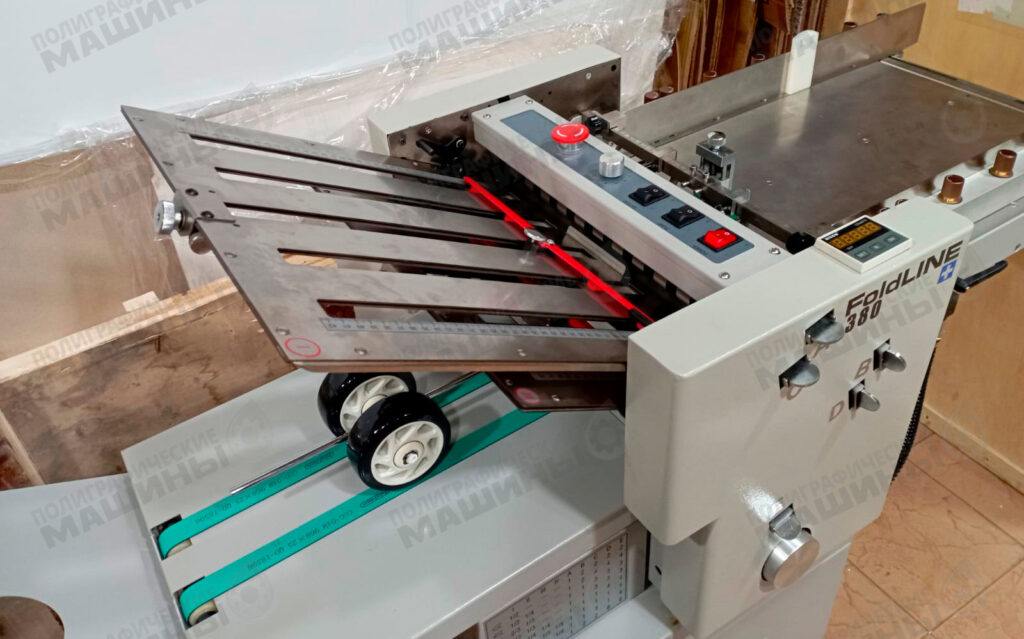

Простой доступ к настройке кассет, расположенных под самонакладом FoldLINE 380

• Вакуумный самонаклад с возможностью непрерывной дозагрузки. Только вакуумный самонаклад позволяет надежно подавать мелованные бумаги различной плотности – в плоть до 240 г/м.кв. Стопа плавает на воздушной подушке и вакуумный ремень подает листы из-под нее. Вакуумный ремень обрамлен боковыми ремнями для более надежной проводки листа. Шкала настройки боковых упоров и направляющих позволяет легко настроить их положение без перекосов;

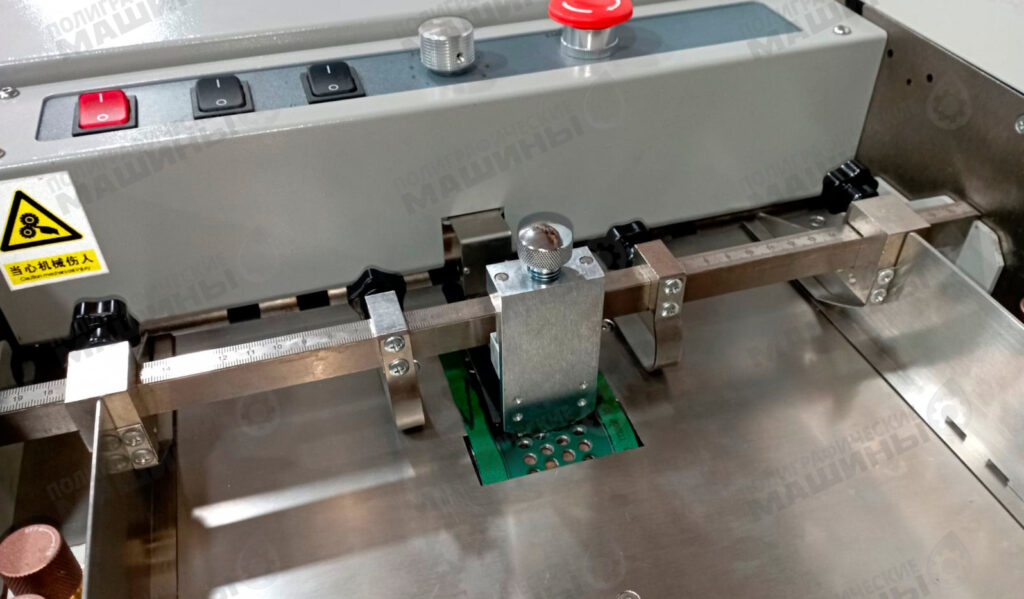

Вакуумный ремень FoldLINE 380 обеспечивает надежную подачу меловки а боковые направляющие с раздувами создают воздушную подушку для стопы

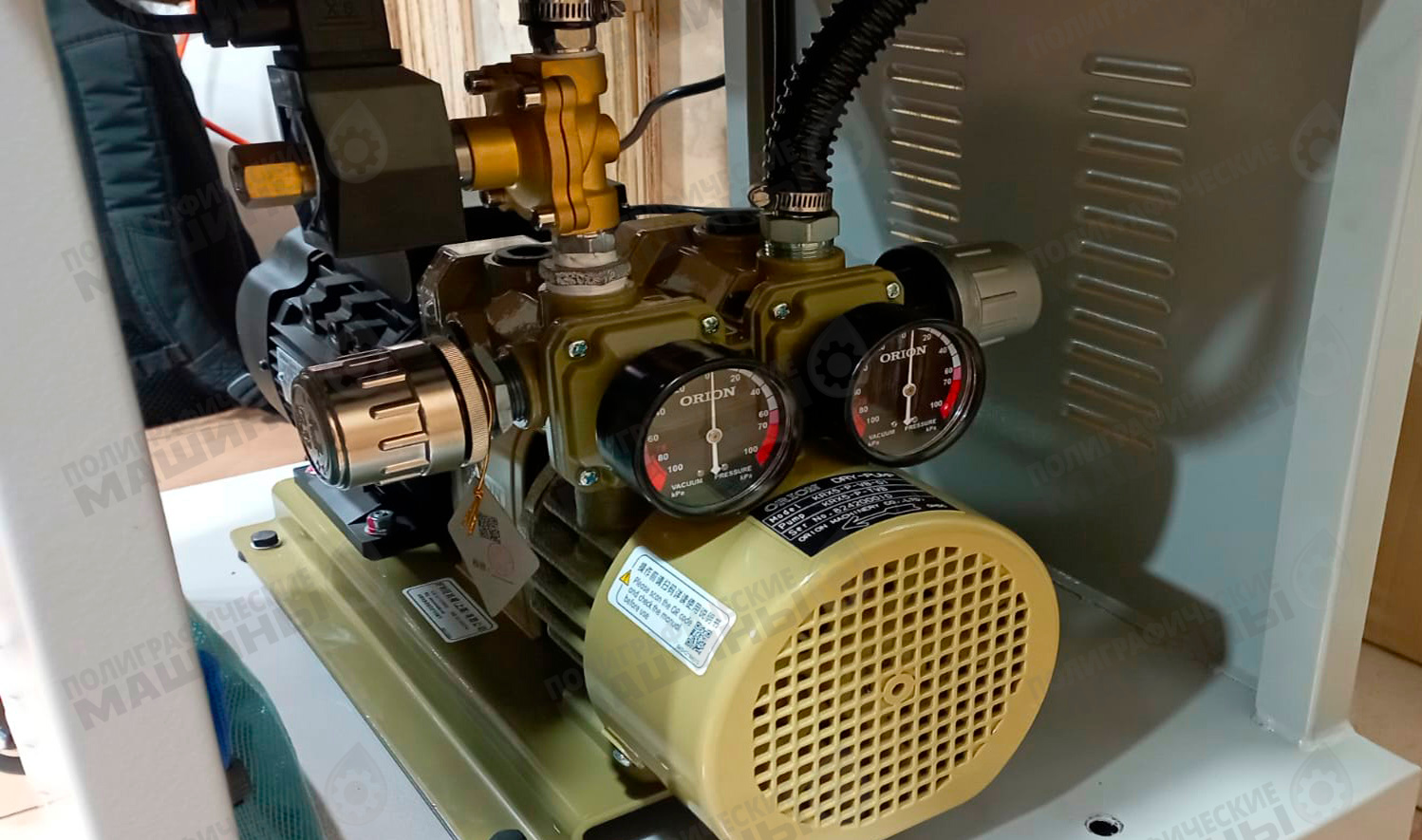

Мощный вакуумный компрессор ORION с электромагнитным клапаном обеспечивает вакуум подачи и раздув для разделения листов на фальцовке FoldLINE-380

• Профессиональные комбинированные стальные фальц-валы с резиновыми кольцами. Именно такая конструкция валов обеспечивает стабильную проводку мелованных и дизайнерских бумаг и обеспечивает износоустойчивость.
• Натяжные фиксаторы кассет. Проблема некоторых фальцевальных машин – ненадежная фиксация кассет в зажиме – становится причиной невозможности регулировки косины. Как оператор не вставляет кассету в зажим – косина все время получается разная. Поэтому на FoldLINE-380 применены натяжные зажимы, которые точно придавливают кассету к позиционным упорам. Такой зажим позволяет нивелировать человеческий фактор при настройке положения кассет.
• Серединная биговка, обрезка краев или перфорация. Машина на выходе оснащена осями для установки биговальных, обрезных или перфорационных дисков. Это позволяет подготовить буклет к последующему поперечному сложению, выполнить отрывную перфорацию или обрезку краев;

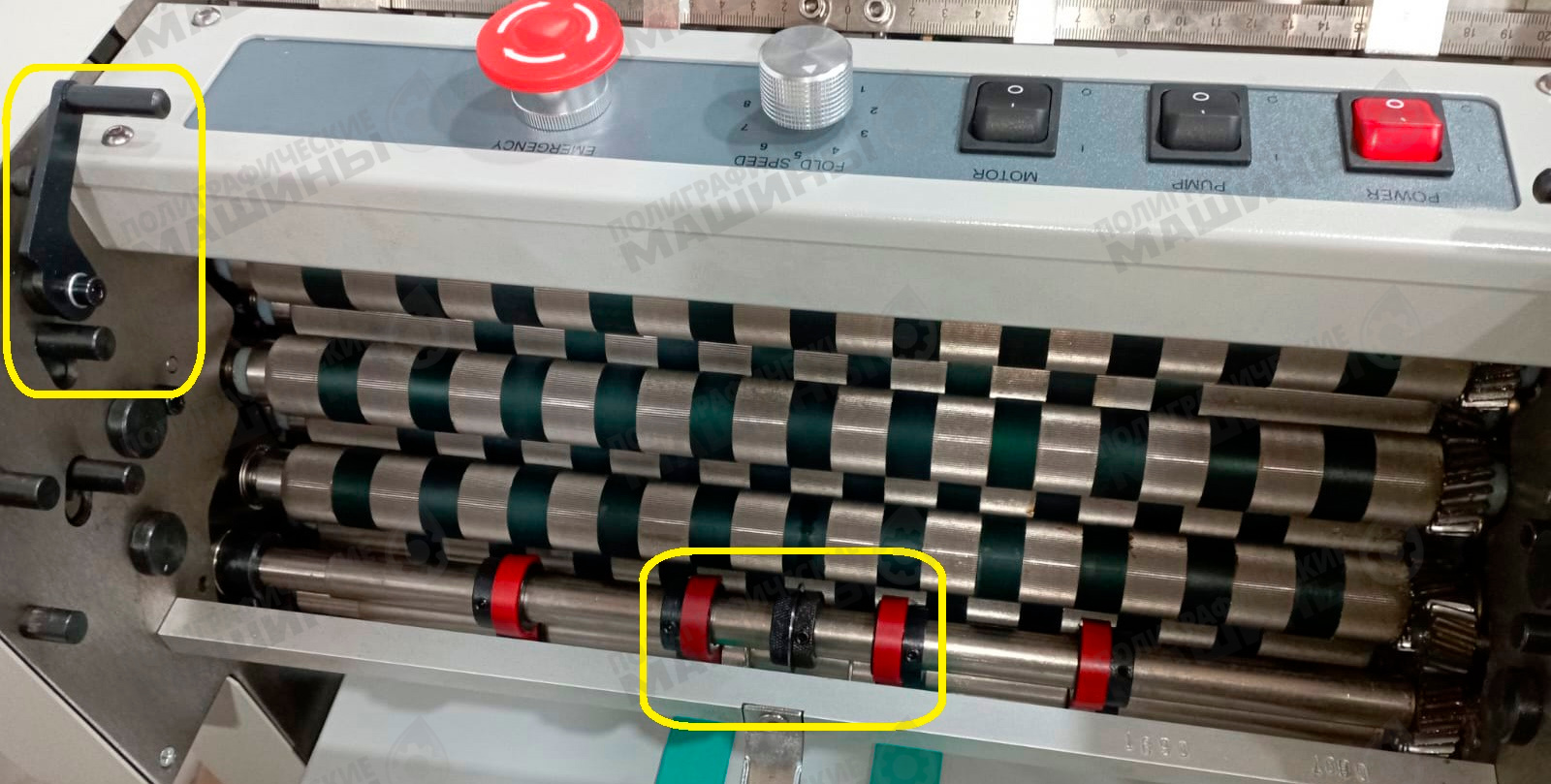

Комбинированные валы как на фальц-машинах высокого класса, натяжные зажимы кассет и оси для установки биговки, обрезки и перфорации отличают FoldLINE-380 от легких офисных фальцовщиков

• Быстрая настройка давления валов калибрами. В настольных машинах валы просто подпружинены и зазор их не регулируется. Это не способствует надежности проводки бумаги, тем более мелованной. Ведь толщина буклета на первой паре валов может в 4 раза отличаеться от его толщины на выходе. Калибры же позволяют даже неопытному оператору быстро настроить давление для каждой пары валов – с помощью подкладки под них сложенных в соответствии с выбранной схемой фальцовки бумажных отрезков;

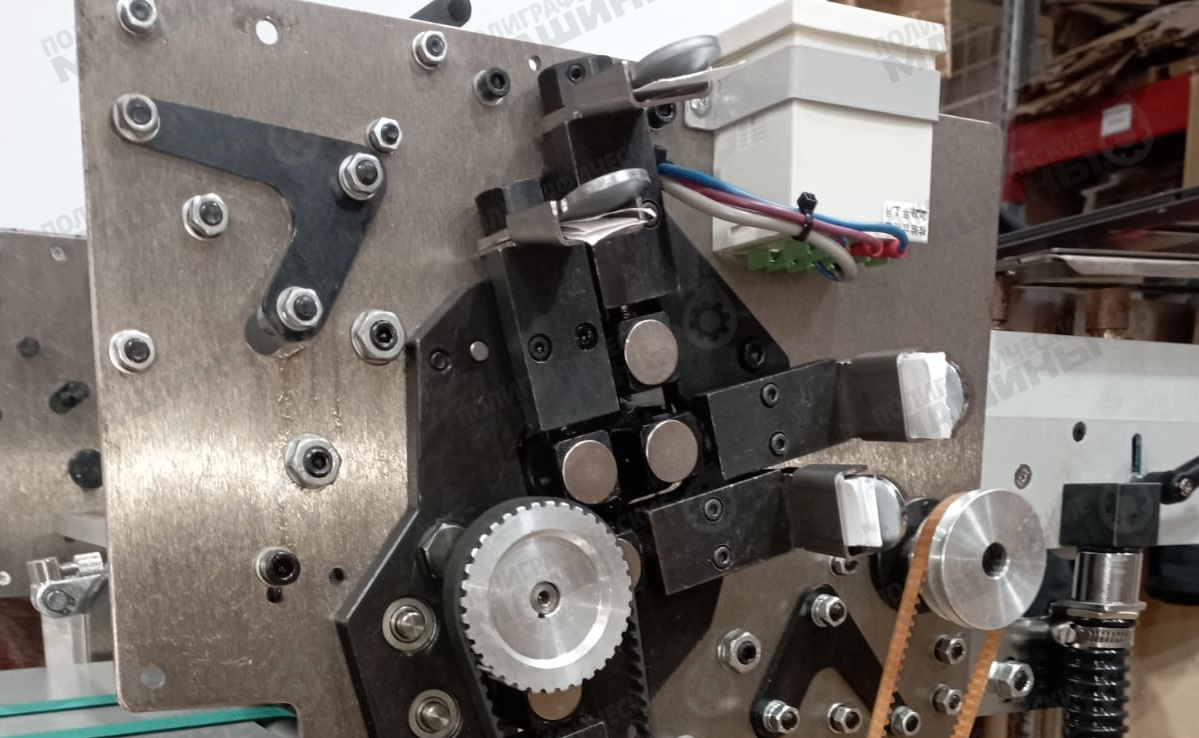

Фальцовка FoldLINE-380 позаимствовала систему настройки давления валов калибрами от профессиональных больших фальцевальных машин

• Пульт управления с надежными кнопками и колесом регулировки скорости. Колесико регулировки скорости позволяет разогнать машину до впечатляющих 28000 листов А4 в час в один сгиб. Кнопки включения питания мотора и компрессора выполнены в виде надежных тумблеров вместо пленочной клавиатуры, которую легко продавить пальцами;
• Счетчик с программированием предустановленного количества и серий фальцовки пачками. Оператор может задать подачу по 10, 20, 50, 100, 200 или другое количество листов. Машина будет останавливать подачу на 5 секунд после каждой серии – тем самым разделяя их и облегчая подсчет и укладку готовых буклетов на приемке;

Пульт управления фальцевальной машиной FoldLINE-380 с надежными тумблерами, кнопкой аварийной остановки, рукояткой регулировки скорости и программируемым счетчиком пачек.
