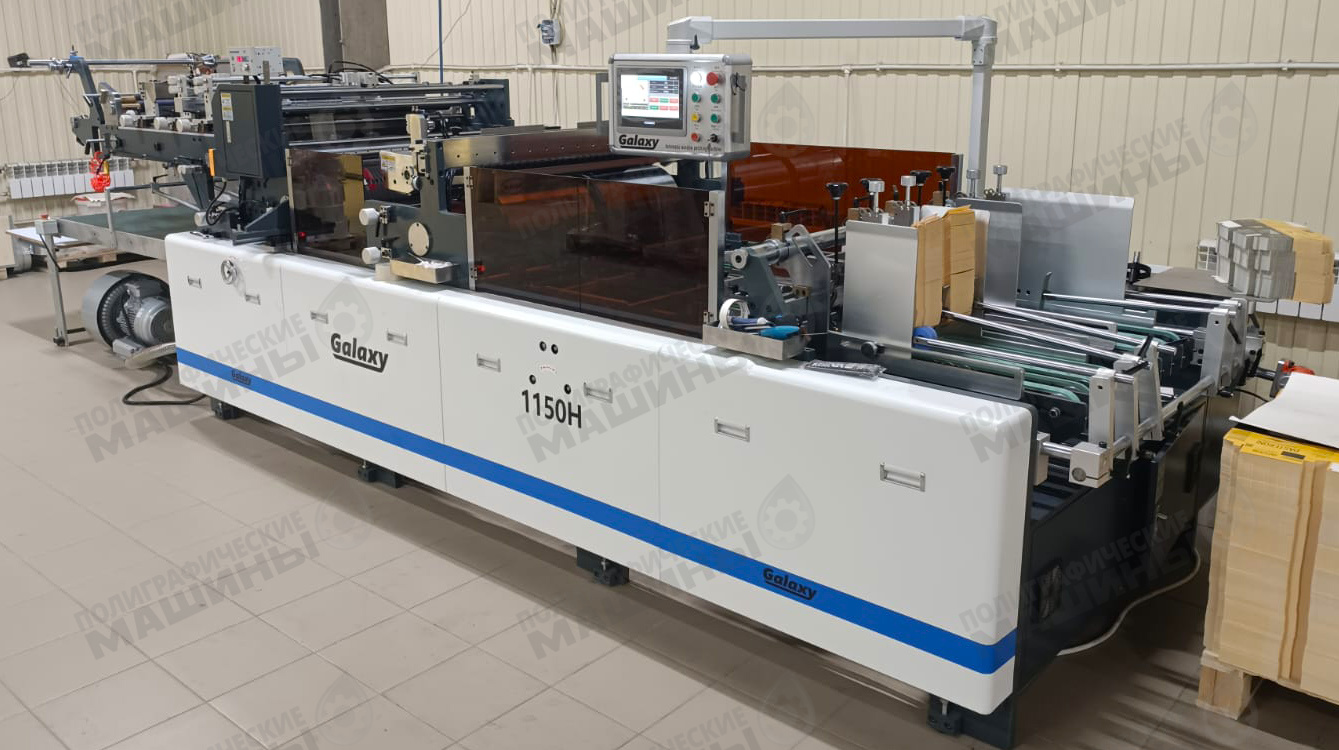

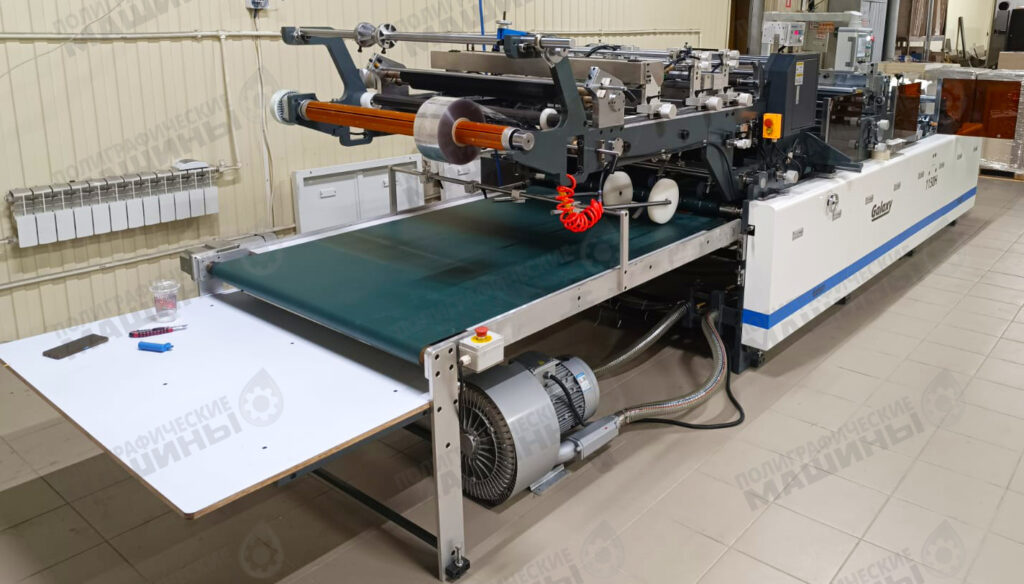

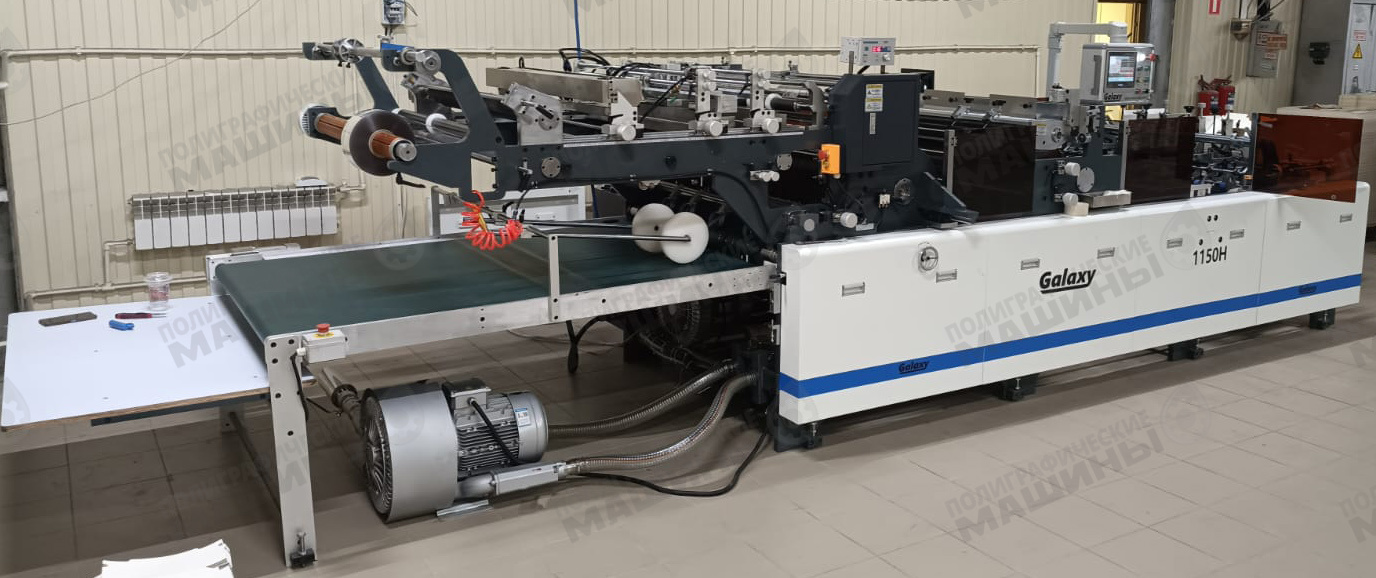

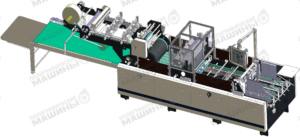

Glaxy WindowGLUER-1150H  окошковклеивающая машина сервоприводная универсальная

Машина оснащена 4-мя сервоприводами, отвечающими за работу самонаклада, клеевого барабана и размотку пленки в размер.

Точность приводки пленки на окошко достигает +/- 0,75 мм.

За точность и стабильность укладки пленки отвечает самая современная немецкая система зонального включения вакуума на позиционирующем барабане.

Работу машины контролирует электроника ведущих европейских. тайванских и японских брэндов.

Благодаря сочетанию технологических решений производительность машины в одном потоке в режиме 3-х заготовок на полный оборот цилиндра достигает до 36000 заготовок в час.

Так же машина может наклеивать двойные окошки и, опционально – панорамные окошки на 1-2 продольные линии сгиба

Стандартные образцы окошек, изготавливаемые на окошковклейке GALAXY WindowGLUER

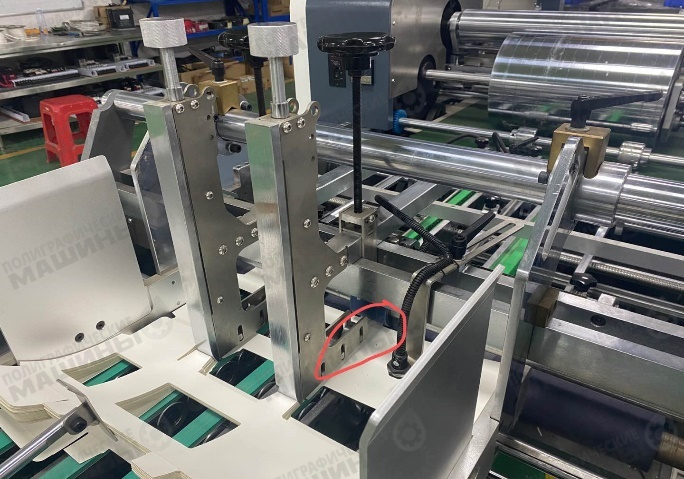

Современный автоматический самонаклад

Идеально синхронизированный и четко откликающийся на регулировки самонаклад – это основа точной приводки пленки по отношению к заготовкам на окошковклеивающей машине GALAXY WindowGLUER. Делится на 2 потока.

• Индивидуальный сервопривод самонаклада. Только индивидуальный сервопривод позволяет окошковклейкам подавать заготовки четко в цикл с работой клеевой станции и станции укладки окошка. Если самонаклад имеет общий привод с основной машиной, то настройка самонаклада при переналадках превращается в кошмар для оператора и потерю времени.

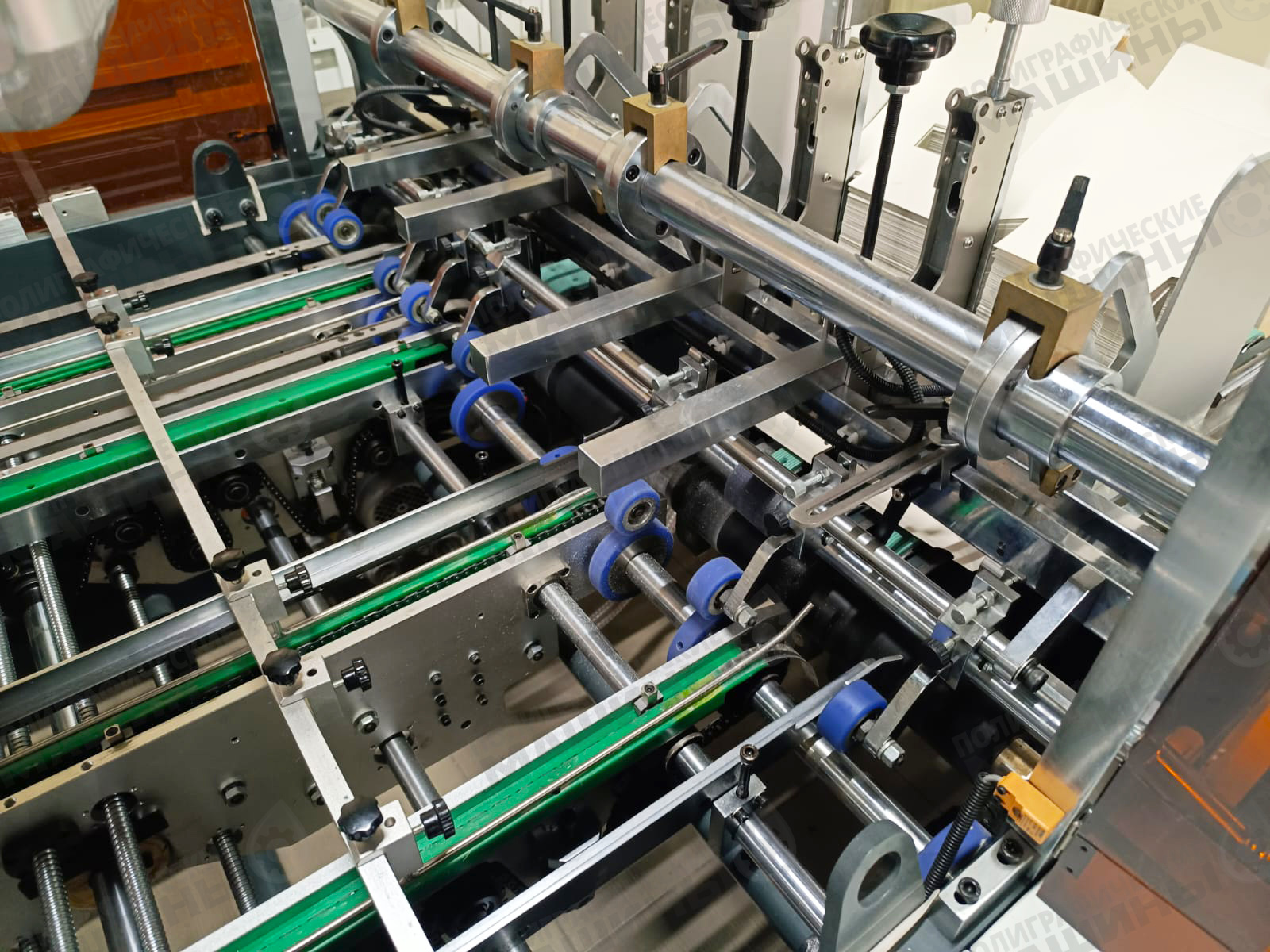

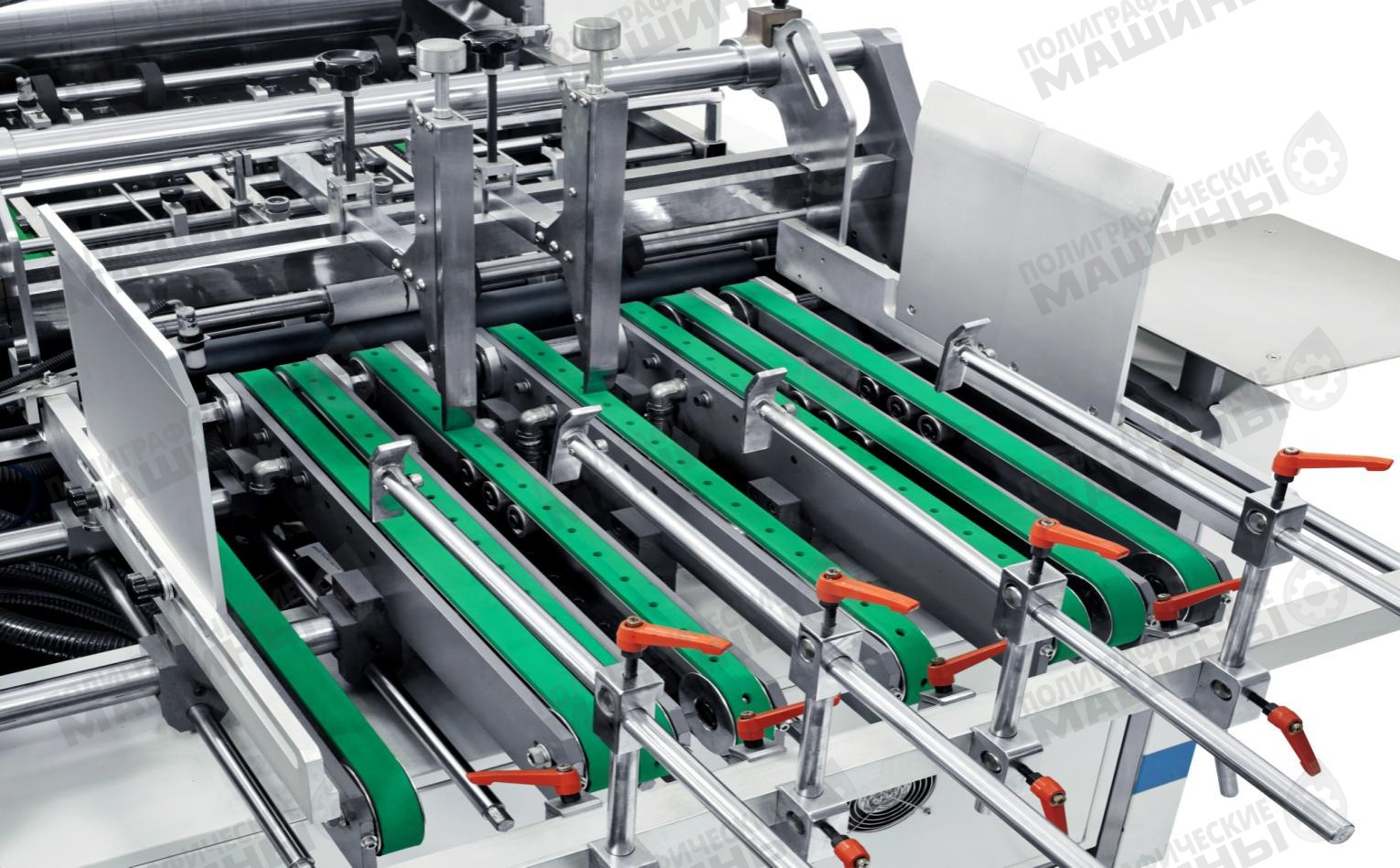

• 8-10 подающих ремней, 4 из которых могут быть вакуумными.

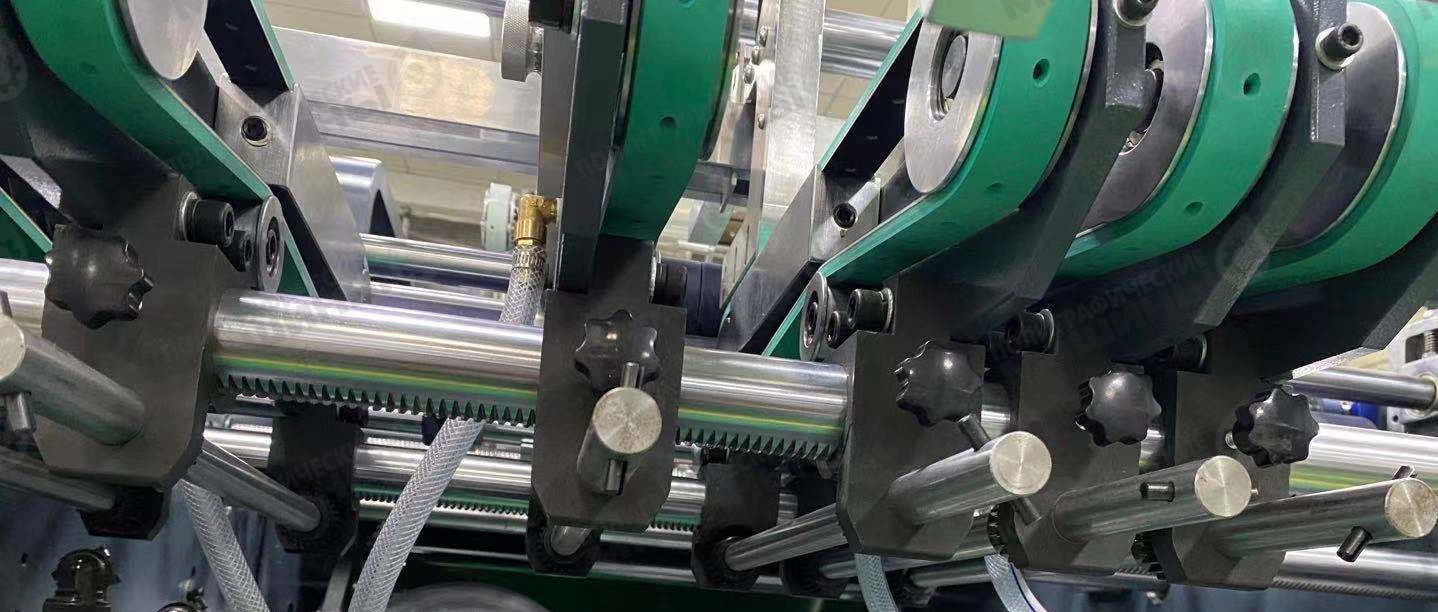

• Ремни имеют индивидуальную регулировку натяжения и четкую фиксацию положения по зубчатой рейке — в отличии от большинства аналогов.

Это позволяет оператору:

—  обеспечить ровную подачу без перекосов. На машинах с общим приводным валом не все из имеющихся ремней в принципе могут работать из-за неравномерного их растяжения: растянутые ремни будут просто провисать и не смогут выполнять свою функцию.

— быстро отключить или настроить ремень– т.к. нет необходимости разборки и съема общего заднего приводного вала.

• Мощные боковые направляющие пластины самонаклада позволяют четко сориентировать заготовки по боковым сторонам;
• Задние поддержки для стопы закреплены на вибрирующей раме, что позволяет четко отделять заготовки по одной из-под низа стопы и укладывать их на ремни самонаклада
• Качественные передние упоры с батареей проводящих роликов предотвращают подачу двойных заготовок. Проводящие ролики обеспечивают длящийся контроль проводки заготовки на синхронизированный подающий конвейер

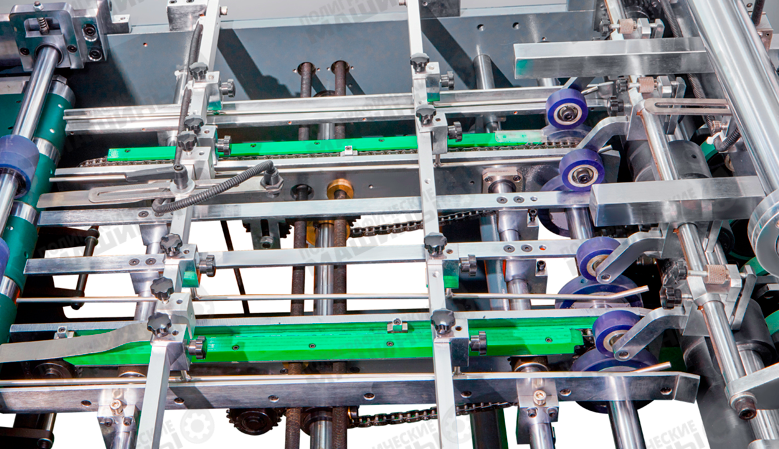

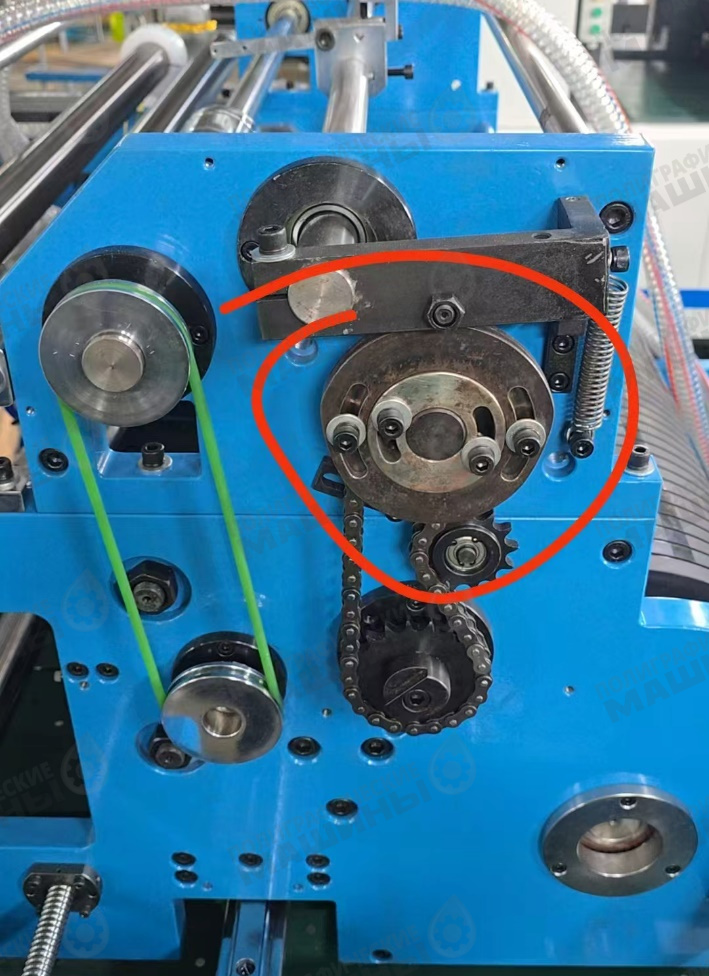

Синхронизированный подающий конвейер

Цепной синхронизирующий конвейер GALAXY WindowGLUER позволяет зациклить продвижение заготовок с работой клеенаносящей системы и системы позиционирования пленки на окошко

• Удвоение производительности с помощью системы подачи заготовок двумя рядами толкателей – для погона двух заготовок за один цикл;
• До 4 толкающих упоров может быть использовано для равнения заготовки в одном ряду.
• Толкатели легко снимаются и устанавливаются и поэтому конвейер легко перестроить с больших заготовок на самые маленькие;
• Удобные регулировки параллельности толкателей в направлении поперечном ходу машины;
• Оператор может всегда четко отрегулировать положение переднего и заднего края заготовки для синхронизации со следующими секциями;
• Боковые направляющие окончательно фиксируют заготовки по верному углу;
• После точной фиксации положения заготовка передается на вакуумный конвейер клеенаносящей станции и станции укладки пленки;
• Датчик двойного листа остановит подачу в случае пролета двойной заготовки;

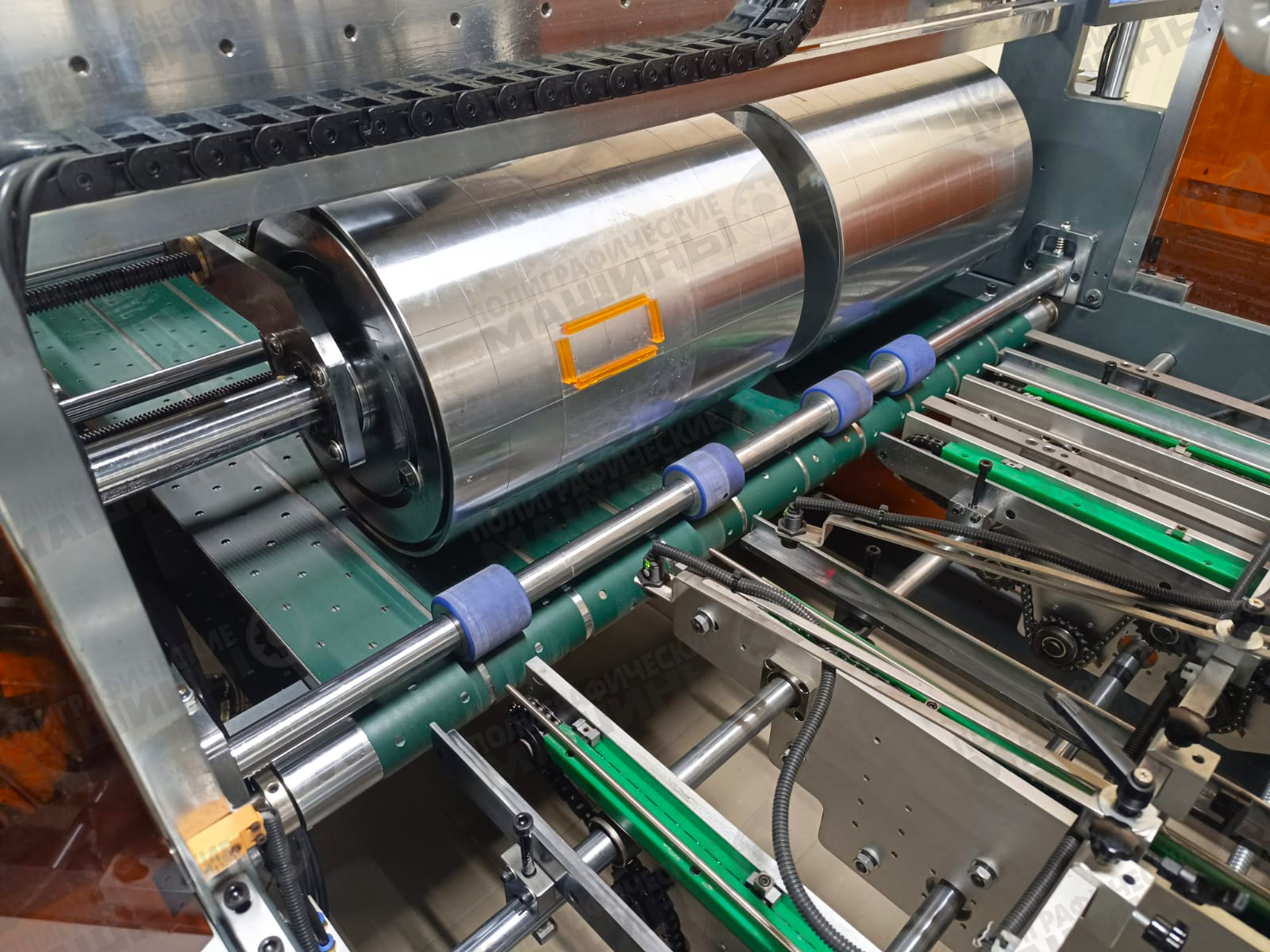

Клеевая станция

Легкая в обслуживание клеевая секция GALAXY WindowGLUER не станет для вас причиной потерянного времени

• Собственный сервопривод барабана – гарантирует нанесение клея точно по контуру окошка;
• Режим проклейки 2-ух заготовок за один оборот барабана – для удвоения производительности;
• Формный барабан большого диаметра – обеспечивает возможность работы с заготовками большой длины и удвоение скорости работы при режиме проклейки двух заготовок за один оборот барабана (если 2 заготовки помещаются на длину его окружности);
• Барабан делен на сектора для более удобной и быстрой визуализации приводки при установке клеевой формы;
• Клеевые формы могут быть любого контура и положения – в зависимости от формы окошка;
• Две формы могут устанавливаться на барабан при наличии двух окошек на заготовке;
• Приводка формы прямо на ходу без остановки машины в радиальном (продольном) или поперечном направлении благодаря сервоприводу;

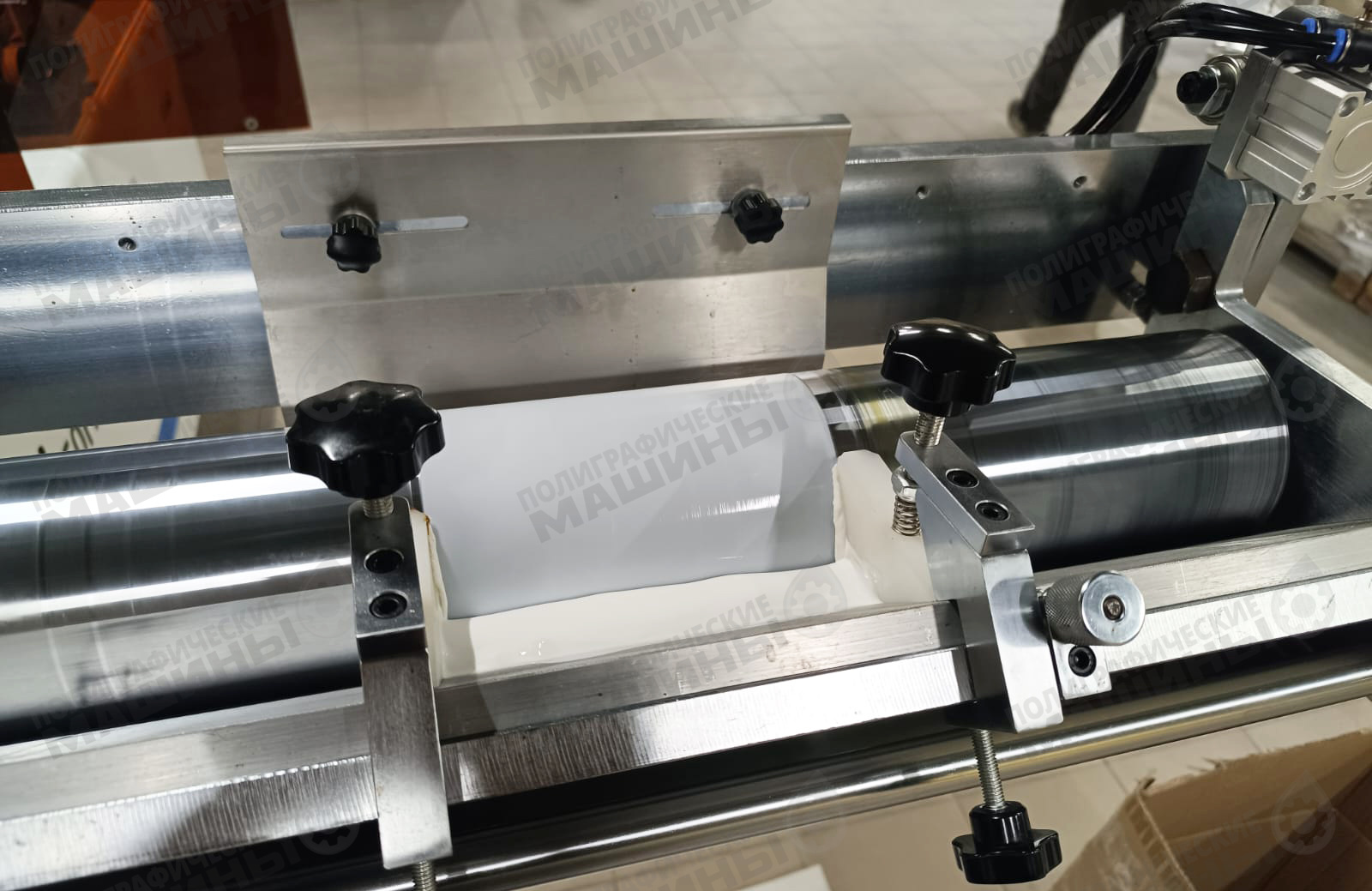

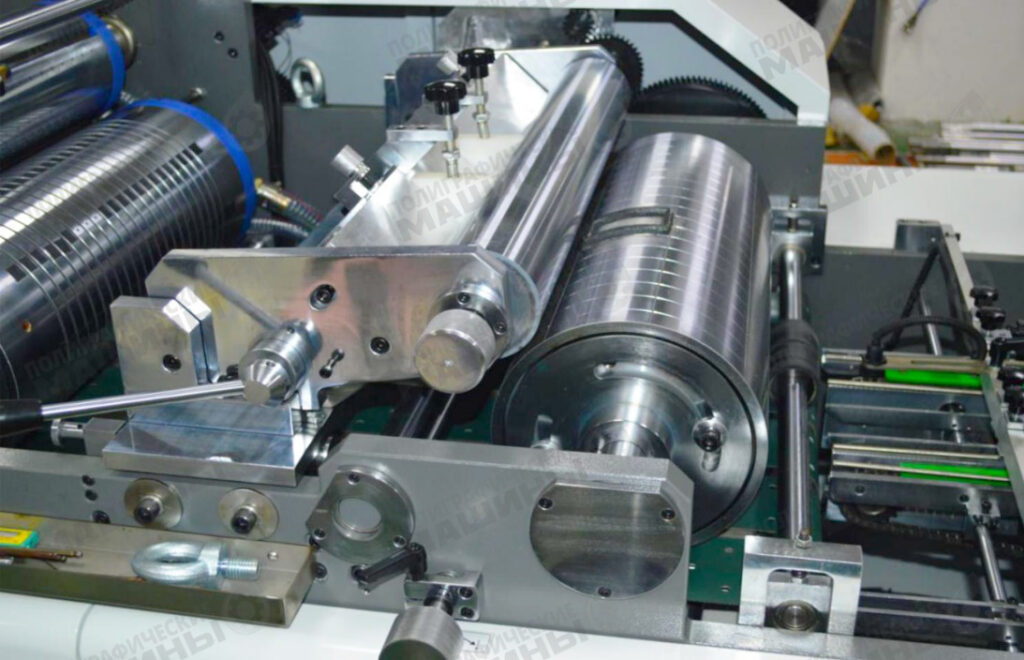

• Клеевая ванна представляет собой ракель и клеенаносящий валик высокой твердости из нержавейки. Такая конструкция защищена от коррозии и устойчива к царапинам;
• Удобная и быстрая регулировка толщины наката клея барашками на ракельной пластине;
• Клей подается строго на ограниченные участки клеенаносящего вала благодаря пластиковым боковым ограничителям, смазываемым вязкой смазкой и не допускающим дальнейшее его растекание по всей ванной;
• Автоматический отвод клеевого вала от формы при замятии или подаче двойного листа, или при отсутствии подачи заготовки;
• Рычаг наброса позволяет оператору быстро отключить клеенаносящий вал от формного цилиндра одним движением;

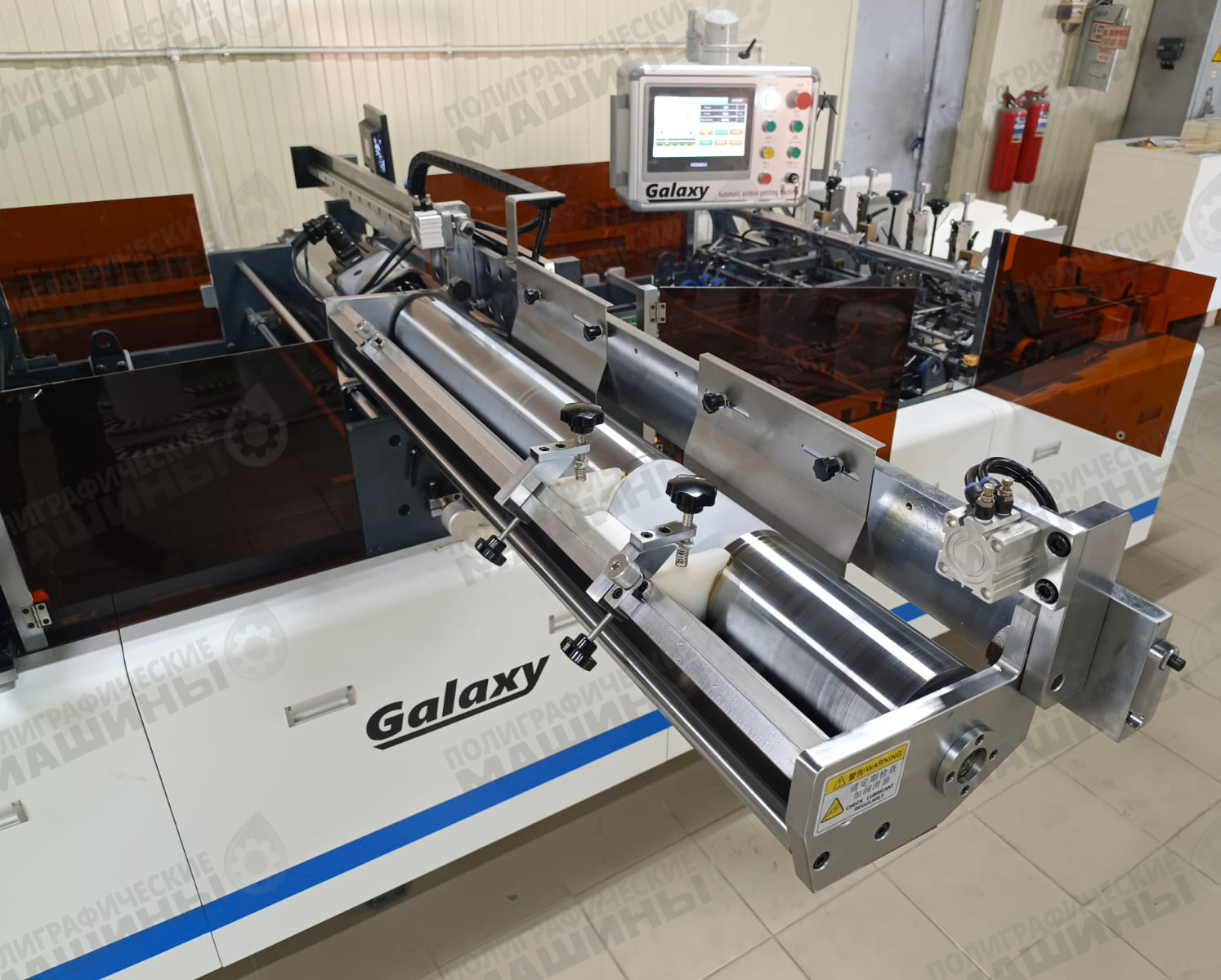

• Вся клеенаносящая система выдвигается наружу для удобства обслуживания и настройки: ванна с клеенаносящим валом закреплены на подвижных салазках.

При смывке машины:

— под ванной устанавливается ведро с теплой водой

— оператор отводит ракель от вала и сливает остатки клея для последующего использования в отдельную банку;

— после этого отбрасывает боковые ограничители, и быстро промывает ракель и клеевой вал губкой.

Обслуживание клеевой системы занимает не более пары минут.

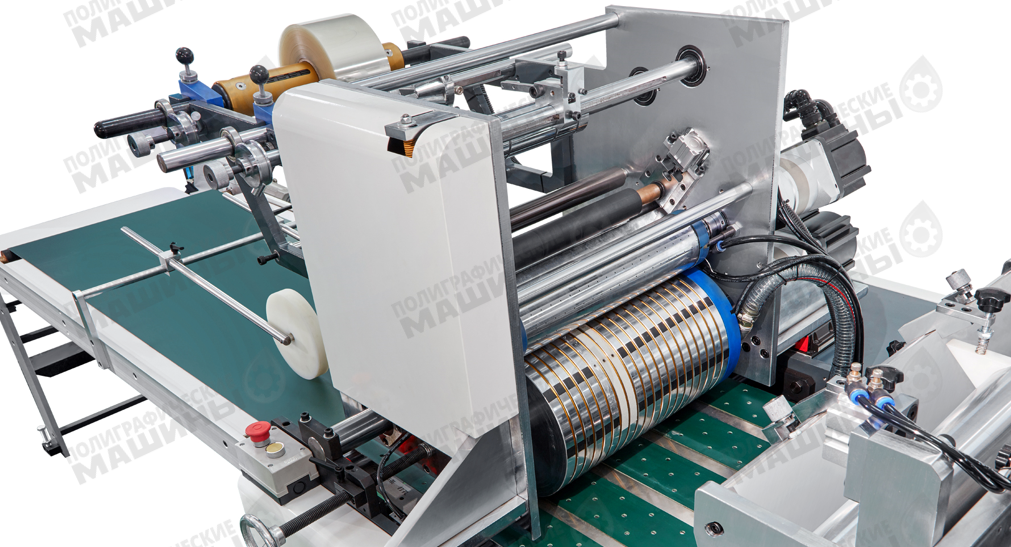

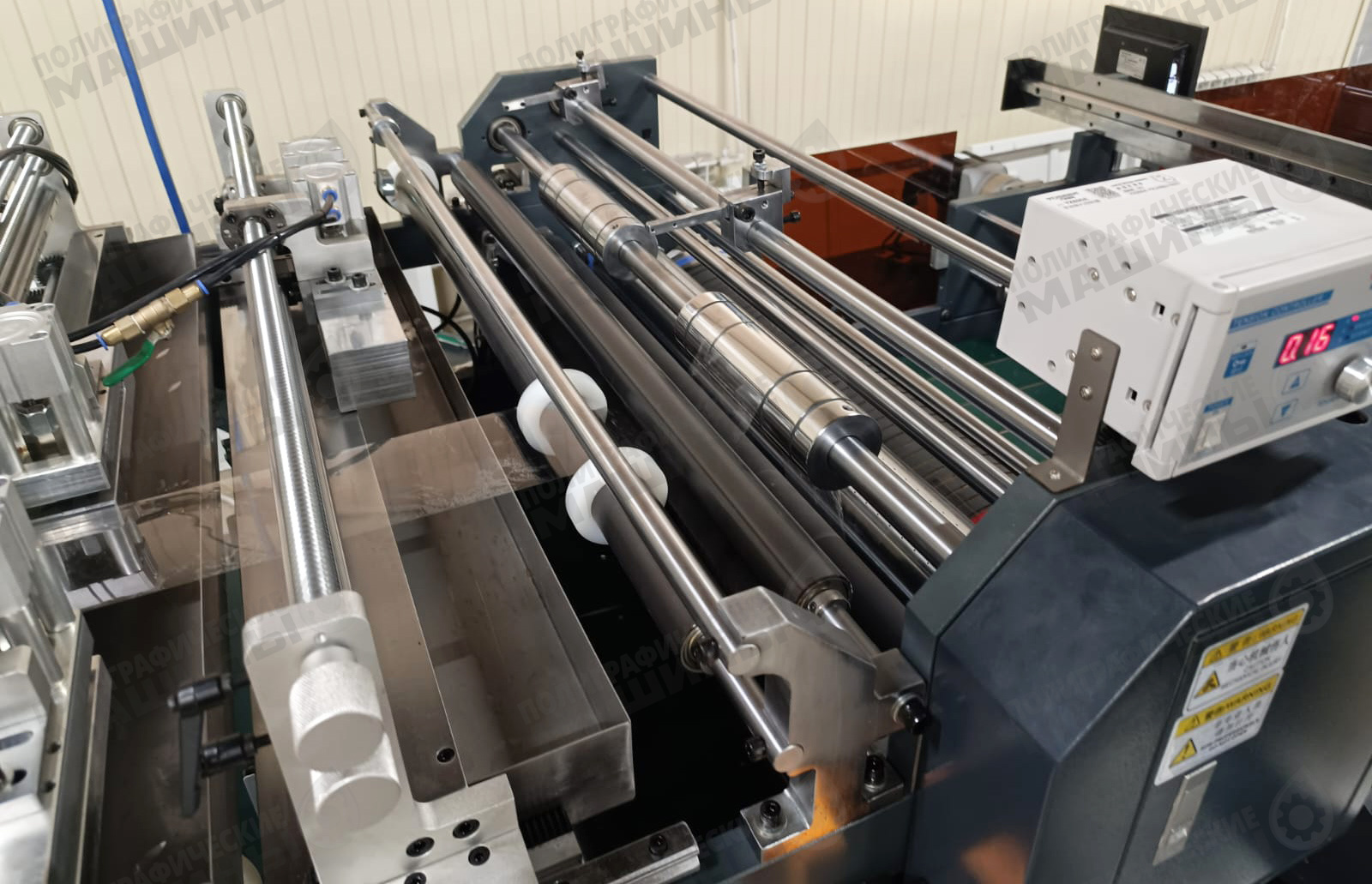

Секция подачи и укладки пленки

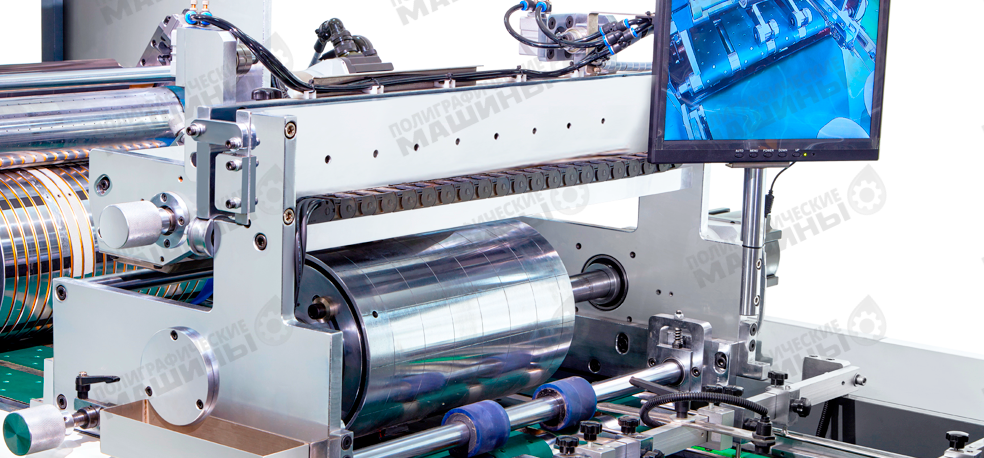

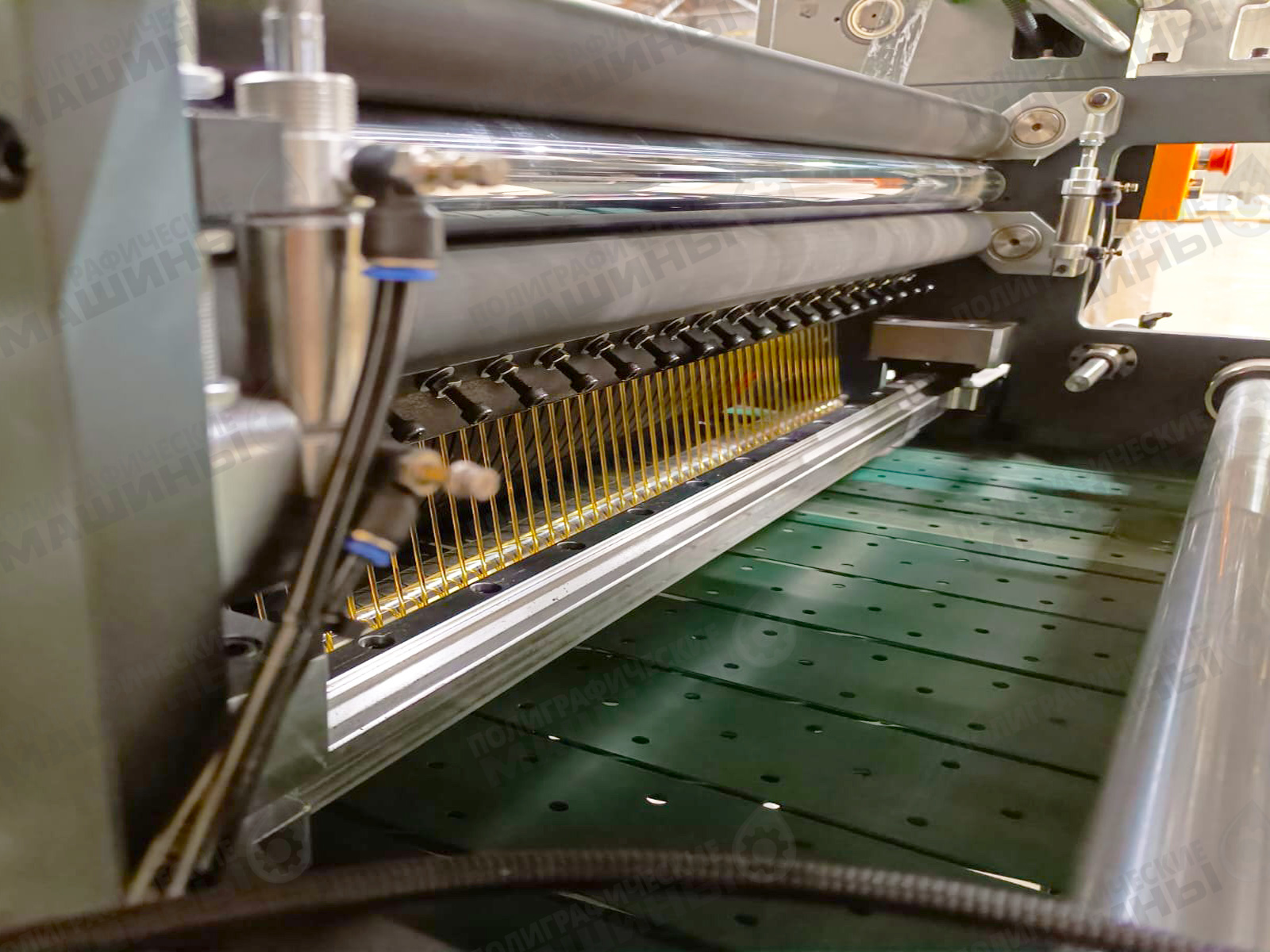

Немецкая зональная система включения/выключения вакуума -гарантия точной и стабильной укладки пленки на высоких скоростях работы GALAXY WindowGLUER

• Сервопривод размотки пленки – позволяет точно отмерять пленку заданной длины из одного или из двух рулонов. При рубке из двух рулонов – пленка рубится в одинаковый размер по длине;
• Немецкая технология выборочного сегментированного включения и отключения вакуума на барабане укладки – позволяет зафиксировать пленку на барабане точно по контуру после рубки и постепенно отпускать ее сразу после укладки на заготовку;
• Вакуумная фиксания пленки и на барабане для рубки;
• Барабан укладки большого диаметра – обеспечивает возможность работы с заготовками большой длины (в соответствии с диаметром барабана) и в режиме укладки двух окошек за один оборот;
• Барабан делен на сектора для более удобной и быстрой визуализации приводки пленки при наладке;
• Пневмозадувной шпиндель размотки пленки с контролем натяжения – в зависимости от диаметра оставшейся пленки;
• Два параллельных куска пленки могут укладываться барабаном на одну заготовку при наличии на ней двух окошек;
• Удвоенная производительность — в режиме укладки пленки на 2 заготовки за один оборот барабана;
• Приводка укладки пленки на окошко возможна прямо на ходу без остановки машины в радиальном (продольном) или поперечном направлении толчками;
• Прорезь для вытягивания салфеток на окошке – опционально доступная функция;

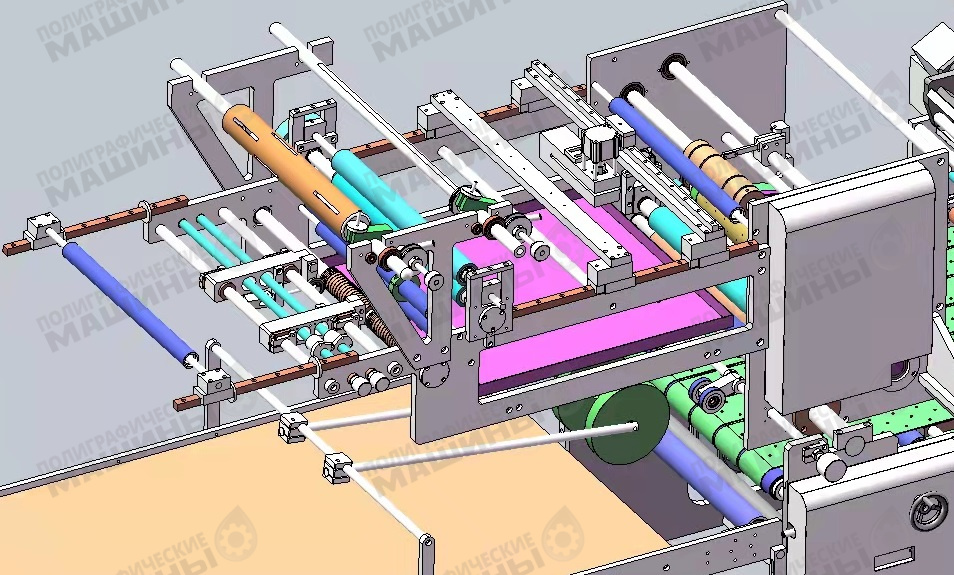

Панорамные окошки – ОПЦИЯ

Опциональная секция для вырубки и биговки сгибов для панорамных окошек GALAXY WindowGLUER

• Вырубка ромбовидных отверстий и продольная биговка в 1 и 2 линии – с помощью опционального модуля, устанавливаемого на секции размотки пленки. Таким образом обеспечивается возможность сгиба окошка на один или 2 угла;
• При изготовлении панорамных окошек на 2 сгиба высота окошек в местах сгиба должна быть одинаковой при использовании данной опции на машине GALAXY WindowGLUER.
• Изготовление 2-х угловых панорамных окошек с разной высотой на сгибах и панорамных окошек с поперечными сгибами возможно на специализированных окошковклеивающих машинах для панорамных окошек GALAXY Panorama;

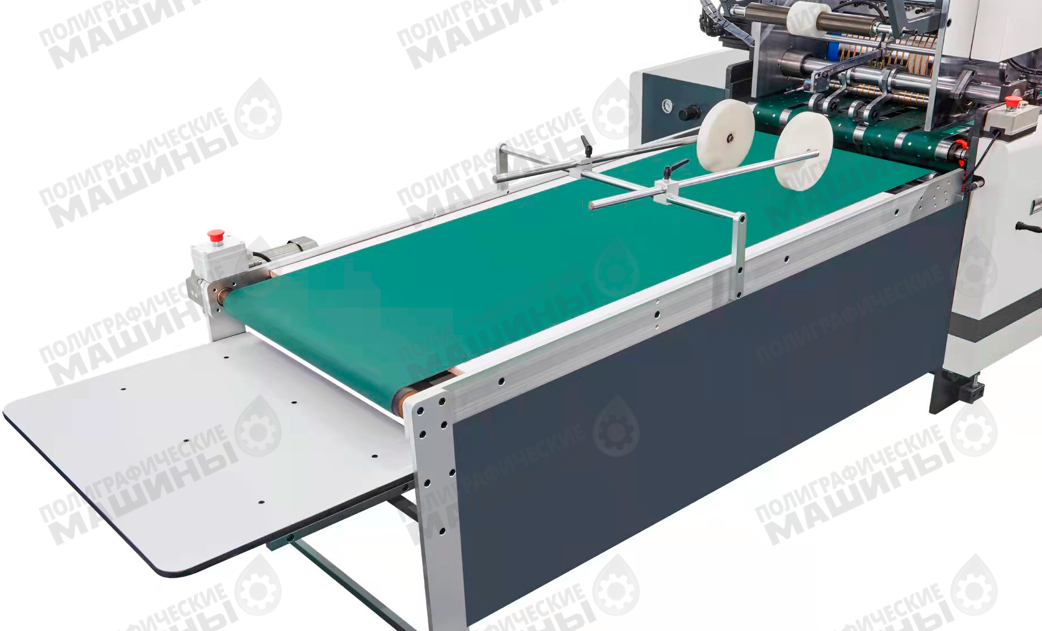

Приемный конвейер

• Независимая от основной машины регулировка скорости – позволяет регулировать нахлест при выкладе заготовок на конвейер.
• Короткий нахлест — когда заготовки укладываются почти стопкой одна на одну и прижимают одна другую – позволяет предотвратить отскакивание пленки от проклеенного окошка из-за естественного стремления пленки к скручиванию после ее размотки из рулона. Каждая последующая заготовка успевает придавить пленку и предотвратить ее отскок до того, как напряжение скручивания пленки превысит адгезию клея;
• Регулировка по высоте – позволяет настроиться на толщину потока заготовок (высоту получаемой кошенной стопы) – в зависимости от заданного нахлеста.

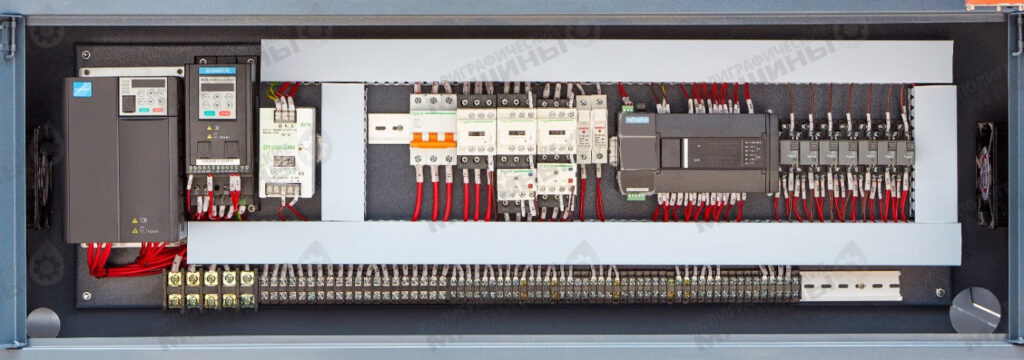

Электроника

• Электронные компоненты ведущих производителей: Innovance, Shneider, OMRON
• В целом машина оснащена 4-мя сервоприводами, отвечающими за синхронизацию всех функций машины и точность позиционирования на всех стадиях прохождения заготовки
