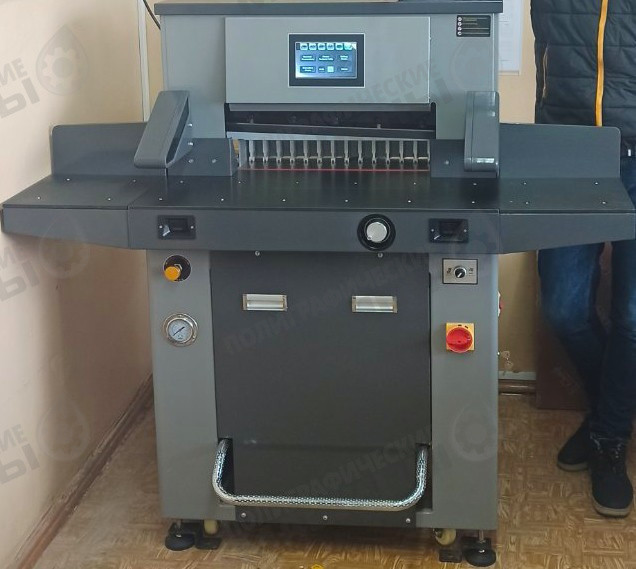

Гидравлический резак FRONT H520-TV7

Гидравлическая бумагорезательная машина

 FRONT H520-TV7

Резак с гидравлическим прижимом стопы, гидравлическим приводом ножа, ИК-Барьерами, ЖКИ дисплеем, Боковыми столами

Современные цифровые типографии постоянно имеют дело с запросами клиента к «экста- качеству». Эпитет «Экстра» применяется к вещам, выдающимся и характеризующимся высо-ким качеством изготовления. Именно таким требованиям нужно соответствовать современной типографии чтобы зарабатывать максимальную маржу. В соответствии с этим принципом логично и подбирать оборудование для типографии.

Выход на новый уровень качества уже возможен без точной резки готовой продукции.

Механические и электрические резаки легкого класса для этого уже не годятся для этих целей. Поэтому они уступают место усиленным гидравлическим напольным резакам - таким как FRONT H520-TV7 на более мощной раме.

FRONT H520-TV7 – имеет многое от тяжелых машин с литой рамой в своем оснащении:

·      Тяжелый литой затл – толкатель бумаги. Для точной резки важно, чтобы толкатель имел верную геометрию и не деформировался при ударе в него стопы с бумагой;

·

Опоры-слайдеры. Слайдеры не позволяют листам залетать под затл и служат опорой для тяжелого толкателя – предотвращают царапанье рабочего стола;

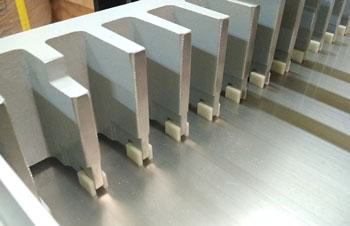

Тяжелый литой затл FRONT H520-TV7 с опорой на слайдеры

·

Верхний привод затла Шариковым винтом с Двойными направляющими.

Шарико-вый винт – отвечает за точность перемещения, а 2-ные направляющие отвечают за со- противление перекосу затла при ударе в него стопы бумаги. Отсутствие прорези в середине стола благодаря верхнему приводу затла – позволяет беспрепятственно пере- двигать стопу не опасаясь за замятие нижних листов.

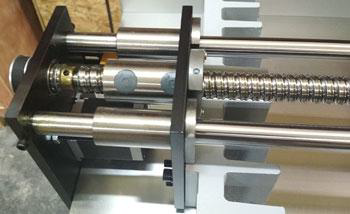

Шариковый винт FRONT H520-TV7 - верхнего расположения с 2-мя направляющими

Рабочий стол FRONT H520-TV7 - толщиной уже 12мм (была 9 мм) – надежная геометрия платформы

·

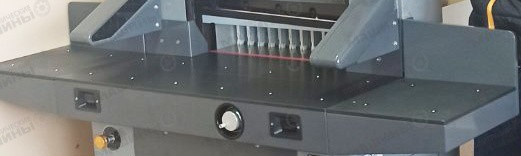

Боковые столы - это удобство работы резчика.

Позволяют справа уложить стопу для подрезки, а слева – укладывать уже подрезанную продукцию. Не многие даже усиленные цифровые резаки имеют такую опцию.

·      Минимальный паз между  боковыми  стенками  в  области  реза  –  всего  40  мм. Это позволяет без проблем равнять пачку визиток по верному углу. Во многих других цифровых резаках в этом месте имеется большая впадина, не позволяющая прижать стопу малого формата (например - визитки) к боковой стенке для выравнивания.

Минимальный боковой зазор – преимущество FRONT H520-TV7 для резки визиток и другой мелкой продукции с равнением по крайним углам рабочего стола.

·      Ручка быстрого выталкивания марзана – полезное удобство. Марзан имеет квадратное сечение, поэтому его можно переворачивать и использовать 8 раз;

·      Световые барьеры безопасности – FRONT H520-TV7 заботится о безопасности оператора в стандартном оснащении;

·      Полноценный энкодер ручки управления ходом затла - как на большом резаке. На многих цифровых аналогах используются крайне ненадежные и неточные устройства имитирующие энкодер. При этом – именно энкодер отвечает за точную установку затла и обеспечивает надежную работу всего механизма позиционирования.

Именно благодаря выше указанным особенностям FRONT H520-TV7 – это резак на литой раме для работы под нагрузкой в цифровых или малых офсетных типографиях. Гидравлический привод реза обеспечивает большую мощность чем у аналогов из IDEAL и т.п.

Основные преимущества по сравнению с аналогичными резаками:

·       Гидравлический прижим = нож не вытягивает бумагу так как на машинах с электро- прижимом. Регулировка прижима для материалов разной плотности;

·       Гидравлический рез = мощность для работы с переплетным картоном и другими плотными материалами;

·       Гидравлический рез = скорость реза до 30 резов в минуту;

·       Литая рама механизма привода ножа = устойчивость к нагрузкам;

·       Двойные направляющие хода затла + винт = отсутствие перекосов и точность;

·       Шариковая муфта винта затла = точность и надежность;

·       Цельный рабочий стол без серединного паза. Нет загрязнения винта + бумага не цепляется за паз при ее перемещении;

·       «Несгибаемый» рабочий стол толщиной 9 мм с хромированным покрытием;

·       7-дюймовый сенсорный (Тач-скрин) дисплей управления;

·       Цельно-литой толкатель затла с опорой на пластиковые слайдеры - как на профессиональных бумагорезках;

·       Штурвал управления подачей затла с полноценным надежным энкодером, а не потенциометром;

·       Усиленные кнопки реза - как на тяжелых резаках;

·       Опциональные боковые столы

·       Ширина реза 520 мм - позволяет подрезать бумагу большого формата перед отправкой в печать и использовать машину для работы с офсетными оттисками.

·       Высота стопы - до 80 мм.

Мощные боковые стенки и цельнолитой затл

Гидравлическая система на рез и на прижим

Цветная тач-скрин панель управления

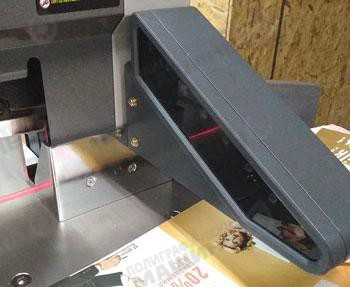

Профессиональные ИК-барьеры безопасности

Профессиональные кнопки реза, отдельный привод прижима.

Двойные направляющие и шариковый винт затла

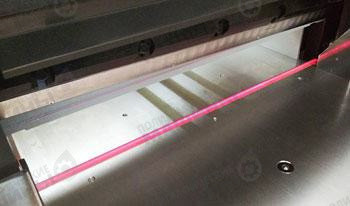

Световая линия реза

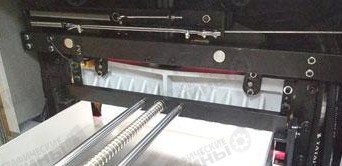

 Литой прижим

Мощный рабочий стол с шариками для скольжения бумаги

Литой затл со слайдерами

·       Шариковая муфта привода затла с 2-ными направляющими установлена на раме над поверхностью стола;

·       Мощные литые толкатели затла со слайдерами и регулировками косины и наклона;

·       Литые шлифованные боковины рабочего стола толщиной 8 мм;

·       2-ная гидравлическая станция;

·       Мощный литой прижим;

·       Просторный рабочий стол и опциональные боковые столы;

·       Кнопки отдельного включения/выключения опускания прижима и вывода ножа в положение смены;

·       Выталкиватель марзана;

·       Световая линия реза;

·       Цветной сенсорный дисплей с программированием;

·       Полноценные ИК-барьеры безопасности.

Технические характеристики FRONT H520-TV7:
