Описание

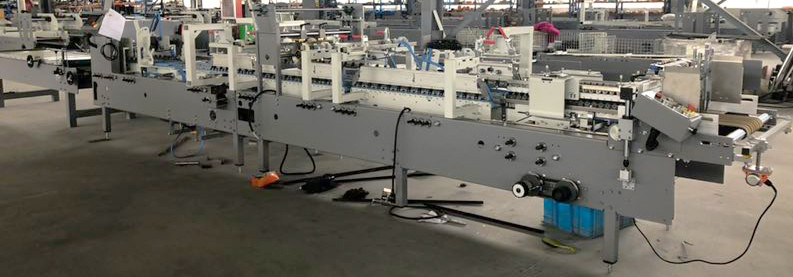

Универсальная фальцесклейка на 3-4 точки
GALAXY-800 FoldEXPERT,

До 250 м/мин, равнение, предфальцовка, самораскладное дно,
конверты для картошки фри, рыбы и колготок, 3-4 точки склейки

Технологии аналогичные BOBST VISIONFOLD и EXPERTFOLD

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ЛИНИИ GALAXY-800 FoldEXPERT:

1.    Большинство регулировок без инструментов. Дружественность машины оператору.

2.    8 подающих ремней специального профиля из вязкой резины на самонакладе гарантируют надежную подачу различных заготовок и различных материалов;

3.    Опциональная секция равнения заготовок– важная часть машины для точного совмещения клапана и края заготовки, и, как следствие, для снижения брака.

4.    Опциональные средние конвейерные протяжные механизмы на в секции предфальцовки и дофальцовки обеспечивают надежный контроль хода заготовок, точное совмещение клапана с краем заготовки и расширяют функциональные возможности линии для производства коробок с необычным дизайном.

5.    Удобное в регулировке устройство предфальцовки ремнями на 135 градусов новой конструкции, 1 комплект фальцовки на 180 градусов в стандарте.

6.    Просторные секции предфальцовки и загибки дна позволяют лучше выполнить пред-фальцовку и загибку дна, дают с возможность складывания коробок как клапанами внутрь, так и наружу, позволяют установить   дополнительное оборудование для складывания и проклейки нестандартных коробок.

7.    Верхняя дисковая проклейка в стандарте – всегда обеспечит работу линии с верхней проклейкой, независимо от работы форсуночной системы нанесения. Обеспечит скорость и неприхотливость к качеству клея.

8.    Секция дофальцовки с возможность регулировки верхних проводящих ремней вперед-назад – успешная работа с ассиметричными коробками.

9.    Информативная русифицированная панель управления машиной с цветным сенсорным монитором «Тач-скрин» облегчает управление машиной по сравнению с аналоговым пультом.

10.  Беспроводные пульты дистанционного управления в стандарте. Экономят время на переналадки.

11.  Пневмо-кикер разделения на партии для облегчения подсчета -  в стандарте.

12.  Опциональный вспененный ремень нежного обжима для предотвращения царапин на матовой ламинации и печатной поверхности готовых коробок



Видео - обзор:










Подробное описание:



САМОНАКЛАД




Самонаклад с 8-ю специальными ремнями и вибромотором

1.   8 высококачественных подающих ремней с бороздами из специальной вязкой резины с высокой протягивающей способностью обеспечивают легкую настройку и четкую работу самонаклада.
2.   Опционально самонаклад оснащается сервоприводом с микрорегулировкой скорости для более тонкой регулировки зазора между заготовками коробок.
3.   Пуск/Стоп самонаклада может управляться удаленно оператором посредством беспроводного пульта.
4.   Два стандартных боковых упора подавателя имеют возможность поворота плоскости для нестандартных коробок, и один дополнительный для заготовок с широким разворотом.
5.   Движение боковых упоров и передних упоров легко поддается настройке.
6.   Направляющие разной длины поддерживают стопу заготовок сзади и обеспечивают их четкой отделение и подачу.
7.   Две регулируемые боковые направляющие пластины.
8.   Вибросистема позволяет четко отделять заготовки одну от другой в стопе и обеспечивать подачу заготовок непрерывным потоком.
9.   Вакуумные ремни самонаклада для улучшения подачи заготовок из микро-гофрокартона (Опция).
10. Секция равнения заготовок по боковому краю (
Опция).



СЕКЦИЯ ПРЕДВАРИТЕЛЬНОЙ ФАЛЬЦОВКИ



В стандарте машина оснащена 2-мя линиями конвейерной протяжки в секции пред-фальцовки. Опционально – 3-я, средняя линия для более надежного контроля заготовки и исключения ее перекоса.



Стандартно снащена 1-м современным компактным модулем предварительной фальцовки на 180° (левым) по 1-му сгибу и 1-м ременным модулем пред-фальцовки на 135° по 3-му сгибу новой конструкции с удобной регулировкой по углу наклона. Это позволяет предварительно продавить сгибы коробки по линиям продольной биговки и, как следствие, обеспечить ее легкую раскрываемость до нужной формы на упаковочных автоматах. Опционально дооснащается вторым – правым компактным модулем предварительной фальцовки на 180° для коробок с 2-мя параллельными стенками, конвертов и т.п.


Секция предварительной фальцовки на 180⁰

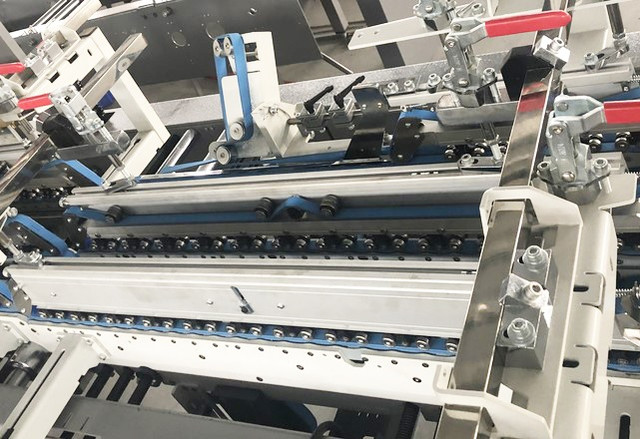

Секция предварительной фальцовки на 135⁰





1.  Верхняя часть роликовых протягивающих модулей оснащена телескопическими регулировками. Как результат – оператор очень легко и быстро может запрессовать или отжать нужную линию протяжки. Это способствует быстрой переналадке всей машины с тиража на тираж.
2.  Устройство очистки клапана фрезой, шлифует клапан абразивным роликом для более эффективного склеивания (стандартно 1 шт):

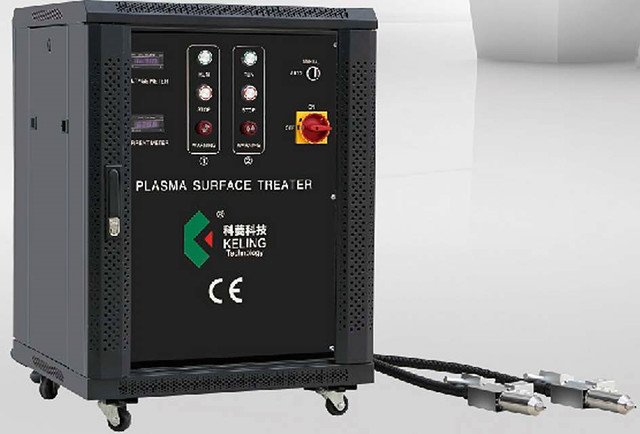

3. Устройство очистки клапана плазмой на 1,2 или 3 сопла (Опция):



СЕКЦИЯ ЗАГИБА ДНА САМОРАСКЛАДНЫХ КОРОБОК (3-точки) загибателями (лапками)



1.    Конструкция с конвейерными протяжками в 3 ручья. Большое пространство создает оператору все удобства для легкого монтажа подгибающих донный клапан лапок. Устройства имеют понятный и легкий механизм крепления
2.    Секционная конструкция верхней протяжки так же оснащена телескопическими регулировками, как и в секции предварительной фальцовки.
3.    Конструкция секции позволяет изготавливать коробки специфических конструкций.



КЛЕЕВАЯ СИСТЕМА



Машина в стандарте оснащена 2-мя нижними дисковыми точками проклейки (левой и правой) + 2-мя верхними дисковыми точками проклейки (левой и правой) с нанесением холодного клея.
Нижние клеевые ванны имеют специальную конструкцию, препятствующую разбрызгиванию клея при работе на высоких скоростях. Две нижние точки могут использоваться одновременно.

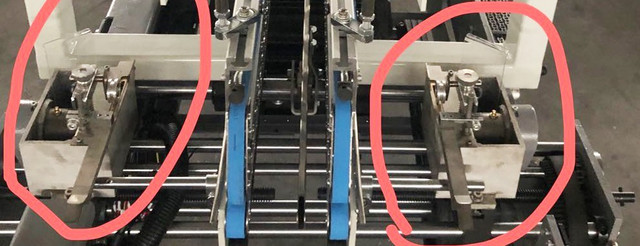

Нижние клеевые ванны (левая и правая) Galaxy -800 FoldEXPERT



Для верхних точек проклейки стандартно используется Дисковая система нанесения клея с собственным электроприводом опускания/поднятия клеевых ванн.
Опционально
машина может быть дополнена форсуночной системой нанесения холодного клея HSS (Германия) или KQ (КНР) с 2-мя или более пистолетами-подавателями.


Верхние дисковые клеевые ванные (левая и правая)



Наличие в стандартной комплектации дискового механизма верхнего нанесения клея является гарантией безотказности работы фальцесклеивающей машины в целом:

  • С Дисковой верхней проклейкой вы сможете изготовить 85-90% коробок в вашем портфеле заказов;
  • Системы нанесения клея соплами чувствительны к правильной организации заземления электросетей в цеху. И как следствие - чувствительны к перепадам.  Управляются компьютером, в работе, которого возможны сбои. Дисковая система всегда готова к работе и не требует отдельного подключения.
  • Сопла чувствительны к качеству клея и наличию соринок в нем. За соплами и всей клеевой системой нужен бережный уход и постоянная чистка и промывка. Если у вас вышли из строя сопла, клеевой насос или система управления – ваша работа остановится. Дисковая система наносит любой клей и прощает ошибки по уходу за собой.
  • Скорость нанесения клея дисками для большинства простых работ гораздо выше чем при нанесении соплами.
  • Имеет смысл дополнить фальце-склейку соплами, но отказываться от дисковой проклейки – небезопасно.



СЕКЦИЯ ОКОНЧАТЕЛЬНОЙ ФАЛЬЦОВКИ И СОВМЕЩЕНИЯ



1.  Как и две другие секции оснащена 3-мя конвейерными протяжными механизмами. Средний верхний конвейер может быть убран в случае необходимости.

2.  Новая конструкция выводных конвейеров позволяет смещать верхние протяжные конвейера и выводные ремни вперед-назад:

  • Это важно при работе с несимметричными и нестандартными коробками;
  • При работе с коробками с чувствительной запечатанной поверхностью или матовой ламинацией (чтобы ремни не оставляли следов на поверхности коробок). Отсутствие этих регулировок в более простых комплектациях фальце-склеивающих машин существенно уменьшает перечень доступных к изготовлению коробок.

3.  Конвейера и ремни секции дофальцовки укомплектованы хорошим набором направляющих и боковых проводящих роликов разной формы (цилиндрические и конические) и наклона (90 градусов). Важно иметь возможность установки нужной силы прижима, наклона и высоты роликов в зависимости от типа материала и дизайна коробки.

4.  Хорошее оснащение секции дофальцовки позволяют сэкономить уйму времени и значительно упрощает смену тиражей.


Финишная фальцовка и совмещение бокового клапана Galaxy-800 FoldEXPERT



ПРОСТОРНАЯ СЕКЦИЯ ВЫВОДА ЗАГОТОВОК («ТРОМБОН») НА МОЩНОЙ РАМЕ



Выводная секция «тромбон» Galaxy-800 FoldEXPERT с главной контрольной панелью управления



           Секция принимает собранную коробку, допрессовывает ее, ведет подсчет готовых коробок, и выкладывает их каскадом на обжимной конвейер.  Выводная часть оснащена датчиками счета и пневмо-кикером разделения отсчитанного количества заготовок по партиям.
           Разделение партий так же возможно осуществлять методом старт/стоп - с разрывами между партиями. При Старт/стоп работа линии замедляется на остановки, связанные с формированием разрывов.
           Система разделения партий позволяет точно контролировать производительность машины и многократно облегчает труд операторов по подсчету и приемке готовых коробок.

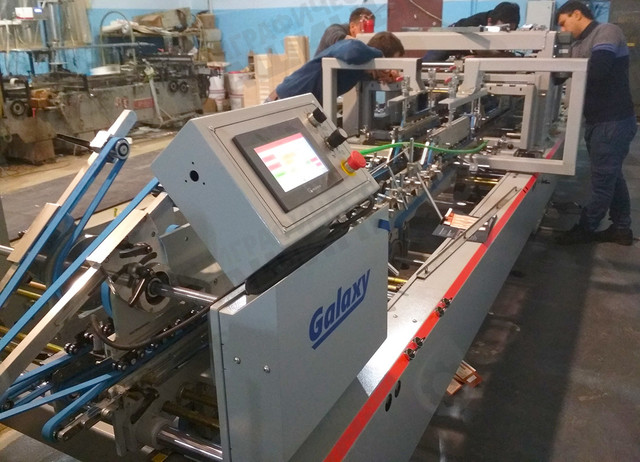

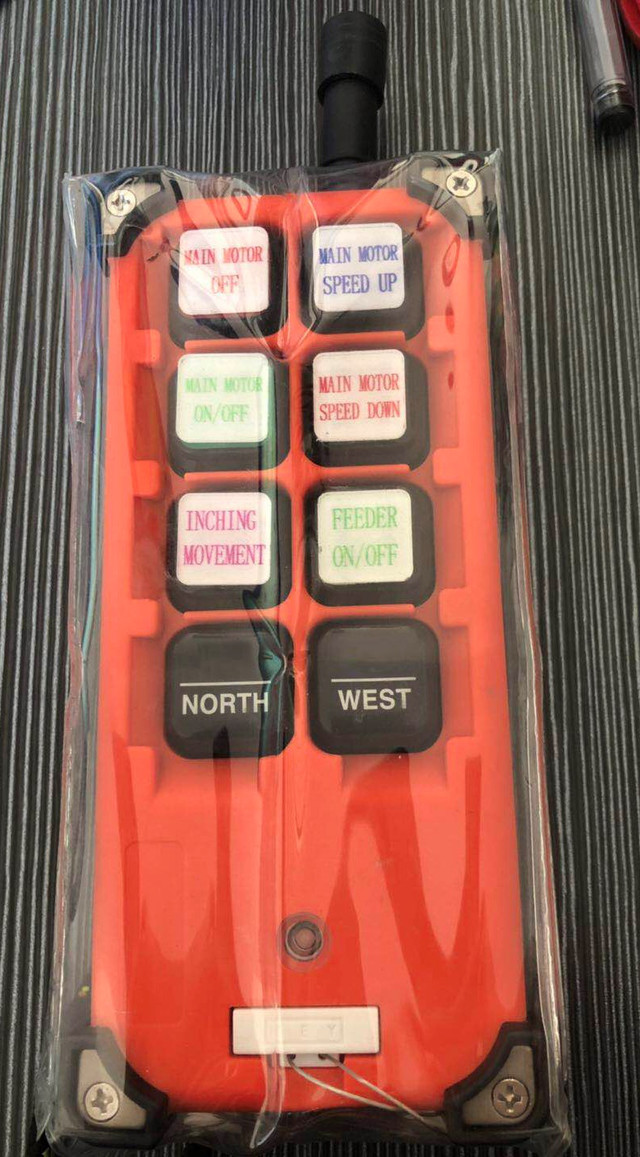

РУСИФИЦИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ с 2-мя дистанционными пультами



Сенсорная ЖКИ панель управления Galaxy-800 FoldEXPERT с пультом дистанционного управления



1.  С главной панели управления задаются основные параметры работы, работа поддува, скорость, подсчет и разделение партий и др.
2.  С помощью дистанционного пульта оператору удобно производить настройку машины на тираж, удаленно работая на каждом из участков фальцевально-склеивающей линии и контролируя как прямой, так и обратный ход, ход на толчках и т.п.. Это очень удобно и экономит массу времени при переналадках. Пульты оснащены магнитными держателями и легко крепятся на раму машины.

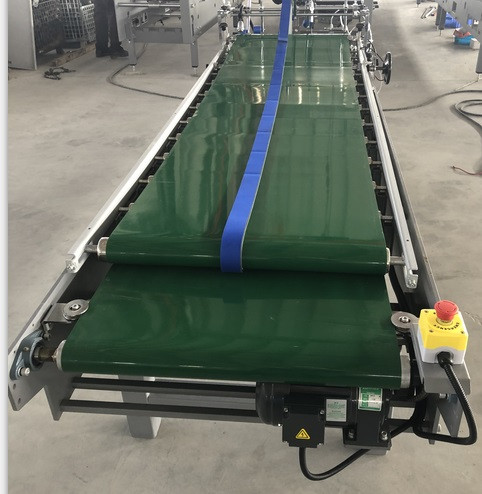

ПРИЕМНЫЙ ОБЖИМАЮЩИЙ КОНВЕЙЕР 3,1 М



Выводной конвейер Galaxy-800 FoldEXPERT с дополнительным мягким губчатым прижимным ремнем



1.    2 скоростных режима работы обжимающего конвейера: Автоматический и Ручной;

2.    Автоматический – задается определенный нахлест коробок, Скорость работы конвейера синхронизирована со скоростью работы. Прокрутка конвейера начинается только когда сенсор на входе получает сигнал о появлении первой заготовки.

3.    Ручной режим – конвейер движется с постоянной заданной скоростью, независимо от скорости работы машины.

4.  Опционально может быть оснащен дополнительным вспененным мягким ремнем обжима для чувствительных к царапинам поверхностей.

5.  Машина оснащается направляющими колесами для гашения инерции вылетающих из «тромбона» коробок.

6. Верхний ремень конвейера смещается вперед-назад, для эффективной приемки коробок разной длины.



Опционально:

Вакуумные ремни самонаклада
Отдельный сервопривод самонаклада с микрорегулировкой скорости для более тонкой регулировки зазора между заготовками коробок.
Секция боковой приводки: 2 линии конвейерной протяжки


Опциональная секция боковой приводки позволяет добиться идеального совмещения склейки по боковому клапану и снизить количество брака.



3-я, средняя линия протяжки в секции пред-фальцовки для более надежного контроля заготовки и исключения ее перекоса.

2-й – правый компактный модуль предварительной фальцовки на 180°.

Комплект направляющих для фальцовки 1-клапанных мини-коробок. Позволяет собрать коробку с разворотом 60х60 мм (из опыта - даже меньше).

Комплект поперечной фальцовки для складывания конвертов с 2-мя боковыми клапанами типа конвертов для картошки-фри, рыбы, колготок, CD-конвертов и т.п. Оснащен поддувом, который помогает четко завернуть ведущую часть коробки в кассету и эффективно сложить ее поперек хода машины.

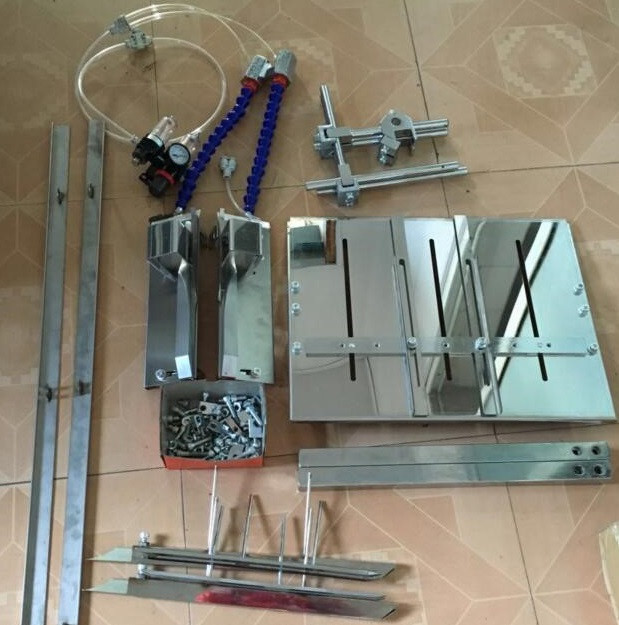

Кассетная фальцовка для складывания конвертов для картошки-фри, рыбы, колготок, CD-конвертов и т.п.



Комплект поворота коробки на 90 градусов для складывания клапанов по 4-м сторонам коробки или других специфических задач.

Комплект фальцовки боковых стенок коробки , типа “W” для складывания боковых стенок гармошкой.

Устройство очистки клапанов плазмой на 1, 2 и 3 горелки для эффективной очистки клапанов от УФ-лака и ламинации.

Клеевые системы с нанесением клея форсунками на 1, 2, 3 и 4 форсунки KQ и HSS для нанесения клея на косые клапана и в сложно-доступные места на заготовке.

Превмо-обжимной конвейер 4,8 м. Ремни обжимного конвейера имеют Пневмо-регулировки прижима и подвижную верхнюю часть конвейера для настройки выклада на разную длину и толщину готовой коробки.




Выводной обжимающий конвейер до 4,5 м с пневматической регулировкой давления и возможностью смещения верхнего ремня вперед-назад  Galaxy-800 FoldEXPERT (Опция)



Пневматическая прессующе-разглаживающая насадка на входе коробок в конвейер с пневмо-прижимом. Насадка состоит из двух прижимных ремней, давление которых регулируется пневмо-цилиндрами.  Это устройство позволяет надежно контролировать как прием готовых коробок и их четкую укладку в сплошной поток, так и их разглаживание в абсолютную плоскость для облегчения дальнейшей упаковки и транспортировки.


Прессующе-разглаживающая насадка на пневматическом приемном конвейере Galaxy-800 FoldEXPERT



Поворотный конвейер «L-Packer», который разворачивает поток коробок под углом 90 градусов к линии и выводит их в вертикальным положении, что значительно ускоряет и упрощает приемку.


Устройство Вертикального выклада готовых коробок «L-PACKER» (Левый/Правый выклад)



L-PACKER свободно встраивается в линию для работы с фальце-склеивающими машинами любых производителей:

1.    Подходит для работы с любыми типами коробок
2.    Направление выклада (право/лево) выбирается покупателем при заказе машины.
3.    Машина работает в Автоматическом режиме управления (синхронизировано с выводным конвейером фальцесклеивающей машины) или в Ручном режиме управления (Индивидуальная скорость работы, независимая от основной линии).

4.    Давление верхнего протяжного механизма с роликами индивидуально настраивается в зависимости от плотности и типа материала заготовки. Служит дополнительным обжимом и гарантией надежного скрепления после обжимного конвейера.
5.    Производит поворот потока заготовок на 90° с вертикальной укладкой

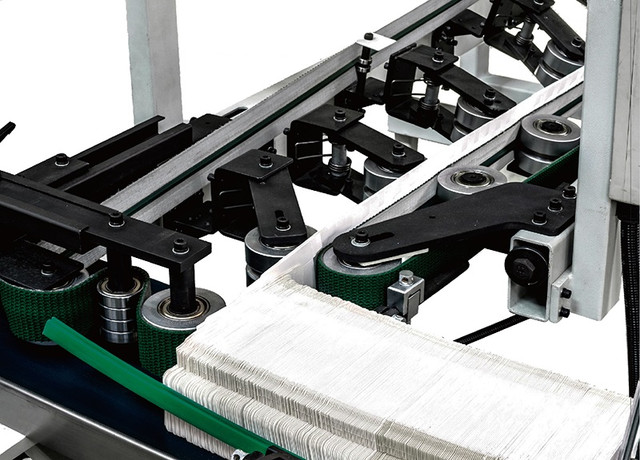

Выклад коробок в вертикальном положении с помощью L-PACKER

L-PACKER делает поток заготовок в разы компактнее и значительно уменьшает количество действий оператора по съему и укладке готовой продукции. В результате машина работает на большей скорости и с большей производительностью. Меньше зависимость от навыков операторов на приемке.

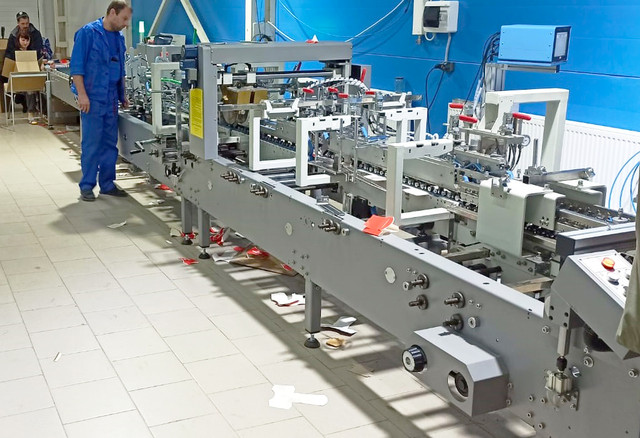

Читайте о наших инсталляциях:

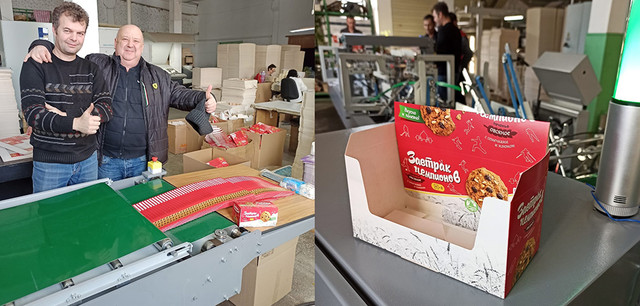

     Фальцесклейка Galaxy-800 FoldEXPERT для чемпионов в Костанае

        Фальцесклейка GALAXY-800 FoldEXPERT для картошки фри в Краснодарском крае

     ФАЛЬЦЕСКЛЕЙКА GALAXY-1100 НА 4-6 ТОЧЕК СКЛЕЙКИ УСТАНОВЛЕНА В ПОДМОСКОВЬЕ



Технические характеристики:

Модель GALAXY-800 FoldEXPERT
Максимальный формат (ШхД) заготовки в развороте 800 × 800 мм
Минимальный формат (ШхД) 90 × 60 мм  – стандартно
2 линии проводящих заготовку конвейеров в секции пред-фальцовки и дофальцовывающей секции, 3 в секции фальцовки дна стандартно
Клеевая система : 2 верхних диска   + 2 нижних клеевых ванны стандартно
Ширина клеевых дисков 3 мм стандартно
Максимальная механическая скорость 250 м/мин
Габариты (ДхШхВ) со стандартным конвейером и модулем равнения 10500 х 1400 х 1400мм
Общая мощность около 9 кВт
Вес 3500 кг
