AutoCASE-1000 крышкоделательная машина 4 клапана

¾-Полуавтоматическая крышкоделательная машина AutoCASE-1000

загибка 4-х клапанов за раз

Макс. формат готовой крышки — 45х96 см

Вакуумный конвейер подачи

Принцип работы:

Картонные сторонки подаются автоматическим вакуумным самонакладом:

• Экономит время и гарантирует точность укладки сторонок – без ошибок оператора.

Оператор лишь проклеивает покровный материал в автоматической клеемазке горячим или холодным клеем и укладывает его на вакуумный конвейер. При этом оператор имеет возможность работать сидя.

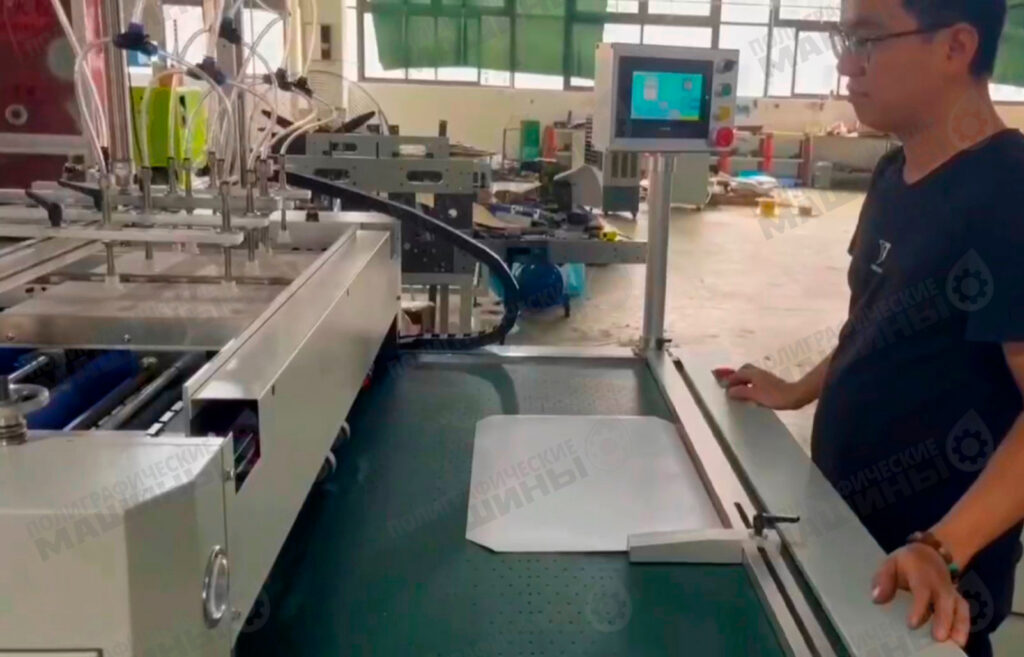

Проклеенный лайнер оператор укладывает по направляющим на вакуумный конвейер крышкоделательной машины AutoCASE-1000. Это позволяет четко выровнять лайнер для точной укладки картонных сторонок и отстава.

Сверху на проклеенную сторону покровного материала автоматически укладываются картонные сторонки и отстав из вакуумного самонаклада точно по местам сгиба на покровном материале. Это позволяет избежать эффекта «дрогнувшей руки» и повысить производительность.

Автоматические податчики картонных сторонок крышкоделательной машины AutoCASE-1000. Сторонки и отставы можно дозагружать в самонаклад не останавливая работу машины

Захват картонных сторонок и отстава из самонаклада AutoCASE-1000 выполняется «пауком» из нескольких вакуумных присосок. Узкие присоски используются для подачи отставов шириной до 9 мм

Модель AutoCASE-1000 может работать и в ручном режиме наклада сторонок. В этом случае, сверху на проклеенную сторону покровного материала укладываются картонные сторонки и отстав прямо из самонаклада либо со стола сбоку от оператора.

Рабочий вакуумный конвейер оснащен направляющими для укладки покровного материала точно в требуемой позиции.

При нажатии кнопок пуска картонные сторонки и отстав автоматически укладываются на покровный материал.

После укладки сторонок вакуумный конвейер автоматически запускает крышку в секцию загибки клапанов.

4 (четыре) клапана покровного материала автоматически загибаются за один цикл посредством патентованной технологии загибки и формования уголка и готовая крышка выкладывается в приемный лоток.

Давление всех четырех пар проводящих и загибающих валов регулируется индивидуально – для достижения наилучшего натяжения лайнера по кромкам крышки.

Ручки индивидуальной регулировки протяжных и загибающих валов крышкоделки AutoCASE-1000

Приемный лоток AutoCASE-1000 для укладки готовых крышек, с загнутыми по 4-м сторонам клапанами

Клеевая станция оснащена функцией принудительной подачи воды из специального бачка для поддержания вязкости клея. Разогрев клея осуществляется по принципу «клеевой бани» — самый эффективный способ разогрева.

ОПЦИОНАЛЬНО: Клеевая ванна может быть оснащена таймером разогрева клея – т.е. машина всегда готова к работе с самого утра к приходу оператора.

Оператор выполняет все операции сидя на одном месте и не тратит время на укладку сторонок, подачу крышки руками, на ручное формование уголков и на раздельную загибку 2-х клапанов – это позволяет достичь производительности до 360 крышек в час, или 6 крышек в минуту.

AutoCASE-1000 , особенности:

• Длина крышки до 960 мм;
• 4 клапана за один цикл работы – без ручного переворота крышки;
• Автоматическое формование уголков – без участия оператора;
• Минимальное участие оператора после наладки на формат – он только проклеивает покровный материал и укладывает его на вакуумный конвейер;
• Быстрый загиб клапанов;
• Возможность формирования крышки из разных комбинаций сторонок и отставов – от 5 и более частей (Опция);;
• Работа с любыми покровными материалами;
• Машина может комплектоваться дополнительной штриховкой корешка с гидравлическим обжимом блока и книговставкой.

Стандартное оборудование машины включает:

— Мощную стальную сварную раму;

— Автоматическую компьютеризированную систему управления с цветным ЖКИ дисплеем;

— Систему быстрой настройки на формат и смены настроек при переходе с тиража на тираж;

— Машина поставляется полностью в собранном виде для минимизации времени на монтаж и запуск;

— Машина оснащается системой проклейки горячим клеем с регулировкой температуры;

— Машина может работать в режиме обжима (работают только опрессовывающие валики);

— Устройство подгиба уголков покровного материала;

— Патентованная технология загибки клапанов с 4-х сторон;

— Узел опрессовки на выходе на приемку готовой продукции;

— Автоматический вакуумный наклад 3-х картонных сторонок

— ОПЦИЯ: 5 и более сторонок и отставов:

Возможные комбинации сторонок и отставов на AutoCASE-1000

— ОПЦИЯ: Таймер разогрева клея, Миксер, вискозиметр, подкачка воды в клеевой аппарат

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
