CaseMaker 840/520 полуавтоматическая крышкоделательная машина

Полуавтоматическая крышкоделательная машина
CaseMaker 840/520

Машина предназначена для изготовления твердо-переплетных крышек книг, обложек, картонных коробок, папок, боксов для книг, папок скоросшивателей и т.д.

Главные критерии для сравнения:

• Максимальный формат — 840×520 мм
• Минимальный формат — 150×150 мм
• Производительность — до 180 крышек/ ч (в зависимости от сложности сборки, формата, типа клея, покровного материала, навыков оператора)
• Проклейка покровного материала горячим или холодным клеем на клеемазке.

Обратите внимание на следующие характеристики:

• Удобный вакуумный стол позиционирования и установки сторонок.
• Автоматическая загибка 2 сторон покровного материала за ОДИН прогон.
• Автоматическое каландрирование при загибе 2 оставшихся сторон и вывод готовой крышки на приемный стол либо – к оператору. Обслуживание: один оператор
• Обслуживание: один оператор

Видео работы :

Описание

Рабочий цикл:

Оператор проклеивает лист покровного материала (бумага, бумвинил и т.п.) на клеемазальной машине с горячим / холодным клеем  (рабочая температура клея 60-70 °C).

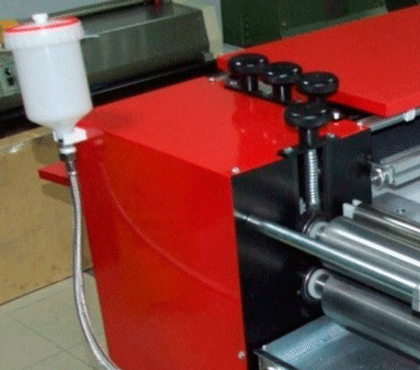

Клеевая секция снабжена устройством подачи воды для поддержания постоянной вязкости клея.

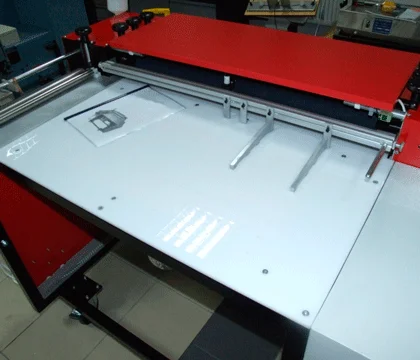

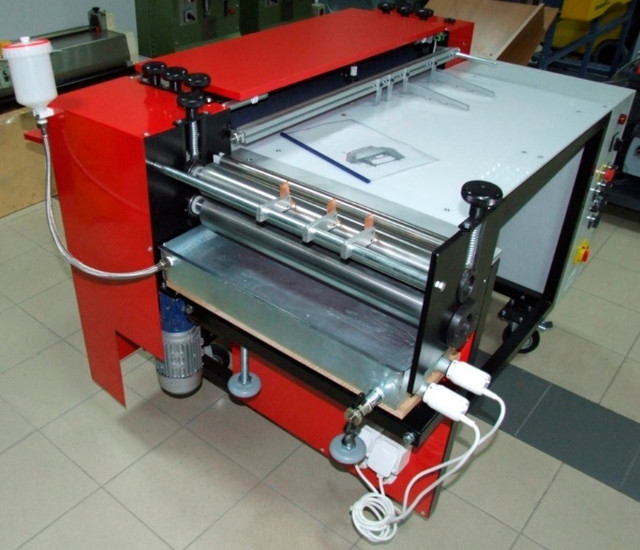

Клеевая станция с подогревом и добавкой воды	Вакуумный стол позиционирования с направляющими

Далее проклеенный лист покровного материала оператор помещает на вакуумный рабочий стол, позиционируя его по штифтам передних упоров. Вакуум надежно прижимает и разравнивает проклеенный материал.

Оператор опускает упоры, по которым укладывает на покровный материал картонные сторонки и отстав. Машина оснащена широкой удобной полкой для размещения картонных сторонок и отставов.

После этого, подготовленная крышка подается в устройство загибки клапанов. Загибка и приклейка клапанов осуществляется запатентованной системой щеток и валов. Машина оснащается высококачественными щетками:

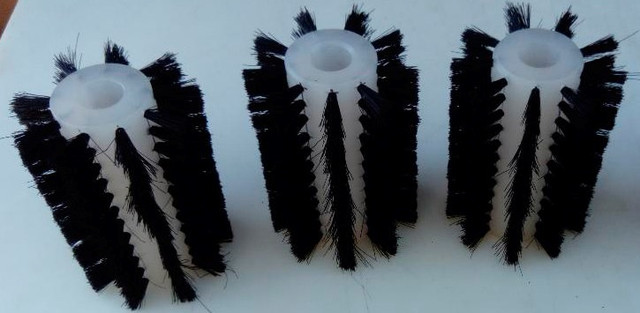

Щетина имеет жесткий ворс, прочно вставленный в пластиковый сердечник. У щетки наборная конструкция, что облегчает ее замену.

Благодаря наборной конструкции у оператора есть возможность менять местами износившиеся от постоянной работы щетки основной рабочей области, на те щетки, которые мало используются в работе, и соответственно мало изнашиваются.

Обжимающие валы машины имеют плотное силиконовое покрытие, благодаря которому гораздо плотнее натягивают покровный материал и хорошо придавливают его к картонным сторонкам. Это обеспечивает высокое качество получаемой крышки.

Крышки по желанию оператора могут выводиться как на приемный лоток за станцией роликового обжима, так и обратно, к оператору для дальнейшей инспекции на предмет качества приклейки клапанов и отсутствия полостей.

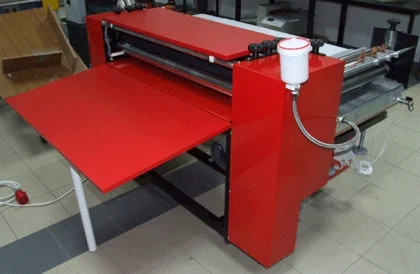

Приемный стол



Машина оснащена:

• Клеемазальной станцией для покровного материала на горячий или холодный клей
• Вакуумным столом укладки покровного материала
• Направляющими для картонных сторонок и отстава
• Модулем загибки клапанов щетками и модулем обжима силиконовыми валами
• Приемным столом

Пульт управления CaseMaker 840/520

Фотографии:

Технические характеристики:
